400G QSFP-DD DR4 SM MPO12 optischer Transceiver

Merkmale

Serielle optische QSFP-DD-Schnittstelle

8x50G PAM4 neu getaktete 400GAUI-8 elektrische Schnittstelle
MPO-12-Stecker mit 8° abgewinkelter Endfläche
Bis zu 500 m auf SMF mit FEC

QSFP-DD MSA-konform

Hot-Plug-fähiger QSFP-DD-Formfaktor
Konform mit CMIS5.2

Support-Protokoll

Entspricht der IEE802.3.bs 400GBASE-DR4-Spezifikation

Energieeffizient

Weniger als 10,5 W im Temperaturbereich von 0 bis 70 °C

Anwendungen

400 Gbit/s Ethernet
Rechenzentrum
InfiniBand-Verbindungen

Jetzt anfragen

Kategorien

heiße Produkte

Produktdetail

400G OSFP DR4-Spezifikation

400G, QSFP-DD, MPO12 APC, 1310 nm SMF, bis zu 500 m.

400G QSFP-DD DR4

Funktionsblockdiagramm

400G QSFP-DD DR4

Allgemeine Beschreibung

RQDD-400G-DR4 ist ein Silicon Photonics 400G (4x100G) DR4-Transceiver. RQDD-400G-DR4 ist ein vollständig integrierter optischer 425-Gbit/s-Transceiver für SMF-Verbindungen bis zu 500 m. RQDD-400G-DR4 überträgt Daten gemäß der optischen Schnittstellenspezifikation IEEE Std802.3-2018 Abschnitt 8 400GBASE-DR4. 400GBASE-DR4 spezifiziert die Verwendung einer 4-stufigen Pulsamplitudenmodulation (PAM4) bei 53,125 GBaud, die auf vier parallelen Kanälen mit einer Wellenlänge im Bereich von 1304,5–1317,5 nm betrieben wird. Die Bitrate pro Spur beträgt 106,25 Gbit/s, was mittels PSM zu den Sendeanschlüssen des MPO-12-Anschlusses eine Gesamtdatenrate von 425 Gbit/s ergibt. Die empfangenen optischen Spuren werden von den empfangenden MPO-12-Anschlussanschlüssen parallel zum im PIC (Photonic Integrated Circuit) integrierten PIN-PD geführt, um das PAM4 für die Verbindung mit der elektrischen Schnittstelle über einen auf dem PIC oberflächenmontierten Transimpedanzverstärker (TIA) wiederherzustellen.

absolut beste Bewertungen

Parameter	Symbol	Mindest	Max	Einheit
Lagertemperatur	Ts	-40	85	°C
Gehäusebetriebstemperatur	Spitze	0	70
Relative Luftfeuchtigkeit bei Lagerung (nicht kondensierend)	RH	-	85	%
Versorgungsspannung	Vcc	0	3.6	V
Schadensschwelle des Empfängers, pro Spur	PRdmg		5,0	dBm

Empfohlene Betriebsbedingungen

Parameter	Symbol	Mindest	Max	Einheit
Betriebsgehäusetemperatur	TC	0	70	°C
Relative Luftfeuchtigkeit (keine Kondensation)	RH	5	85	%
Stromversorgungsspannung	Vcc	-3.135	3.465	V
Versorgungsstrom	Icc		3182	mA
Gesamtstromverbrauch	PC		10.5	W
Bitrate	BR		425	Gbit/s

Optische Schnittstelle des Senders

Parameter	Genauigkeit	Einheit
Intern gemessene Transceiver-Temperatur	+/-3	℃
Intern gemessene Transceiver- Versorgungsspannung	+/-3	%
Gemessener Tx-Bias-Strom	+/-10	%
Gemessene Tx-Ausgangsleistung	+/-3	dB
Gemessene durchschnittliche empfangene optische Rx-Leistung	+/-3	dB

Optische Schnittstelle des Empfängers

Parameter		Symbol	Mindest	Typisch	Max	Einheit
Datenrate pro Spur		BR		53.125		GBd
Modulationsformat			PAM4
Mittenwellenlänge		λ	1304.5	1311.0	1317,5	nm
Schadensschwelle		THD	5			dBm
Durchschnittliche Empfangsleistung, jede Spur			-5.9		4,0	dBm
Durchschnittliche Empfangsleistung, jede Spur			-5.9		4,0	dBm
Reflexionsgrad des Empfängers		Rr			-26	dB
Empfängerempfindlichkeit, jede Spur1		SEN	Max(-3,9, SECQ-5,3)			dBm
Gestresste Empfängerempfindlichkeit, jede Spur		SRS			-1.9	dBm
Rx LOS	LOS-Bestätigung		-15		-7.9	dBm
	LOS Deaktivierung				-7,5	dBm
	LOS-Hysterese		0,5			dB

Notiz:

1. Die Empfängerempfindlichkeit ist informativ und wird für einen Sender mit dem Wert SECQ definiert. Gemessen mit Konformitätstestsignal bei TP3 für BER = 2,4E-4 Pre-FEC.

Eingangseigenschaften des Moduls

Parameter	Mindest	Typisch	Max	Einheit
Versorgungsspannung	3.135		3.465	V
Eingangsdifferenzimpedanz	90	100	110	Ω
Differenzialer Dateneingabehub			880	mVpp
Differenzialer Datenausgabehub			900	mVpp
Bit Fehlerrate			2.4E-4
Eingangslogikpegel hoch	2		Vcc	V
Eingangslogikpegel niedrig	0		0,8	V
Ausgangslogikpegel hoch	Vcc-0,5		Vcc	V
Ausgangslogikpegel niedrig	0		0,4	V

Genauigkeit des digitalen Diagnosemonitors

Die folgenden Eigenschaften werden über empfohlene Betriebsbedingungen definiert.

Parameter	Genauigkeit	Einheit
Intern gemessene Transceiver-Temperatur	+/-3	℃
Intern gemessene Transceiver-Versorgungsspannung	+/-3	%
Gemessener Tx-Bias-Strom	+/-10	%
Gemessene Tx-Ausgangsleistung	+/-3	dB
Gemessene durchschnittliche empfangene optische Rx-Leistung	+/-3	dB

Verpackungsabmessungen

400G QSFP-DD DR4

Bestellinformationen

Artikelnummer	Temperaturbereich	Distanz	Fasertyp	E/O	O/E
RQDD-400G-DR4	0 bis 70℃	500m	SMF	Siph DFB	Siph-PIN

Verwandte Tags. :

Möchten Sie über dieses Produkt erfahren?

SENDE EIN BOTSCHAFT

eine Nachricht hinterlassen

WENN Sie sind an unseren Produkten interessiert und möchten mehr Details erfahren, bitte hinterlassen Sie hier eine Nachricht, wir antworten Ihnen so schnell wie wir.

Gegenstand : 400G QSFP-DD DR4 SM MPO12 optischer Transceiver
Ihr Tel / WhatsApp
Deine E-Mail *
Schreiben Sie Ihre Frage. :

Verwandte Produkte

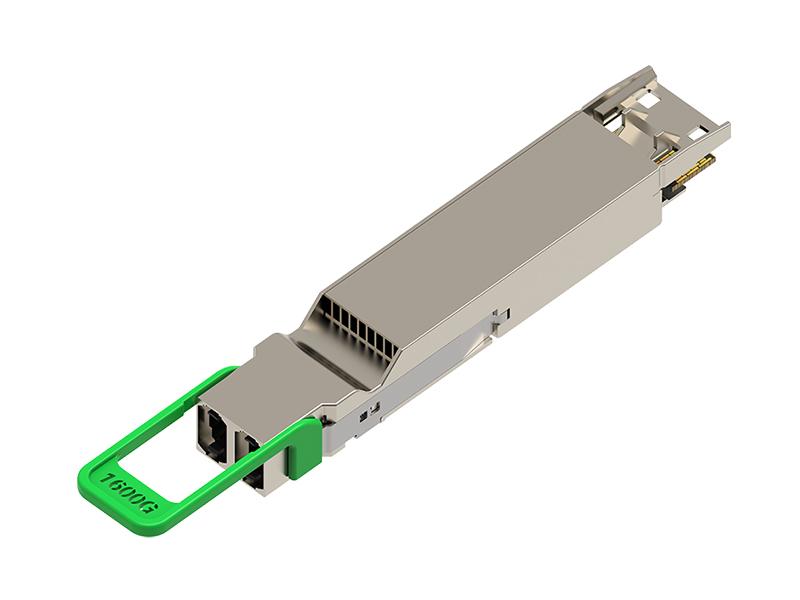

1,6T OSFP224 DR8

ROS224-1T6-DR8 wurde entwickelt, um serielle optische Datenverbindungen mit einer Datenrate von bis zu 212,5 Gbps (pro Kanal) mittels PAM4-Modulationsformat über Singlemode-Faser zu senden und zu empfangen. Es handelt sich um ein Hot-Pluggable-Transceiver-Modul im Kleinformat, das mit einem Hochleistungs-Sipho-Modulator integriert ist. Es entspricht den 1600G-Ethernet-Spezifikationen und dem OSFP MSA.

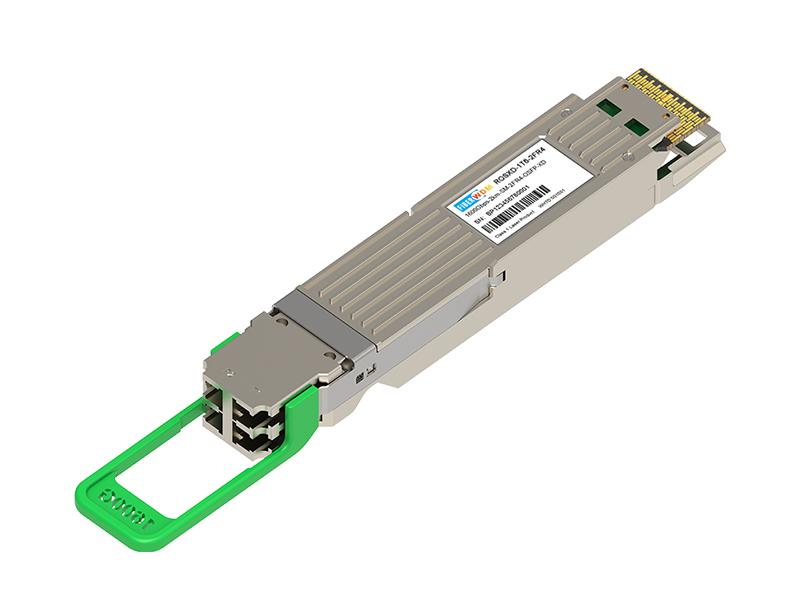

1,6T OSFP-XD DR8+

ROSXD-1T6-DR8+ wurde entwickelt, um serielle optische Datenverbindungen mit einer Datenrate von bis zu 212,5 Gbit/s (pro Kanal) durch PAM4-Modulation über Einmodenfaser zu senden und zu empfangen. Es handelt sich um ein Hot-Plug-Transceiver-Modul im Kleinformat, das mit einem Hochleistungs-EML-Laser integriert ist. Es entspricht den Spezifikationen von 1600G Ethernet und OSFP-XD MSA.

1,6T OSFP-XD DR8

ROSXD-1T6-DR8 wurde entwickelt, um serielle optische Datenverbindungen mit einer Datenrate von bis zu 212,5 Gb/s (pro Kanal) mittels PAM4-Modulation über Singlemode-Faser zu übertragen und zu empfangen. Es handelt sich um ein Hot-Pluggable-Transceiver-Modul im Kleinformat, das mit einem Hochleistungs-EML-Laser integriert ist. Es entspricht den 1600G-Ethernet-Spezifikationen und dem OSFP-XD MSA.

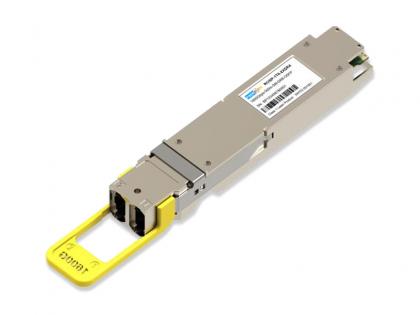

1600G OSFP1600 2xDR4 500M 1,6T optischer Transceiver
