Optischer 24-Kanal-1×2-Schalter

Der im Rack montierte optische Switch besteht aus 24 optischen 1X2-Switches und ermöglicht die Steuerung der Umschaltung von 24 1X2-Glasfaserkanälen. Das Gerät ist mit einer Ethernet-RJ45- und TYPE-C-Kommunikationsschnittstelle ausgestattet, die eine Steuerung über Befehle oder Tasten ermöglicht. Es spielt eine entscheidende Rolle in verschiedenen optischen Kommunikationsanwendungen, einschließlich der optischen Mehrkanalüberwachung in optischen Übertragungssystemen, der automatischen Umschaltung mehrerer Lichtquellen/Detektoren im LAN und dynamischen Überwachungssystemen für optische Sensoren. Darüber hinaus wird es beim Testen von optischen Fasern, Geräten, Netzwerken, Feldtechnikkabeln sowie bei der Installation und Einstellung optischer Geräte eingesetzt.

  • Produktdetail

24-Kanal 1×2 optischer Schalter

FW-OSS-2X1-24-MM-1U

24 Channel 1×2 Optical Switch

Funktionen

* Geringe Einfügungsdämpfung, schnelles Schalten.

* TYPE-C-Steuerung und Ethernet-RJ45-Verwaltung.

* Der serielle Anschluss verwendet eine TYPE-C-Buchsenschnittstelle.

* Die optische Pfadumschaltung kann über Tasten, serielle Anschlüsse und Netzwerkanschlüsse gesteuert werden. Und es kann durch Sperren der Tasten mithilfe von Anweisungen bedient werden.

Spezifikationen

Parameter

Indikatoren

Kanal-Nr.

FW-OSS-2X1-24-MM-1U

Wellenlängenbereich

850nm ±50nm

Testwellenlänge

850 nm

Einfügedämpfung

≤ 1,2 dB

Wiederholbarkeit

≤ ±0,02 dB

Rückflussdämpfung

≥ 30 dB

Übersprechen

≥ 35 dB

Wellenlängenabhängiger Verlust

≤ 0,25 dB

Polarisationsbedingter Verlust

≤ 0,05 dB

Schaltzeit

≤12 msï¼Angrenzende Kanäleï¼

Fasertyp

MMï¼50/125umï¼

Anschluss

LC\PC

Überwachungsport

RJ45ãTYP-C

Funktionierendes Netzteil

ACï¼100~240V

Arbeitstemperatur

-10 ~ +60â

Betriebstemperatur

-40 â ~ +85 â

Größe

19-Zoll-Standard-1U-Rack (483 x 230 x 44)

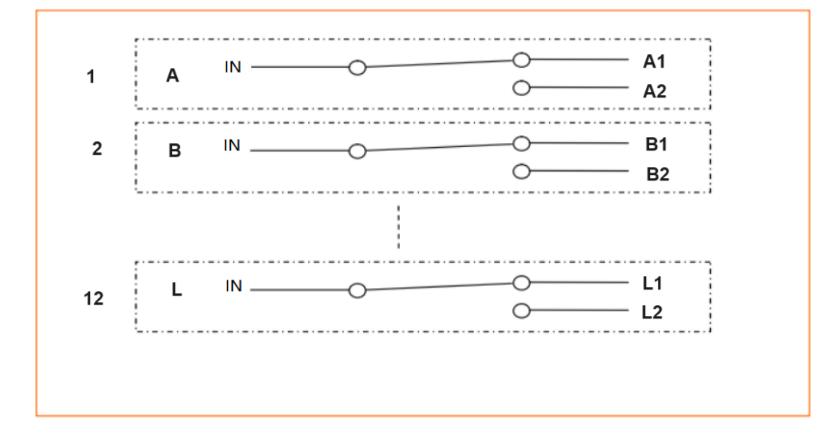

Optisches Pfaddiagramm

Anweisungen

1.Panel zeigt

24 Channel 1×2 Optical Switch

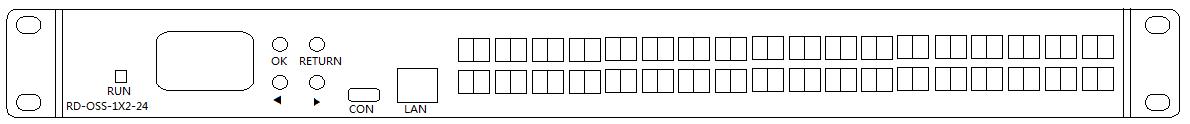

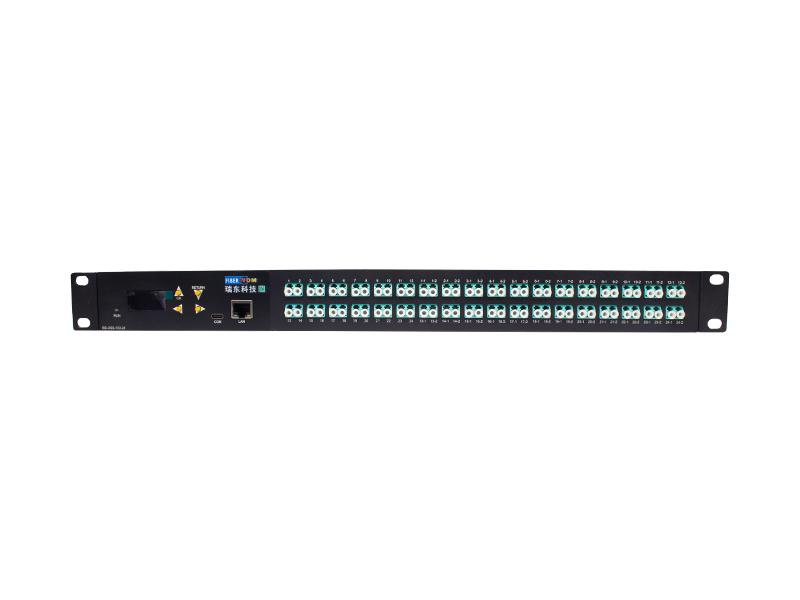

Frontplatte

24 1X2 optical switches

(1) RJ45-Ethernet-Anschluss, serieller TPYE-C-Anschluss: Kommunikationsschnittstelle für Geräteüberwachungsdaten.

(2) LCD-Anzeige: Geräteadresse, aktueller Kanal und zugehörige Informationsanzeige.

(3) â² - Aufwärtstaste; â¼ - Abwärtstaste; Enter - OK-Taste; RETURN - Taste abbrechen.

(4) Beschreibung der optischen Schnittstelle: optische Schnittstelle.

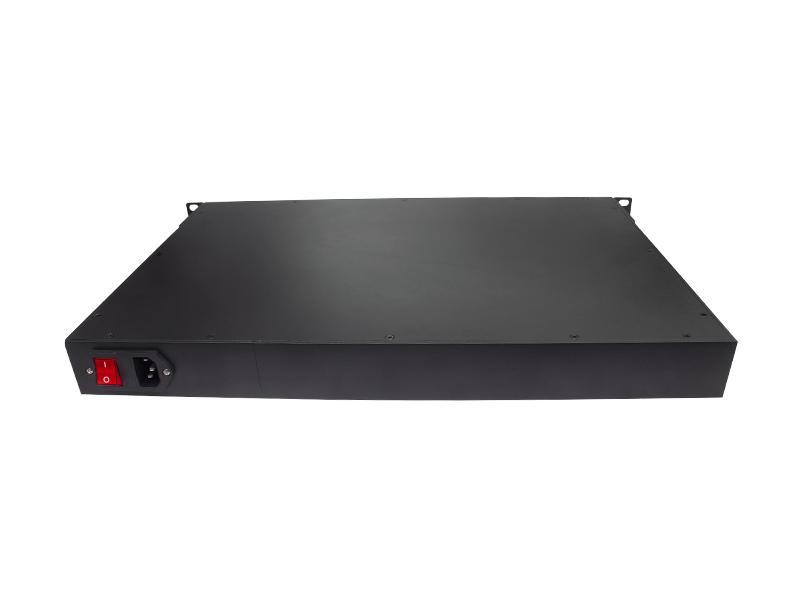

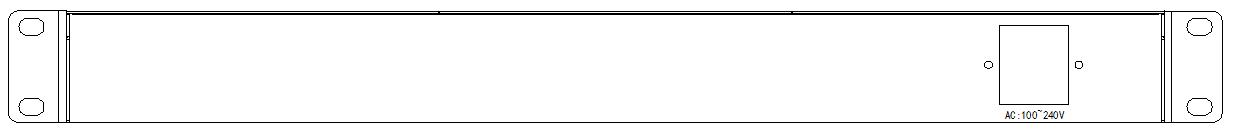

Rückwand

24 1X2 optical switches

ï¼1ï¼AC-Stromversorgungsschnittstelle

Standardeinstellung

* Beim Start sind die 24 Kanäle standardmäßig verbunden.

* Geräteschlüsselberechtigung: Zulassen

* Serieller Port: 9600 Baud, 8 Datenbits, 1 Stoppbit, keine Paritätsprüfung.

* IP-Adresse: 192.168.1.100; Kommunikationsport: 5000

* Netzwerk-Port-Protokolltyp: TCP-Server, UDP (fester Port: 18888)

Hinweis: Für Benutzer gelten besondere Anforderungen, außer.

Beschreibung der Kommunikationsportverbindungen

(1)TYPE-C-Schnittstelle
