12-Kanal 1×2 optischer Schalter

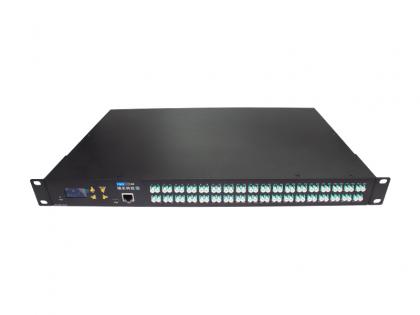

12-Kanal 1×2 optischer Schalter FW-OSS-2X1-12-MM-1U

Der rackmontierte optische Switch besteht aus 12 1x2 optischen Switches und ermöglicht die Steuerung der Umschaltung von 12 1x2 Glasfaserkanälen. Das Gerät ist mit einer Ethernet RJ45- und USB-zu-Seriell-Port RS-232-Kommunikationsschnittstelle ausgestattet, die die Steuerung über Befehle oder Tasten ermöglicht. Er spielt eine entscheidende Rolle in verschiedenen optischen Kommunikationsanwendungen, einschließlich der mehrkanaligen optischen Überwachung in optischen Übertragungssystemen, der automatischen Umschaltung mehrerer Lichtquellen/Detektoren im LAN und dynamischen Überwachungssystemen für optische Sensoren. Darüber hinaus wird er zum Testen von Glasfasern, Geräten, Netzwerken, Feldtechnikkabeln sowie zur Installation und Einstellung optischer Geräte eingesetzt.

Technische Daten

Optisches Pfaddiagramm

Anweisungen

1.Panel zeigt

Vorderseite

(1) RJ45-Ethernet-Anschluss, serieller RS-232-Anschluss: Kommunikationsschnittstelle für Geräteüberwachungsdaten.

(2) LCD-Anzeige: Geräteadresse, aktueller Kanal und Anzeige zugehöriger Informationen.

(3) ▲ - Nach-oben-Taste; ▼ - Nach-unten-Taste; Enter - OK-Taste; Esc - Abbrechen-Taste.

(4) Beschreibung der optischen Schnittstelle: optische Schnittstelle.

Rückseite

（1）AC-Stromversorgungsschnittstelle

Standardeinstellung

• Beim Start sind die 12 Kanäle standardmäßig verbunden.
• Geräteschlüsselberechtigung: Zulassen
• Serieller Anschluss: 9600 Baud, 8 Datenbits, 1 Stoppbit, keine Paritätsprüfung.
• IP-Adresse: 192.168.1.100; Kommunikationsport: 5000
• Netzwerk-Port-Protokolltyp: TCP-Server, UDP (fester Port: 18888)

Hinweis: Benutzer haben besondere Anforderungen, außer.

2. Beschreibung der Kommunikationsport-Verbindungen

(1) RS-232-Schnittstelle

Das RS-232-Schnittstellengerät ist ein DB9-Buchsenkopf, Pin 2 ist TXD, Pin 3 ist RXD und Pin 5 ist GND.
