PDA1000-2 Zweikanal-10-kHz-Einheitendetektor

Verstärkter Fotoempfänger

PDA1000-2 Zweikanal-10-kHz-Einheitendetektor

Benutzeranleitung

Erscheinungsbild und Schnittstellenbeschreibung

Das Aussehen des Moduls ist in der folgenden Abbildung dargestellt:

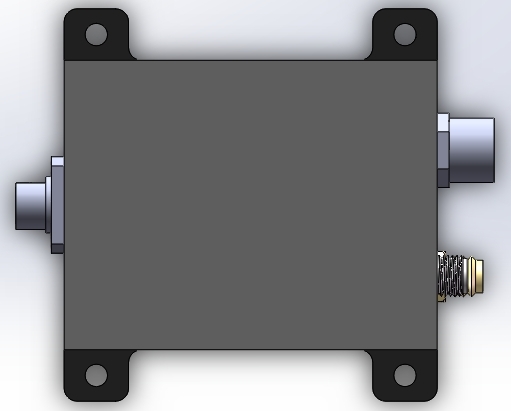

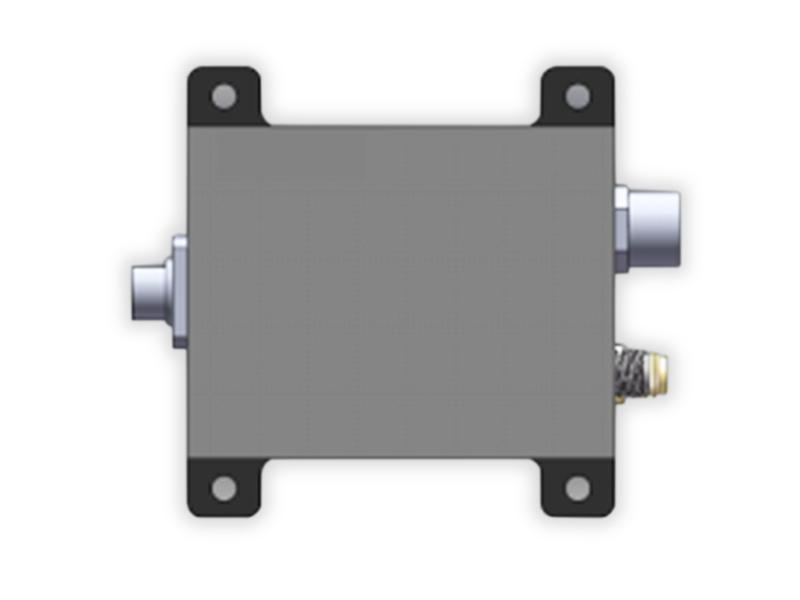

Abbildung 2-1: Aussehensdiagramm des Detektormoduls

Bei der linken Schnittstelle handelt es sich um die optische Eingangsschnittstelle (FC), bei der oberen rechten um die Stromversorgungsschnittstelle (M8) und bei der unteren rechten um die Signalausgangsschnittstelle (SMA).

Das maßgefertigte, passende Netzkabel ist in der folgenden Abbildung dargestellt:

Abbildung 2-2 Passendes Netzkabel

Das linke Ende im Bild ist der Anschluss an das Detektormodul. Es ist mit einem Etikett versehen, das die Anschlussart der drei Netzkabel auf der rechten Seite angibt. Das Kabel besteht aus PVC, ist für einen maximalen Strom von 3 A ausgelegt und hat einen Querschnitt von 24 AWG. Die Pinbelegung ist vollständig kompatibel mit der der Netzkabel der Detektormodule von Thorlabs und Newport und kann daher untereinander ausgetauscht werden.

Elektrische Anweisungen

1. Produkte mit dualer Stromversorgung: ±12 V (braun-rot: +12 V, schwarzes Kabel: GND, blaues Kabel: -12 V). Bei Produkten mit einer Bandbreite von 300 MHz und darunter kann die minimale Versorgungsspannung ±8 V betragen, die maximale darf jedoch ±15 V nicht überschreiten (bei Abweichungen zwischen dem Detektoretikett und dieser Anleitung gilt diese Anleitung). Bei Produkten mit einer Bandbreite über 1 GHz darf die Versorgungsspannung ±12 V nicht überschreiten. Zusätzlich kann das Honghai-Schaltnetzteilmodul JMD10-D12 als Testnetzteil erworben werden. Dieses Modul gewährleistet die Funktion des Detektors bei Verwendung in Innenräumen; bei Verwendung im Freien führen Sie bitte eigene Tests durch. Der Stromverbrauch des Detektormoduls im Normalbetrieb liegt unter 100 mA. Anwender im Labor können unser lineares Netzteil verwenden.

Produkte mit Einzelstromversorgung: 5–12 V (braun-rot: +12 V, schwarzes Kabel: Masse, blaues Kabel: potentialfrei). Der Stromverbrauch des Detektormoduls im Normalbetrieb beträgt weniger als 100 mA.

2. Ausgangsschnittstelle: SMA (weiblicher Stecker);

3. Ausgangsimpedanz: 50 Ohm;

4. Maximale Ausgangsspannung:

Produkte unter 500 MHz: ±3,6 V (bei hoher Impedanz), ±1,8 V (bei 50 Ohm);

Produkte mit 1 GHz (einschließlich) und darüber: ±1 V (bei 50 Ohm).

5. Spektraler Empfindlichkeitsbereich: 900nm-1700nm;

6. Detektorempfindlichkeit: >0,95 A/W bei 1550 nm;

7. Die optische Eingangsamplitude darf die Sättigungsleistung (Sättigungsleistung) nicht überschreiten.

Leistungsparameter

Anweisungen für den Leistungstest:

1. Aufgrund der unterschiedlichen FC-Anschlussbedingungen der Testlichtquelle ist die Einfügungsdämpfung der einzelnen Detektoren uneinheitlich, und die Testergebnisse der Detektorantwort werden geringfügig voneinander abweichen;

2. Die Transimpedanzverstärkung des Detektors wird bei hoher Ausgangslast berechnet. Bei einer Ausgangslast von 50 Ω reduziert sich die Verstärkung auf die Hälfte des Nennwerts;

3. Die Messergebnisse für Detektorrauschen und Anstiegszeit wurden unter folgenden Bedingungen ermittelt:

a: Die Eingangsimpedanz des Oszilloskops beträgt 50 Ω;

b: Die Bandbreite des Oszilloskops entspricht der vollen Bandbreite (≥1 GHz);

c: Die Zeiteinteilung des Oszilloskops ist auf 100 ns/div eingestellt (Hinweis: Das Rauschen variiert stark bei unterschiedlichen Zeiteinteilungen);

4. Temperatur im Testraum: 23℃±5℃;

5. Relative Luftfeuchtigkeit prüfen: 35%±15%;

6. Prüfbetriebsspannung: ±12 V;

Typische Testparameter des Einzeldetektors (PDA1055H)

Abbildung 3-1 Zusammenfassung der elektrischen Leistung

Abbildung 3-2 Zeitbereichsrauschen (Die blauen und roten Linien stellen das Rauschen der beiden Kanäle dar)

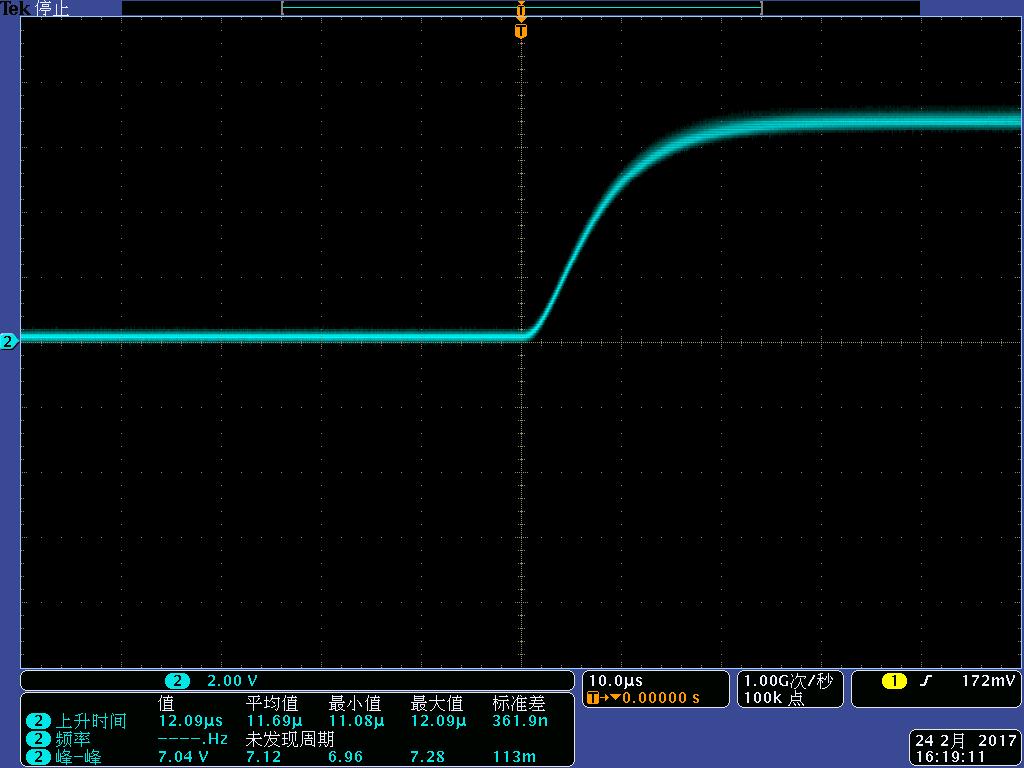

Abbildung 3-3 Antwort auf optische Eingangsimpulse

Mechanische Abmessungen

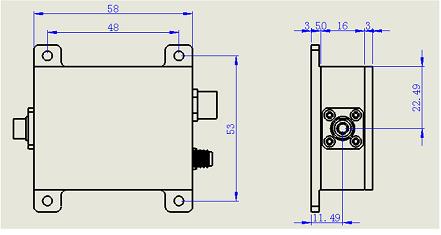

Abbildung 4-1 Mechanisches Dimensionsdiagramm des Einheitendetektormoduls

Einheit: mm
