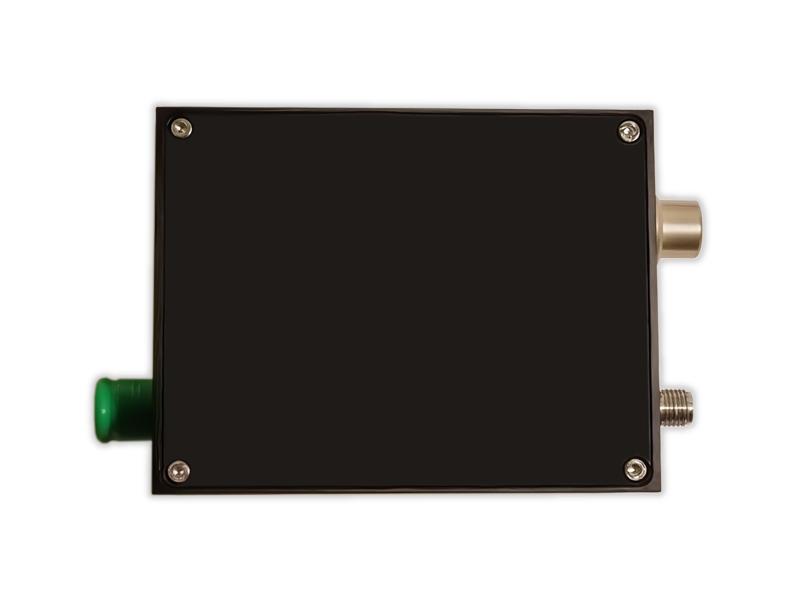

Hochgeschwindigkeitsdetektor mit Verstärkung

Um die Nachfrage inländischer Kunden nach vollständig lokalisierten Hochgeschwindigkeits-Fotodetektoren (PD) zu decken, hat Fiberwdm nach fast zwei Jahren Forschung, Entwicklung und Optimierung zwei Hochgeschwindigkeits-PD-Produkte mit Bandbreiten von über 18 GHz und 40 GHz entwickelt. Der 18-GHz-PD hat eine Anstiegszeit von weniger als 20 ps, der 40-GHz-PD eine Anstiegszeit von weniger als 8,5 ps. Ihre Reaktionsfähigkeit ist nicht geringer als die ähnlicher Importprodukte von Finisar, Thorlabs usw., und auch die Tail-Oszillation ist gut kontrolliert. Diese Serie von Hochgeschwindigkeitsdetektoren enthält keinen Transimpedanzverstärker (TIA) und zeichnet sich durch extrem geringes Rauschen aus. Sie eignet sich zum Testen von Hochgeschwindigkeitskommunikationssystemen und Femtosekundenlasersystemen und ist ein kostengünstiges, vollständig lokalisiertes Produkt. Das von Fiberwdm unabhängig entwickelte lineare Netzteil kann die Anforderungen von Hochgeschwindigkeitsdetektoren in wissenschaftlichen Forschungsanwendungen vollständig erfüllen.

Das Hochgeschwindigkeits-Detektormodul HSPD4040 ist sowohl für digitale als auch für analoge Anwendungen konzipiert. Das Modul enthält eine InGaAs-PIN-Fotodiode mit einer Reaktionswellenlänge von 1250 bis 1650 nm sowie die erforderliche Anpassungselektronik. HSPD4040 bietet eine Bandbreite von bis zu 40 GHz. Das Modul arbeitet mit +5 V. Es ist mit einem Standard-Singlemode-Glasfasereingang (9/125 μm) kompatibel. Der HF-Ausgang ist ein 2,92-mm-Stecker mit 50 Ohm Impedanz. HSPD4040 ist hermetisch abgedichtet und wiegt weniger als 20 Gramm. ROHS 2.0-zertifiziert.

Mit der rasanten Entwicklung von 5G, IoT und Cloud Computing steigt der Bandbreitenbedarf kontinuierlich. Um diesem Bedarf gerecht zu werden, werden passive optische Netzwerktechnologien (PON), insbesondere GPON und XGS-PON, weiterentwickelt. OTDR dient der Fehlerdiagnose und Wartung von Netzwerken. Dank 3-Kanal-WDM-Technologie können diese Technologien auf derselben Faser parallel betrieben werden, wodurch die Netzwerkbandbreite und -flexibilität erhöht werden.

40G QSFP LR4 optisches Transceiver-Modul, unterstützt 40 Gb/s und bis zu 10 km Übertragung auf SM-Glasfaser, funktioniert in Hochgeschwindigkeits-IDC-Verbindungslösungen und so weiter. Merkmale 4 CWDM-Spuren MUX/DEMUX-Design Bis zu 11,2 Gbit/s Bandbreite pro Kanal Gesamtbandbreite von > 40 Gbit/s Duplex-LC-Anschluss Konform mit 40G Ethernet IEEE802.3ba und 40GBASE-LR4 Standard QSFP MSA-konform Bis zu 10 km Übertragung Kompatibel mit QDR/DDR Infiniband-Datenraten Einzelne +3,3-V-Stromversorgung in Betrieb Eingebaute digitale Diagnosefunktionen Temperaturbereich 0°C bis 70°C RoHS-konformes Teil

Hohe Stabilität und Zuverlässigkeit Remote Echtzeiterkennung geringer Einfügungsverlust. Einfache Verbindung für Adapterstrukturkonform mit Telcordia GR-326-CORE, Telcordia GR-1221-CORE konform mit RoHS

Die PLC-Bauelemente von Fiberwdm basieren auf einem einzigartigen Quarzglas-Wellenleiterverfahren mit zuverlässigen, präzise ausgerichteten Faser-Pigtails in einem Miniaturgehäuse. Sie bieten eine kostengünstige Lichtverteilungslösung mit kleinem Formfaktor und hoher Zuverlässigkeit. Die PLC-Bauelemente zeichnen sich durch geringe Einfügungsdämpfung, niedrige PDL, hohe Rückflussdämpfung und exzellente Gleichmäßigkeit über einen breiten Wellenlängenbereich von 1260 nm bis 1620 nm und einen Betriebstemperaturbereich von -40 °C bis +85 °C aus. Die PLC-Bauelemente sind in Standardkonfigurationen von 1×4, 1×8, 1×16 und 1×32 sowie in kundenspezifischen Strukturen von 2×8, 2×16, 2×32 und 2×64 erhältlich.

Merkmale: Unterstützt Multiprotokolle von 9,95 Gbit/s bis 11,3 Gbit/s Hot-Plug-fähiger 30-Pin-Stecker Konform mit XFP MSA Übertragungsreichweite von 10 km über Singlemode-Glasfaser 1310 nm DFB-Lasersender. Duplex-LC-Stecker 2-Draht-Schnittstelle für Management- und Diagnosemonitor Elektrische XFI-Schnittstelle mit AC-Kopplung Einzelne Versorgungsspannungen: +3,3 V Temperaturbereich 0°C bis 70°C Verlustleistung: <1,5 W RoHS-konformes Teil Anwendungen: 10GBASE-LR/LW-Ethernet SONET OC-192 /SDH 1200-SM-LL-L 10G Fibre Channel Andere optische Links Transceiver-Typen:

Die PLC-Bauelemente von Fiberwdm basieren auf einem einzigartigen Quarzglas-Wellenleiterverfahren mit zuverlässigen, präzise ausgerichteten Faser-Pigtails in einem Miniaturgehäuse. Sie bieten eine kostengünstige Lichtverteilungslösung mit kleinem Formfaktor und hoher Zuverlässigkeit. Die PLC-Bauelemente zeichnen sich durch geringe Einfügungsdämpfung, niedrige PDL, hohe Rückflussdämpfung und exzellente Gleichmäßigkeit über einen breiten Wellenlängenbereich von 1260 nm bis 1620 nm und einen Betriebstemperaturbereich von -40 °C bis +85 °C aus. Die PLC-Bauelemente sind in Standardkonfigurationen von 1×4, 1×8, 1×16 und 1×32 sowie in kundenspezifischen Strukturen von 2×8, 2×16, 2×32 und 2×64 erhältlich.
