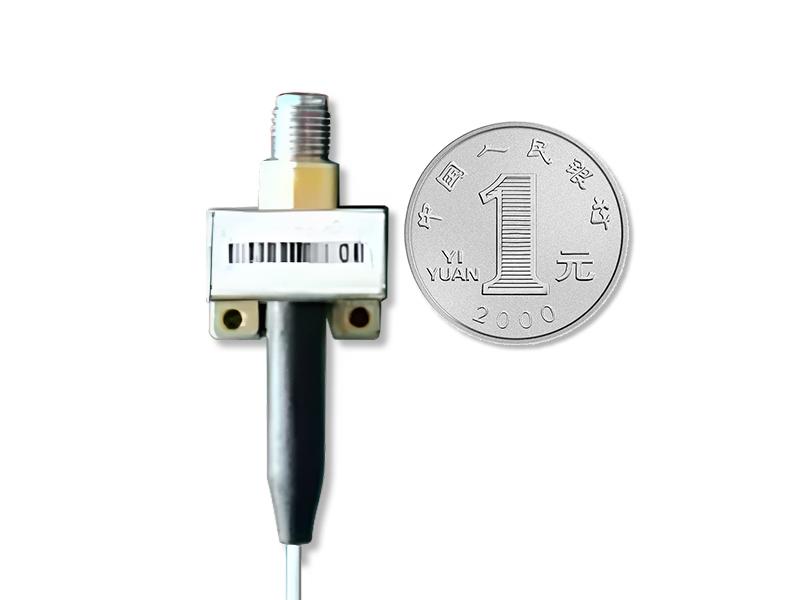

Hochgeschwindigkeitsdetektoren HSPD4018 und HSPD4040

Um die Nachfrage inländischer Kunden nach vollständig lokalisierten Hochgeschwindigkeits-Fotodetektoren (PD) zu decken, hat Fiberwdm nach fast zwei Jahren Forschung, Entwicklung und Optimierung zwei Hochgeschwindigkeits-PD-Produkte mit Bandbreiten von über 18 GHz und 40 GHz entwickelt. Der 18-GHz-PD hat eine Anstiegszeit von weniger als 20 ps, der 40-GHz-PD eine Anstiegszeit von weniger als 8,5 ps. Ihre Reaktionsfähigkeit ist nicht geringer als die ähnlicher Importprodukte von Finisar, Thorlabs usw., und auch die Tail-Oszillation ist gut kontrolliert.

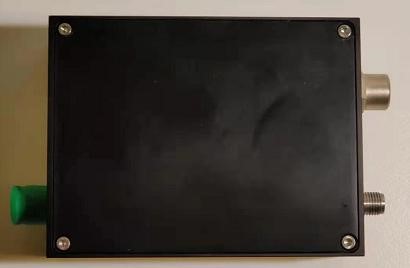

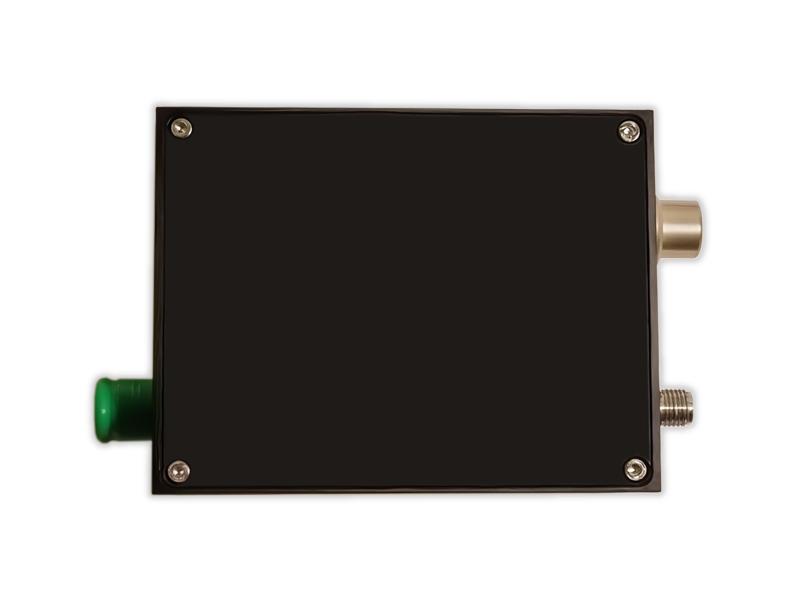

Diese Serie von Hochgeschwindigkeitsdetektoren enthält keinen Transimpedanzverstärker (TIA) und zeichnet sich durch extrem geringes Rauschen aus. Sie eignet sich zum Testen von Hochgeschwindigkeitskommunikationssystemen und Femtosekundenlasersystemen und ist ein kostengünstiges, vollständig lokalisiertes Produkt.

Das von Fiberwdm unabhängig entwickelte lineare Netzteil kann die Anforderungen von Hochgeschwindigkeitsdetektoren in wissenschaftlichen Forschungsanwendungen vollständig erfüllen.

Modell	HSPD4018	HSPD4040
Wellenlängenbereich	1000 nm – 1700 nm	1000 nm – 1700 nm
3dB Grenzbandbreite	18 GHz	＞40 GHz
Conversion-Gewinn	35 V/W	35 V/W
Sättigungs-Optikleistung	10 mW	10 mW

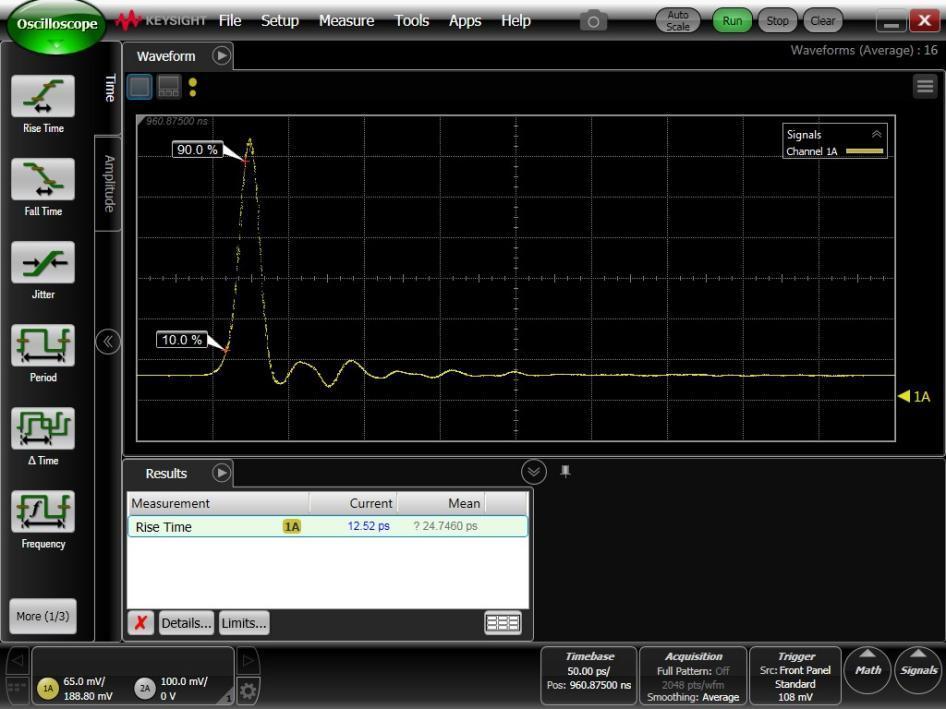

Anstiegszeit (10 %–90 %)	＜20ps	＜8,5 PS
Typische maximale Reaktionsfähigkeit	＞0,7 A/W bei 1550 nm	＞0,7 A/W bei 1550 nm
Ausgangsreflexionskoeffizient (S22)	＜-2dB	＜-2dB
Amplitudenflachheit	＜±2dB	＜±2dB
Maxim-Ausgabe	0,35 V	0,5 V
Maximale Einfallsleistung	30 mW	30 mW
Detektormaterial/-typ	InGaAs/PIN	InGaAs/PIN
Betriebstemperatur	-40℃~85℃	-40℃~85℃
Optischer Eingang	FC/PC oder FC/APC	FC/PC oder FC/APC
Elektrische Leistung	SMA oder 2,92 mm	SMA oder 2,92 mm
Stromversorgung	+12V/100mA	+12V/100mA
