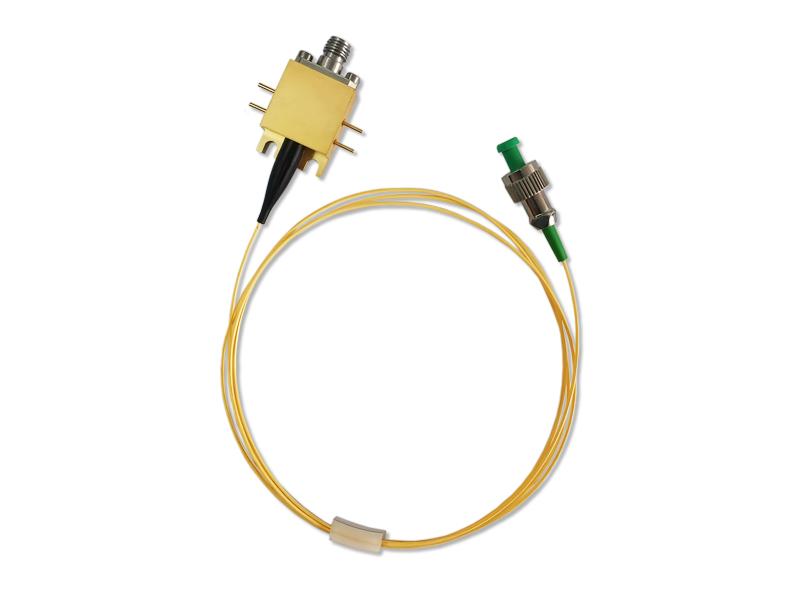

40G Hochgeschwindigkeits-InGaAs-Fotodetektor

Das Hochgeschwindigkeits-Detektormodul HSPD4040 ist sowohl für digitale als auch für analoge Anwendungen konzipiert. Das Modul enthält eine InGaAs-PIN-Fotodiode mit einer Reaktionswellenlänge von 1250 bis 1650 nm sowie die erforderliche Anpassungselektronik.

HSPD4040 bietet eine Bandbreite von bis zu 40 GHz. Das Modul arbeitet mit +5 V. Es ist mit einem Standard-Singlemode-Glasfasereingang (9/125 μm) kompatibel. Der HF-Ausgang ist ein 2,92-mm-Stecker mit 50 Ohm Impedanz. HSPD4040 ist hermetisch abgedichtet und wiegt weniger als 20 Gramm. ROHS 2.0-zertifiziert.

Jetzt anfragen Herunterladen

Kategorien

heiße Produkte

Produktdetail

40G Hochgeschwindigkeits-InGaAs-Fotodetektor

Merkmale

Große Bandbreite
Integriertes Bias-T
DC-gekoppelt
Hermetisch abgedichteter 2.92-Stecker

Anwendungen

Hochgeschwindigkeits-Glasfaserkommunikation
Radarinformationsverarbeitung
Elektronische Kriegsführung
Test und Messung von Hochgeschwindigkeitssignalen
Mikrowellenphotonik

Produktauswahl

Typische und absolute Maximalleistung
Parameter	Sym.	Typ	Bewertung	Einheit
Lagertemperaturbereich	TSTG	-45 ～ +85	-55 ～ +85	℃
Betriebstemperaturbereich des Gehäuses	TC	25	-40 ～ +85	℃
Vorspannung	VR	5	5 ～ 6	V
Optische Eingangsleistung	Stift	+3	+10	mW
Ausgebrannte optische Leistung	PB	-	+15	mW
Löttemperatur für Blei	Tp	280 (10 s)	330 (10 s)	℃

Optische und elektrische Spezifikationen
Parameter	Symbol	Mindest	Typ	Max	Einheiten	Notiz
Antwortspektrum	λ	1000		1650	nm
Kleine Signalbandbreite	-3 dB	35	40		GHz
Max. optische Eingangsleistung	Pm			13	mW	2,3
Reaktionsfähigkeit	R	0,75	0,85		H/W	1
Amplitudenflachheit	A		±2		dB
Vorspannung für PD	Vpd		5	6	V	3
Ausgangs-VSWR	Stehwellenverhältnis (VSWR)		2.5	3
Sättigungs-HF-Ausgangsleistung	Schmollen		-10		dBm
Dunkler Strom	Ausweis		1	40	n / A
Ausgangsimpedanz	RL		50		Ω

Notiz

1. λ=1310nm, 1550nm

2. 2. 25° C normale Vorspannung

3. Die Einwirkung absoluter Höchstwerte kann die Zuverlässigkeit des Geräts beeinträchtigen oder dauerhafte Schäden verursachen.

Typische Antwortkurven

40G High Speed InGaAs Photodetector

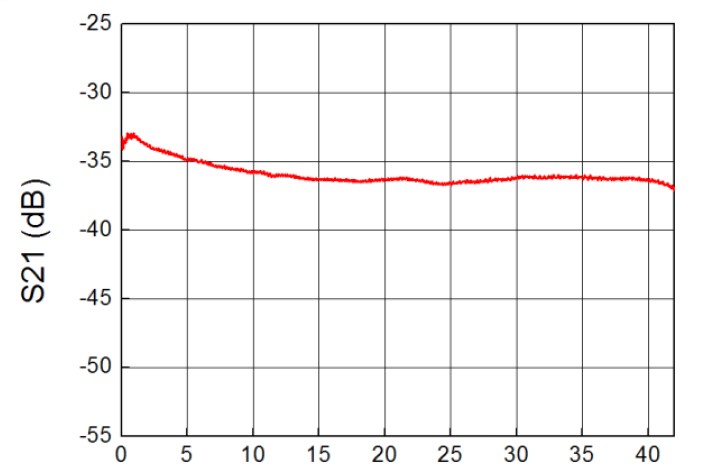

Abb. 1 Frequenzgang des 40G-Fotodetektors

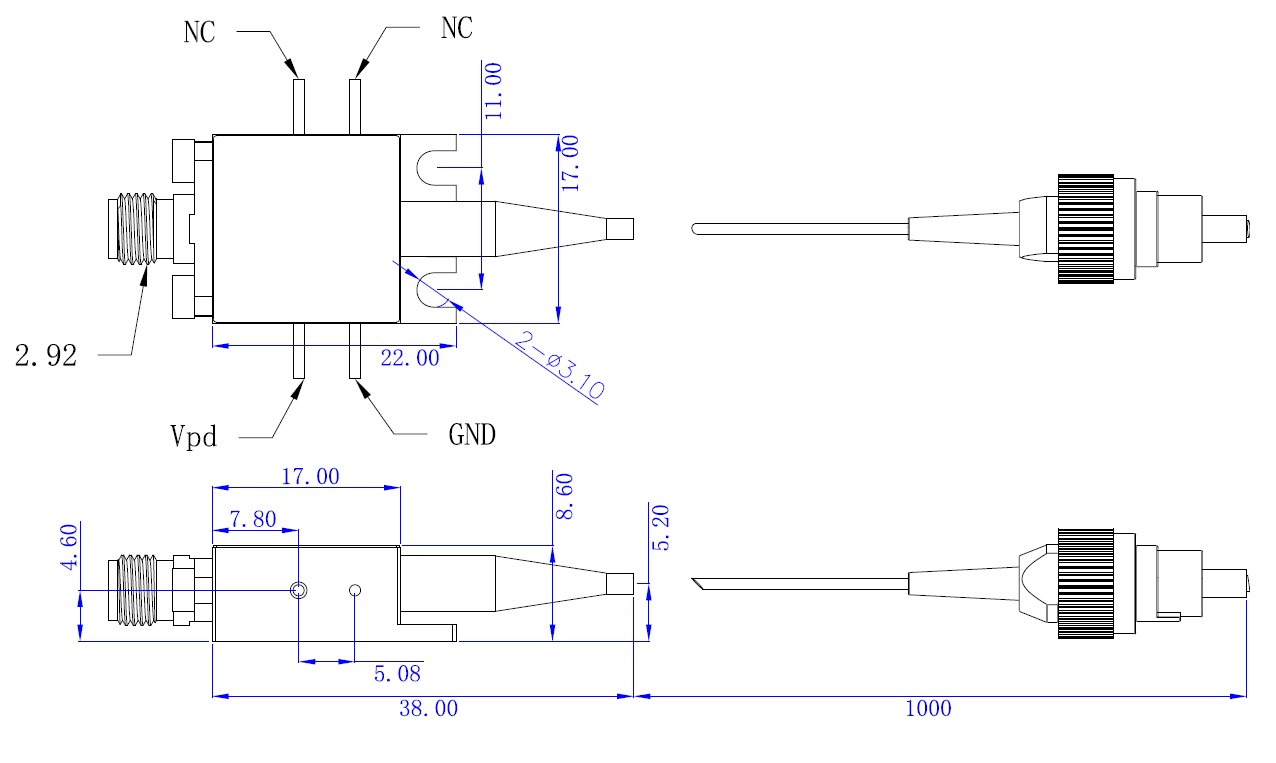

Abmessungen und Stifte (Einheit: mm)

40G High Speed InGaAs Photodetector

Bestellinformationen

Teilenummer	Notiz
HSPD4040	40 GHz PD-Empfänger mit SM FC/APC-Glasfaseranschluss

Vorsichtsmaßnahmen

Der Biegeradius der Faser darf nicht weniger als 20 mm betragen, um eine Beschädigung der Faser zu vermeiden.

Stellen Sie sicher, dass die Faserkopplungsfacette sauber ist, bevor Sie sie an die optische Schaltung anschließen.

Bei Lagerung, Transport und Verwendung ist ein geeigneter ESD-Schutz erforderlich.

Ähnliche Tags :

Möchten Sie mehr über dieses Produkt erfahren?

SENDEN SIE EINE Nachricht

eine Nachricht hinterlassen

WENN Sie sind an unseren Produkten interessiert und möchten mehr Details erfahren, bitte hinterlassen Sie hier eine Nachricht, wir antworten Ihnen so schnell wie wir.

Thema : 40G Hochgeschwindigkeits-InGaAs-Fotodetektor
Ihr Tel/WhatsApp
Ihre E-Mail *
Schreiben Sie Ihre Frage :

Ähnliche Produkte

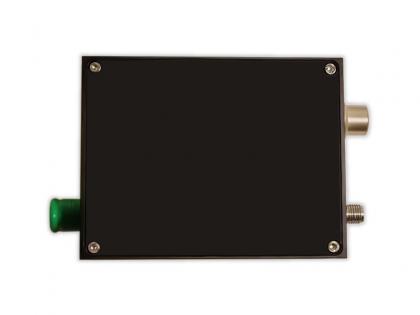

Hochgeschwindigkeitsdetektoren HSPD4018 und HSPD4040
