C-band ASE Light Source
C-Band ASE-Lichtquelle

C-Band ASE-Lichtquelle

Featureï¼

  • hohe Helligkeit und breites Spektrum
  • Stabile Ausgangsleistung
  • spektrale Flachheit
  • hohe Leistung und Einstellbarkeit
  • Miniaturisierung und Bequemlichkeit
Jetzt anfragen Herunterladen
  • Produktdetail

C-Band ASE Light Quelle

rd-ase-m3-c-1.5db-23bm-0,9l-1m-fc/apc

Fiberwdm C-Band ASE-Lichtquelle, gekennzeichnet durch ihre außergewöhnliche spektrale Flachheit und das breite Bereich, die stabile Ausgangsleistung und die breite Kompatibilität über verschiedene Felder hinweg sind speziell für Forschungs-, Testen- und Systemintegrationsanwendungen konzipiert, Anwendungen. Erfüllung der Nachfrage nach leichten Lichtquellen mit leistungsstarken Leichtigkeiten und dem Nachweis von Fiberwdms tiefgreifendem Fachwissen und innovativem Geist im Bereich der Optik.

optische Spezifikationen:

- -
<33

Parameter

min.

Typ.

max.

Einheit

Bemerkung

Spektralform

-

abgeflachtes

-

-

 -

Arbeitswellenlänge

1527

- 1565

nm

-

Ausgangsleistung

- 23 23

dbm

-

Spektrumbreite

- 38 -

nm

@+25 â

spektrale Flachheit

- 1,5 3.0

db

@+25 、@output = 23 dbm

kurzfristige Leistungsstabilität

- - 0,05

db

@+25 â

langfristige Leistungsstabilität

- - 0,1

db

@+25 â

Steuermodus

APC -

Arbeitsumgebung

Parameter min. Typ. max. Einheit Bemerkung

Arbeitstemperatur

<331 -10

<333-<334 <335 <336 +60 <337 <338 <339

° C

Temperaturtoleranz ± 2

Lagertemperatur

-40 - +85

° C

Temperaturtoleranz ± 2

<669 Relative Luftfeuchtigkeit 5 - 90 % -
Elektrische Spezifikationen:
<660-
Parameter min. Typ. max. Einheit Bemerkung

Stromversorgung +4.75 +5

+5.25

v -

Stromverbrauch bei Raumtemperatur

- - 10 w -

Stromverbrauch bei voller Temperatur

- - 15 W

<665 <666 <668 Schnittstelle: <669

Anschlusstyp: 26 -Pin -Anschluss

Pin

Name

Attribute

Level

Beschreibung

1

vcc_3.3v

p

-

3,3 V Netzteil

2

vcc_3.3v

p

-

3,3 V Netzteil

3

GND

p

-

GND

4

GND

p

-

GND

5

nc

f

-

reserviert

6

nc

f

-

reserviert

7

nc

f

-

reserviert

8

nc

f

-

reserviert

9

output_alarm

o

lvttl

Ausgangsstromalarm

10

input_alarm

o

lvttl

Eingangsleistung Alarm

11

pumptem_alarm

o

lvttl

Pumpentemperaturalarm

12

PUMP_CURLENTERAMN

o

lvttl

Pumpenstromalarm

13

nc

f -

reserviert

14

moduletem_alarm

o

lvttl

Modulemtemperaturalarm

15

nc

f

-

reserviert

16

Pumpen-/Aus-

f

off

Pumpe mit niedriger Pegel

17 nc

f

-

reserviert

18

Zurücksetzen

f

-

externes Reset -Eingang

19

GND

p -

GND

20

GND

p

-

GND

21

rxd

i

RS232

Serielle Dateneingabe

22

TXD

o

RS232

Seriennatenausgabe

23

GND

p

-

GND

24

GND

p

-

GND

25

vcc_3.3v

p

-

3,3 V Netzteil

26

vcc_3.3v

p

-

3,3 V Netzteil

Note1¼ pï¼ powerï¼ iï¼ Eingabeeingabe Oï¼ Ausgabe ï¼ float、

Note2 ¼ Alarmmeldung Wenn alle Ausgangsalarmstifte niedrig sind.

Note3 ¼ ¼ EXTERNAL RESET Eingabe aktiv niedrig.

Note4 ¼ ¼ ¼ ¼-polige Pumpe mit niedrigem Pegel.

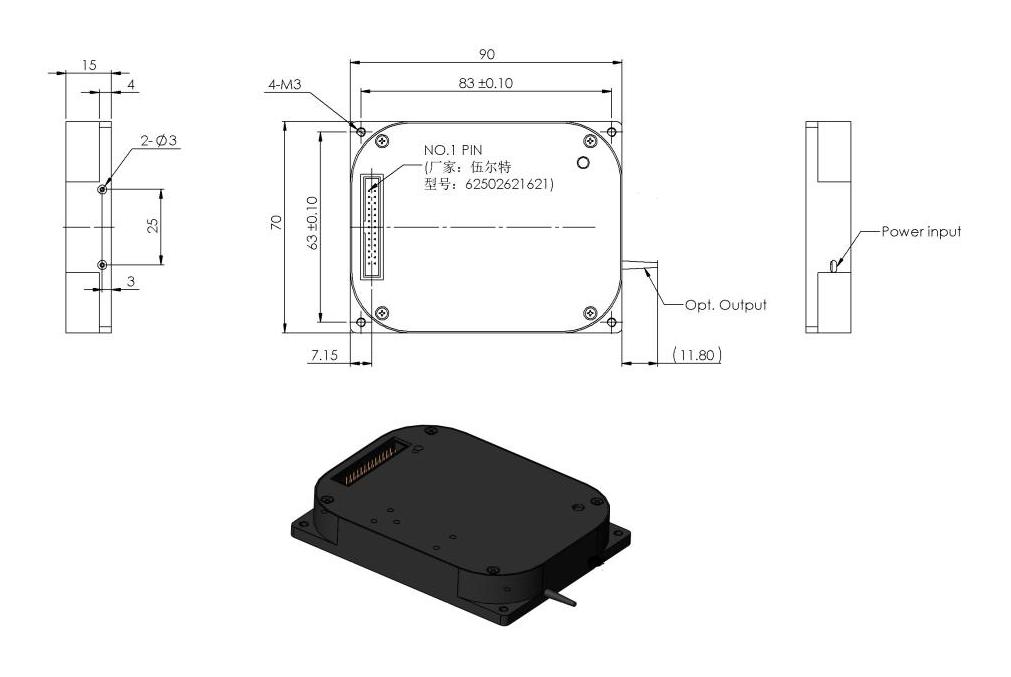

Mechanische Struktur

Abmessungen, LXWXH: 90*70*15 mm ± 0,2 mm

C-band ASE Light Source

Zopf:

Artikel

Spezifikationen

Bemerkung

Fasertyp

smf 900um

Faserlänge

1000 ± 2 mm

Extra-Struktural

Faseranschluss

Eingang/Ausgabe: FC/APC

Einstellungsbereich und Standardzustand von Softwareparameter:

Parameter

min.

Standard

max.

Einheit

optischer Leistungsmantelschwellenwert mit hoher Ausgabe

13 23,5

23,5

dbm

Pumpenvorspannungsstrom

- -

1,2*EOL -Strom

ma

optische Ausgabeleistung

13 23

23

dbm

Temperaturalarmschwelle mit hohem Modul

50 80 80

Pumpen-Off-Status

nc

Aus

nc

-

Arbeitsmodus

nc

APC

nc

-

Defalut -Modus

- 23 -

db

Leserigkeit der Parameter in der Software:

Parameter

min.

Pumpenvorspannungsstrom

0,1 mA

Optische Ausgabe -Leistung

konfiguriert

0,1 dbm

Temperaturalarmschwellenwert mit hohem Modul

0,1 ° C. 1162

Ausgangstemperatur (Pumpe)

0,1

Kommunikationsprotokoll für Serienport:

Artikel

Wert

Einheit

Baudrate

9600

Bit/S

Datenbits

8

Bit

Stop bit

1

Bit

Paritätsbit

Keine
