MERKMALE:

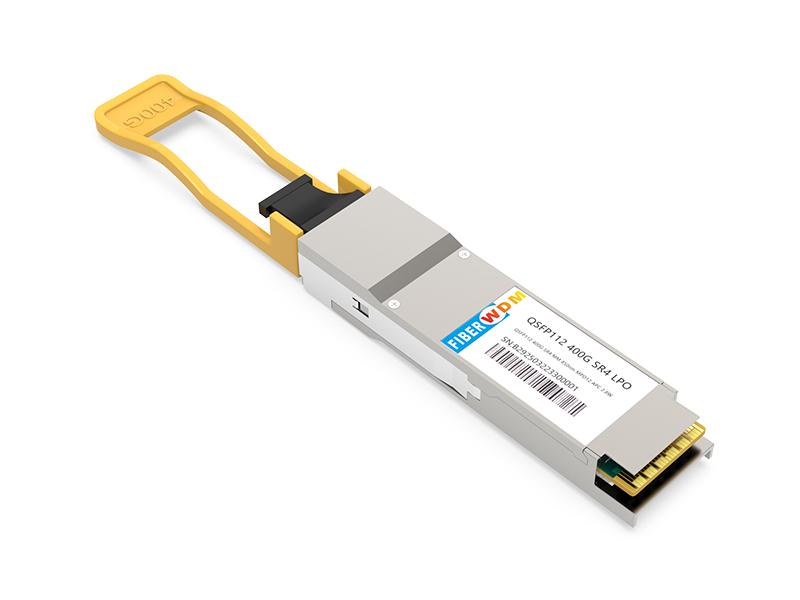

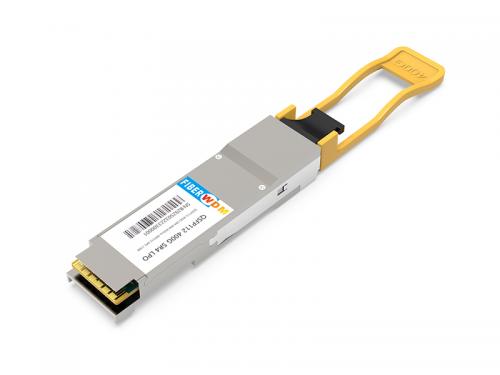

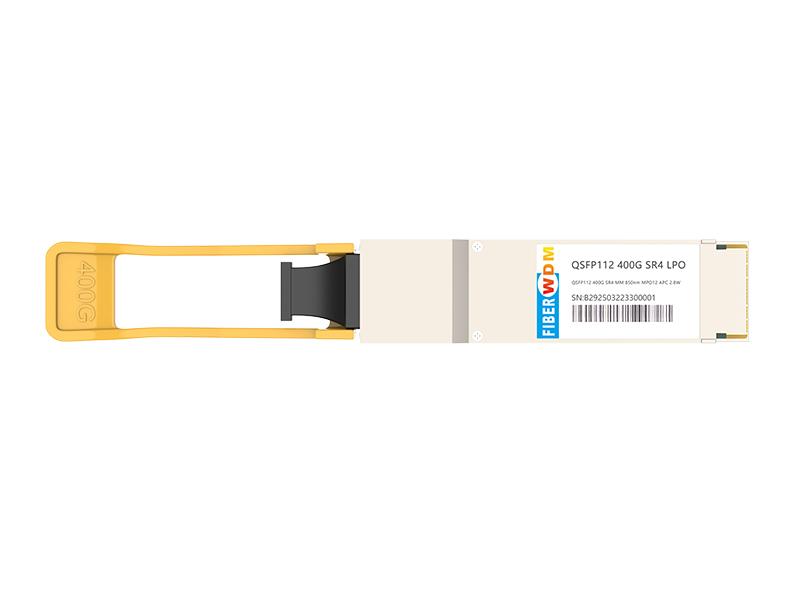

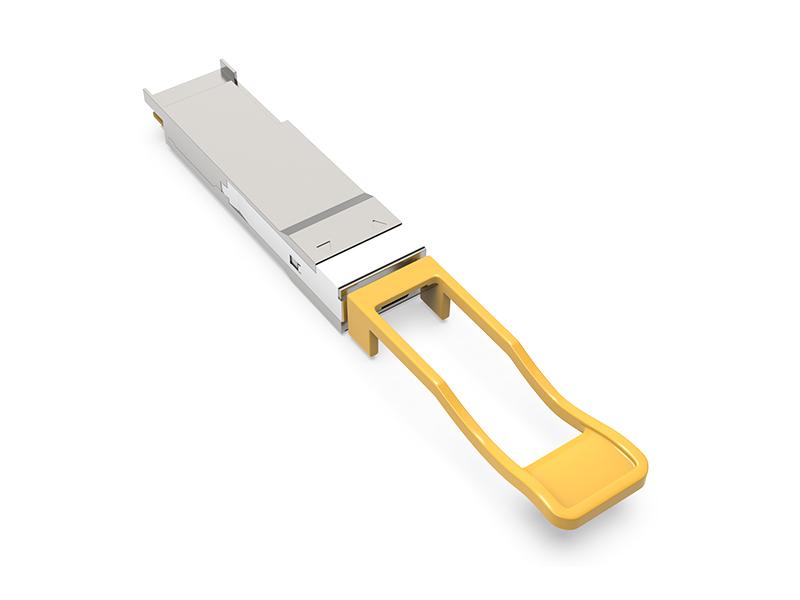

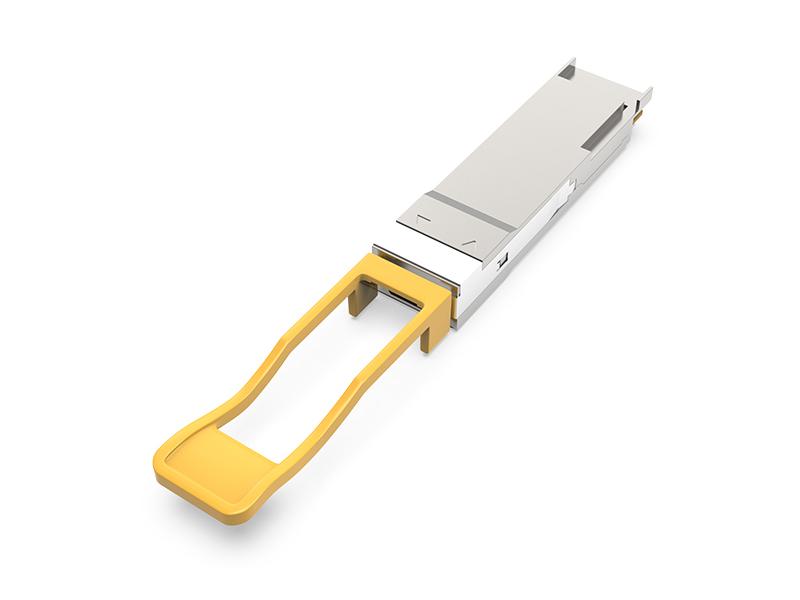

400G QSFP112 SR4 LPO-Transceiver
Absolute Höchstwerte
Parameter |
Symbol |
Mindest |
Max |
Einheit |
Lagertemperatur |
TS |
-40 |
85 |
ºC |
Versorgungsspannung |
VCC |
-0,4 |
3.6 | V |
Relative Luftfeuchtigkeit (nicht kondensierend) |
RH |
5 |
85 |
% |
Empfohlene Betriebsbedingungen
Parameter |
Symbol |
Mindest. |
Typisch |
Max. |
Einheit |
Hinweise |
Betriebsgehäusetemperatur |
TOPR |
0 |
70 | ℃ | ||
Versorgungsspannung |
VCC |
3.135 |
3.3 |
3.465 |
V | |
Maximale Verlustleistung (400 G) |
PD |
2.8 | W | |||
Signalisierungsrate pro Spur |
SRL |
53,125 |
GBd |
PAM4 |
Optische Spezifikationen des Senders
Parameter |
Symbol |
Mindest. |
Typisch |
Max. |
Einheit |
Wellenlänge |
λC |
844 | 850 |
863 |
nm |
RMS-Spektralbreite |
∆λrms |
0,6 |
nm |
||
Durchschnittliche Startleistung, jede Spur |
AOPL |
-1,0 |
3.0 |
dBm |
|
Durchschnittliche Startleistung des ausgeschalteten Senders, jede Spur |
TOFF |
-30 |
dBm |
||
Extinktionsverhältnis, jede Spur |
ER |
3 |
dB |
||
Toleranz der optischen Rückflussdämpfung |
ORL |
14 |
dB |
||
Senderreflexion |
TR |
-26 |
dB |
Optische Spezifikationen des Empfängers
Parameter |
Symbol |
Mindest. |
Typisch |
Max. |
Einheit |
Wellenlänge |
λC |
842 |
850 | 863 |
nm |
Schadensschwelle, durchschnittliche optische Leistung, jede Spur |
AOPD |
5 |
dBm |
||
Durchschnittliche Empfangsleistung, jede Spur |
AOPR |
-6,3 |
4.0 |
dBm |
|
Empfangsleistung (OMAouter), jede Spur |
OMAR |
3.5 |
dBm |
||
Empfängerreflexion |
RR |
-20 |
dB |

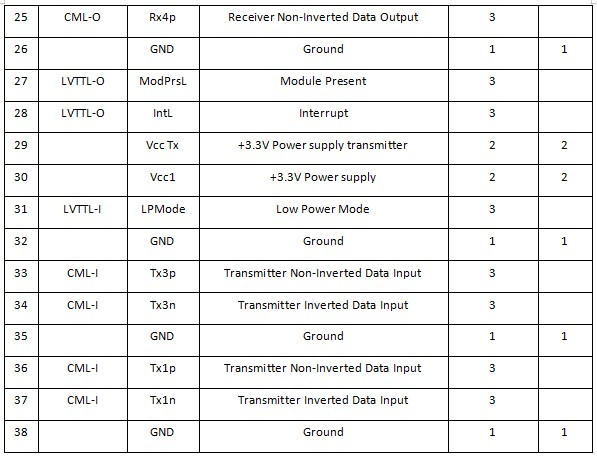

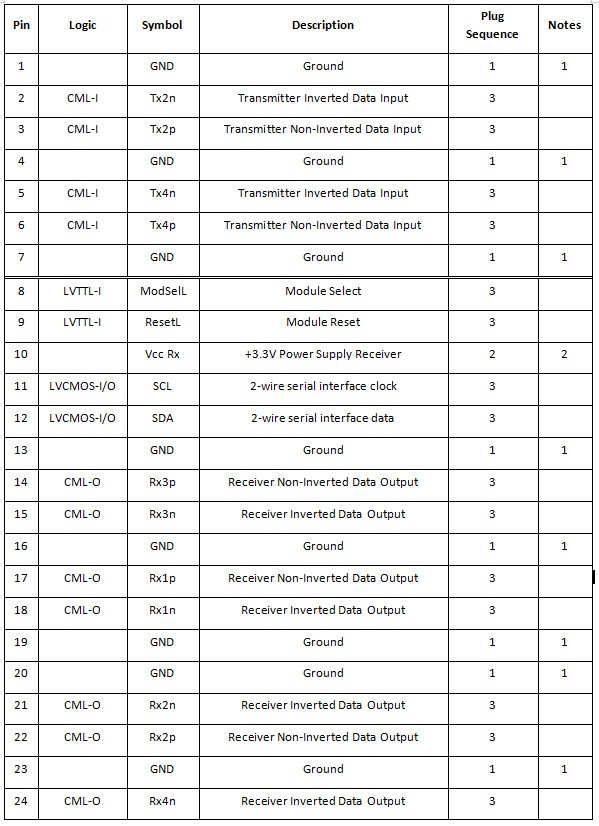

Pin-Definitionen
Abbildung 1 – Modul-Pad-Layout
Hinweise:
1. GND ist das Symbol für Signal und Versorgung (Strom) des QSFP56-Moduls. Alle sind innerhalb des QSFP56-Moduls gemeinsam, und alle Modulspannungen beziehen sich auf dieses Potenzial, sofern nicht anders angegeben. Verbinden Sie diese direkt mit der signalgemeinsamen Massefläche der Hostplatine.
2. Vcc Rx, Vcc1 und Vcc Tx dienen der Stromversorgung von Empfänger und Sender und müssen gleichzeitig verwendet werden. Die empfohlene Filterung der Hostplatinen-Stromversorgung ist in den folgenden Abbildungen dargestellt. Vcc Rx, Vcc1 und Vcc Tx können intern im QSFP56-Modul in beliebiger Kombination verbunden werden. Die Anschlusspins sind jeweils für einen maximalen Strom von 500 mA ausgelegt.

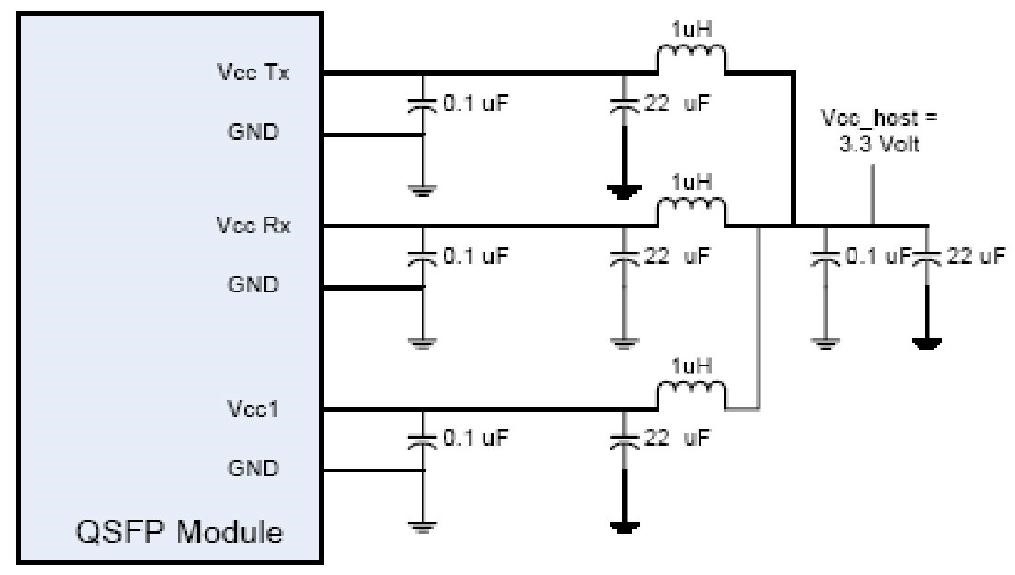

Abbildung 2. Empfohlener Netzteilfilter

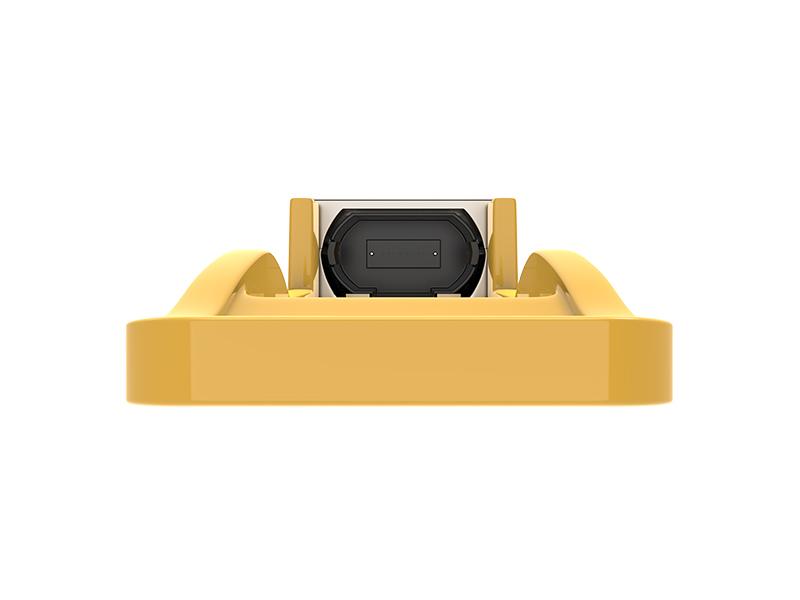

Optische Schnittstelle und mechanische Abmessungen

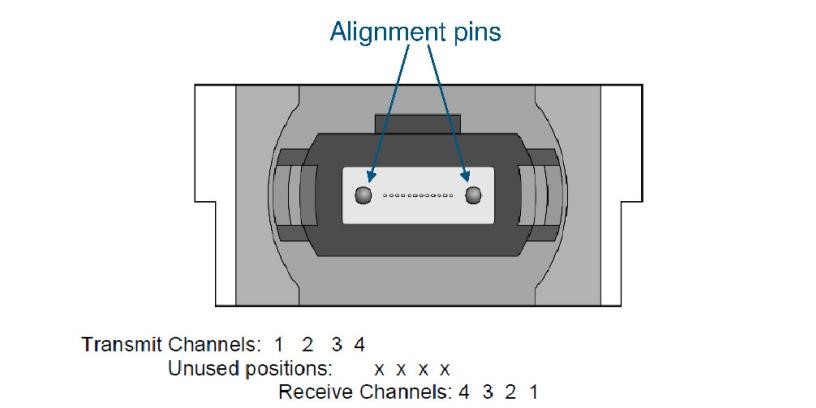

Abbildung 3 – Optische Buchse und Kanalausrichtung für MPO-Stecker

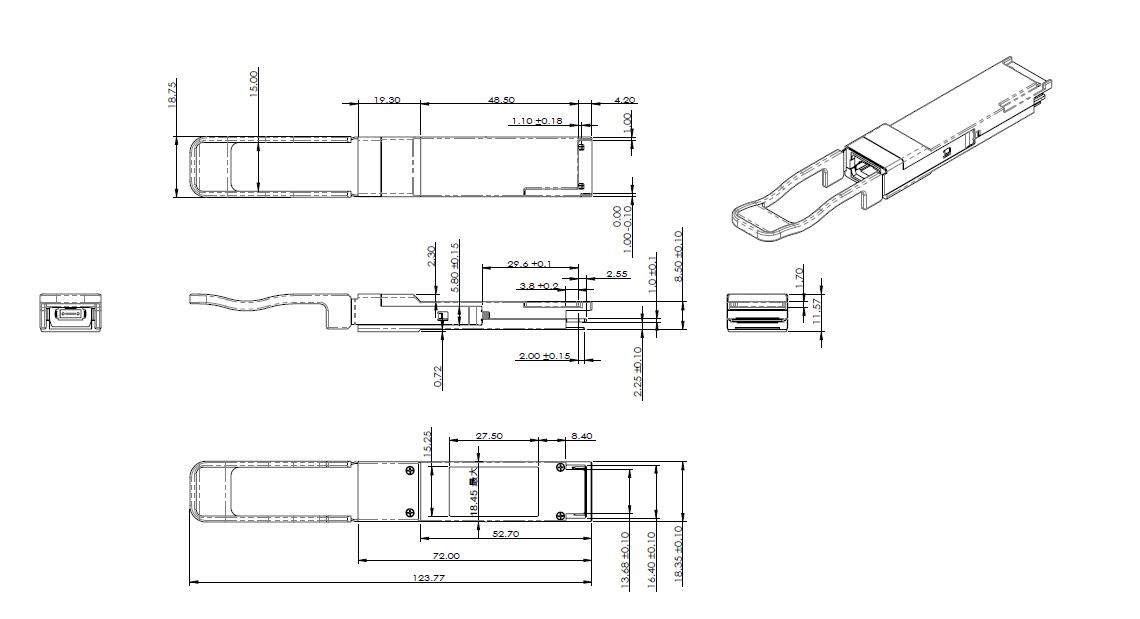

Abbildung 4 – Mechanische Abmessungen.
Bestellinformationen
Teilenummer |
Beschreibung |
QS112-400G-LPO-SR4 |
400 Gb/s, QSFP112, MPO-12APC, 850 nm MMF, SR4, LPO |
