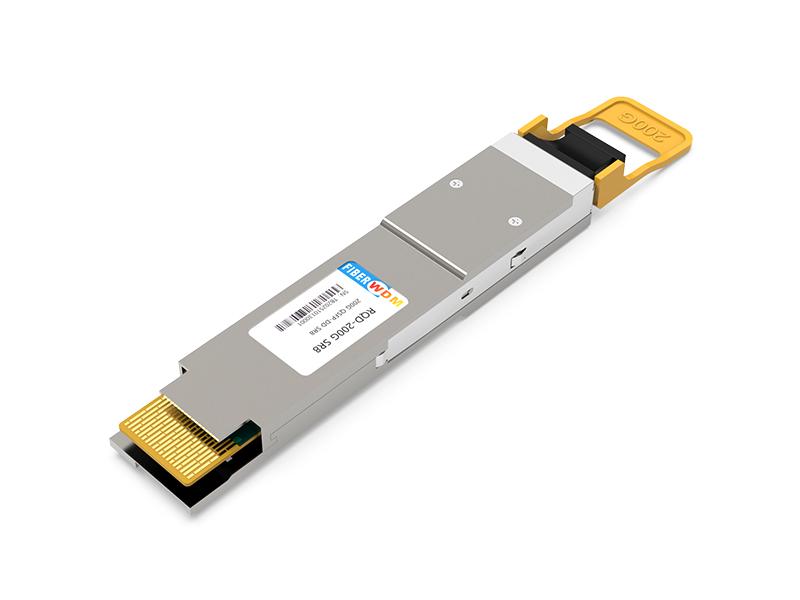

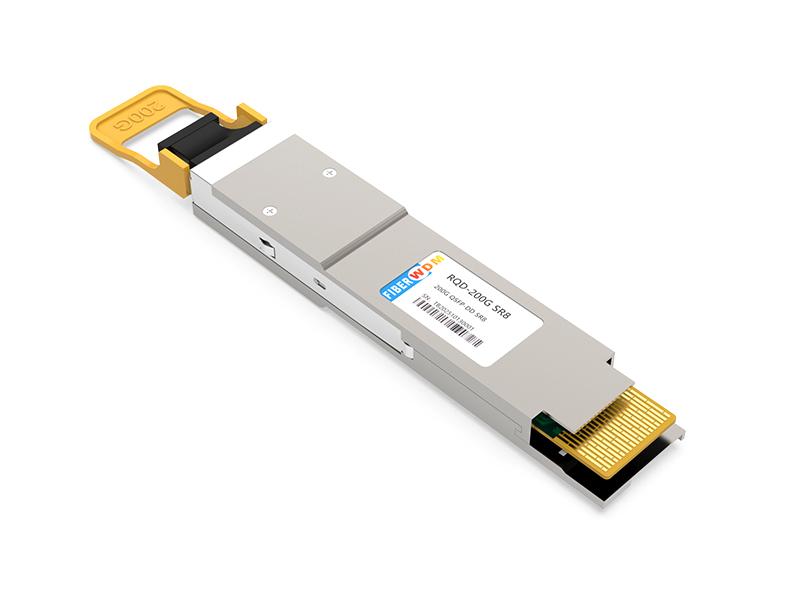

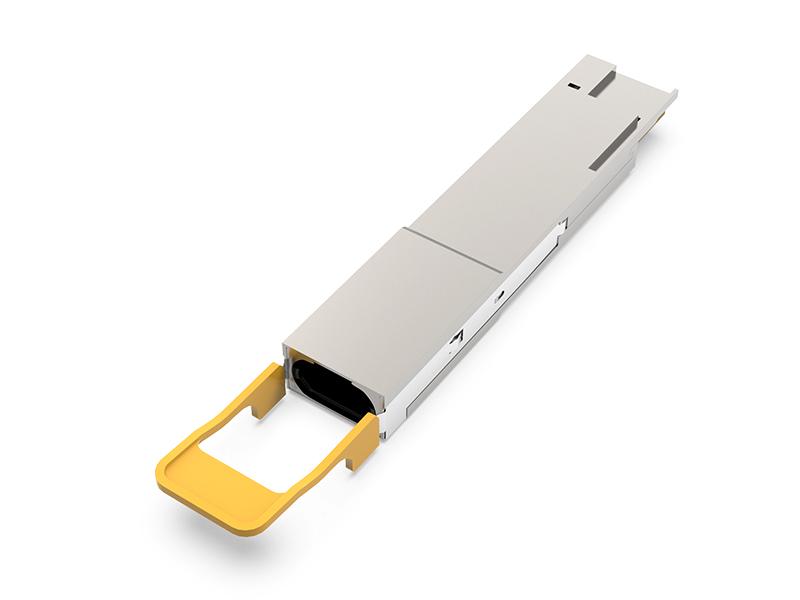

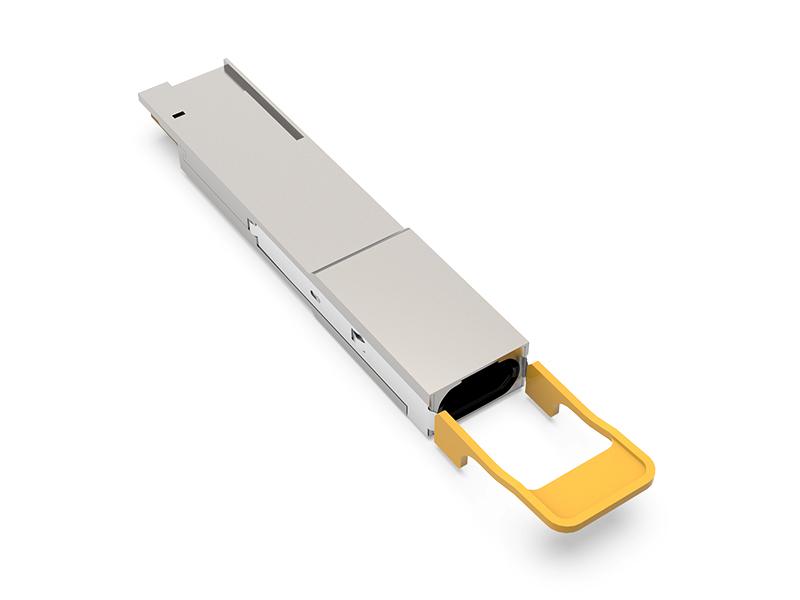

200G QSFP-DD SR8 100m optischer Transceiver

200G QSFP-DD SR8 100m optischer Transceiver

Merkmale:

Bis zu 28,05 Gbit/s Datenrate pro Kanal durch NRZ-Modulation
Unterstützt die elektrische Schnittstelle 200GAUI-8
Integriertes 850-nm-VCSEL-Array und PD-Array
Hot-Plug-fähiger QSFP-DD-Formfaktor

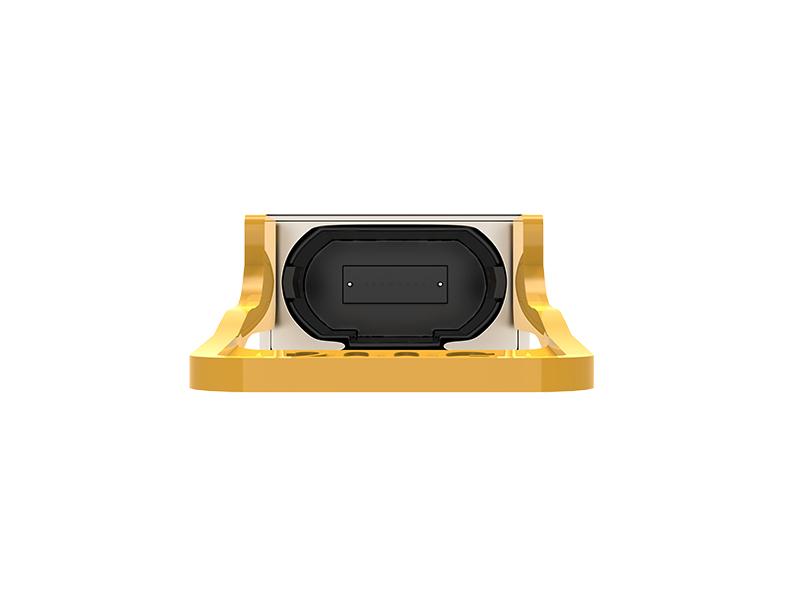

Unterstützt MPO-16 APC oder 2*MPO-12 UPC
Konform mit QSFP-DD HW
Konform mit CMIS 4.0
Maximale Leistungsaufnahme 3,5 W
Einzelnes 3,3-V-Netzteil
Betriebstemperatur des Gehäuses: 0 °C bis 70 °C
Laser der Klasse 1
RoHS-konform

Jetzt anfragen Herunterladen

Kategorien

heiße Produkte

Produktdetail

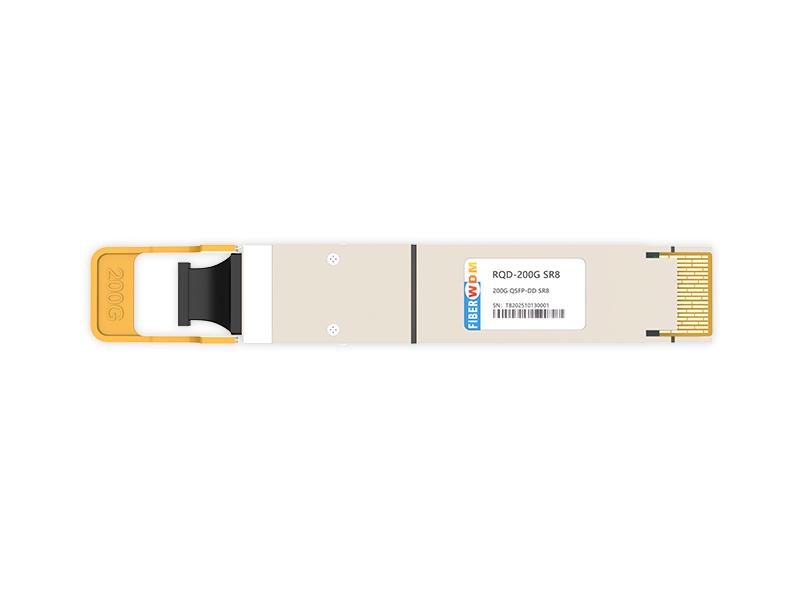

200G QSFP-DD SR8 RQD-200GSR8

Absolute Höchstbewertungen

Parameter	Symbol	Min	Max	Einheit
Lagertemperatur	TS	-40	85	°C
Versorgungsspannung	VCC	-0,3	3.6	V
Steuereingangsspannung	VI	-0,3	3,465	V
Relative Luftfeuchtigkeit (nicht kondensierend)	RH	15	85	%

Empfohlene Betriebsbedingungen

Parameter	Symbol	Mindestens	Typisch	Max.	Einheit	Anmerkungen
Betriebstemperatur des Gehäuses	TOPR			70	℃
Versorgungsspannung	VCC	3.135	3.3	3,465	V
Maximale Leistungsaufnahme	Pmax			3,5	W
Signalrate pro Fahrspur	SRL	1,25-		28.05	Gbit/s	1
Rx Differenzialdatenausgangslast			100		Ohm
Betriebsdistanz (OM3)				70	M
Betriebsdistanz (OM4)				100	M

Anmerkungen:

1. Bei Datenraten unter 25,78 Gbit/s muss der CDR im Bypass-Modus betrieben werden.

Optische Spezifikationen des Senders

Parameter	Symbol	Mindestens	Typisch	Max.	Einheit
Zentrale Wellenlänge	λC	840	850	860	nm
RMS-Spektralbreite	∆λrms			0,6	nm
Durchschnittliche Startleistung pro Bahn	AOPL	-6,4		3	dBm
Optische Modulationsamplitude (OMAouter), jede Spur	TOMA	-6,4		3,5	dBm
Durchschnittliche Sendeleistung bei ausgeschaltetem Sender, jede Spur	ToFF			-30	dBm
Extinktionsverhältnis, jede Spur	Notaufnahme	2			dB
Toleranz gegenüber optischem Rückfluss				-12	dB
Sender Augenmaske Definition Augenmaske {X1, X2, X2, Y1, Y2, Y3}		{0,3,0,38,0,45,0,35,0,41,0,5}

Optische Spezifikationen des Empfängers

Parameter	Symbol	Mindestens	Typisch	Max	Einheit
Zentrale Wellenlänge	λC	840		860	nm
Schadensschwelle		3.4			dBm
Durchschnittliche Empfangsleistung pro Spur		-10,3		2.4	dBm
Stressed Receiver sensitivity (OMA)	SOMA			-5,2	dBm
Empfängerreflexion				-12	dB
LOS-Behauptung	LOSA	-30			dBm
LOS De-Assert	LOSD			-10,5	dBm
LOS-Hysterese	LOSH	0,5			dB

Pin-Definitionen

200G QSFP-DD SR8 Transceiver

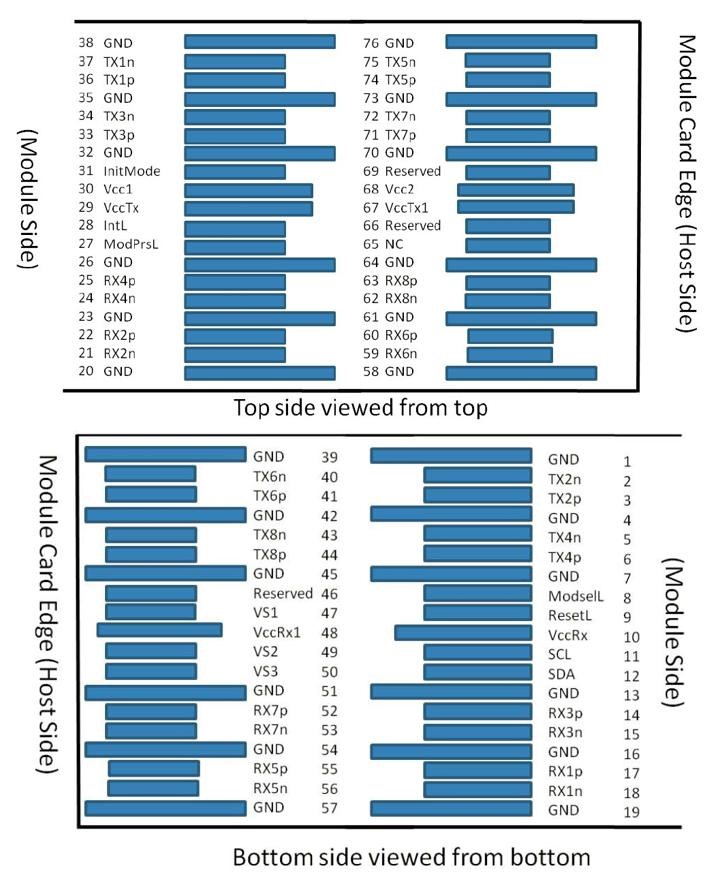

Abbildung 1 – Modul-Pad-Layout

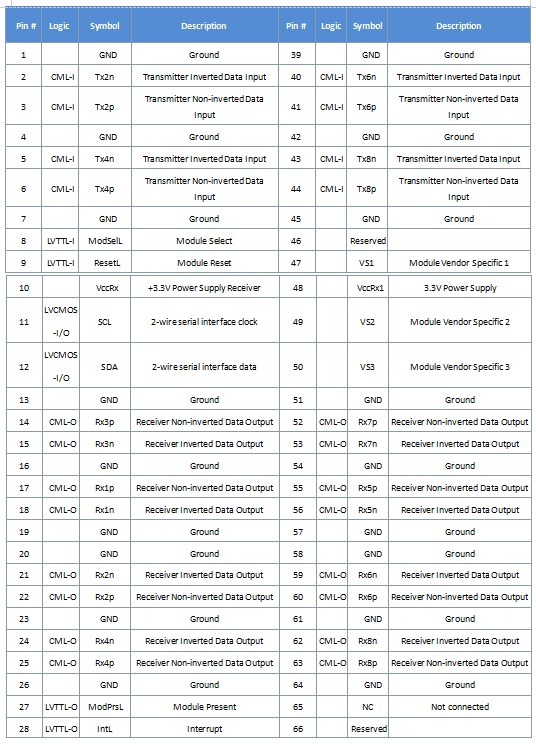

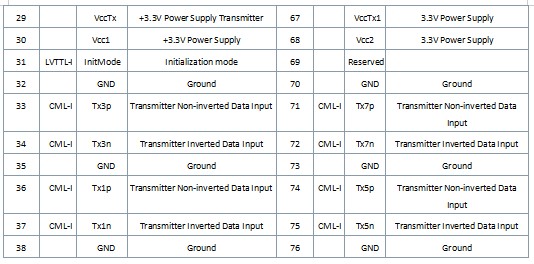

Stift	Logik	Symbol	Beschreibung	Stift	Logik	Symbol	Beschreibung
1		GND	Boden	39		GND	Boden
2	CML-I	Tx2n	Sender Invertierter Dateneingang	40	CML-I	Tx6n	Sender Invertierter Dateneingang
3	CML-I	Tx2p	Sender Nicht-invertierter Dateneingang	41	CML-I	Tx6p	Sender Nicht-invertierter Dateneingang
4		GND	Boden	42		GND	Boden
5	CML-I	Tx4n	Sender Invertierter Dateneingang	43	CML-I	Tx8n	Sender Invertierter Dateneingang
6	CML-I	Tx4p	Sender Nicht-invertierter Dateneingang	44	CML-I	Tx8p	Sender Nicht-invertierter Dateneingang
7		GND	Boden	45		GND	Boden
8	LVTTL-I	ModSelL	Modul auswählen	46		Reserviert
9	LVTTL-I	ResetL	Modul zurücksetzen	47		VS1	Modulherstellerspezifisch 1
10		VccRx	+3,3V Netzteilempfänger	48		VccRx1	3,3-V-Netzteil
11	LVCMOS-I/O	SCL	2-Draht-Seriell-Schnittstellentakt	49		VS2	Modulherstellerspezifisch 2
12	LVCMOS-I/O	SDA	2-Draht-Seriell-Schnittstellendaten	50		VS3	Modulherstellerspezifisch 3
13		GND	Boden	51		GND	Boden
14	CML-O	Rx3p	Nicht invertierter Datenausgang des Empfängers	52	CML-O	Rx7p	Nicht invertierter Datenausgang des Empfängers
15	CML-O	Rx3n	Empfänger-Invertierte-Datenausgabe	53	CML-O	Rx7n	Empfänger-Invertierte-Datenausgabe
16		GND	Boden	54		GND	Boden
17	CML-O	Rx1p	Nicht invertierter Datenausgang des Empfängers	55	CML-O	Rx5p	Nicht invertierter Datenausgang des Empfängers
18	CML-O	Rx1n	Empfänger-Invertierte-Datenausgabe	56	CML-O	Rx5n	Empfänger-Invertierte-Datenausgabe
19		GND	Boden	57		GND	Boden
20		GND	Boden	58		GND	Boden
21	CML-O	Rx2n	Empfänger-Invertierte-Datenausgabe	59	CML-O	Rx6n	Empfänger-Invertierte-Datenausgabe
22	CML-O	Rx2p	Nicht invertierter Datenausgang des Empfängers	60	CML-O	Rx6p	Nicht invertierter Datenausgang des Empfängers
23		GND	Boden	61		GND	Boden
24	CML-O	Rx4n	Empfänger-Invertierte-Datenausgabe	62	CML-O	Rx8n	Empfänger-Invertierte-Datenausgabe
25	CML-O	Rx4p	Nicht invertierter Datenausgang des Empfängers	63	CML-O	Rx8p	Nicht invertierter Datenausgang des Empfängers
26		GND	Boden	64		GND	Boden
27	LVTTL-O	ModPrsL	Modul vorhanden	65		NC	Nicht verbunden
28	LVTTL-O	IntL	Unterbrechen	66		Reserviert

Mechanische Abmessungen

200G QSFP-DD SR8

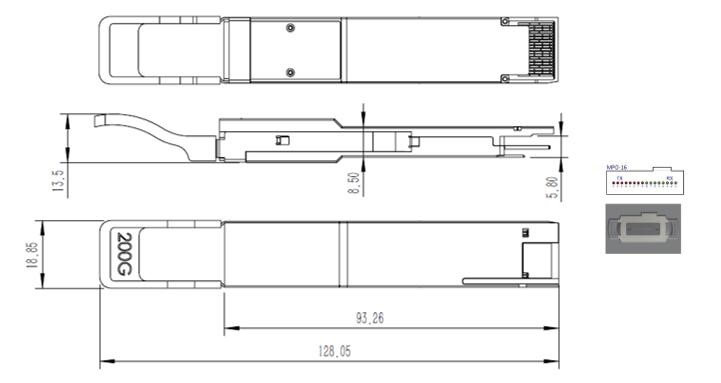

Abbildung 2 – Mechanische Abmessungen für MPO16

200G QSFP-DD SR8

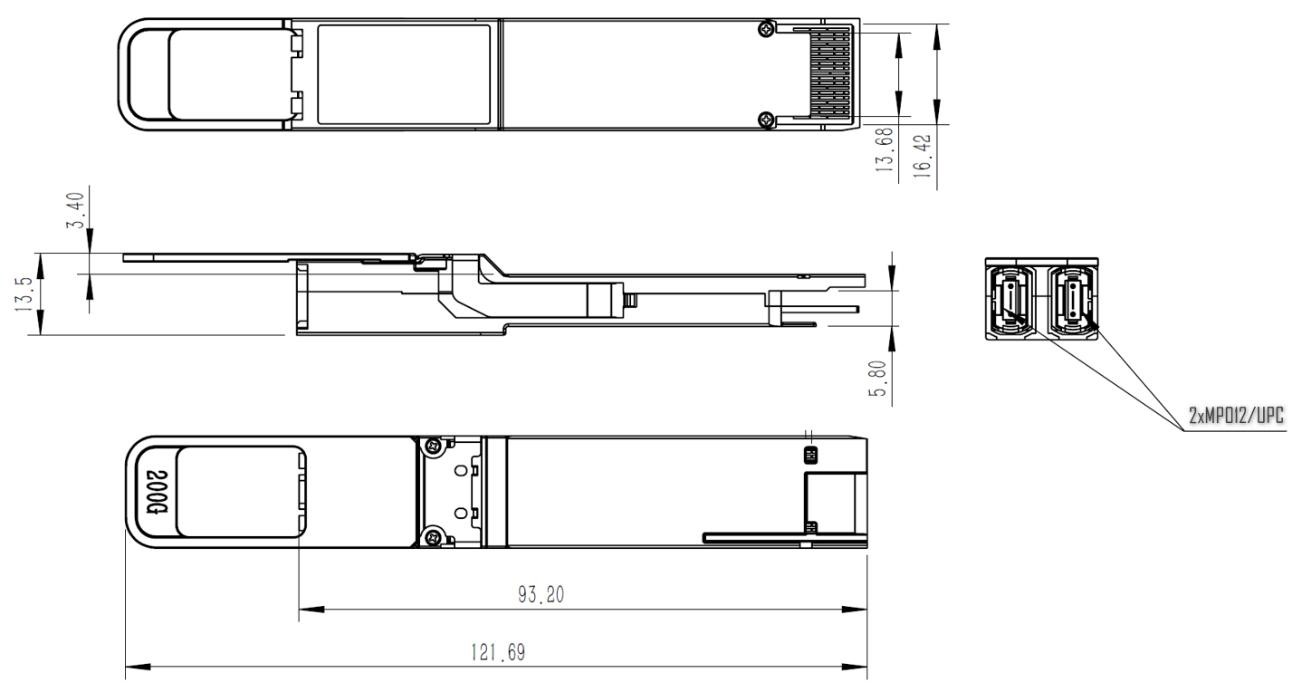

Abbildung 3 – Mechanische Abmessungen für 2*MPO12

Bestellinformationen

Teilenummer	Beschreibung
RQD-200G-SR8	200 Gbit/s, QSFP-DD, 2 × MPO12, UPC, MMF, 850 nm, SR8, bis zu 100 m
RQD-200G-SR8-M16	200 Gbit/s, QSFP-DD, MPO16, APC, MMF, 850 nm, SR8, bis zu 100 m
