Der FSW14M05F ist ein 1×4 (4×1) optischer Schalter, entwickelt von Guangzhou Ruid Electronic Technology Co., Ltd. Er nutzt Stufenindex-Multimodefasern und ist speziell für den sichtbaren Lichtbereich von 405–640 nm ausgelegt. Dieses Produkt verwendet präzise mikroelektromechanische oder optische Festkörper-Schalttechnologie, um ein schnelles und zuverlässiges Umschalten des optischen Pfades zwischen einem Eingangskanal und vier Ausgangskanälen zu ermöglichen. Er eignet sich für hochpräzise Anwendungen, die eine dynamische Auswahl des optischen Pfades über mehrere Kanäle erfordern, wie z. B. industrielle Inspektion, biomedizinische Bildgebung, Spektralanalyse, Laserstrahlteilung und wissenschaftliche Forschungsexperimente.

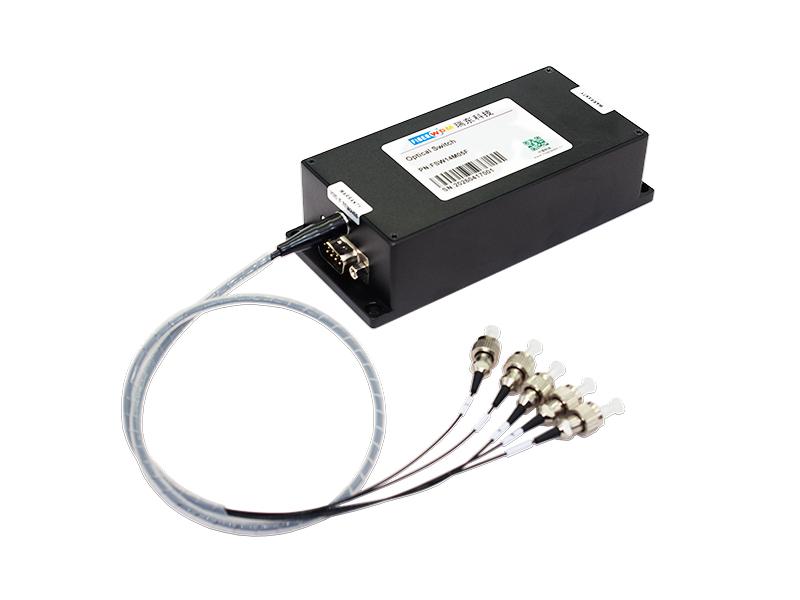

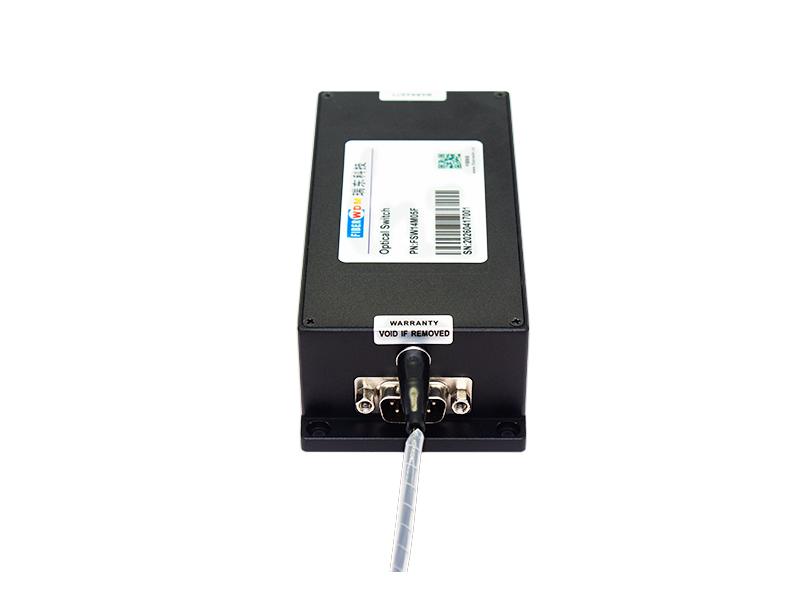

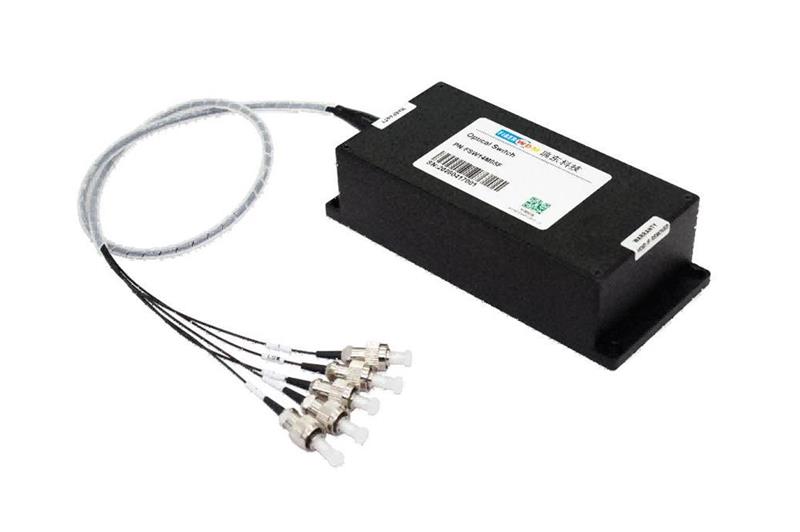

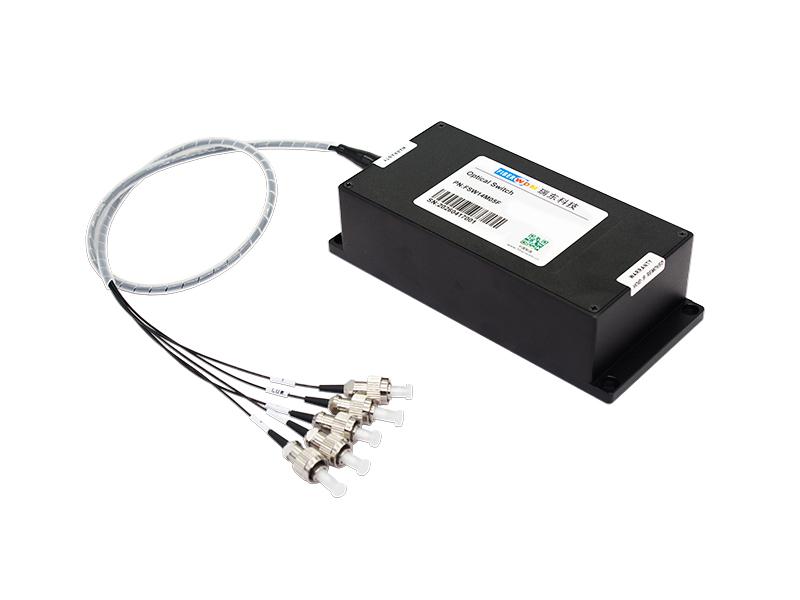

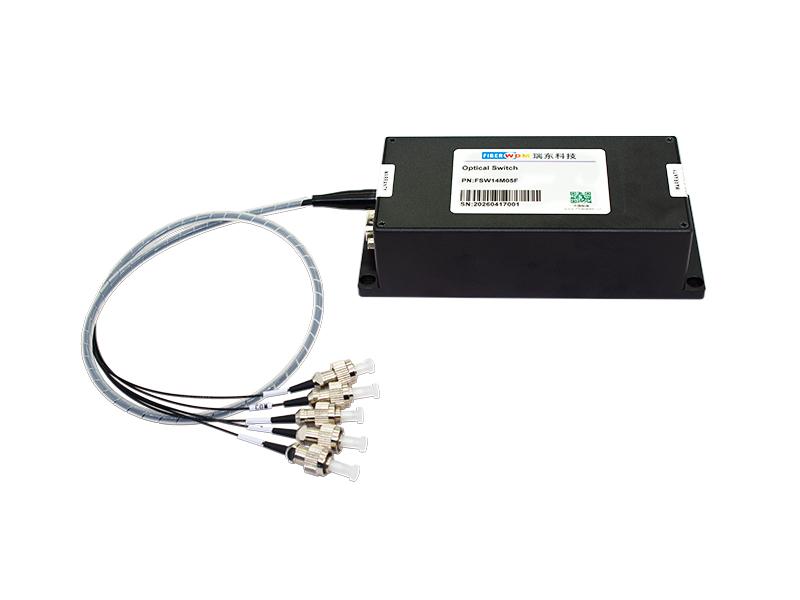

1x4 Stufenindex-Multimode-Faser Optischer Schalter 405-640nm 50/125um (NA0,22)
0,9 mm 0,5 m
Glasfaser, FC/UPC, RS-232 serielle Schnittstelle, 135x60x35 Modul |
FSW14M05F
Merkmale:
Deckt den gesamten sichtbaren Lichtbereich von 405 nm (violett) bis 640 nm (rot) ab, ist kompatibel mit gängigen Halbleiterlasern, LEDs und Xenonlichtquellen und erfüllt vielfältige Anforderungen wie Fluoreszenzdetektion und konfokale Bildgebung.
Präzise optische Ausrichtung und abgestimmtes Design mit Stufenindex-Multimode-Faser gewährleisten geringe Einfügedämpfung und geringes Übersprechen zwischen den Kanälen und garantieren so Signalintegrität und Messgenauigkeit.
Ausgestattet mit 0,9-mm-Fasern und FC/UPC-Steckverbindern, zeichnet sich das Gerät durch hohe mechanische Festigkeit und exzellente Steck- und Entnahmegenauigkeit aus. Das vollständig metallgeschirmte Gehäuse bietet effektiven Schutz vor elektromagnetischen Störungen und eignet sich sowohl für Labor- als auch für industrielle Einsatzumgebungen.
Kompakte Abmessungen von 135 × 60 × 35 mm ermöglichen eine einfache Systemintegration und Rackmontage. Die Steuerung erfolgt über die standardmäßige RS-232-Schnittstelle mit einem vereinfachten Befehlssatz und unterstützt die direkte Ansteuerung durch PCs, SPSen und eingebettete Systeme.
Architektur mit einem Eingang und vier Ausgängen (oder wahlweise vier Eingängen und einem Ausgang) zur Unterstützung der unidirektionalen Auswahl des optischen Pfades. Schnelle Schaltzeiten und präzise Kanalpositionierung ermöglichen in Kombination mit Software die automatisierte Mehrkanal-Zeitmultiplex-Datenerfassung.
Anwendung:
Spezifikationen:
| Parameter | Wert |
| Modell | FSW14M05F |
| Einfügungsdämpfung | 1x4(4x1) |
| ≤1,0 dB | |
| Betriebswellenlänge | 405–640 nm |
| Testwellenlänge | 450/650 nm |
| Rückgabeverlust | MM ≥ 30 |
| Kanalübersprechen | MM ≥ 50 |
| Polarisationsabhängiger Verlust | ≤0,05 dB |
| Wellenlängenabhängige Verluste | ≤0,25 dB |
| Temperaturabhängiger Verlust | ≤0,25 dB |
| Wiederholbarkeit | ≤0,02 dB |
| Lebenswechsel | ≥107 |
| Schaltzeit | ≤20ms (benachbarte Kanäle) |
| Optische Leistung | ≤500 mw |
| Fasertyp | Stufenindex-Multimode-Faser 50/125µm (NA0,22) |
| Anschluss | FC/UPC (oder andere) |
| Kontrollmethode | RS-232 |
| Betriebsspannung | 5V |
| Betriebsstrom | 600 mA |
| Betriebstemperatur | -20 ℃ ~ +70 ℃ |
| Lagertemperatur | -40 ℃ ~ +85 ℃ |

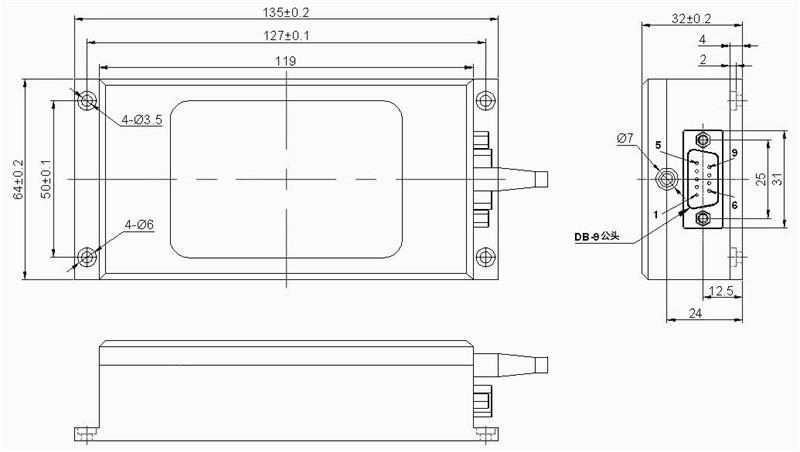

Produktabmessungen

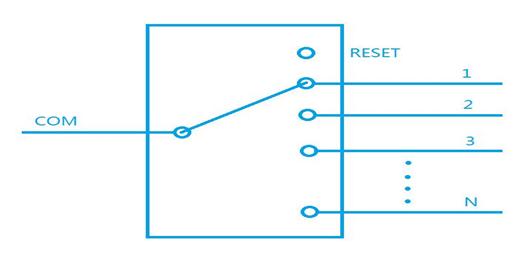

Optischer Weg:
Pinbelegung:
| DB9-Stecker | |||
| STIFT | Modell | Name | Funktion |
| 2 | Eingang | RXD | RS-232 RX |
| 3 | Aus | TXD | RS-232 TX |
| 5,8 | Leistung | GND | Power GND |
| 9 | Leistung | VCC | Stromversorgung VCC (5 V, 500 mA) |
| 1,4,,6,7 | NC | NC | Null |

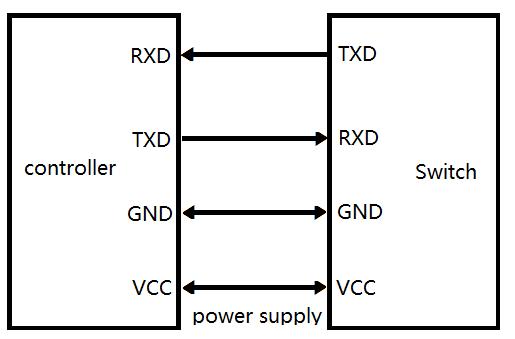

Steuerungsdiagramm:
Steuerbefehle:
● „_“ steht für Unterstrich.
● Alle Buchstaben im Kommunikationsprotokoll müssen in Großbuchstaben geschrieben sein.
● Dieses Modul kann jeweils nur einen Befehl ausführen. Normalerweise kann der nächste Befehl erst eingegeben werden, nachdem das Programm eine Antwort zurückgegeben hat.
● Geben Sie im praktischen Betrieb die spitze Klammer „ <“ als Startzeichen und „ >“ als Endzeichen ein.
| Name | Befehle | Beschreibung |
| Optischen Schaltkanal einstellen |
Befehle: |
Dieser Befehl dient zum Einstellen und Auswählen des optischen Schaltkanals. Bei XX = 00 wird der Kanal zurückgesetzt. Bei XX = 01 schaltet der Schalter auf Kanal 1. Bei erfolgreicher Einstellung wird Antwort 1 zurückgegeben. Ist der Eingabewert XX größer als die Anzahl der optischen Schaltkanäle, wird Antwort 2 zurückgegeben. |
|
Antwort 1: |
||
| Aktuellen Kanal des optischen Schalters abfragen |
Befehle: |
Mit diesem Befehl wird der aktuelle Kanal des optischen Schalters abgefragt. Bei erfolgreicher Abfrage wird ein gültiger Antwortbefehl zurückgegeben, wobei XX den aktuellen Kanal angibt. |
|
Antwort: |
||
| Informationen zu optischen Schaltern abfragen |
Befehle: |
Mit diesem Befehl werden die Informationen des optischen Schalters abgefragt, und die zurückgegebene Antwort gibt Folgendes an:
Modulmodell: OSW-1XNN
|
|
Antwort: |
Hinweis: Die Baudrate der seriellen Schnittstelle des Moduls beträgt 9600, Datenbits: 8, Stoppbits: 1, keine Parität. Wenn der gesendete Befehl ungültig ist, gibt der optische Schalter den Antwortbefehl
Bestellinformationen:
| Modell | Spezifikationsbeschreibung |
| FSW14M05F | 1x4 Stufenindex-Multimode-Faser-Lichtwellenleiterschalter 405–640 nm 50/125 µm (NA 0,22) 0,9 mm 0,5 m Faser, FC/UPC, RS-232-Schnittstelle, 135x60x35-Modul |
Hinweis: Für weitere kundenspezifische Spezifikationen kontaktieren Sie uns bitte unter: sale@fiberwdm.com
