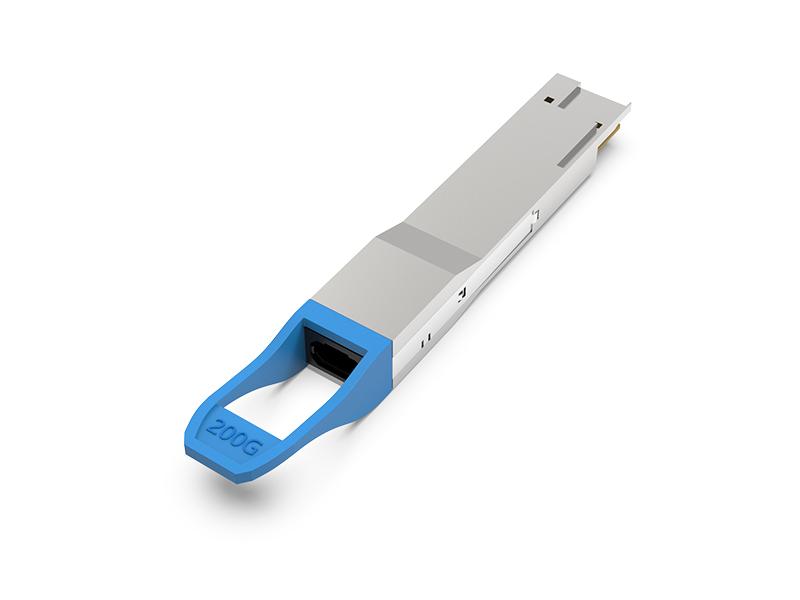

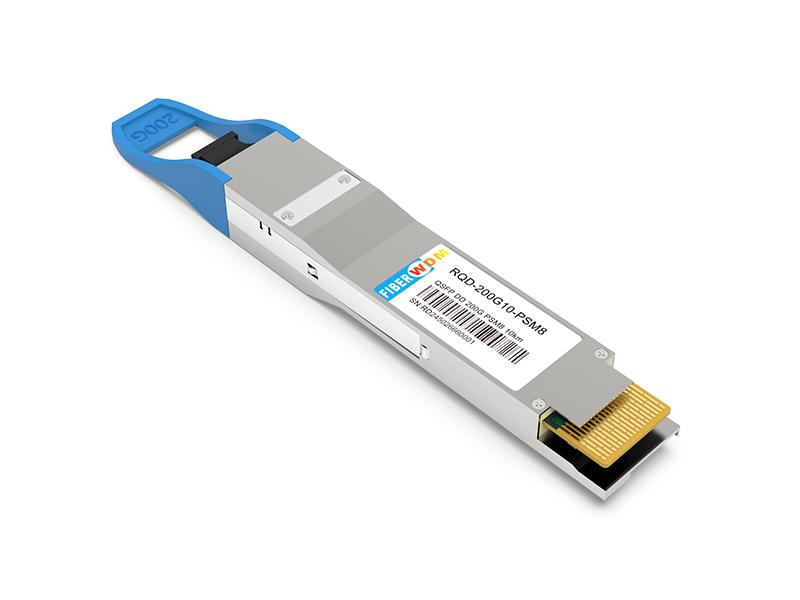

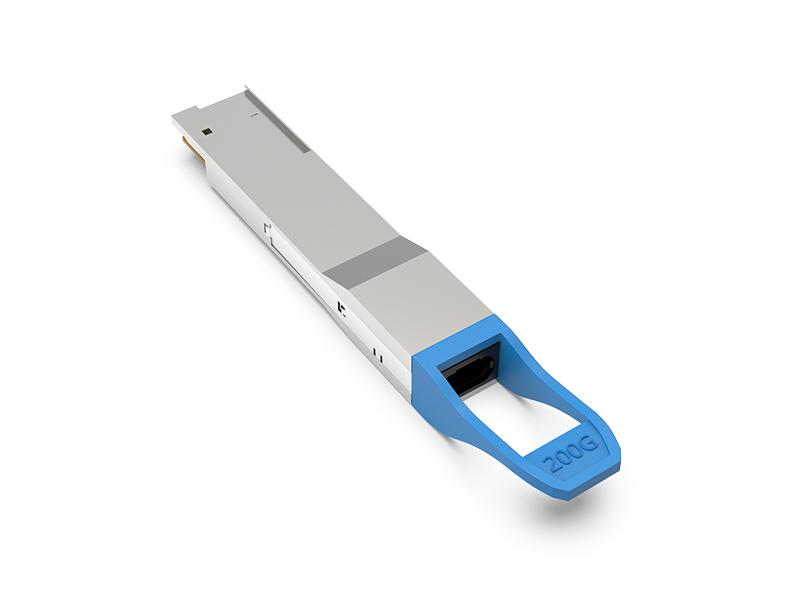

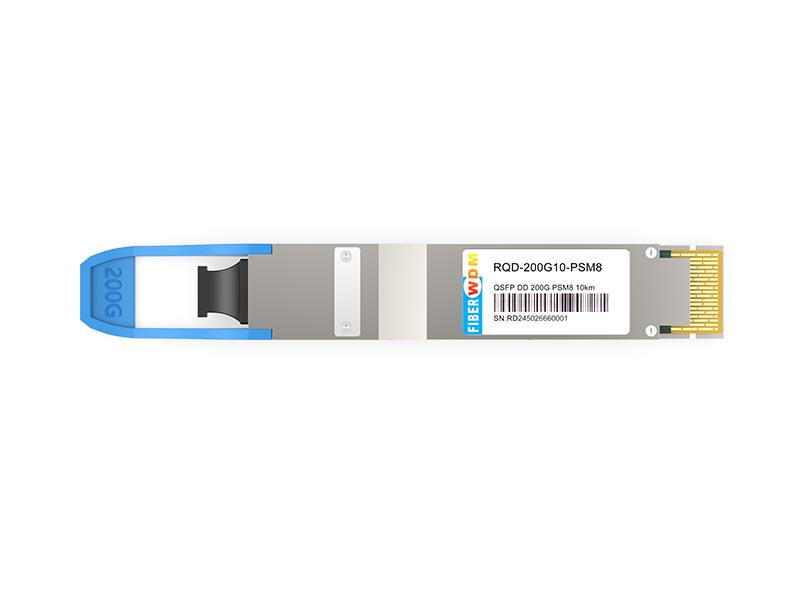

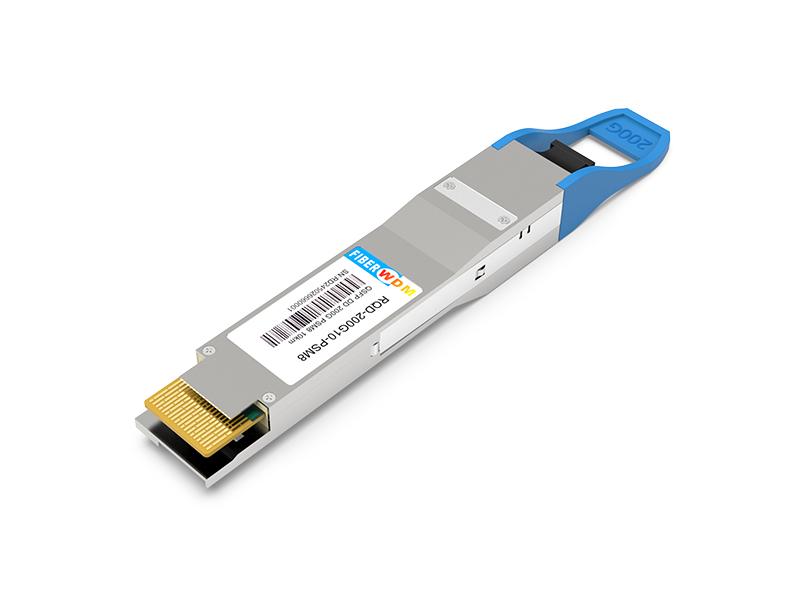

Der FiberWDM RQD-200G10-PSM8 ist ein 8-Kanal-QSFP-DD-PSM8-Transceiver mit steckbarer, paralleler Bauform für 2×100-Gigabit-Ethernet- und Infiniband-DDR/EDR-Anwendungen. Dieses Hochleistungsmodul eignet sich ideal für Datenkommunikation und Verbindungsanwendungen. Es integriert acht Datenleitungen in jeder Richtung mit einer Bandbreite von 208 Gbit/s. Jede Leitung kann mit 26 Gbit/s über eine Distanz von bis zu 10 km über G.652-SMF betrieben werden. Die Module sind für den Betrieb in Singlemode-Fasersystemen mit einer nominalen Wellenlänge von 1310 nm ausgelegt. Die elektrische Schnittstelle verwendet einen 76-poligen Kantenstecker, die optische Schnittstelle einen 24-Faser-MTP-Stecker (MPO). Dank der bewährten Schaltungs- und Optiktechnologie von FiberWDM bietet dieses Modul zuverlässigen, langlebigen, leistungsstarken und stabilen Betrieb.
200 Gbit/s QSFP DD PSM8 10 km optischer Transceiver RQD-200G10-PSM8
Merkmale
Anwendungen
Abbildung 1. Modulblockdiagramm
Der 200-Gbit/s-QSFP-DD-PSM8 ist ein paralleler Transceiver. Die DFB- und PIN-Array-Bauweise ist eine Schlüsseltechnologie; über das I2C-System kann die Kommunikation mit dem Modul hergestellt werden.
Absolute Höchstbewertungen
| Parameter | Symbol | Min | Min | Einheit |
| Versorgungsspannung | Vcc | -0,3 | 3.6 | V |
| Eingangsspannung | Vin | -0,3 | Vcc+0,3 | V |
| Lagertemperatur | Ts | -20 | 85 | °C |
| Gehäusebetriebstemperatur | Tc | 0 | 70 | °C |
| Luftfeuchtigkeit (nicht kondensierend) | Rh | 5 | 95 | % |
Empfohlene Betriebsbedingungen
| Parameter | Symbol | Min | Typisch | Max | Einheit |
| Versorgungsspannung | Vcc | 3.13 | 3.3 | 3,47 | V |
| Betriebstemperatur des Gehäuses | Tc | 0 | 70 | °C | |
| Datenrate pro Spur | fd | 10,3125 | 25,78125 | Gbit/s | |
| Luftfeuchtigkeit | Rh | 5 | 85 | % | |
| Verlustleistung | Pm | 5.28 | 6,5 | W | |
| Faserbiegeradius | Rb | 0,002 | 10 | km |
Elektrische Spezifikationen
| Parameter | Symbol | Min | Typisch | Max | Einheit |
| Differenzielle Eingangsimpedanz | Zink | 90 | 100 | 110 | Ohm |
| Differenzielle Ausgangsimpedanz | Zout | 90 | 100 | 110 | Ohm |
| Differenzeingangsspannungsamplitude1 | ΔVin | 190 | 700 | mVp-p | |
| Differenzausgangsspannungsamplitude² | ΔVout | 300 | 850 | mVp-p | |
| Eingangslogikpegel: High | VIH | 2.0 | Vcc | V | |
| Eingangslogikpegel niedrig | VIL | 0 | 0,8 | V | |
| Ausgang Logikpegel High | VOH | Vcc-0,5 | Vcc | V | |
| Ausgangslogikpegel niedrig | BAND | 0 | 0,4 | V |
Notiz:
1. Die differentielle Eingangsspannungsamplitude wird zwischen TxnP und TxnN gemessen.
2. Die differentielle Ausgangsspannungsamplitude wird zwischen RxnP und RxnN gemessen.
Optische Eigenschaften
| Parameter | Symbol | Min | Typisch | Max | Einheit |
| Sender | |||||
| Mittenwellenlänge | λc | 1295 | 1310 | 1325 | nm |
|
Seitenmodenunterdrückungsgrad |
SMSR | 30 | dB | ||
| Durchschnittliche Startleistung (pro Bahn) | PAVG | -4 | 2 | dBm | |
|
Optische Modulationsamplitude (pro Spur) |
POMA | -5,0 | 2.2 | dBm | |
| TDP, jede Spur | TDP | 2.9 | dB | ||
|
Aussterbeverhältnis |
Notaufnahme | 3,5 | dB | ||
|
Rauschen der relativen Intensität |
RIN | -128 | dB/Hz | ||
|
Toleranz gegenüber optischem Rückflussverlust |
TOL | 20 | dB | ||
|
Senderreflexion |
RT | -12 | dB | ||
|
Durchschnittliche Sendeleistung des ausgeschalteten Senders (pro Spur) |
POFF | -30 | dB | ||
|
Augenmasken-Koordinaten 1: X1, X2, X3, Y1, Y2, Y3 |
{0,31; 0,4; 0,45; 0,34; 0,38; 0,4} Trefferquote = 5 x 10⁻⁵ |
||||
|
Empfänger |
|||||
|
Zentrale Wellenlänge |
λc | 1295 | 1310 | 1325 | nm |
|
Schadensschwelle, jede Spur |
THd | 3.0 | dBm | ||
|
Durchschnittliche Empfangsleistung pro Spur |
-12,66 | 2.0 | dBm | ||
|
Empfangsleistung, jede Lane (OMA) (max.) |
2.2 | dBm | |||
|
Empfängerreflexion |
RR | -26 | dBm | ||
|
Empfängerempfindlichkeit (OMA), jede Spur |
SEN | -9,5 | dBm | ||
|
LOS-Behauptung |
LOSA | -18 | dBm | ||
|
LOS De-Assert – OMA |
LOSD | -16 | dBm | ||
|
LOS-Hysterese |
LOSH | 0,5 | 3 | dB | |
Notiz:
1. Auch wenn der TDP < 1 dB ist, muss der OMA min den hier angegebenen Mindestwert überschreiten.
2. Der Empfänger muss in der Lage sein, eine kontinuierliche Einwirkung eines modulierten optischen Eingangssignals mit dieser Leistung auf einer Spur ohne Beschädigung zu tolerieren. Der Empfänger muss bei dieser Eingangsleistung nicht korrekt funktionieren.
3. Die Empfindlichkeit ist bei einer Bitfehlerrate (BER) von 1E-12 und einer Datenrate von 25,78125 Gbit/s angegeben.
Pin-Beschreibung

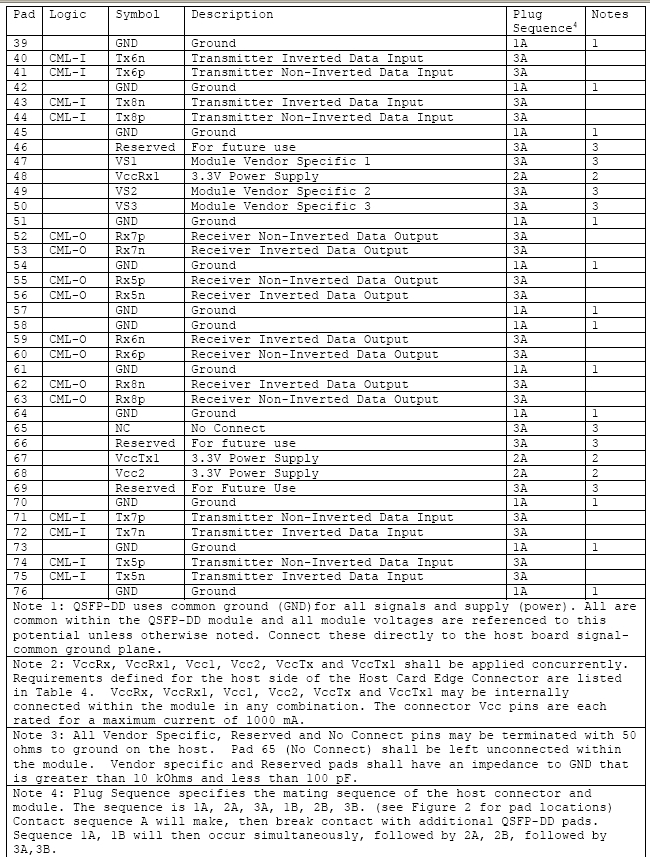

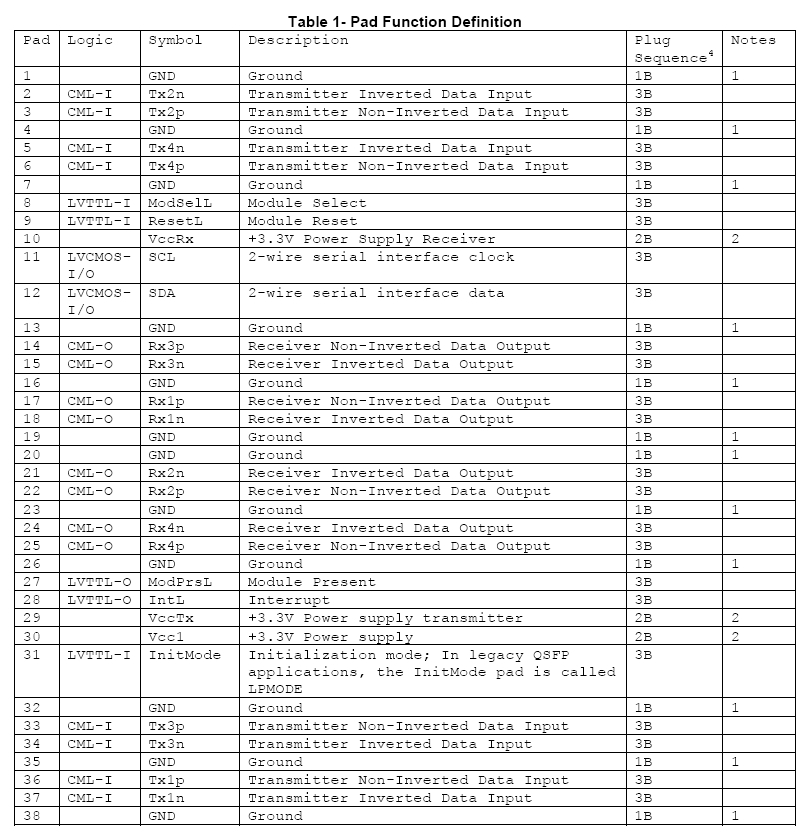

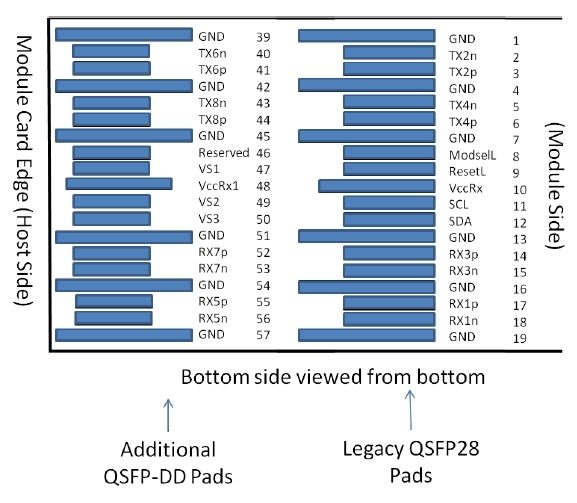

Abbildung 2. Details zur elektrischen Pinbelegung
ModSelL Pin
Das Eingangssignal ModSelL muss im QSFP-DD-Modul auf Vcc gezogen werden. Wenn ModSelL vom Host auf Low-Pegel gehalten wird, reagiert das Modul auf serielle 2-Draht-Kommunikationsbefehle. ModSelL ermöglicht den Betrieb mehrerer QSFP-DD-Module an einem einzigen 2-Draht-Schnittstellenbus. Ist ModSelL auf High-Pegel, reagiert das Modul nicht auf 2-Draht-Schnittstellenkommunikation vom Host und bestätigt diese auch nicht.
Um Konflikte zu vermeiden, darf das Hostsystem innerhalb der ModSelL-Deaktivierungszeit nach der Deaktivierung eines beliebigen QSFP-DD-Moduls keine 2-Draht-Schnittstellenkommunikation versuchen. Ebenso muss der Host mindestens die ModSelL-Aktivierungszeit abwarten, bevor er mit dem neu ausgewählten Modul kommuniziert. Die Aktivierungs- und Deaktivierungszeiten verschiedener Module können sich überschneiden, solange die oben genannten Zeitvorgaben eingehalten werden.
ResetL-Pin
Das ResetL-Signal muss im Modul auf Vcc gezogen werden. Ein Low-Pegel am ResetL-Signal, der länger als die minimale Impulslänge (t_Reset_init) (siehe Tabelle 13) anhält, initiiert einen vollständigen Modulreset und stellt alle Benutzereinstellungen des Moduls auf ihre Standardwerte zurück.
InitMode Pin
InitMode ist ein Eingangssignal. Das InitMode-Signal muss im QSFP-DD-Modul auf Vcc gezogen werden. Mit dem InitMode-Signal kann der Host festlegen, ob das QSFP-DD-Modul per Host-Software (InitMode aktiv High) oder per Modul-Hardware (InitMode inaktiv Low) initialisiert wird. Bei Host-Software-Steuerung verbleibt das Modul im Energiesparmodus, bis die Software den Übergang in den Hochleistungsmodus gemäß Abschnitt 7.5 aktiviert. Bei Hardware-Steuerung (InitMode inaktiv Low) kann das Modul nach Initialisierung der Management-Schnittstelle sofort in den Hochleistungsmodus wechseln. Der Host darf den Zustand dieses Signals nicht ändern, solange das Modul vorhanden ist. In älteren QSFP-Anwendungen wird dieses Signal als LPMode bezeichnet. Eine Beschreibung des Signals finden Sie in SFF-8679.
ModPrsL Pin
ModPrsL muss auf der Hostplatine an Vcc Host angeschlossen und im Modul geerdet werden. ModPrsL ist auf „Low“ gesetzt, wenn das Modul eingesteckt ist, und auf „High“, wenn das Modul nicht am Hostanschluss angeschlossen ist.
IntL Pin
IntL ist ein Ausgangssignal. Es handelt sich um einen Open-Collector-Ausgang, der auf der Hostplatine an Vcc Host angeschlossen werden muss. Wenn das IntL-Signal auf Low gesetzt wird, signalisiert dies eine Änderung des Modulzustands, einen möglichen Betriebsfehler des Moduls oder einen für das Hostsystem kritischen Status. Der Host identifiziert die Interruptquelle über die serielle 2-Draht-Schnittstelle. Das IntL-Signal wird auf High zurückgesetzt, nachdem alle gesetzten Interrupt-Flags ausgelesen wurden.
Netzteilfilterung
Die Hostplatine sollte die in Abbildung 3 dargestellte Stromversorgungsfilterung verwenden.

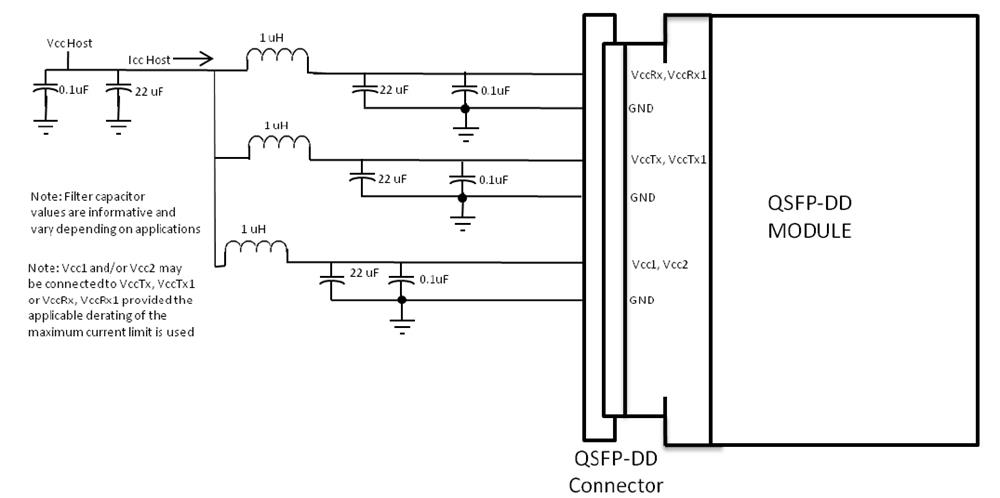

Abbildung 3. Filterung der Stromversorgung des Host-Boards
Optische Schnittstellenleitungen und Zuordnung

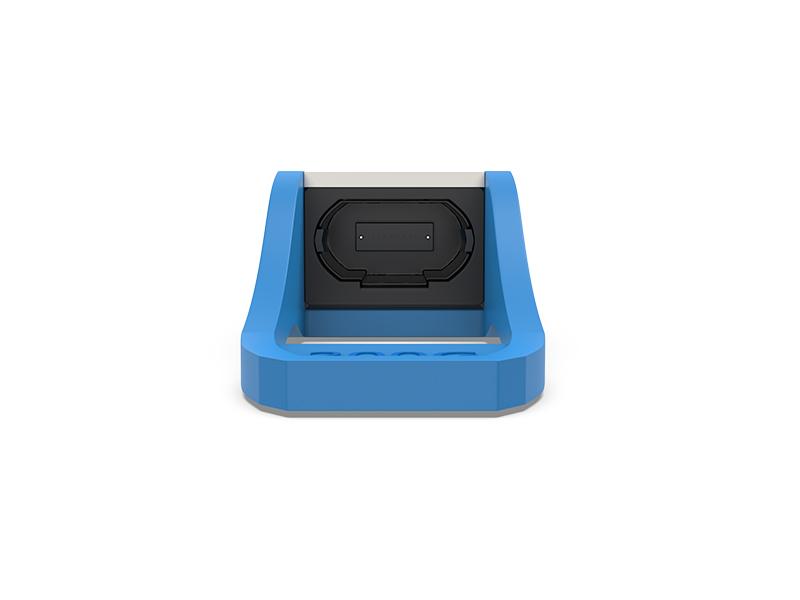

Der optische Schnittstellenanschluss ist ein männlicher MPO24-Stecker.

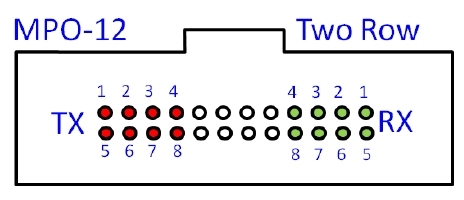

Abbildung 4. Optische Buchse und Kanalausrichtung
DIAGNOSTISCHE ÜBERWACHUNGSSCHNITTSTELLE
Die digitale Diagnoseüberwachungsfunktion ist bei allen FiberWDM QSFP DD-Produkten verfügbar. Eine serielle 2-Draht-Schnittstelle ermöglicht dem Benutzer die Kommunikation mit dem Modul.
Die Speicherstruktur ist in Abbildung 5 dargestellt. Der Speicherbereich ist in einen unteren, einseitigen Adressraum von 128 Byte und mehrere obere Adressraumseiten unterteilt. Diese Struktur ermöglicht den zeitnahen Zugriff auf Adressen im unteren Adressraum, z. B. Interrupt-Flags und Monitore. Weniger zeitkritische Einträge, z. B. serielle ID-Informationen und Schwellenwerteinstellungen, sind über die Seitenauswahlfunktion verfügbar. Die Struktur ermöglicht zudem die Adresserweiterung durch Hinzufügen weiterer oberer Adressraumseiten nach Bedarf.
Die verwendete Schnittstellenadresse ist A0xh und dient hauptsächlich der Verarbeitung zeitkritischer Daten wie Interrupts, um ein einmaliges Auslesen aller Daten im Zusammenhang mit einem Interrupt zu ermöglichen. Nach dem Auslösen eines Interrupts (IntL) kann der Host das Flag-Feld auslesen, um den betroffenen Kanal und den Flag-Typ zu ermitteln.

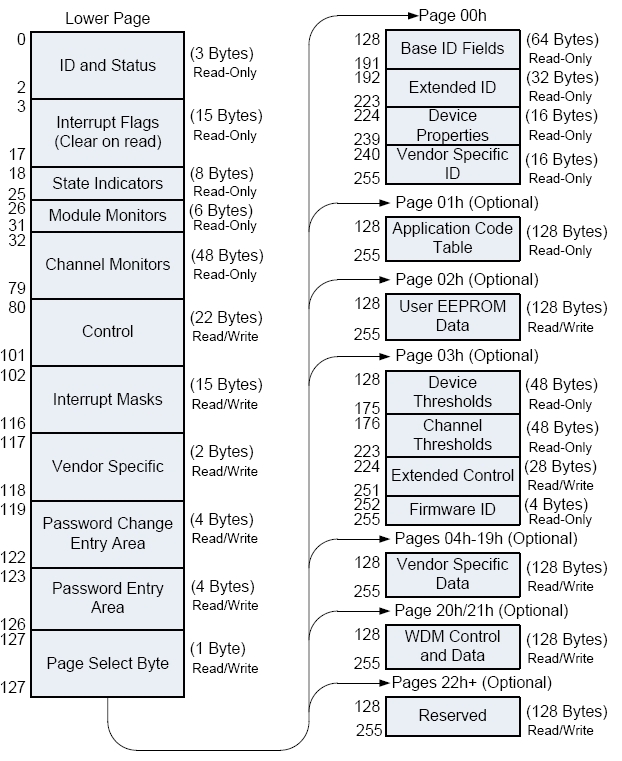

Abbildung 5. QSFP28-Speicherbelegung

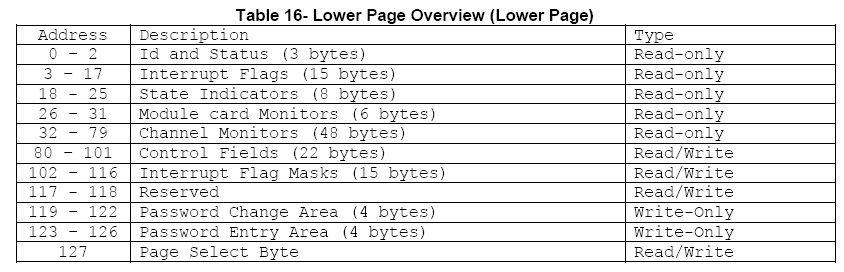

Abbildung 6. Speicherkarte

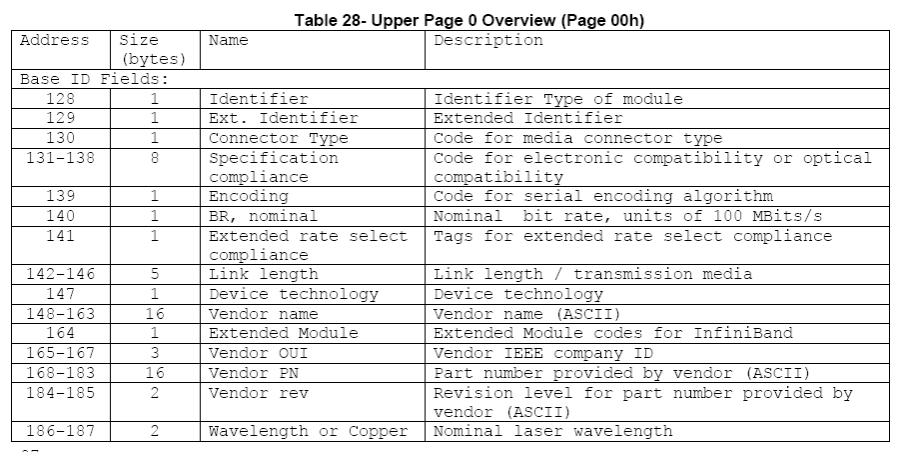

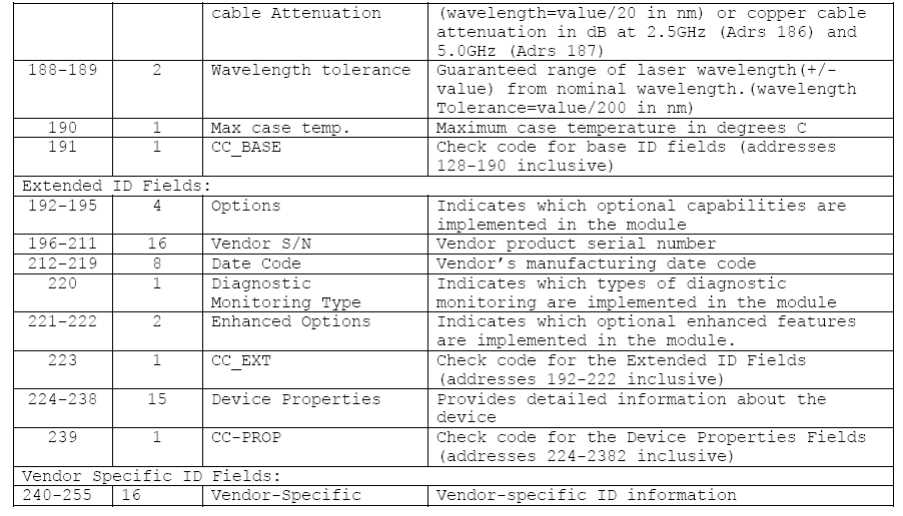

Abbildung 7. Seite 00 Speicherbelegung
Zeitsteuerung für Soft-Control- und Statusfunktionen

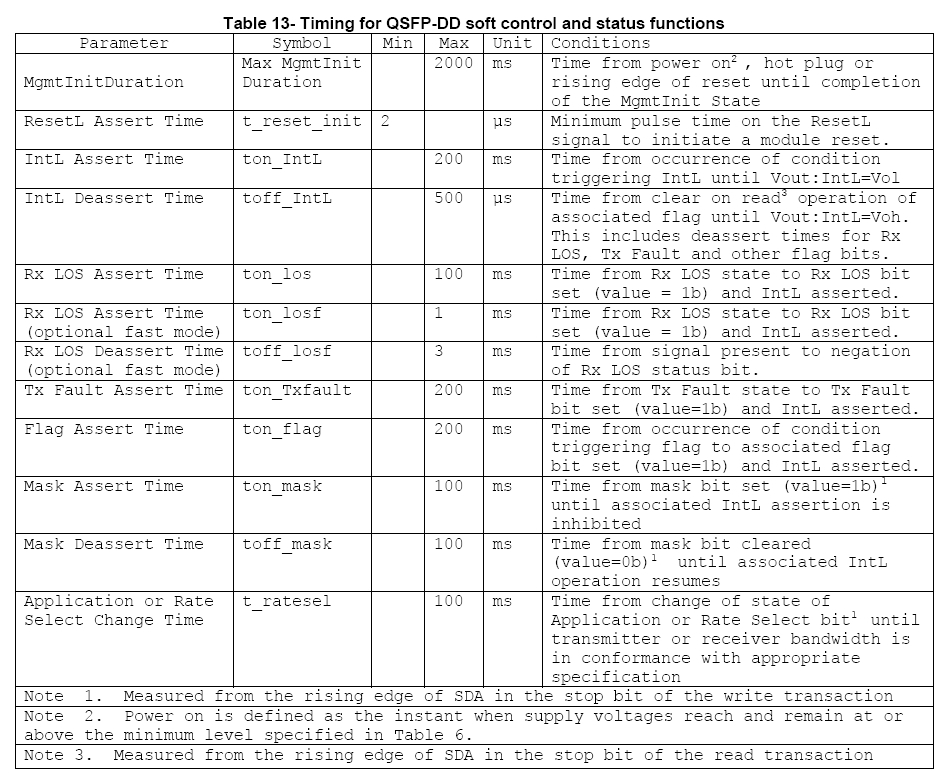

Abbildung 8. Zeitvorgaben
Mechanische Abmessungen

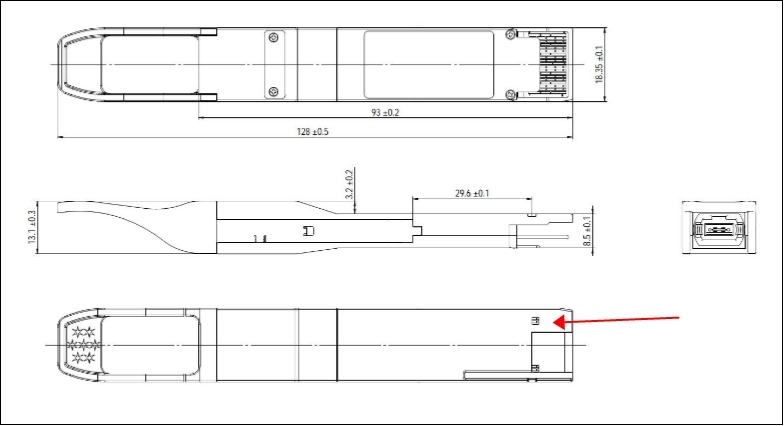

Abbildung 10. Mechanische Spezifikationen
Einhaltung gesetzlicher Bestimmungen
Die Geräte RQD-200G10-PSM8 sind Laserprodukte der Klasse 1. Sie sind nach folgenden Normen zertifiziert:
| Besonderheit | Agentur | Standard |
| Laser-Augenschutz | FDA/CDRH | CDRH 21 CFR 1040 und Laserhinweis 50 |
| EMV | FCC | 47 CFR FCC Teil 15 Unterabschnitt B |
| EMV | CE-EMV |
EN 55032:2015 EN55035:2017 |
Entspricht den Leistungsstandards der FDA für Laserprodukte, mit Ausnahme der Abweichungen gemäß Laser Notice Nr. 50 vom 24. Juni 2007.
Referenzen
1. QSFP DD MAS Rev4.0
2. Ethernet 100GBASE-PSM4 IEEE802.3bm
VORSICHT:
Die Verwendung anderer als der hier beschriebenen Steuerungs-, Einstellungs- oder Verfahrensweisen kann zu einer gefährlichen Strahlenbelastung führen.
Bestellinformationen
| Teilenummer | Produktbeschreibung |
| RQD-200G10-PSM8 | QSFP DD, 2x100GBASE-PSM4, MPO-Anschluss, Reichweite 10 km über G.652 |
Wichtiger Hinweis
Die in diesem Datenblatt enthaltenen Leistungsdaten und Abbildungen sind typisch und müssen von FiberWDM schriftlich bestätigt werden, bevor sie für eine bestimmte Bestellung oder einen Vertrag gelten. Gemäß der FiberWDM-Richtlinie zur kontinuierlichen Verbesserung können sich die Spezifikationen ohne vorherige Ankündigung ändern.
Die Veröffentlichung der Informationen in diesem Datenblatt impliziert keine Freiheit von Patenten oder anderen Schutzrechten von FiberWDM oder Dritten. Weitere Einzelheiten erhalten Sie von Ihrem FiberWDM-Vertriebsmitarbeiter.
