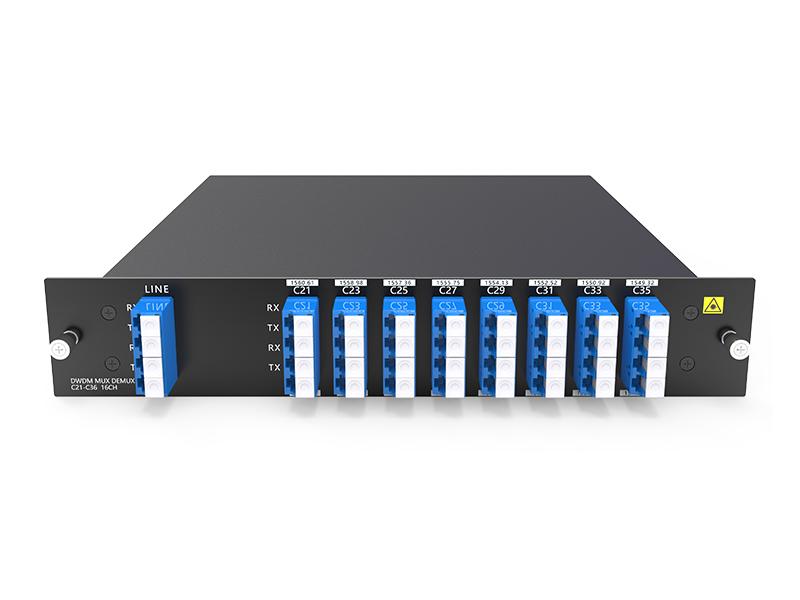

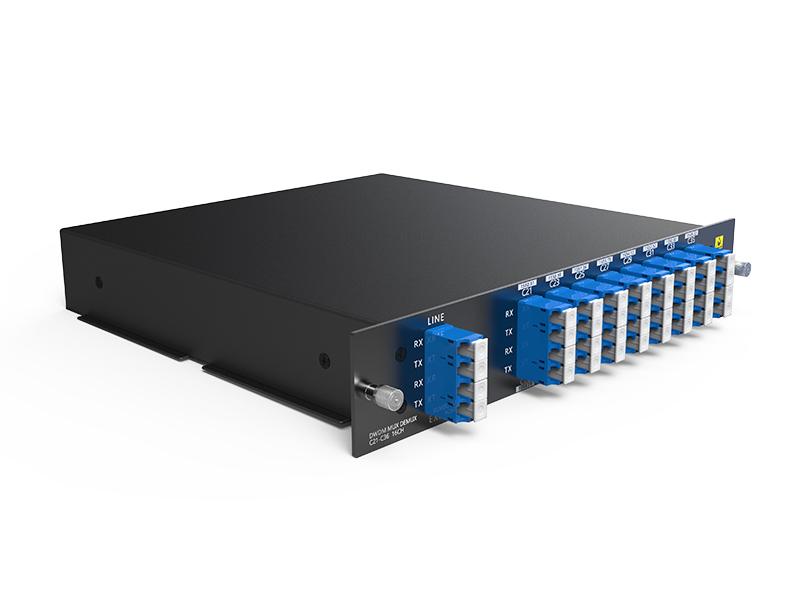

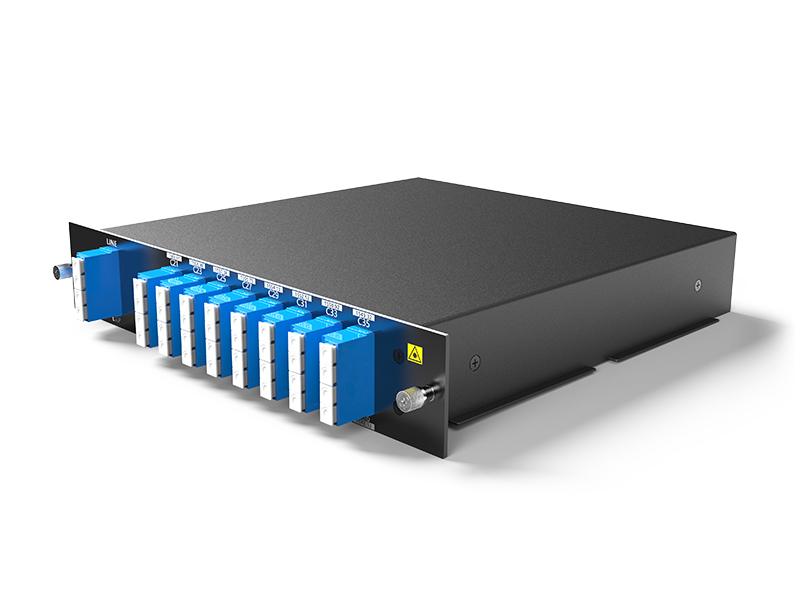

Dual Fiber 16CH C21-C36 DWDM MUX DEMUX mit EXP-Port, LC/UPC, LGX-Box und 2 Steckplätzen (1 HE)
Der 16-Kanal-DWDM-MUX/DEMUX wurde von FIBERWDM für Wellenlängen von C21 bis C26 (1560,61 nm bis 1548,52 nm) entwickelt (andere Wellenlängen sind auf Anfrage erhältlich). Gemäß dem ITU-T G.694.1 100-GHz-Raster maximiert er die Kapazität des C-Band-Bereichs.

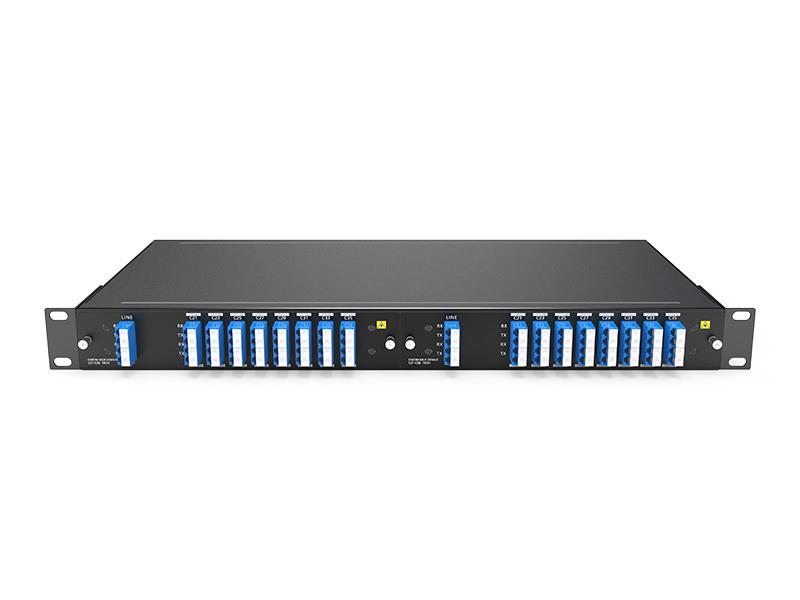

Das 16-Kanal-DWDM-System ist ein rein passives LGX-Box-Modul, das in ein 1-HE-Rack mit zwei Steckplätzen passt. Die Einfügedämpfung beträgt weniger als 3,5 dB. In Kombination mit DWDM-Verstärkern und einem DCM-Gerät ermöglicht das 8-Kanal-DWDM-Übertragungssystem die Übertragung über große Entfernungen.
Produktübersicht

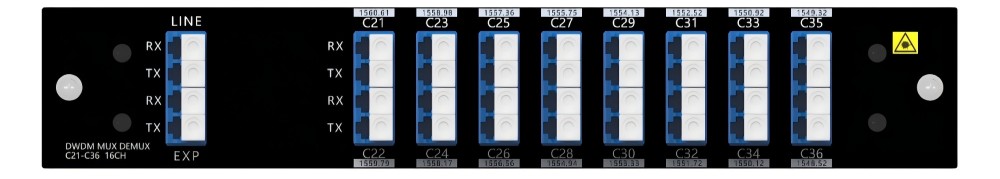

16-Kanal-DWDM-Multiplexer/Demultiplexer (Dual Fiber)
Der Erweiterungsport zur zukünftigen Bandbreitenerhöhung ermöglicht es, die Netzwerkkapazität zu erhöhen, indem er mit dem Leitungsport eines anderen DWDM MUX/DEMUX verbunden wird, der unterschiedliche Wellenlängen unterstützt, ohne dass zusätzliche Glasfasern installiert oder gemietet werden müssen.

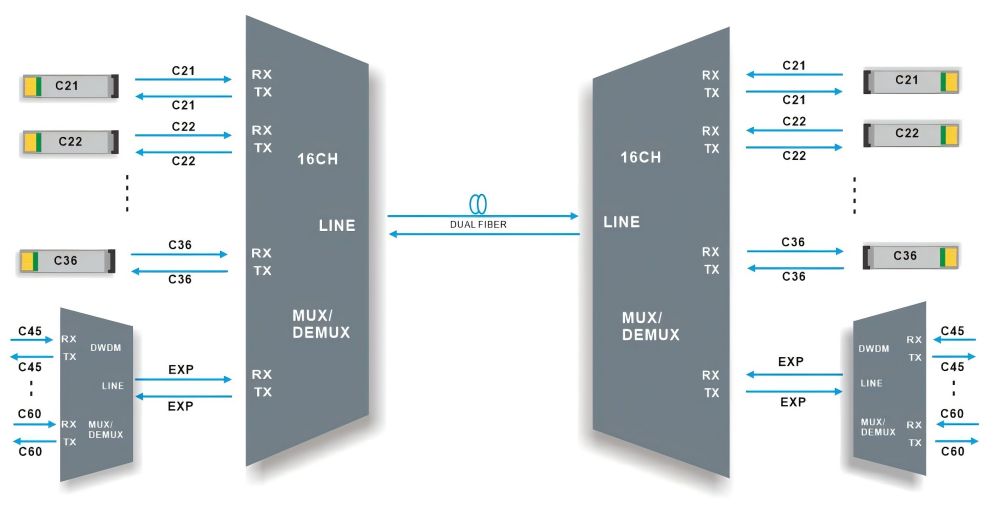

Leitungsverbindung
16-Kanal-DWDM-Multiplexer/Demultiplexer mit Dual-Glasfaserübertragung
16-Kanal DWDM MUX DEMUX, unterstützt 16 unterschiedliche Kanäle in zwei Glasfasern für Punkt-zu-Punkt-Übertragung.
Es findet Anwendung in den Bereichen Rundfunk und Fernsehen, IDC, Finanzen, Regierung, Cloud, Massive Data und anderen Branchen.
Produktspezifikation
|
Wellenlänge |
16 Kanäle C21-C36 |
Kanalabstand |
100 GHz (0,8 nm) |
|
Kanalpassband |
±0,11 nm |
Technologie |
TFF (Dünnschichtfilter) |
|
Einfügungsdämpfung |
≤ 3,5B |
Zentrale Wellenlänge Genauigkeit |
±0,05 nm |
|
Rückgabeverlust |
≥ 45 dB |
Richtwirkung |
≥ 45 dB |
|
Polarisationsmodus Dispersion |
≤ 0,1 ps |
Polarisationsabhängige Verluste |
≤ 0,3 dB |
|
Kanalisolierung |
Angrenzend ≥30dB
|
Temperatur |
Betriebstemperatur -40 bis 85 °C Lagerung -40 bis 85 °C |
|
Nettogewicht |
LGX-Box: 0,5 kg 2-Slot 1U Rack: 2,5 kg |

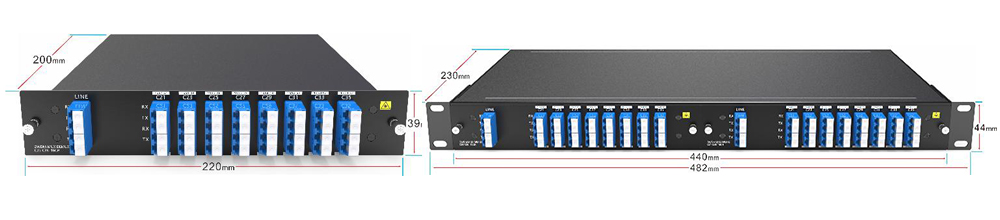

Abmessungen (H x B x T) |
LGX-Verpackung: 220 x 200 x 39 mm 1HE-Rack: 44 x 440 x 230 mm |
Hinweis: Mit Steckverbindern angegeben.
Verpackungsinformationen

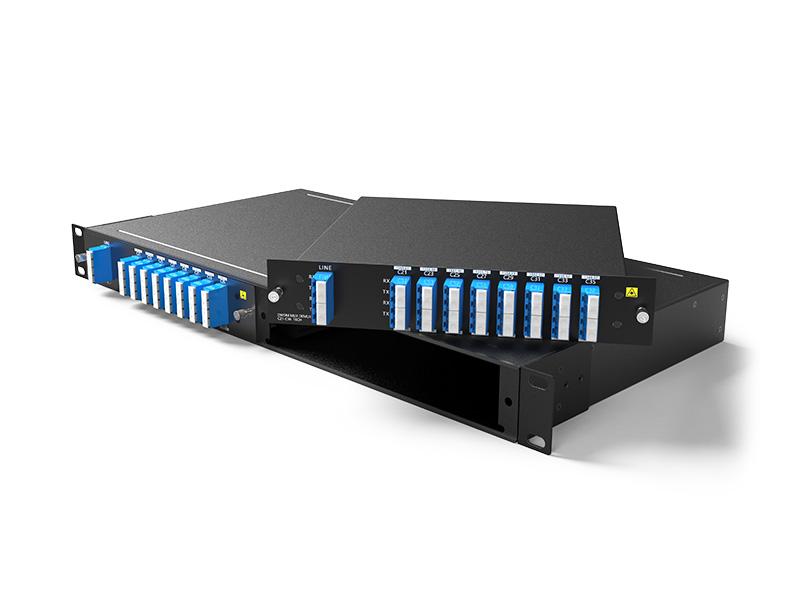

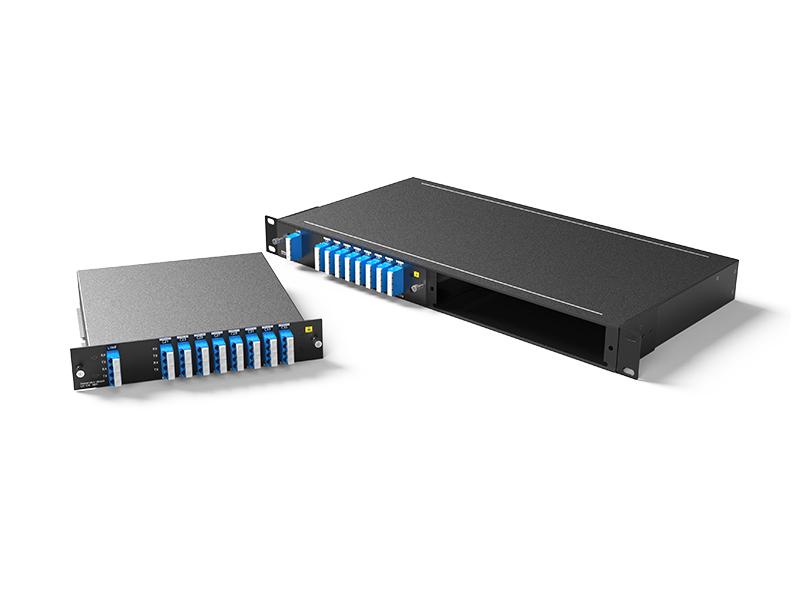

| LGX BOX Steckbares 2-Steckplatz-1HE-Rack | 2-Slot 1U Rack für LGX BOX |
Bestellinformationen
|
Produktnr. |
Produktbeschreibung |
|
DMD16-1U01-C2136 |
DWDM MUX DEMUX 16CH (C21-C36) mit EXP-Port, Dual-Fiber, LC/UPC, Plug-in LGX Box |
|
1U02-2LGX |
19-Zoll-1HE-Rack mit 2 Steckplätzen für LGX-Einschubboxen, 440 x 230 x 44 mm |
Hinweis: Wir bieten auch kundenspezifische Designs an. Bitte kontaktieren Sie uns per E-Mail.
