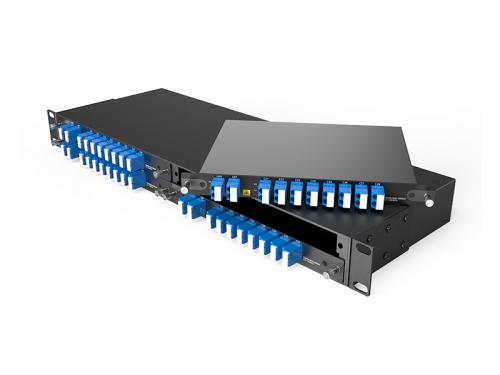

Dual Fiber 8CH C21-C28 DWDM MUX DEMUX, EXP-Port, LC/UPC, LGX-Box und 4 Steckplätze 1U Rack
Der 8-Kanal-DWDM-MUX/DEMUX wurde von FIBERWDM für Wellenlängen von C21 bis C28 entwickelt (übrigens können wir auch andere Wellenlängen kundenspezifisch anpassen); gemäß dem ITU-T G.694.1 100-GHz-Raster maximiert er die Kapazität des C-Band-Bereichs.
Der 8-Kanal-DWDM-Multiplexer/Demultiplexer ist ein rein passives LGX-Box-Modul und passt in ein 1-HE-Rack mit vier Steckplätzen. Die Einfügedämpfung beträgt (Wellenlängenanschlüsse < 2,4 dB; Leitungsdämpfung < 3,2 dB). In Verbindung mit DWDM-Verstärkern und einem DCM-Gerät ermöglicht das 8-Kanal-DWDM-Übertragungssystem die Übertragung über große Entfernungen.
Produktübersicht
8-Kanal-DWDM-Multiplexer/Demultiplexer (Dual Fiber)
Der Erweiterungsport zur zukünftigen Bandbreitenerhöhung ermöglicht es, die Netzwerkkapazität zu erhöhen, indem er mit dem Leitungsport eines anderen DWDM MUX/DEMUX verbunden wird, der unterschiedliche Wellenlängen unterstützt, ohne dass zusätzliche Glasfasern installiert oder gemietet werden müssen.
Leitungsverbindung
8-Kanal-DWDM-Multiplexer/Demultiplexer mit Dual-Glasfaserübertragung
8-Kanal-DWDM-MUX/DEMUX, unterstützt 8 unterschiedliche Kanäle in zwei Glasfasern für Punkt-zu-Punkt-Übertragung.
Es findet Anwendung in den Bereichen Rundfunk und Fernsehen, IDC, Finanzen, Regierung, Cloud, Massive Data und anderen Branchen.
Produktspezifikation
|
Wellenlänge |
8 Kanäle C21-C28 (oder andere Wellen) |
Kanalabstand |
100 GHz (0,8 nm) |
|
Kanalpassband |
±0,11 nm |
Technologie |
TFF (Dünnschichtfilter) |
|
Einfügungsdämpfung |
≤ 2,4 dB |
Verbindungsverlust |
≤ 3,2 dB |
|
Einfügungsdämpfung @ Port 1310 |
≤ 0,8 dB |
Einfügungsverlust @ 1% Mo |
≤ 26 dB |
|
Rückgabeverlust |
≥ 45 dB |
Richtwirkung |
≥ 45 dB |
|
Polarisationsmodus Dispersion |
≤ 0,1 ps |
Polarisationsabhängige Verluste |
≤ 0,3 dB |
|
Kanalisolierung |
Angrenzend ≥30dB
|
Temperatur |
Betriebstemperatur -40 bis 85 °C Lagerung -40 bis 85 °C |
|
Nettogewicht |
LGX-Box: 0,5 kg 2-Slot 1U Rack: 2,5 kg |
Abmessungen |
LGX-Verpackung: 214 x 150 x 20 mm 1HE-Rack: 440 x 160 x 44 mm |
Hinweis: Mit Steckverbindern angegeben.
Verpackungsinformationen
| LGX BOX Steckbares 4-Steckplatz-1HE-Rack | 4-Slot 1U Rack für LGX BOX |
Bestellinformationen
|
Produktnr. |
Produktbeschreibung |
|
DMD8-1U01-C2128 |
DWDM MUX DEMUX 8CH (C21-C28) mit EXP Dual Fiber, LC/UPC, Plug-in LGX Box |
|
1U02-4LGX |
19-Zoll-1HE-Rack mit 4 Steckplätzen für LGX-Einschubboxen, 440 x 160 x 44 mm |
Hinweis: Wir bieten auch kundenspezifische Designs an. Bitte kontaktieren Sie uns per E-Mail.
