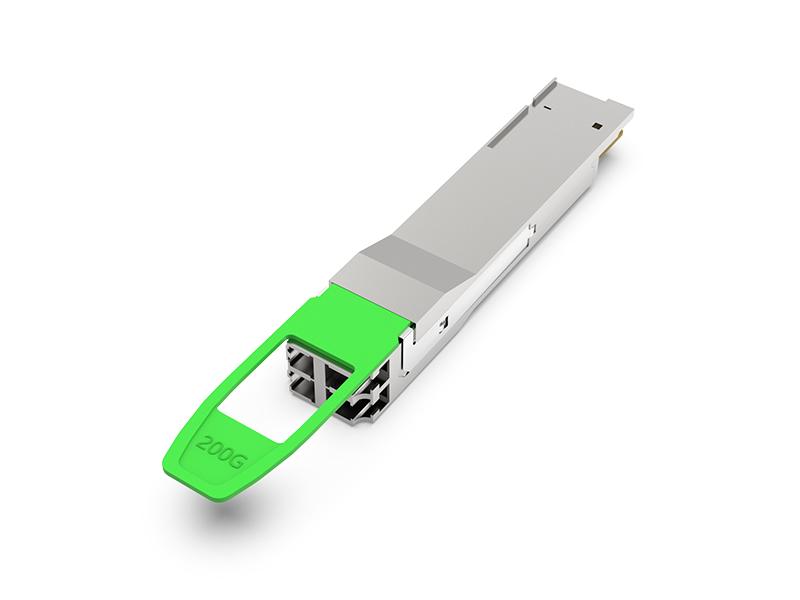

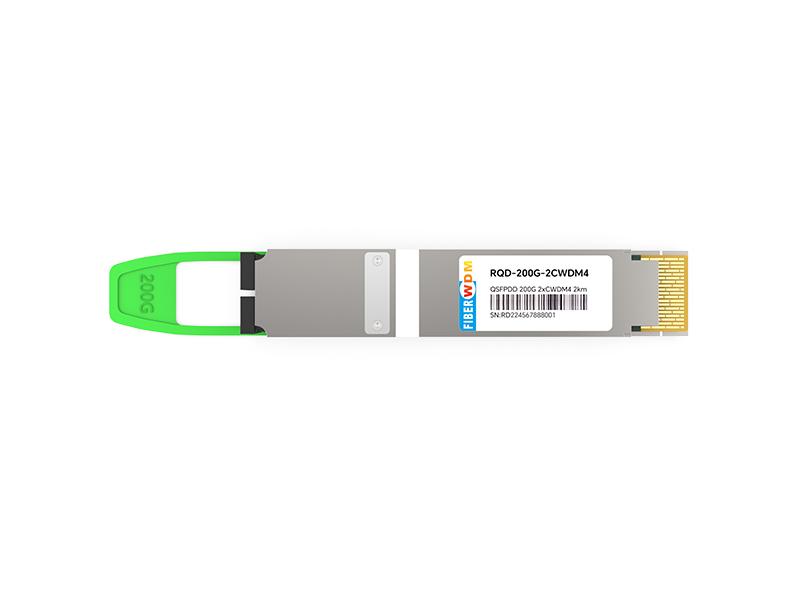

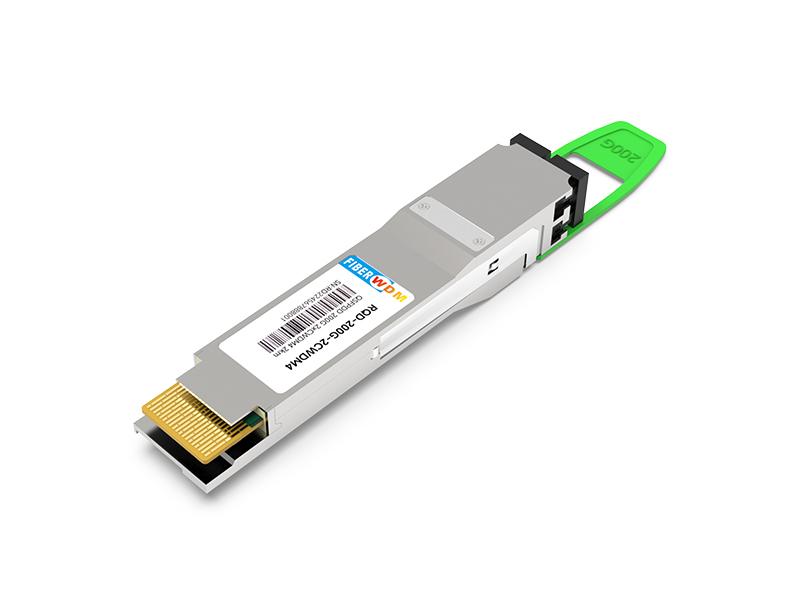

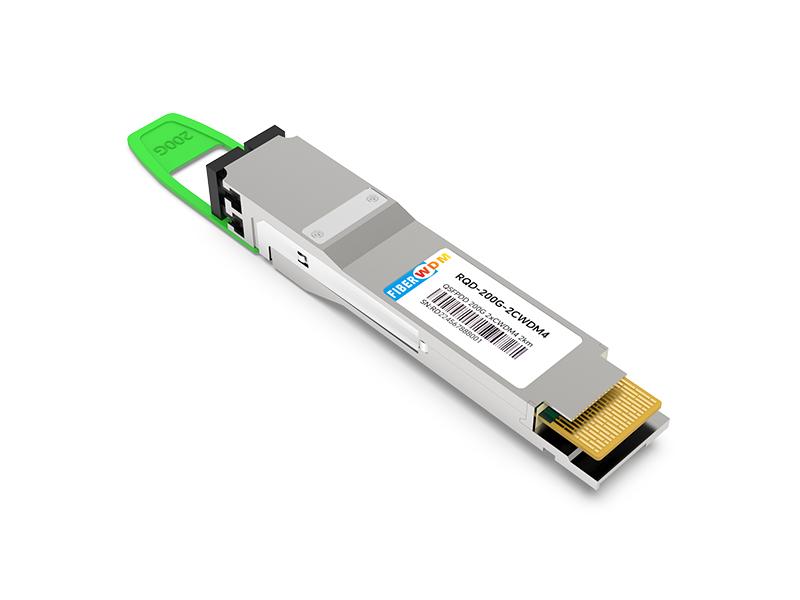

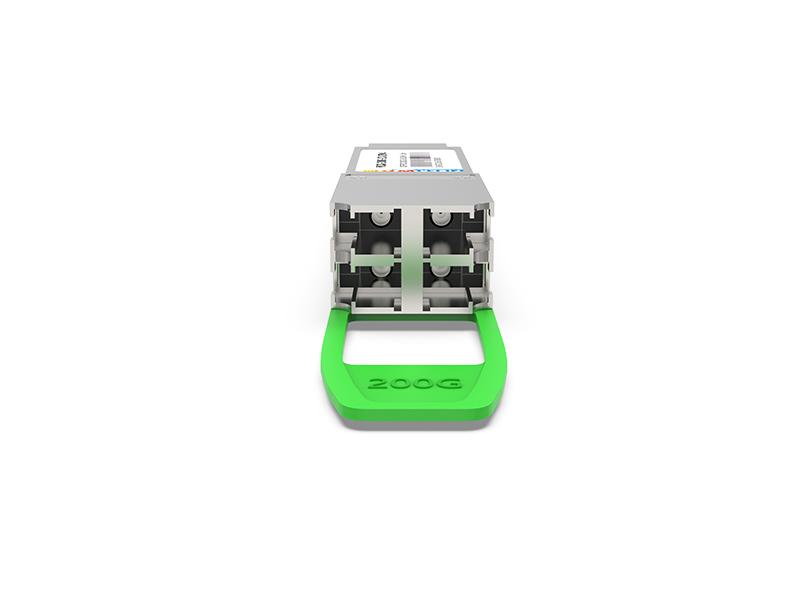

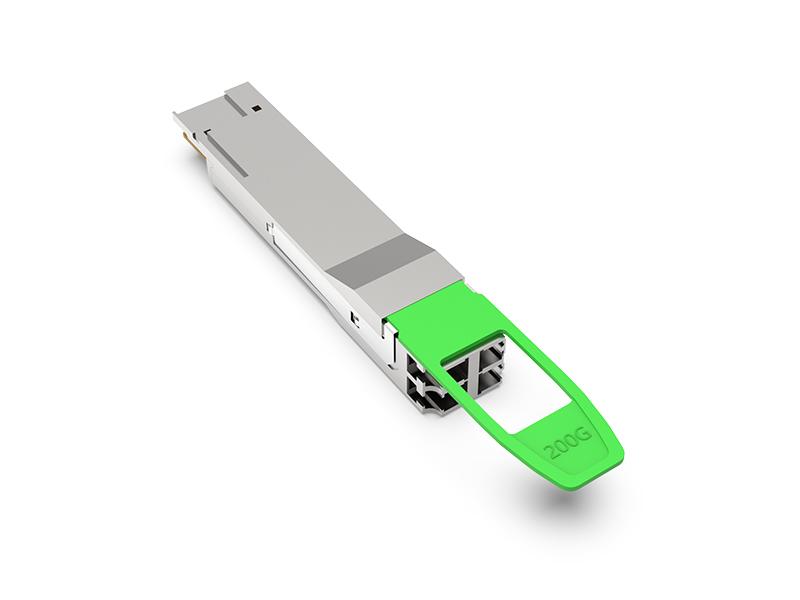

QSFPDD 200G 2xCWDM4 2km optischer Transceiver

RQD-200G-2CWDM4

Merkmale

• 8-Kanal-Vollduplex-Transceiver-Module
• Unterstützt aggregierte Bitraten von 8×25 Gbit/s
• Unterstützt bei Bedarf aggregierte Bitraten von 8 × 10 Gbit/s.
• 8-Kanal-DFB mit 2xCWDM4-Wellenlänge
• 8-Kanal-PIN-Fotodetektor
• Interne CDR-Schaltungen sowohl auf dem Empfänger- als auch auf dem Senderkanal
• Unterstützung für CDR-Umgehung
• Geringer Stromverbrauch <6,5 W
• Hot-Plug-fähiger QSFP-DD-Formfaktor
• Bis zu 2 km Reichweite für G.652 SMF
• Doppel-Duplex-LC-Steckdosen
• Betriebstemperatur des Gehäuses 0 °C bis +70 °C
• 3,3 V Versorgungsspannung
• RoHS-konform (bleifrei)

Anwendungen

• 200GBASE 2 x CWDM4 Ethernet
• Rechenzentrumsnetzwerk

Beschreibung

Die optischen Transceiver-Module RQD-200G-2CWDM4 von FiberWDM (200GE QSFP-DD 2xCWDM4) sind für den Einsatz in 2x100G-Ethernet-Verbindungen über 2 km Länge mit Singlemode-Glasfaser konzipiert. Sie sind kompatibel mit den MSA-Standards QSFP-DD und CWDM4. Digitale Diagnosefunktionen stehen über die I²C-Schnittstelle gemäß CMIS V4.0 zur Verfügung. Die Module wandeln 8 Kanäle elektrischer NRZ-Eingangsdaten mit 25 Gbit/s in 8 Kanäle optische NRZ-Signale mit 25 Gbit/s (2xCWDM4) um und umgekehrt. Dank der bewährten Schaltungstechnik von FiberWDM Technologies bieten sie zuverlässigen, langlebigen, leistungsstarken und stabilen Betrieb.

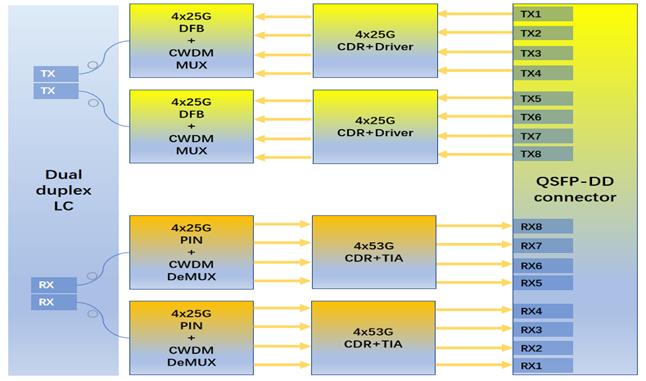

Abbildung 1. Modulblockdiagramm

Absolute Höchstbewertungen

Empfohlene Betriebsbedingungen

Elektrische Spezifikationen

Notiz:

Anmerkung 1. Die differentielle Eingangsspannungsamplitude wird zwischen TxnP und TxnN gemessen.

Anmerkung 2. Die differentielle Ausgangsspannungsamplitude wird zwischen RxnP und RxnN gemessen.

Optische Eigenschaften

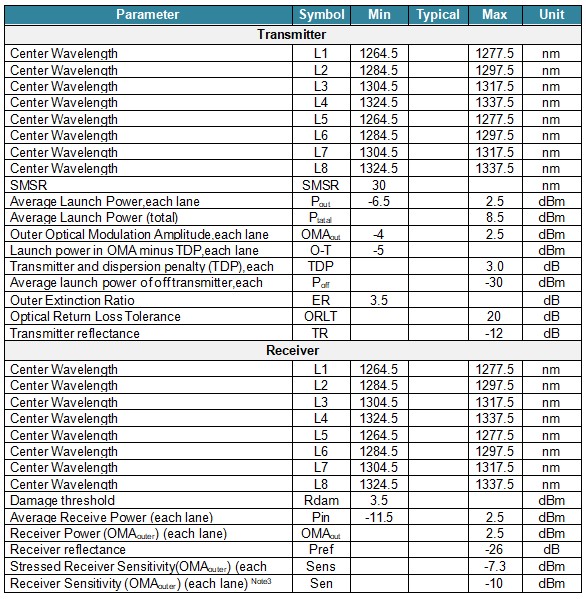

Tabelle 3 – Optische Eigenschaften

Notiz:

Anmerkung 3. Die Empfängerempfindlichkeit (OMA) pro Spur (maximal) bei einer Bitfehlerrate (BER) von 5 x 10-5 ist eine normative Spezifikation.

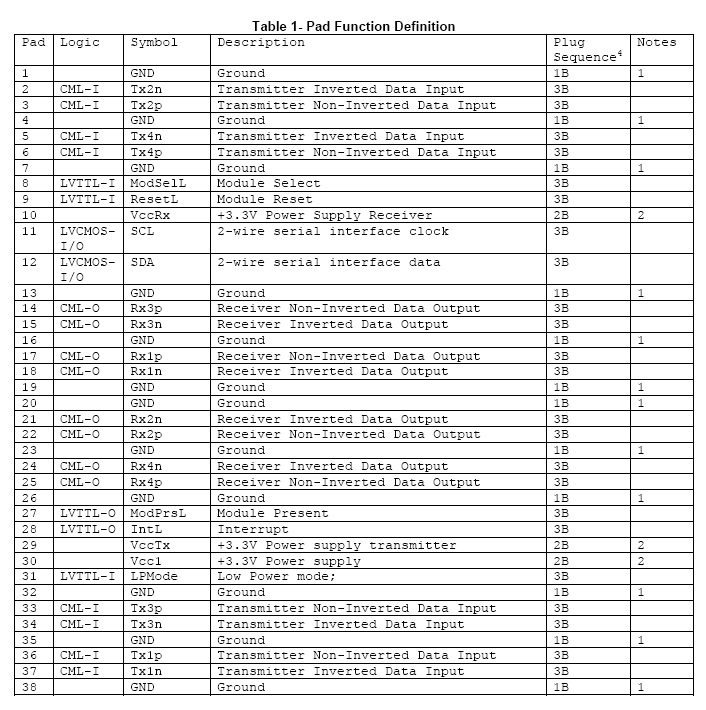

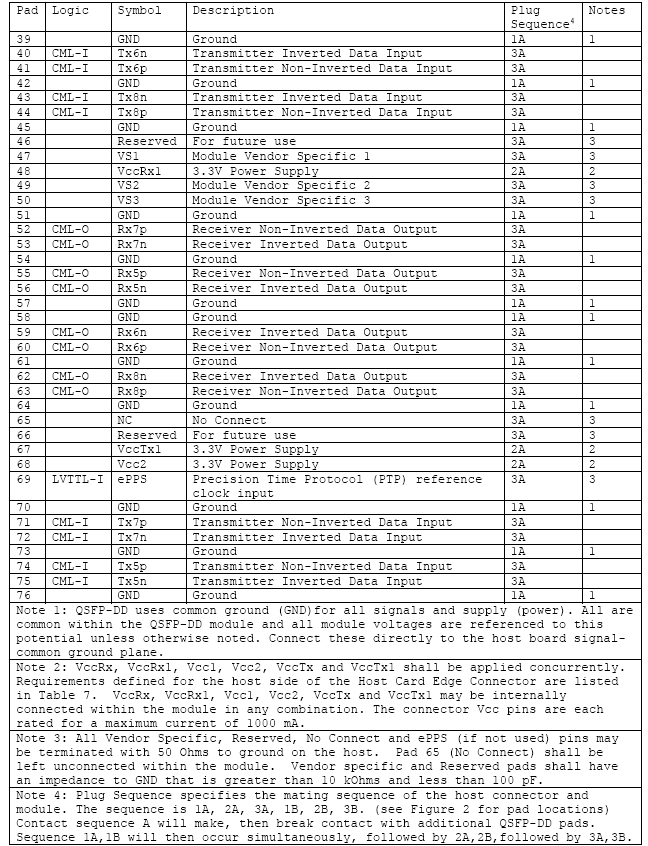

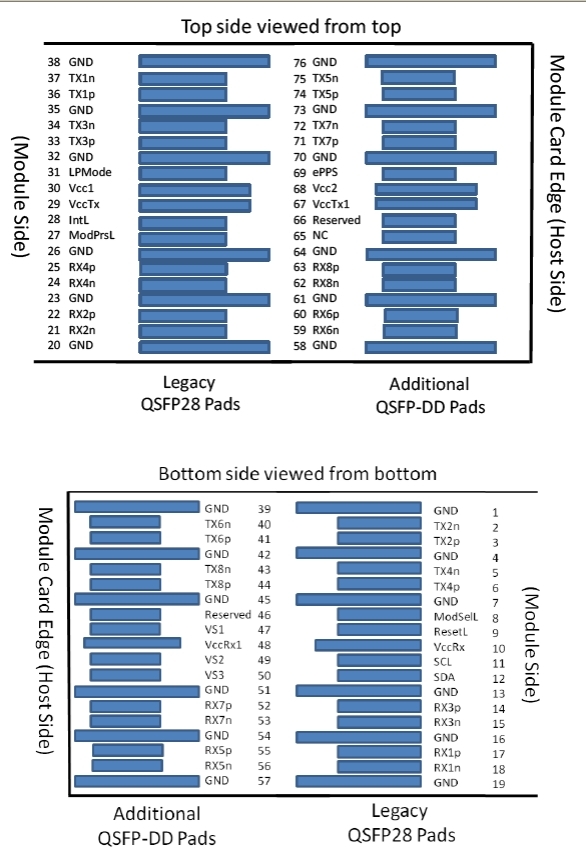

Pin-Beschreibung

ModSelL Pin

Das Eingangssignal ModSelL muss im QSFP-DD-Modul auf Vcc gezogen werden. Wenn ModSelL vom Host auf Low-Pegel gehalten wird, reagiert das Modul auf serielle 2-Draht-Kommunikationsbefehle. ModSelL ermöglicht den Betrieb mehrerer QSFP-DD-Module an einem einzigen 2-Draht-Schnittstellenbus. Ist ModSelL auf High-Pegel, reagiert das Modul nicht auf 2-Draht-Schnittstellenkommunikation vom Host und bestätigt diese auch nicht.

Um Konflikte zu vermeiden, darf das Hostsystem innerhalb der ModSelL-Deaktivierungszeit nach der Deaktivierung eines beliebigen QSFP-DD-Moduls keine 2-Draht-Schnittstellenkommunikation versuchen. Ebenso muss der Host mindestens die ModSelL-Aktivierungszeit abwarten, bevor er mit dem neu ausgewählten Modul kommuniziert. Die Aktivierungs- und Deaktivierungszeiten verschiedener Module können sich überschneiden, solange die oben genannten Zeitvorgaben eingehalten werden.

ResetL-Pin

Das ResetL-Signal muss im Modul auf Vcc gezogen werden. Ein Low-Pegel am ResetL-Signal, der länger als die minimale Impulslänge (t_Reset_init) anhält, initiiert einen vollständigen Modulreset und stellt alle Benutzereinstellungen des Moduls auf ihre Standardwerte zurück.

LPMode-Pin

LPMode ist ein Eingangssignal. Das LPMode-Signal muss im QSFP-DD-Modul auf Vcc gezogen werden. LPMode dient zur Steuerung des Leistungsmodus des Moduls. Siehe CMIS Abschnitt 6.3.1.3.

ModPrsL Pin

ModPrsL wird auf der Hostplatine mit Vcc Host verbunden und im Modul auf Low-Pegel gezogen. ModPrsL ist auf „Low“ gesetzt, sobald das Modul eingesteckt ist. Wenn das Modul aufgrund des Pull-up-Widerstands auf der Hostplatine nicht mit dem Hostanschluss verbunden ist, ist ModPrsL auf „High“ gesetzt.

IntL Pin

IntL ist ein Ausgangssignal. Es handelt sich um einen Open-Collector-Ausgang, der auf der Hostplatine an Vcc Host angeschlossen wird. Wenn das IntL-Signal auf Low gesetzt wird, signalisiert es eine Änderung des Modulzustands, einen möglichen Betriebsfehler des Moduls oder einen für das Hostsystem kritischen Status. Der Host identifiziert die Interruptquelle über die serielle 2-Draht-Schnittstelle. Das IntL-Signal wird auf High zurückgesetzt, nachdem alle gesetzten Interrupt-Flags ausgelesen wurden.

Netzteilfilterung

Die Hostplatine sollte die in Abbildung 3 dargestellte Stromversorgungsfilterung verwenden.

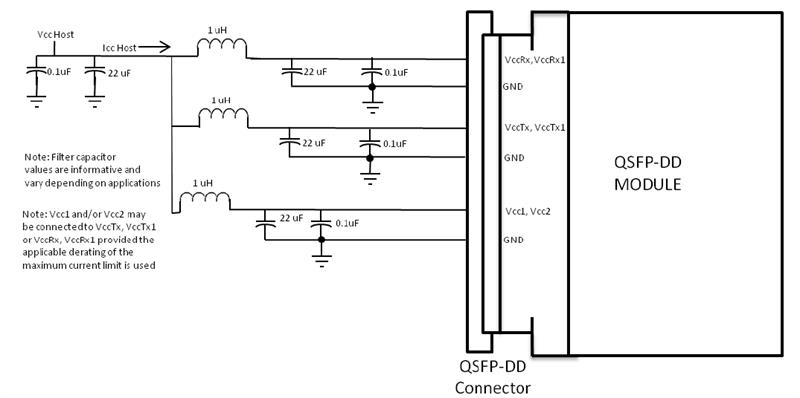

Abbildung 3. Filterung der Stromversorgung des Host-Boards

Optische Schnittstellenleitungen und Zuordnung

Der optische Schnittstellenanschluss ist ein Dual-Duplex-LC-Stecker.

Abbildung 4. Optischer Behälter

DIAGNOSTISCHE ÜBERWACHUNGSSCHNITTSTELLE

Die digitale Diagnoseüberwachungsfunktion ist bei allen FiberWDM QSFP DD-Produkten verfügbar. Eine serielle 2-Draht-Schnittstelle ermöglicht dem Benutzer die Kontaktaufnahme mit dem Modul.

Speicherstruktur und -abbildung

Aufgrund der Beschränkung auf acht Bit Adressen ist der vom Host direkt zugängliche Managementspeicher auf 256 Bytes begrenzt. Dieser ist unterteilt in Lower Memory (Adressen 00h bis 7Fh) und Upper Memory (Adressen 80h bis FFh).

Für alle Module außer den einfachsten wird ein größerer adressierbarer Verwaltungsspeicher benötigt. Dies wird durch eine Struktur von 128-Byte-Seiten sowie einen Mechanismus zur dynamischen Abbildung beliebiger 128-Byte-Seiten aus einem größeren internen Verwaltungsspeicherbereich in den oberen Speicherbereich des Hostsystems ermöglicht.

Die Adressierungsstruktur des zusätzlichen internen Verwaltungsspeichers ist in Abbildung 5 dargestellt. Der Verwaltungsspeicher innerhalb des Moduls ist als ein einziger, stets vom Host zugänglicher Adressraum von 128 Byte (Unterer Speicher) und als mehrere obere Adressräume von jeweils 128 Byte (Seiten) organisiert, von denen jeweils nur eine im oberen Speicher als vom Host sichtbar ausgewählt ist. Für Seiten, von denen mehrere Instanzen existieren (z. B. wenn ein Seitenblock mit derselben Seitennummer vorhanden ist), ist eine zweite Seitenauswahl möglich.

Diese Struktur unterstützt einen flachen 256-Byte-Speicher für passive Kupfermodule und ermöglicht den zeitnahen Zugriff auf Adressen im unteren Speicherbereich, z. B. für Flags und Monitore. Weniger zeitkritische Einträge, z. B. Seriennummern und Schwellenwerteinstellungen, sind über die Seitenauswahlfunktion im unteren Speicherbereich verfügbar. Bei komplexeren Modulen, die mehr Verwaltungsspeicher benötigen, muss der Host die verschiedenen Seiten bei Bedarf dynamisch in den adressierbaren oberen Speicherbereich des Hosts einbinden.

Hinweis: Die Speicherbelegung des Managementsystems orientiert sich weitgehend an der QSFP-Speicherbelegung. Diese Speicherbelegung wurde angepasst, um acht elektrische Leitungen zu unterstützen und den benötigten Speicherplatz zu begrenzen. Es wird das in QSFP übliche Verfahren mit einer einzigen Adresse verwendet. Paging ermöglicht zeitkritische Interaktionen zwischen Host und Modul.

Unterstützte Seiten

Für alle CMIS-konformen Geräte ist ein grundlegender 256-Byte-Teilbereich der Management-Speicherabbildung obligatorisch. Andere Bereiche sind nur für ausgelagerte Speichermodule verfügbar oder werden vom Modul explizit angegeben. Details zur Angabe unterstützter Management-Speicherbereiche finden Sie in CMIS V4.0.

Insbesondere ist die Unterstützung des unteren Speicherbereichs und der Seite 00h für alle Module erforderlich, einschließlich passiver Kupferkabel. Diese Seiten sind daher immer implementiert. Zusätzliche Unterstützung für die Seiten 01h, 02h und Bank 0 der Seiten 10h und 11h ist für alle Speichermodule mit Seitenverwaltung erforderlich.

Bank 0 der Seiten 10h–1Fh stellt spurspezifische Register für die ersten 8 Spuren bereit, und jede weitere Bank unterstützt weitere 8 Spuren. Beachten Sie jedoch, dass die Verteilung der Informationen auf die Bänke seitenspezifisch sein kann und nicht unbedingt mit der Gruppierung von Daten für 8 Spuren zusammenhängt.

Die Struktur ermöglicht die Erweiterung des Adressraums für bestimmte Modultypen durch die Zuweisung zusätzlicher Seiten. Darüber hinaus werden zusätzliche Seitenblöcke bereitgestellt.

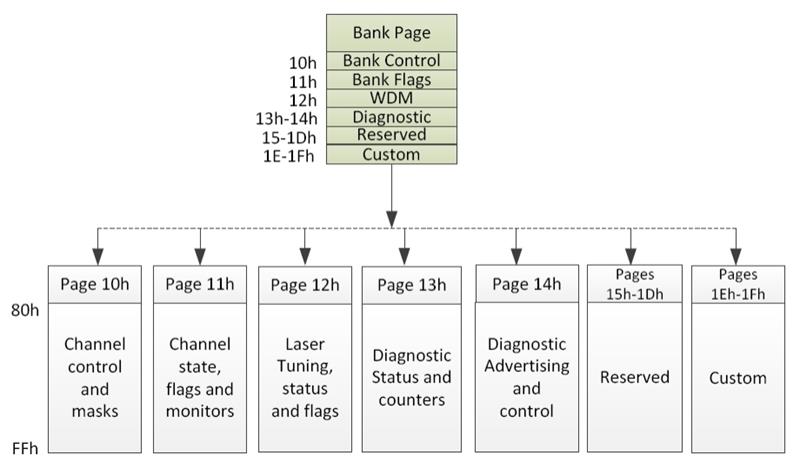

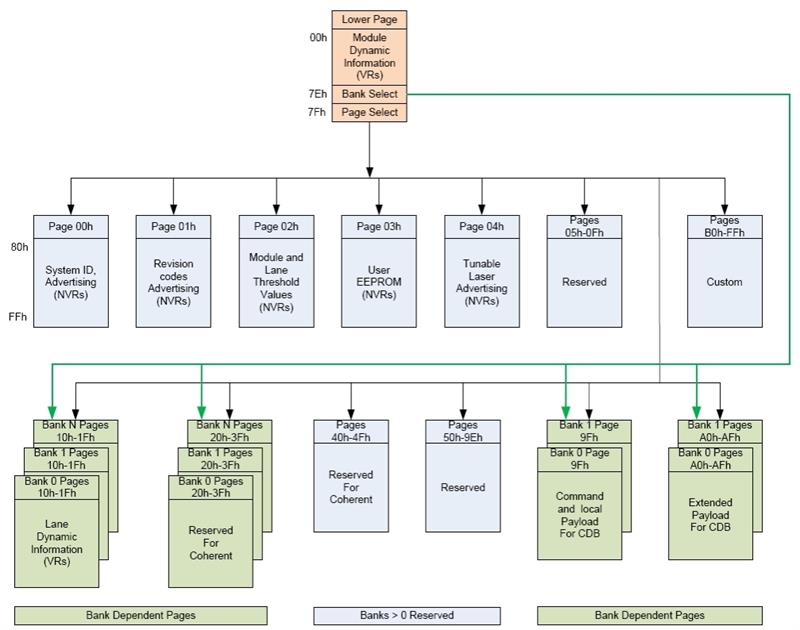

Abbildung 5. QSFP DD-Speicherbelegung

Mechanische Abmessungen

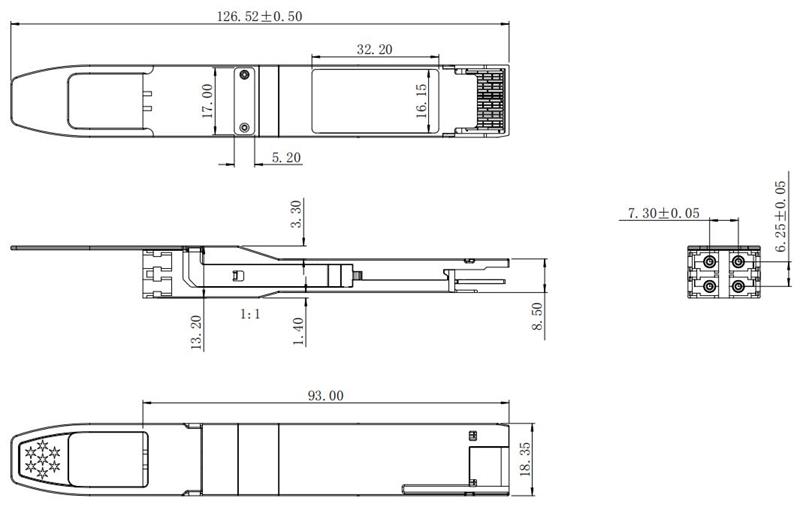

Abbildung 6. Mechanische Spezifikationen

Einhaltung gesetzlicher Bestimmungen

Die FiberWDM RQD-200G-2CWDM4-Transceiver sind Laserprodukte der Klasse 1. Sie sind nach folgenden Normen zertifiziert:

Referenzen

1.QSFPDD MSA

2.CMIS4.0

3.CWDM4 MSA

4. Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates „zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten“ vom 1. Juli 2011.

VORSICHT:

Die Verwendung anderer als der hier beschriebenen Steuerungs-, Einstellungs- oder Verfahrensweisen kann zu einer gefährlichen Strahlenbelastung führen.

Bestellinformationen
