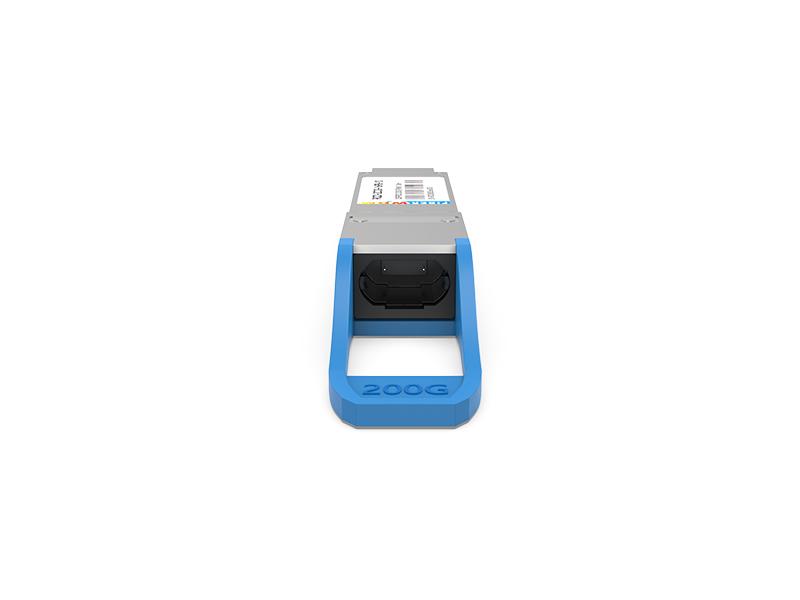

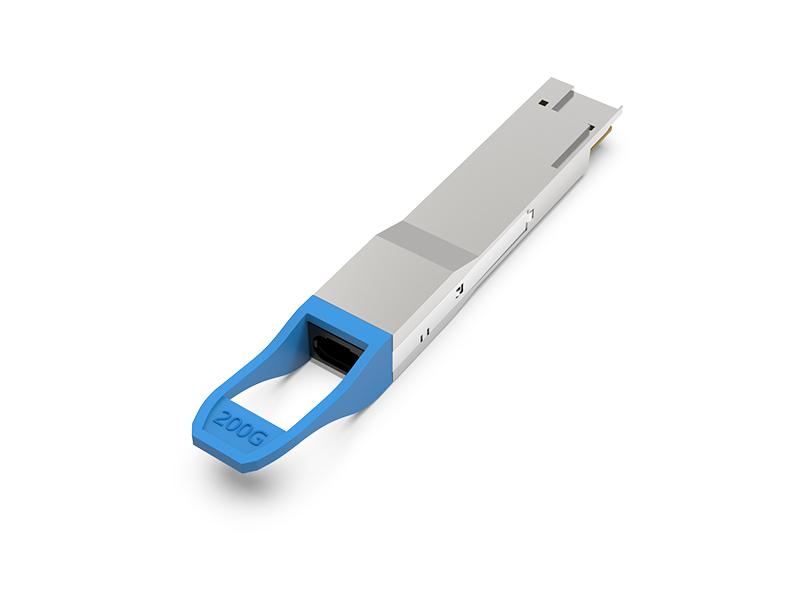

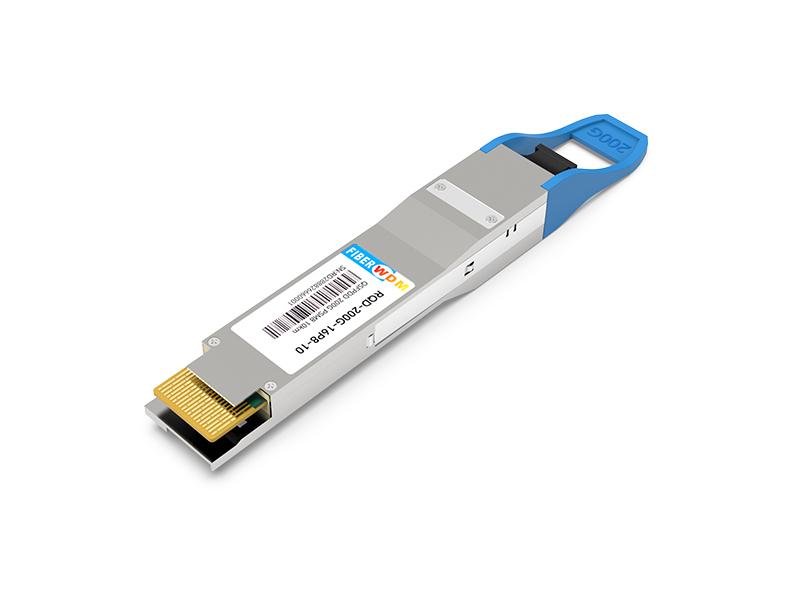

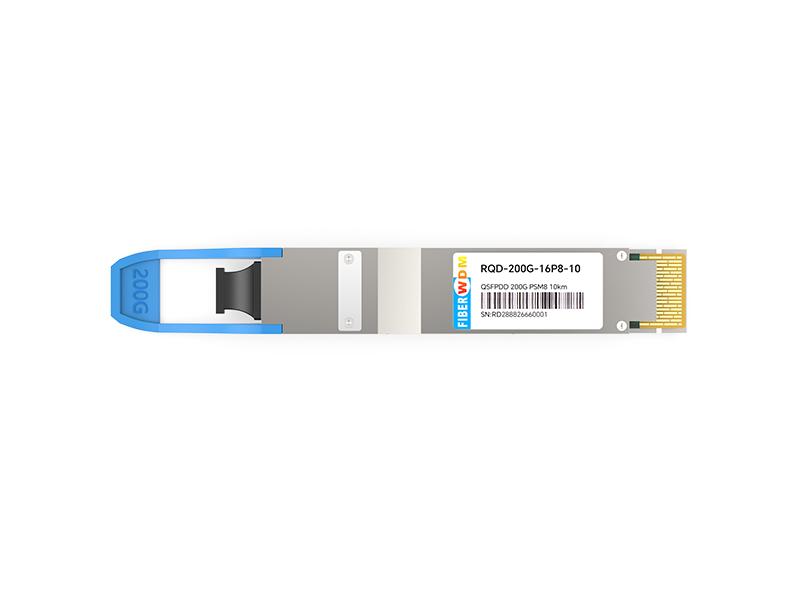

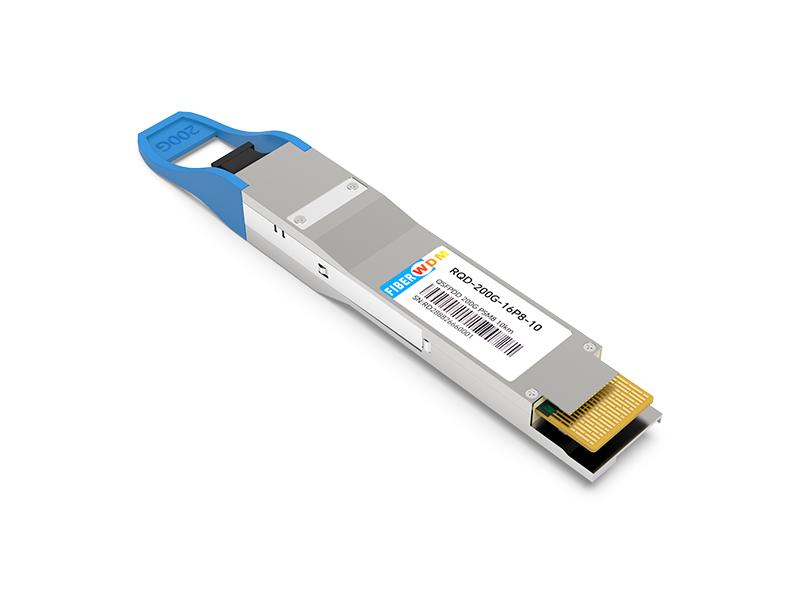

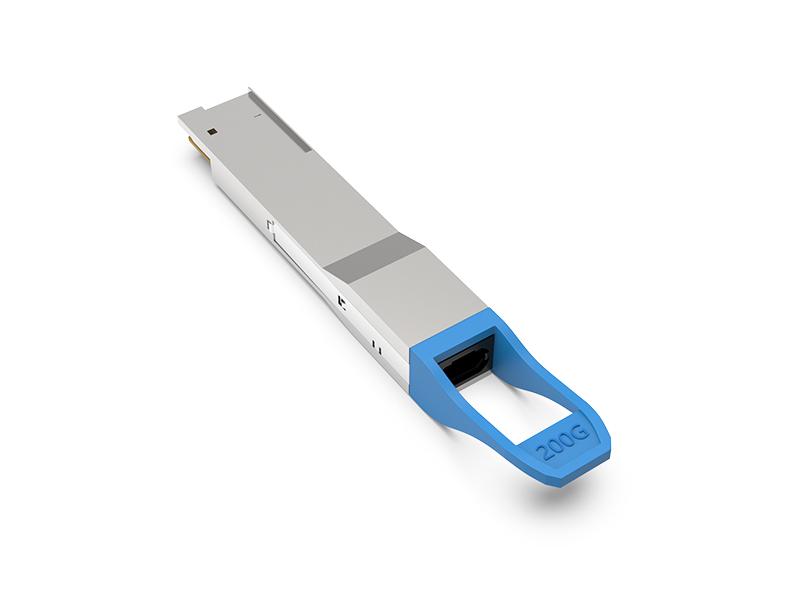

QSFPDD 200G PSM8 10km optischer Transceiver (MPO16)

QSFPDD 200G PSM8 10km optischer Transceiver (MPO16)

RQD-200G-16P8-10

Merkmale

• 8-Kanal-Vollduplex-Transceiver-Module
• Unterstützt aggregierte Bitraten von 8×25 Gbit/s
• Unterstützt bei Bedarf aggregierte Bitraten von 8 × 10 Gbit/s.
• 8 Kanäle 1310 nm DFB
• 8-Kanal-PIN-Fotodetektor-Array
• Interne CDR-Schaltungen sowohl auf dem Empfänger- als auch auf dem Senderkanal
• Unterstützung für CDR-Umgehung
• Geringer Stromverbrauch <6,5 W
• Hot-Plug-fähiger QSFP-DD-Formfaktor
• Bis zu 10 km Reichweite für G.652 SMF
• Einzelner männlicher MPO16(APC 8-Grad)-Steckverbinder
• Betriebstemperatur des Gehäuses 0 °C bis +70 °C
• 3,3 V Versorgungsspannung
• RoHS-konform (bleifrei)

Anwendungen

• 2×100G Ethernet-Verbindungen
• Infiniband DDR/EDR
• Rechenzentrums- und Unternehmensnetzwerke

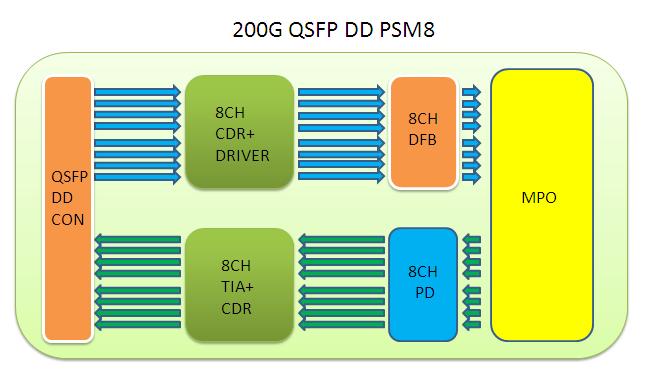

Abbildung 1. Modulblockdiagramm

Der 200G QSFP DD PSM8 ist ein paralleler Transceiver. Die DFB- und PIN-Array-Bauweise ist eine Schlüsseltechnologie; über das I2C-System kann die Kommunikation mit dem Modul hergestellt werden.

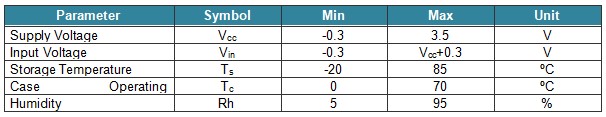

Absolute Höchstbewertungen

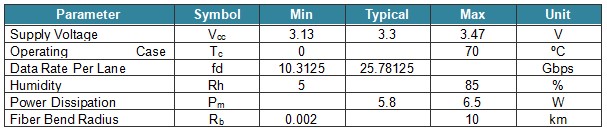

Empfohlene Betriebsbedingungen

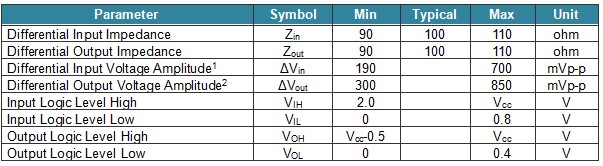

Elektrische Spezifikationen

Notiz:

1. Die differentielle Eingangsspannungsamplitude wird zwischen TxnP und TxnN gemessen.

2. Die differentielle Ausgangsspannungsamplitude wird zwischen RxnP und RxnN gemessen.

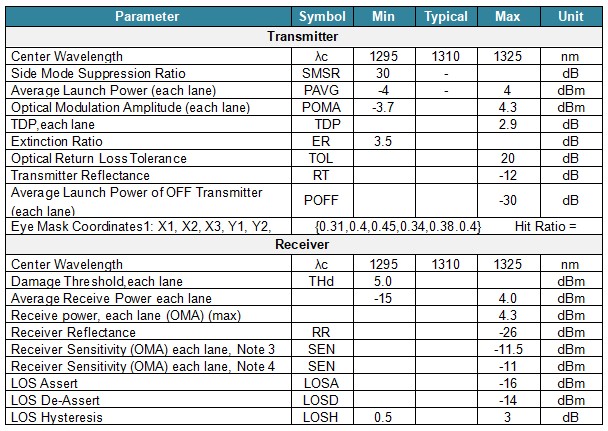

Optische Eigenschaften

Notiz:

1. Selbst wenn der TDP < 1 dB ist, muss der OMA min den hier angegebenen Mindestwert überschreiten.

2. Der Empfänger muss in der Lage sein, eine kontinuierliche Einwirkung eines modulierten optischen Eingangssignals mit dieser Leistungsstufe auf einer Spur ohne Beschädigung zu tolerieren. Der Empfänger muss bei dieser Eingangsleistung nicht korrekt funktionieren.

3. Die Empfindlichkeit ist bei einer Bitfehlerrate (BER) von 5E-5 bei 25,78125 Gbit/s angegeben.

4. Die Empfindlichkeit ist bei einer Bitfehlerrate (BER) von 1E-12 bei 10,3125 Gbit/s angegeben.

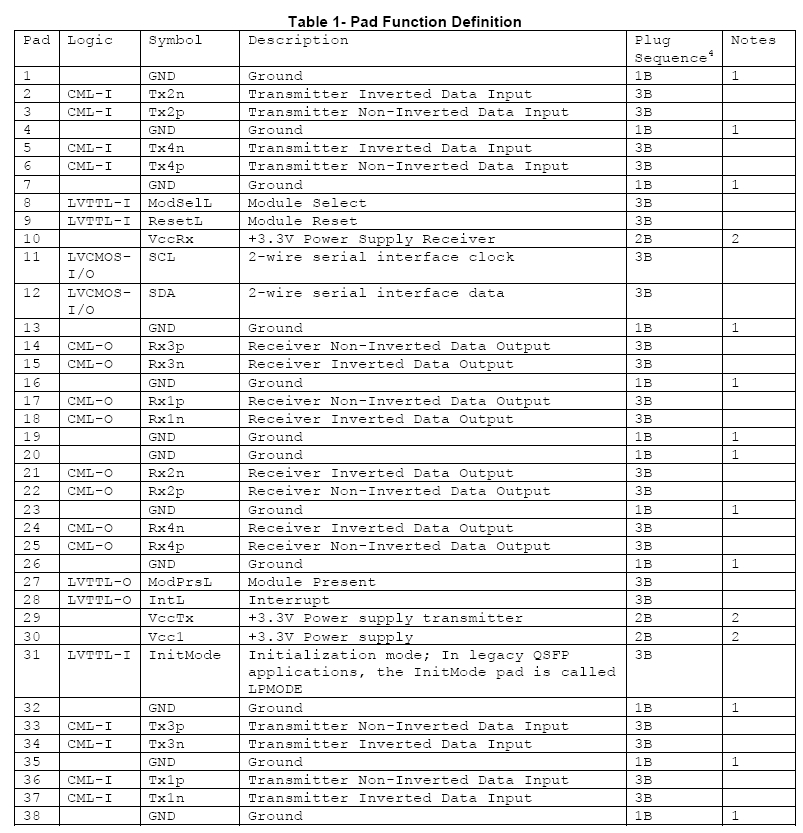

Pin-Beschreibung

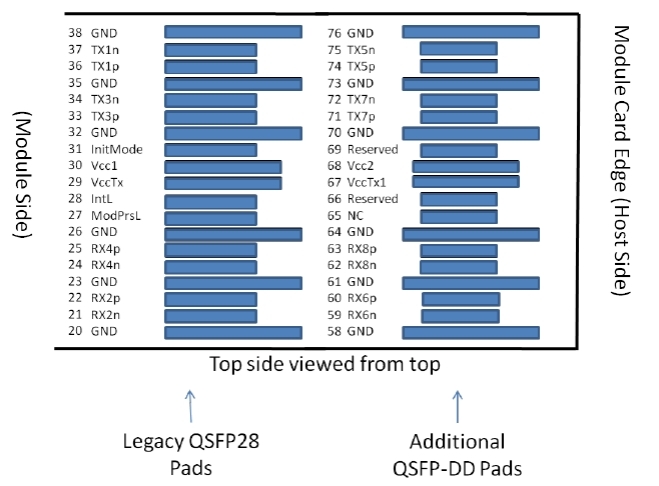

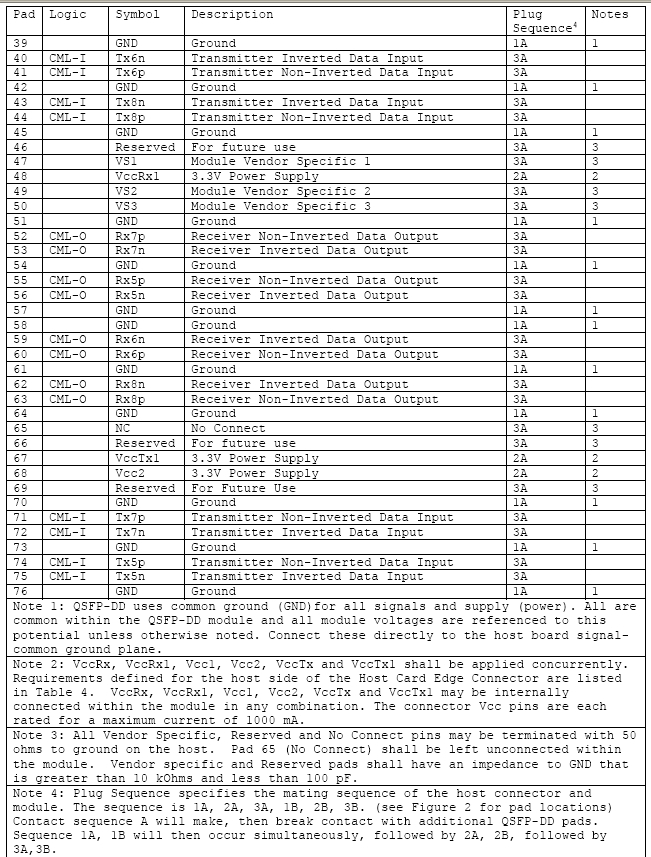

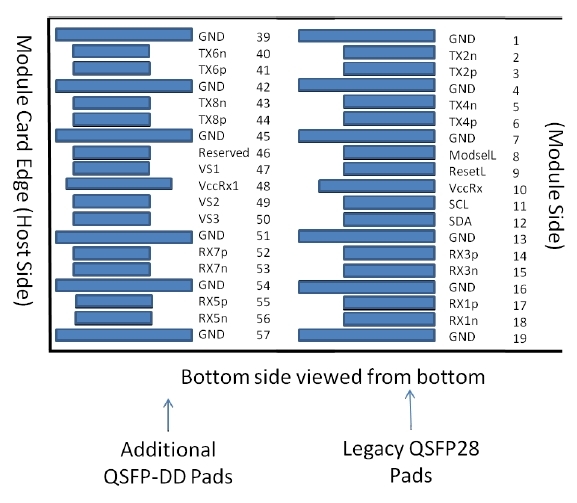

Abbildung 2. Details zur elektrischen Pinbelegung

ModSelL Pin

Das Eingangssignal ModSelL muss im QSFP-DD-Modul auf Vcc gezogen werden. Wenn ModSelL vom Host auf Low-Pegel gehalten wird, reagiert das Modul auf serielle 2-Draht-Kommunikationsbefehle. ModSelL ermöglicht den Betrieb mehrerer QSFP-DD-Module an einem einzigen 2-Draht-Schnittstellenbus. Ist ModSelL auf High-Pegel, reagiert das Modul nicht auf 2-Draht-Schnittstellenkommunikation vom Host und bestätigt diese auch nicht.

Um Konflikte zu vermeiden, darf das Hostsystem innerhalb der ModSelL-Deaktivierungszeit nach der Deaktivierung eines beliebigen QSFP-DD-Moduls keine 2-Draht-Schnittstellenkommunikation versuchen. Ebenso muss der Host mindestens die ModSelL-Aktivierungszeit abwarten, bevor er mit dem neu ausgewählten Modul kommuniziert. Die Aktivierungs- und Deaktivierungszeiten verschiedener Module können sich überschneiden, solange die oben genannten Zeitvorgaben eingehalten werden.

ResetL-Pin

Das ResetL-Signal muss im Modul auf Vcc gezogen werden. Ein Low-Pegel am ResetL-Signal, der länger als die minimale Impulslänge (t_Reset_init) (siehe Tabelle 13) anhält, initiiert einen vollständigen Modulreset und stellt alle Benutzereinstellungen des Moduls auf ihre Standardwerte zurück.

InitMode Pin

InitMode ist ein Eingangssignal. Das InitMode-Signal muss im QSFP-DD-Modul auf Vcc gezogen werden. Mit dem InitMode-Signal kann der Host festlegen, ob das QSFP-DD-Modul per Host-Software (InitMode aktiv High) oder per Modul-Hardware (InitMode inaktiv Low) initialisiert wird. Bei Host-Software-Steuerung verbleibt das Modul im Energiesparmodus, bis die Software den Übergang in den Hochleistungsmodus gemäß Abschnitt 7.5 aktiviert. Bei Hardware-Steuerung (InitMode inaktiv Low) kann das Modul nach Initialisierung der Management-Schnittstelle sofort in den Hochleistungsmodus wechseln. Der Host darf den Zustand dieses Signals nicht ändern, solange das Modul vorhanden ist. In älteren QSFP-Anwendungen wird dieses Signal als LPMode bezeichnet. Eine Beschreibung des Signals finden Sie in SFF-8679.

ModPrsL Pin

ModPrsL muss auf der Hostplatine an Vcc Host angeschlossen und im Modul geerdet werden. ModPrsL ist auf „Low“ gesetzt, wenn das Modul eingesteckt ist, und auf „High“, wenn das Modul nicht am Hostanschluss angeschlossen ist.

IntL Pin

IntL ist ein Ausgangssignal. Es handelt sich um einen Open-Collector-Ausgang, der auf der Hostplatine an Vcc Host angeschlossen werden muss. Wenn das IntL-Signal auf Low gesetzt wird, signalisiert dies eine Änderung des Modulzustands, einen möglichen Betriebsfehler des Moduls oder einen für das Hostsystem kritischen Status. Der Host identifiziert die Interruptquelle über die serielle 2-Draht-Schnittstelle. Das IntL-Signal wird auf High zurückgesetzt, nachdem alle gesetzten Interrupt-Flags ausgelesen wurden.

Netzteilfilterung

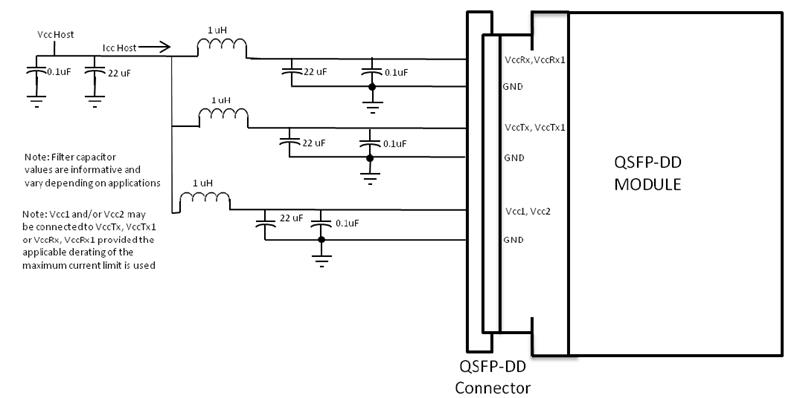

Die Hostplatine sollte die in Abbildung 3 dargestellte Stromversorgungsfilterung verwenden.

Abbildung 3. Filterung der Stromversorgung des Host-Boards

Optische Schnittstellenleitungen und Zuordnung

Der optische Schnittstellenanschluss ist ein männlicher MPO16-Stecker.

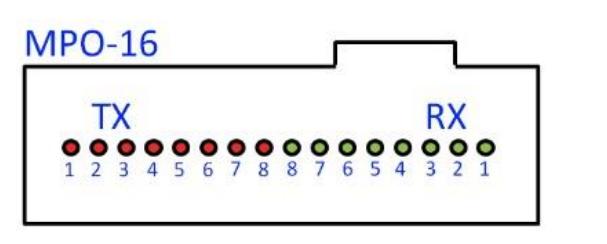

Abbildung 4. Optische Buchse und Kanalausrichtung

DIAGNOSTISCHE ÜBERWACHUNGSSCHNITTSTELLE

Die digitale Diagnoseüberwachungsfunktion ist bei allen FiberWDM QSFP DD-Produkten verfügbar. Eine serielle 2-Draht-Schnittstelle ermöglicht dem Benutzer die Kommunikation mit dem Modul.

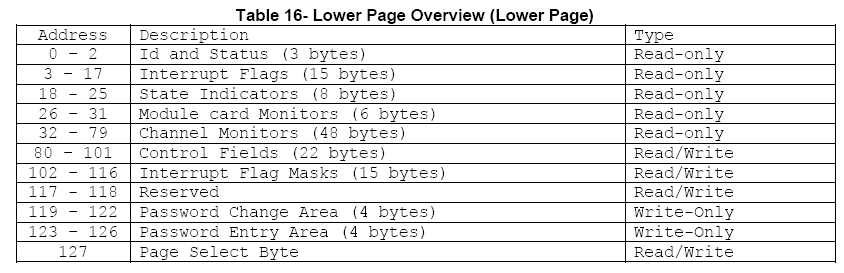

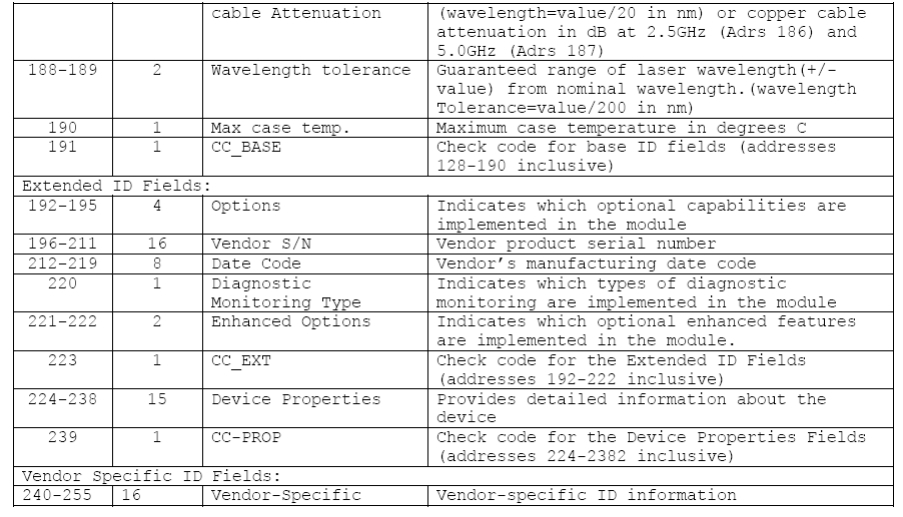

Die Speicherstruktur ist in Abbildung 5 dargestellt. Der Speicherbereich ist in einen unteren, einseitigen Adressraum von 128 Byte und mehrere obere Adressraumseiten unterteilt. Diese Struktur ermöglicht den zeitnahen Zugriff auf Adressen im unteren Adressraum, z. B. Interrupt-Flags und Monitore. Weniger zeitkritische Einträge, z. B. serielle ID-Informationen und Schwellenwerteinstellungen, sind über die Seitenauswahlfunktion verfügbar. Die Struktur ermöglicht zudem die Adresserweiterung durch Hinzufügen weiterer oberer Adressraumseiten nach Bedarf.

Die verwendete Schnittstellenadresse ist A0xh und dient hauptsächlich der Verarbeitung zeitkritischer Daten wie Interrupts, um ein einmaliges Auslesen aller Daten im Zusammenhang mit einem Interrupt zu ermöglichen. Nach dem Auslösen eines Interrupts (IntL) kann der Host das Flag-Feld auslesen, um den betroffenen Kanal und den Flag-Typ zu ermitteln.

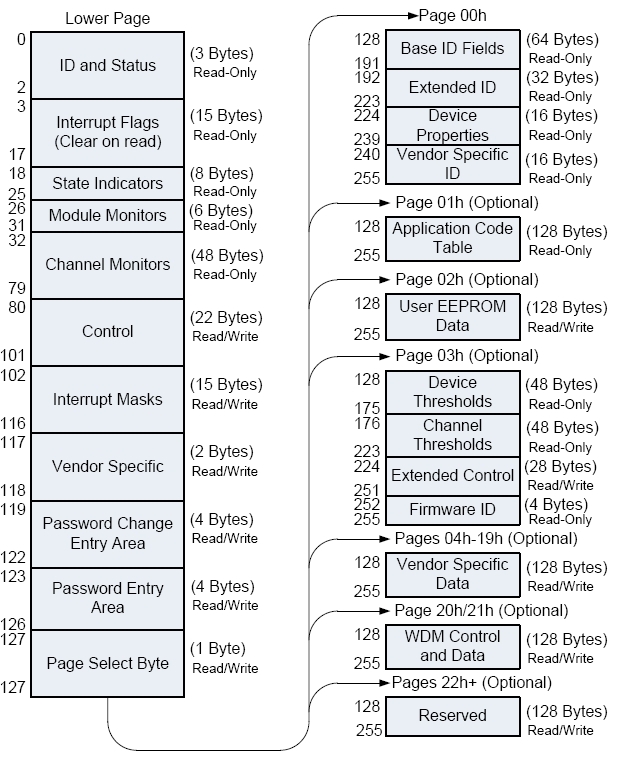

Abbildung 5. QSFP28-Speicherbelegung

Abbildung 6. Speicherkarte

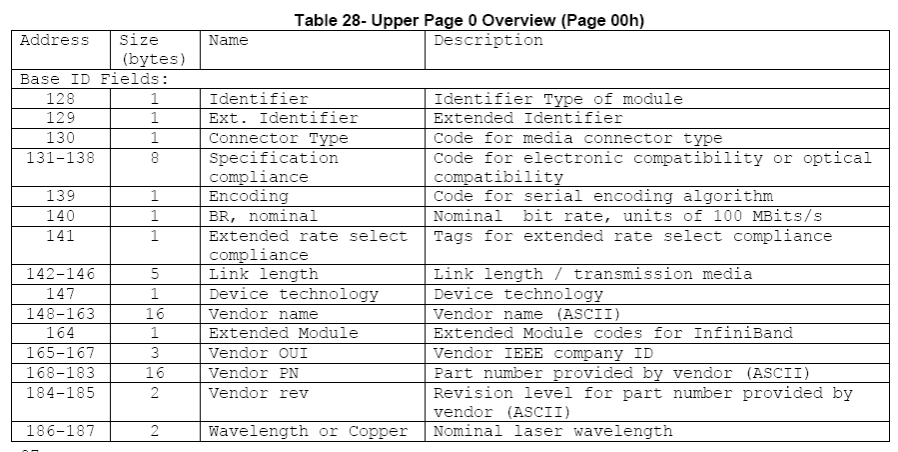

Abbildung 7. Seite 00 Speicherbelegung

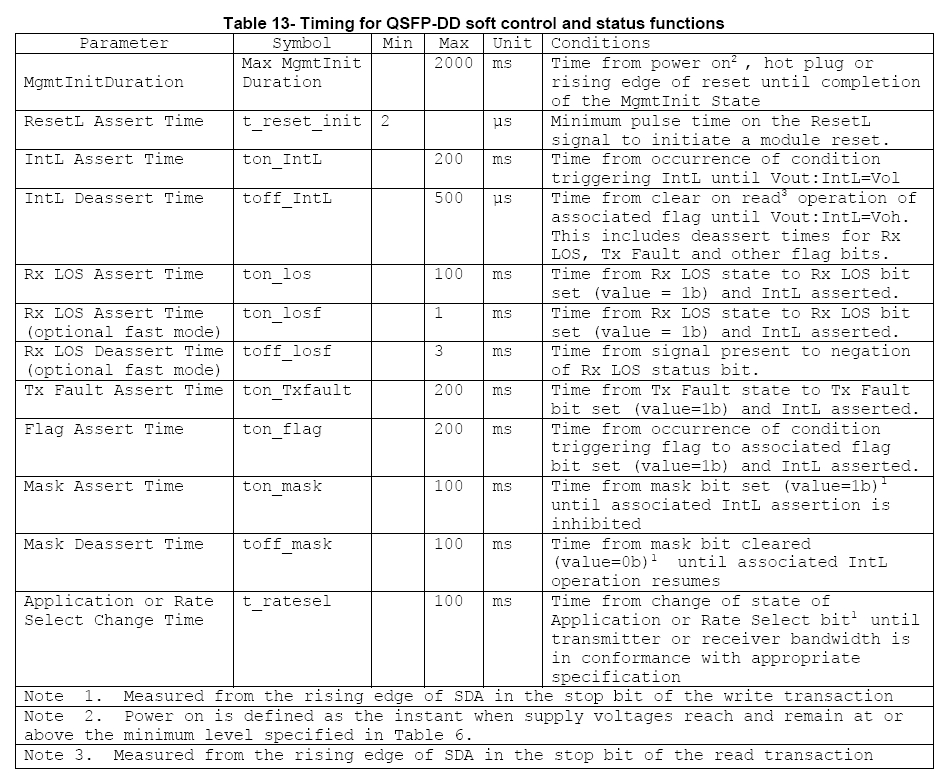

Zeitsteuerung für Soft-Control- und Statusfunktionen

Abbildung 8. Zeitvorgaben

Mechanische Abmessungen

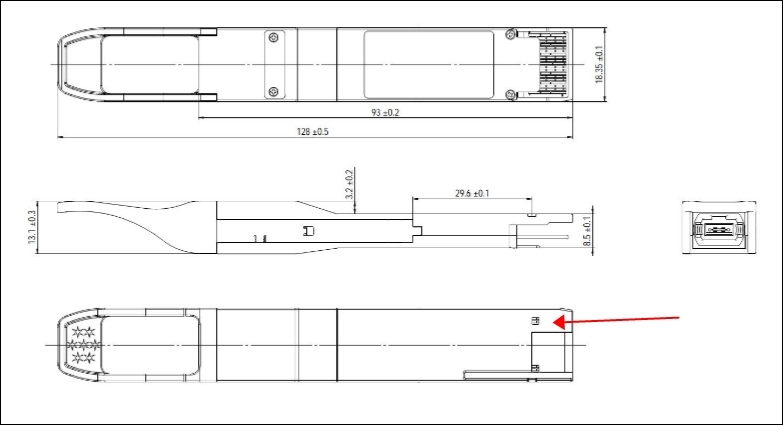

Abbildung 10. Mechanische Spezifikationen

Einhaltung gesetzlicher Bestimmungen

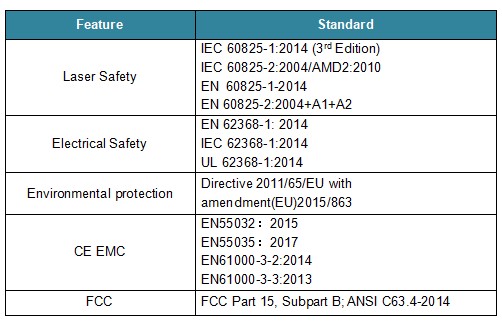

FiberWDM RQD-200G-16P8-10 sind Laserprodukte der Klasse 1. Sie sind nach folgenden Normen zertifiziert:

Entspricht den Leistungsstandards der FDA für Laserprodukte, mit Ausnahme der Abweichungen gemäß Laser Notice Nr. 50 vom 24. Juni 2007.

Referenzen

1.QSFP DD MAS Rev4.0

2. Ethernet 100GBASE-PSM4 IEEE802.3bm

VORSICHT:

Die Verwendung anderer als der hier beschriebenen Steuerungs-, Einstellungs- oder Verfahrensweisen kann zu einer gefährlichen Strahlenbelastung führen.

Bestellinformationen
