High-Power EDFA Fiber Amplifier 23dBm
Hochleistungs-EDFA-Faserverstärker 23dbm

Hochleistungs-EDFA-Faserverstärker 23dbm

Featureï¼

  • Polarisation - unempfindlich
  • hohe Stabilität und Zuverlässigkeit
  • Hochpumpe - Effizienz
  • breite Bandbreite, die C- und L -Bänder abdecken (1525 - 1565nm)
  • Niedriggeräusche Abbildung (4 - 6 dB)
  • Niedriger Einfügungsverlust
Jetzt anfragen Herunterladen
  • Produktdetail

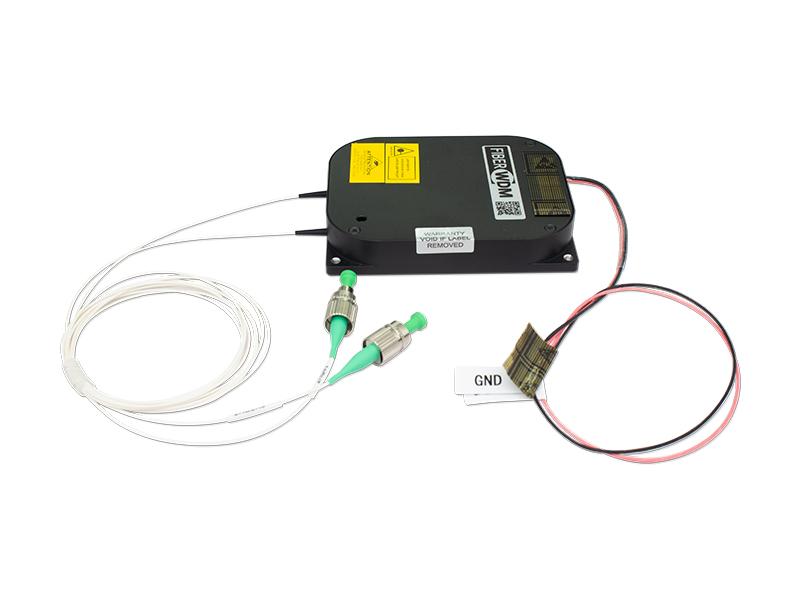

Hochleistungs-EDFA-Faserverstärker 23dbm

rd-edfa-m3-c1-N-23DBM-09SM-1M-FC/APC

Der EDFA von Fiberwdm ist ein Hochleistungsfaserverstärker für optische Kommunikationssysteme. Es arbeitet mit einem Wellenlängenbereich von 1527-1565 nm und liefert eine optische Leistung von bis zu 23 dBm mit einer Rauschzahl von ≤ 5,5 dB und einem Renditeverlust von ≥ 45 dB, wodurch eine effiziente Signalverstärkung gewährleistet ist. Mit einem Betriebstemperaturbereich von -10 bis +60 ° C ist es für verschiedene Umgebungsbedingungen geeignet. Ausgestattet mit einer RS232-Schnittstelle und mehreren Alarmfunktionen erleichtert sie eine einfache Überwachung und Wartung, was es zu einer idealen Wahl für die Langstreckenübertragungs- und Hochgebietsanwendungen macht.

optische Spezifikationen VIen

<33

Parameter

min

Typ.

max

Einheit

Betriebswellenlänge

1527

1550.12

1565

nm

optische Eingabeleistung

-15 -5 5

dbm

optische Ausgabeleistung

13 23

23

dbm

Rauschfigur@Pin = -5dbmï¼ pout = 23 dbm

- - 5,5

db

Polarisationskorrelationsgewinn

- -

0,5

db

Polarisationsmodus Dispersion

- -

0,5

ps

Eingaberenditeverlust

45 - -

db

Ausgaberücklaufverlust

45 - -

db

Betriebsmodus

apc、 ACC

Arbeitsumgebung

<331 <332 <333 Lagertemperatur <334 <335 <336 -40 <337 <338-<339
Parameter min Typ. max Einheit

Arbeitstemperatur

-10

+25

+60

+80

relative Luftfeuchtigkeit

0 - 90

%

max Einheit Stromverbrauch -
Elektrische Spezifikationen VUNIGN Parameter min Typ.

Stromversorgung

+4.75

+5

+5.25

v

8

w

Anschlusstyp

Kommunikation: RS232 26-Pin-Tonhöhe 2,0-mm-Anschluss. PIN -Zuordnung wie unten.

vcc_3.3v <668 <669

Pin

Bezeichnung

Symbol

Level

Beschreibung <660 1 <666

p

-

3,3 V Netzteil

2

vcc_3.3v

p

-

3,3 V Netzteil

3

GND

p

-

Power Ground

4

GND

p

-

Power Ground

5

nc

f

-

Nicht verbunden

6

nc

f

-

Nicht verbunden

7

nc

f

-

Nicht verbunden

8

nc

f

-

Nicht verbunden

9

output_alarm

o

lvttl

Ausgangsstromalarm

10

input_alarm

o

lvttl

Eingangsleistung Alarm

11

pumptem_alarm

o

lvttl

Pumpentemperaturalarm

12

PUMP_CURLENTERAM

o

lvttl

Pumpenstromalarm

13

nc

f

-

Nicht verbunden

14

moduletem_alarm

o

lvttl

Modultemperatur

Alarm

15

nc

f

-

Nicht verbunden

16

nc

f

-

Nicht verbunden

17

nc

f

-

Nicht verbunden

18

Zurücksetzen

i

-

externes Reset -Eingang

19

GND

p

-

Power Ground

20

GND

p

-

Power Ground

21

rxd

i

RS232

Serielle Dateneingabe

22

TXD

o

RS232

Seriendatenausgabe

23

GND

p

-

Power Ground

24

GND

p

-

Power Ground

25

vcc_3.3v

p

-

3,3 V Netzteil

26

vcc_3.3v

p

-

3,3 V Netzteil

Note1: P: Stromversorgung; I: Eingabe; O: Ausgabe; F: Überhang.

Note2: Alarmmeldung ist verfügbar, wenn alle Ausgabemalarmnadeln niedrig sind.

Note3: Eingang der externen Reset ist aktiv.

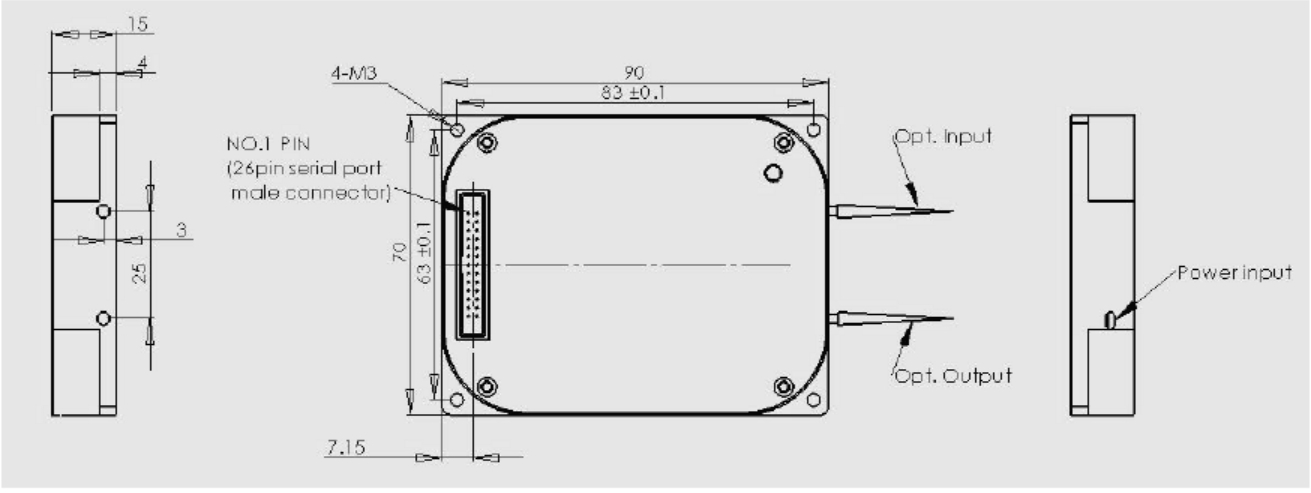

Mechanische Struktur:

EDFA Optical Amplifier

Pigtail:

Artikel

Spezifikationen

Faserfarbe

Weiß

Fasertyp

G657A 900 -mm -Rohr

Zopflänge

1000 ± 10 mm

Anschlusstyp

fc/apc
