Integriertes 48/96CH DWDM EDFA-Glasfaserverstärkermodul

Integriertes 48/96CH DWDM EDFA-Glasfaserverstärkermodul

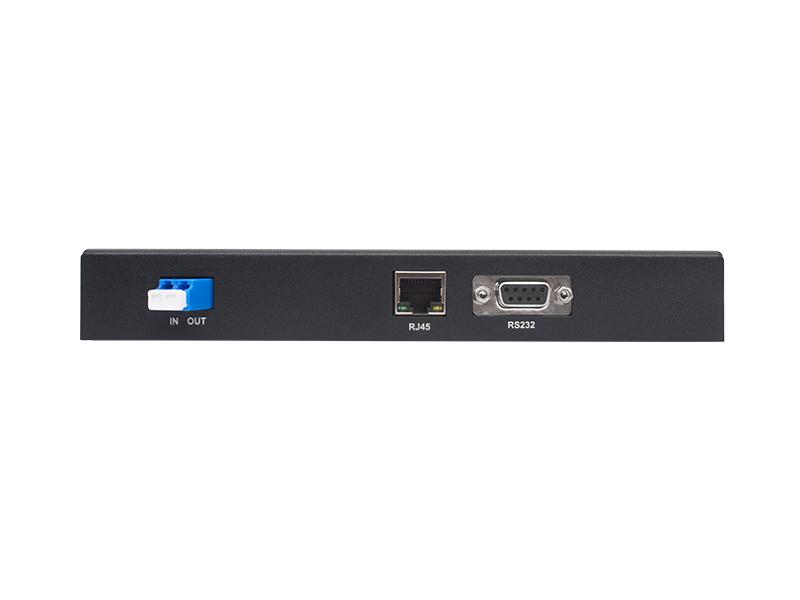

Abb. 1 EDFA-Vorderseite

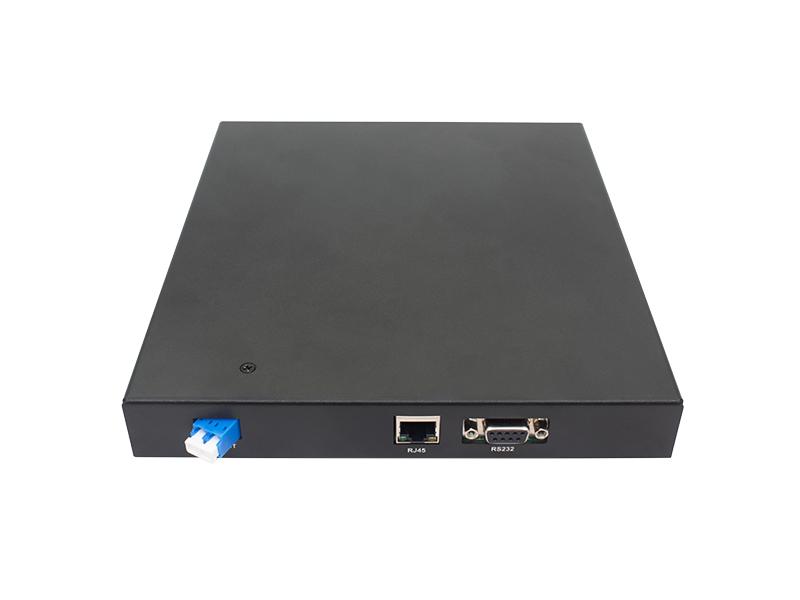

Beschreibung der Frontplatte:

• IN: Optischer EDFA-Eingangsport
• OUT: Optischer Ausgangsport des EDFA
• RJ45: Ethernet RJ45-Schnittstelle
• RS232: Serielle Schnittstelle

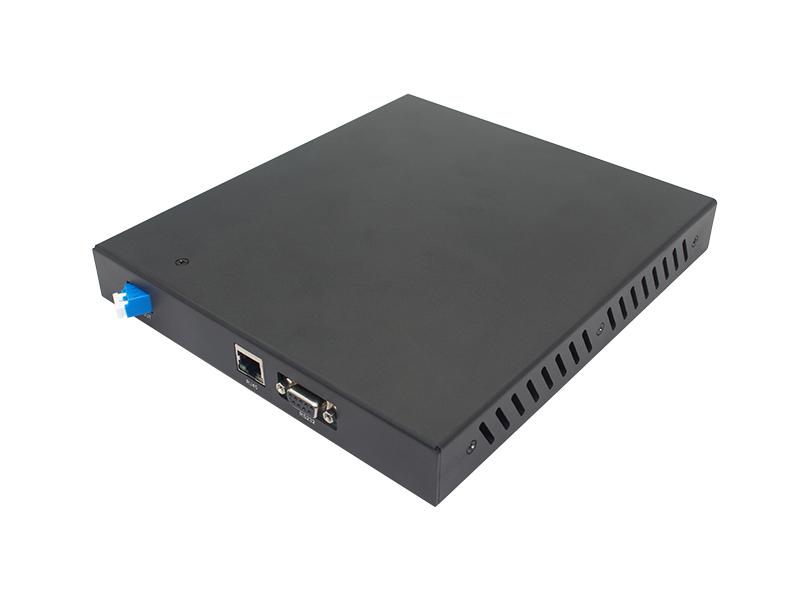

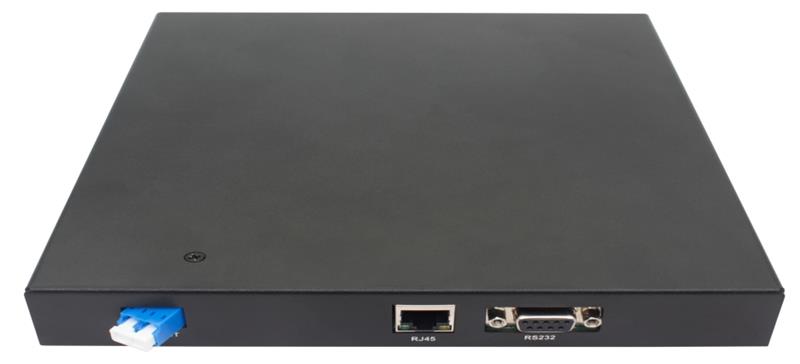

Abb. 2 EDFA Rückseite

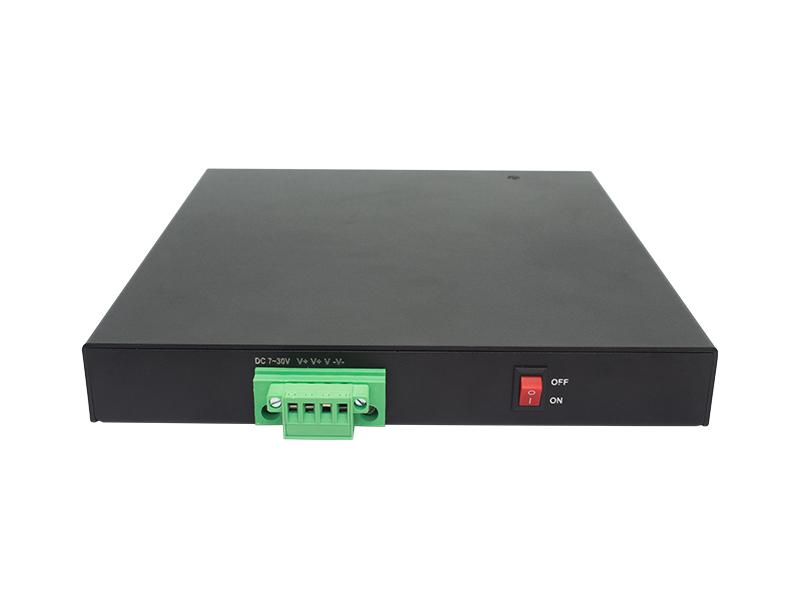

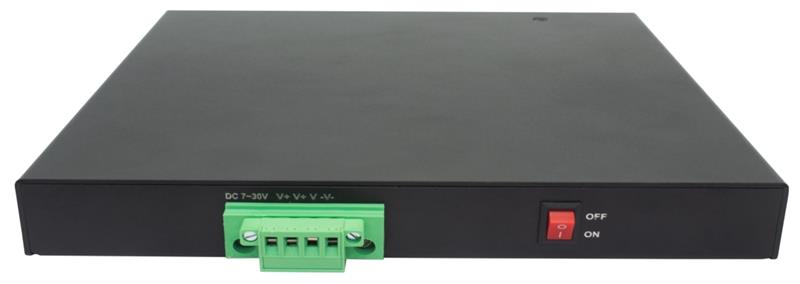

Beschreibung der Rückseite:

• DC 7~30V: DC-Stromschnittstelle (wählen Sie entweder V+ oder V- aus den beiden)
• AUS EIN: Schaltertaste

Merkmale

• Niedriges Rauschmaß: typisch 5,0 dB
• Hohe Flachheit: typisch 1 dB
• Abdeckung des gesamten C-Bandes: Träger 40/80ch oder 48/96ch
• Redundanz Hot-Swap-Stromversorgungsmodul: 7-30 VDC kann Mix einstecken
• Der optische Leistungswert und der Arbeitsmodus werden eingestellt: AGC- oder APC-Modus.
• Perfekte Netzwerkschnittstelle: Standard-RJ45- und RS232-Industriestandardschnittstelle.
• Stellen Sie übergeordnete Computersoftware bereit, fragen Sie optische Verstärkergeräte ab und richten Sie sie ein, verwenden Sie das Ethernet-Netzwerk oder den seriellen Portzugriff.

Produktspezifikationen

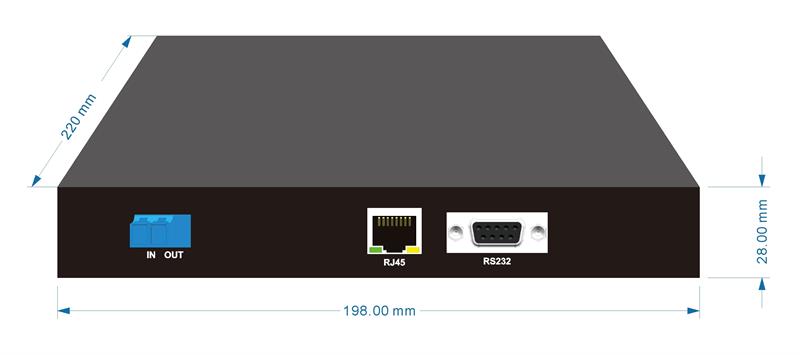

Maße

Bestellinformationen

Anweisungen zur Verbindung mit dem Netzwerkadministrator

Die physische Verbindung kann auf zwei Arten erfolgen: über Ethernet oder serielle RS232-Schnittstelle.

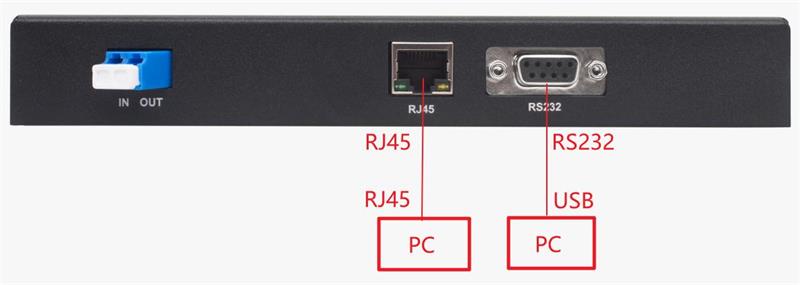

• l Ethernet-Verbindung: Dieses Gerät und der PC müssen über ein Netzwerkkabel verbunden sein. Geben Sie die werkseitig voreingestellte IP-Adresse ein. "192.168.1.10" in die Adressleiste des Browsers ein. Die Bedienungsschritte sind wie folgt:

Doppelklicken Sie, um die spezielle EDFA-Software zu öffnen (das USB-Laufwerk wurde bereitgestellt).

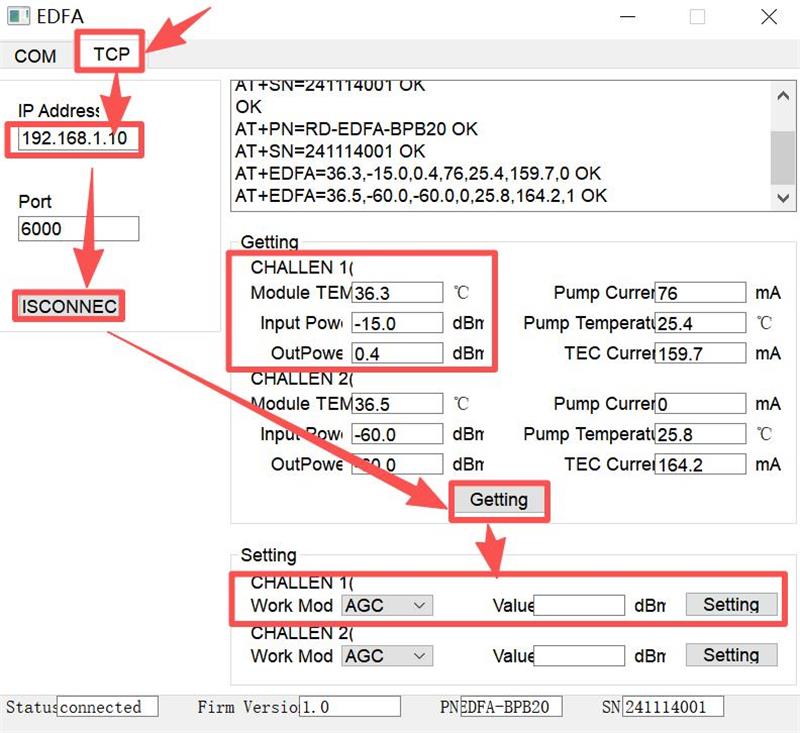

1） Klicken Sie auf TCP → IP-Adresse eingeben → ISCONNEC → Abrufen → Sie können die optische Leistung von Kanal 1 abrufen. (Das obige Bild zeigt die Verstärkungsausrüstung für Kanal 1).

Hinweis: Port 6000 ist Standard und wird nicht verwendet.

2） Wenn Sie Änderungen vornehmen müssen, wählen Sie AGC oder APC im Wortmodus, geben Sie die voreingestellten Parameter in das Feld „Wert“ ein und klicken Sie dann zur Bestätigung auf „Einstellung“.

a. Feste AGC-Verstärkung, z. B. eine Spezifikation von Verstärkung 15 und maximaler Leistung 20. Der einstellbare Bereich der AGC beträgt 15 ± 3 dB, also zwischen 12 und 18 dB. Tragen Sie in der Position „Wert“ den Verstärkungswert 15 ein.

b. Der feste APC-Ausgang liegt zwischen 5 und 20 dBm. Der einstellbare APC-Bereich liegt zwischen 5 und 20 dBm. Die 15-stellige Ausgangsleistung wird an der Position „Wert“ angegeben.

• RS232-Verbindung: Verbinden Sie dieses Gerät über die serielle Schnittstelle mit dem PC. Die Bedienungsschritte sind wie folgt:

1）Doppelklicken Sie, um die spezielle Software für EDFA zu öffnen

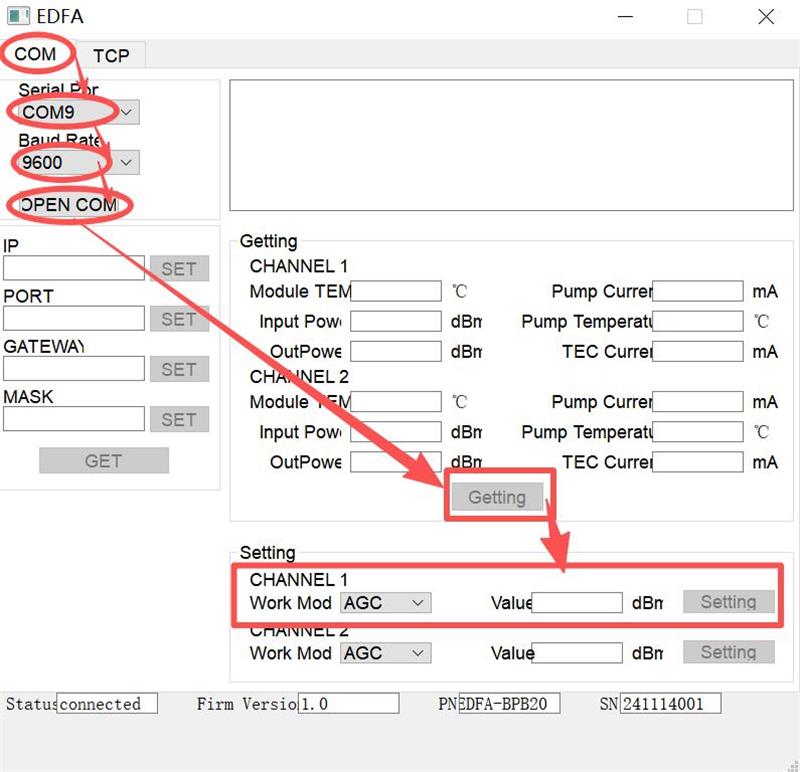

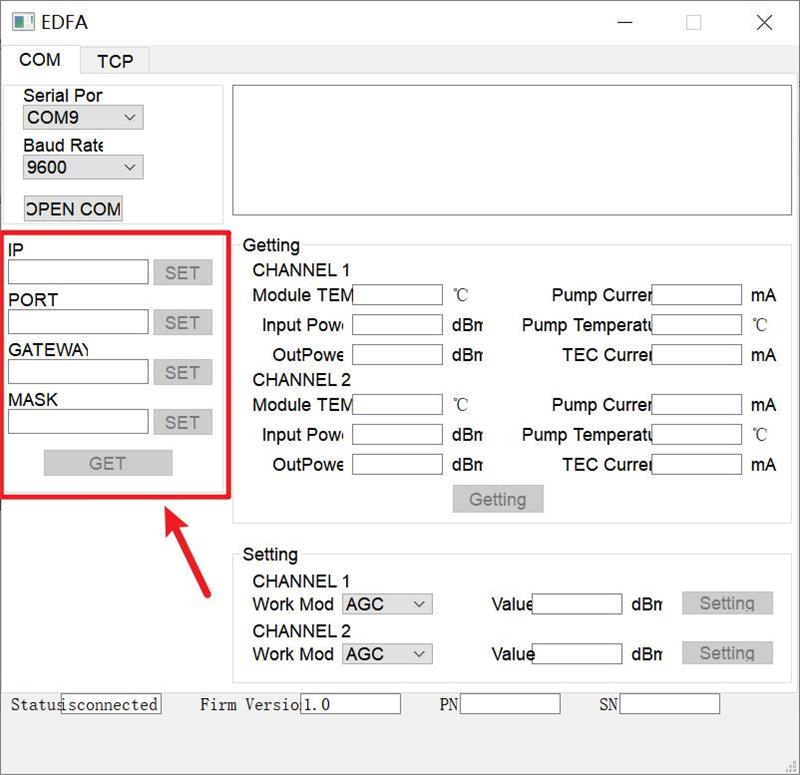

1） Klicken Sie auf COM → Portnummer auswählen → Baudrate 9600 → COM ÖFFNEN → „Abrufen“ kann die optische Leistung von Kanal 1 abrufen. (Das obige Bild zeigt das Verstärkungsgerät des 1. Kanals).

2） Wenn Sie Änderungen vornehmen müssen, wählen Sie AGC oder APC im Wortmodus, geben Sie die voreingestellten Parameter in das Feld „Wert“ ein und klicken Sie dann zur Bestätigung auf „Einstellung“.

Die Funktion ist dieselbe wie bei TCP. Sie können die Verbindungsmethode für die Netzwerkverwaltung entsprechend Ihren Anforderungen auswählen.

3） Bei einer Verbindung über RJ232 können Sie die IP-Adresse, die Portnummer, das Gateway und die Subnetzmaske des Geräts ändern. Nach der Änderung müssen Sie beim Zugriff über TCP die entsprechende IP-Adresse und Portnummer verwenden.
