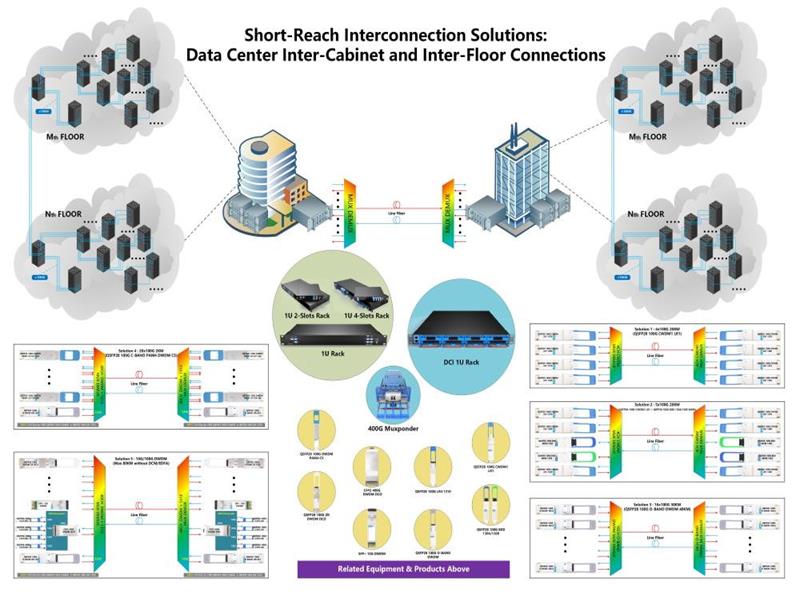

Übersicht   Dieses Dokument stellt fünf 100G-Interkonnektionslösungen für Szenarien über Schränke und Etagen hinweg in Rechenzentren vor, die alle eine Zweifaser-Architektur verwenden. Zu den Lösungsformen gehören einfache Punkt-zu-Punkt-Direktverbindungen, passives DWDM-Farblicht-Multiplexing, aktive WDM-Aggregatbildung und Switch-Cluster-Interkonnektion. Passive Lösungen setzen auf DWDM-leitungsseitige optische Module, die direkt in Switches eingesteckt und mit passiven Mux/Demux-Geräten gekoppelt sind, um eine Übertragung ohne aktive Geräte zu realisieren. Wenn Kunden die vorhandenen 100G LR4-Glasfasermodule an Switches nicht ersetzen können, können aktive WDM-Lösungen mit OTU-Wellenlängenkonvertierungskarten für eine flexible Anpassung ausgewählt werden, die Szenarien mit unterschiedlichen Verkabelungsskalen und Geräteanpassungsbeschränkungen abdecken.     Interkonnektionslösung Nr. 1: 4×100G 20KM Zweifaser   Lösungsbeschreibung   Setzen Sie jeweils ein 4-Kanal-CWDM-Wellenlängenmultiplexgerät an der lokalen Station und der Gegenstelle ein, zusammen mit QSFP28 100G CWDM1 LR1-Modulen. Dies ermöglicht bis zu vier Kanäle einer 100G-Kurzstrecken-Zweifaser-Interkonnektion. Die gesamte Lösung erfordert keine aktiven Geräte oder Dispersionskompensation; optische Module werden direkt in Switches eingesteckt.     Interkonnektionslösung Nr. 2: 5×100G 20KM Zweifaser   Lösungsbeschreibung   Setzen Sie jeweils ein 4-Kanal-CWDM-Wellenlängenmultiplexgerät an der lokalen Station und der Gegenstelle ein, zusammen mit QSFP28 100G CWDM1 LR1-Modulen und QSFP28 100G BIDI 30KM-Modulen (1304 nm / 1309 nm). Es können bis zu fünf Kanäle einer 100G-Kurzstrecken-Zweifaser-Interkonnektion erreicht werden. Diese Lösung verwendet zwei bidirektionale Einzelfaser-100G-Module für die Übertragung über den 1310-nm-Port ohne gegenseitige Störung, wodurch im Vergleich zu Lösung 1 ein zusätzlicher 100G-Kanal hinzugefügt wird. Für die gesamte Lösung sind keine aktiven Geräte oder Dispersionskompensation erforderlich; optische Module werden direkt in Switches eingesteckt.     Interkonnektionslösung Nr. 3: 16×100G 30KM Zweifaser   Lösungsbeschreibung   Setzen Sie jeweils ein 16-Kanal-O-BAND-DWDM-Wellenlängenmultiplexgerät an der lokalen Station und der Gegenstelle ein, gekoppelt mit QSFP28 100G O-BAND 40KM-Modulen, die bis zu 16 Kanäle einer 100G-Kurzstrecken-Zweifaser-Interkonnektion unterstützen. Für die gesamte Lösung werden keine aktiven Geräte oder Dispersionskompensation benötigt. Optische Module werden direkt in Switches eingesteckt.     Interkonnektionslösung Nr. 4: 20×100G 2KM Zweifaser   Lösungsbeschreibung   Setzen Sie sowohl an der lokalen Station als auch an der Gegenstelle ein 40-Kanal-C-BAND-DWDM-Wellenlängenmultiplexgerät (mit 1310-nm-Port) ein, zusammen mit optischen QSFP28 100G DWDM PAM4 CS-Zweiwellenlängenmodulen, um eine 20-Kanal-100G-Kurzstrecken-Zweifaser-Interkonnektion zu erreichen. Der 1310-nm-Port kann über ein QSFP28 100G O-BAND DWDM- oder ein QSFP28 100G 1...

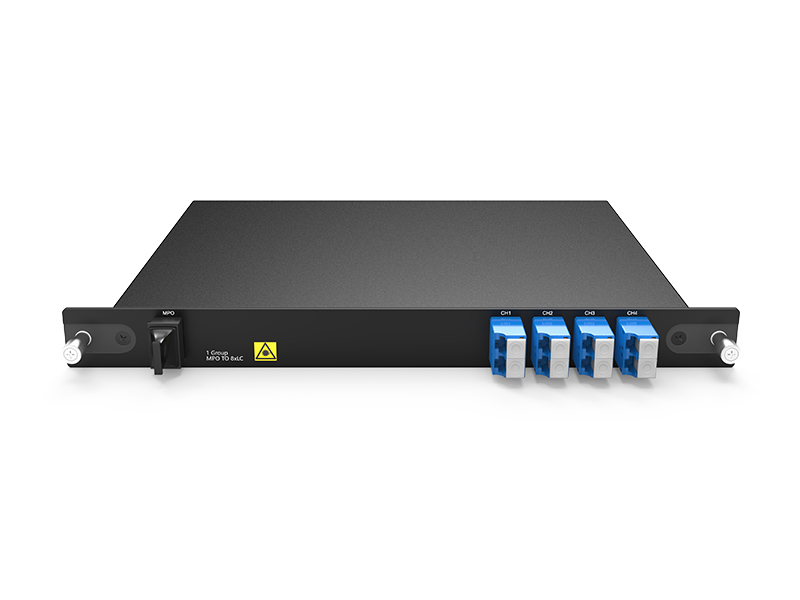

Bei der MPO-LC-Rechenzentrumsverkabelung bestimmt die Kassettenpolarität die Faserzuordnung zwischen dem MPO-Trunk-Port und den vorderen LC-Duplex-Ports. Sie entscheidet darüber, ob Sende- und Empfangspfade übereinstimmen; ein Fehler hier bedeutet, dass die Verbindung schlichtweg nicht zustande kommt. Es gibt fünf gängige Polaritäten — A, AF, B1, B2 und U —, die jeweils einer anderen Verkabelungsmethode nach ANSI/TIA-568 entsprechen.     Abbildung 1  MPO-LC-Kassette: interner Aufbau und Festlegung der Polarität   Typ-A folgt Methode-A und kombiniert einen A-Typ-Adapter (Key-Up/Down) mit einem 1:1 durchgeschalteten A-Typ-Trunk. Die Fasern verlaufen direkt durch die Kassette, sodass die Sequenz 1–12 erhalten bleibt. Die Bereitstellung ist einfach, jedoch benötigen die beiden Enden unterschiedliche Patchkabel (AA an einem Ende, AB am anderen), was die Wartung umständlich macht. Dies findet sich hauptsächlich in älteren 10G/25G-Duplex-LC-Installationen. Typ-AF verwendet ebenfalls einen A-Typ-Adapter und einen A-Typ-Trunk; der Unterschied besteht darin, dass die Kassette den Paarwechsel (1↔️2, 3↔️4) intern durchführt und Tx/Rx an jedem Duplex-Port vertauscht. Als Paar mit Typ-A verwendet, ermöglicht sie die Nutzung von AB-Patchkabeln an beiden Enden, was das Patchen vor Ort vereinfacht. Sie eignet sich für hochdichte MPO-LC-Nachrüstungen. Typ-B1 und B2 folgen Methode-B und nutzen beide einen B-Typ-Adapter (Key-Up/Up) mit einem gekreuzten B-Typ-Trunk. B1 ist innerhalb der Kassette 1:1 durchgeschaltet, sodass der Tx/Rx-Tausch durch den Adapter erfolgt; dies ist die gebräuchlichste B-Typ-Polarität. B2 kehrt die gesamte Sequenz 1–12 innerhalb der Kassette um, sodass der Tausch von der Kassette selbst übernommen wird und sie mit einem 1:1 durchgeschalteten Trunk kombiniert werden muss (ein gekreuzter Trunk würde zweimal tauschen und die Verbindung unterbrechen). B2 ist meist ein herstellerspezifisches Design mit schlechter Austauschbarkeit. Mischen Sie die beiden Typen niemals. Typ-U (U1/U2) ist die universelle Polarität, die durch ANSI/TIA-568.3-E (2022) hinzugefügt wurde, und die bevorzugte Wahl für Neubauten. U1 und U2 nutzen beide einen B-Typ-Trunk sowie AB-Duplex-Patchkabel, und an beiden Enden kann dieselbe U-Typ-Kassette verwendet werden — eine Unterscheidung der Kassettentypen entfällt. Der Unterschied liegt im Adapter: U1 verwendet einen A-Typ-Adapter, deckt sowohl Multimode als auch Singlemode ab und wird häufig für Modul-Breakout/-Aggregation eingesetzt; U2 verwendet einen B-Typ-Adapter und dient hauptsächlich für Multimode-Duplex-Kanäle. Ihre Komponenten sind nicht untereinander austauschbar.   Tabelle 1  Kurzanleitung zur Auswahl der sechs Kassettenpolaritätstypen   Polarität Verkabelungsmethode MPO-Adapter Trunk-Kabel Zuordnung in der Kassette Duplex-Patchkabel Typische Anwendung Typ-A Methode-A A-Typ Key-Up/Down A-Typ 1:1 durchgeschaltet 1:1 durchgeschaltet AA an einem Ende; AB am anderen Ältere 10G/25G-Duplex-Anwendungen Typ-AF Methode-A A-...

Da die Größe von KI-Clustern weiter zunimmt, ist der Port-Stromverbrauch von 800G/1.6T-Optikmodulen zu einem kritischen Engpass für die PUE von Rechenzentren geworden. Während herkömmliche, vollständig DSP-basierte Optikmodule (FRO – Fully Retimed Optics) ausgereifte Standards und lange Übertragungsdistanzen bieten, ist ihr Stromverbrauch von 14–16 W pro Port oft zu hoch, um praktikabel zu sein. Infolgedessen hat sich die Industrie von der traditionellen DSP-basierten linearen Architektur wegentwickelt, was zu zwei Mainstream-Ansätzen geführt hat: LPO und LRO/TRO.   LPO (Linear Pluggable Optics) eliminiert den DSP-Chip innerhalb des Moduls vollständig. Die TX-Seite nutzt einen linear angesteuerten Direktantriebs-Laser, während die RX-Seite das analoge Signal nach dem Durchlaufen eines TIA direkt an den Host-ASIC zurücksendet; Entzerrung, CDR und FEC-Dekodierung werden dann vom Switching-SerDes-Chip durchgeführt – ein Design, das auch als „Zero Retimed“-Architektur bekannt ist. Die Vorteile sind signifikant: Bei OSFP-800G-Ports wird der typische Stromverbrauch auf 5–8 W reduziert, was einer Energieeinsparung von über 50 % entspricht; die interne Modulverarbeitungslatenz beträgt weniger als 3 ns (ohne die Lichtwellenleiter-Ausbreitungsverzögerung); und die theoretischen Stücklistenkosten (BOM) werden um etwa 15 %–20 % reduziert. Dieser Ansatz bringt jedoch Kompromisse mit sich: Die Übertragungsdistanz ist begrenzt (für das Singlemode-DR8 beträgt die typische Reichweite ≤500 m; in Multimode-Szenarien sind es etwa 100 m), und er ist stark von der Leistung des Host-SerDes und der Kanalkonsistenz abhängig; die System-Fehlersuche ist komplex und die Interoperabilitätsstandards werden noch finalisiert; er eignet sich für Verbindungen mit extrem kurzer Reichweite innerhalb eines Racks oder zwischen benachbarten Racks.   LRO (Linear Receive Optics) und TRO (Transmit Retimed Optics) sind im Grunde zwei verschiedene Bezeichnungen für dasselbe Architekturdesign – erstere wird von der RX-Seite her als „linear“ bezeichnet, während letztere von der TX-Seite her als „retimed“ bezeichnet wird und auch als HalfRetimed-Architektur bekannt ist. Bei dieser Architektur behält die TX-Seite einen DSP zur Signalformung und zum Retiming bei, während die RX-Seite den DSP eliminiert und einen linearen TIA für die direkte Signalausgabe verwendet. Dieser Ansatz schafft ein Gleichgewicht zwischen der Signalqualität auf der Sendeseite und dem Stromverbrauch auf der Empfangsseite: Ein OSFP-gekapseltes 800G-Modul verbraucht typischerweise etwa 8–10 W; kommerzielle Massenprodukte unterstützen typischerweise eine Übertragungsdistanz von 2 km, während kundenspezifische Versionen bis zu 5 km unterstützen können; die interne Verarbeitungslatenz des Moduls beträgt etwa 6 ns (ohne die Lichtwellenleiter-Ausbreitungsverzögerung), was es für Rechenzentrumsverbindungen mit mittlerer und kurzer Reichweite geeignet macht. Während der Diskussionen über die nächste Generation von 1.6T-Produktite...

I. Vorwort   Mit der kontinuierlichen Erweiterung von KI-Rechenclustern800G-optische Modulekönnen die Anforderungen an Hochdichte-Netzwerke nicht mehr erfüllen. 1.6T-optische Module sind zu Kernkomponenten für die GPU-Verbindung und die Backbone-Vernetzung von Rechenzentren geworden. Die Produkte entsprechen dem IEEE-8×212,5-Gbps-PAM4-Standard und sind in zwei Varianten des optischen Pfads unterteilt: DR4 für kurze Reichweiten und FR4 für mittlere Reichweiten, kombiniert mit drei Gehäusetypen: Standard-OSFP, OSFP224 und OSFP-XD. Im Folgenden werden ihre Parameter und Auswahlrichtlinien kurz analysiert.   II. Kerntechnische Grundlage von 1.6T-optischen Modulen   1.6T-Moduleverwenden eine 212,5G-PAM4-Signalisierung in Kombination mit optischen Siliziumphotonik-Engines und verfügen über einen integrierten DSP zur Signalformung und Fehlerkorrektur. Sie unterstützen einen Dualmodus-Wechsel zwischen 800G und 1.6T, um reibungslose Netzwerk-Upgrades zu ermöglichen. Die Leistungsklassen sind klar definiert:   Standard-OSFP: typische Leistungsaufnahme von 20–26 W OSFP224: optimierte Wärmeableitung mit einer Leistungsaufnahme von 16–18 W OSFP-XD: obere Grenze der Wärmeableitung von über 25 W, geeignet für Hochleistungsanwendungen wie kohärente Optik     1.6T OSFP 2×DR4 500 m   III. Vergleich von DR4- und FR4-Lösungen für optische Pfade   Die gängigen 1.6T-optischen Module fallen in zwei Kategorien: paralleles DR4 für kurze Reichweiten und wellenlängengeteiltes FR4 für mittlere Reichweiten, die jeweils an unterschiedliche Netzwerkszenarien angepasst sind. Die Kernunterschiede sind wie folgt:   Parameterpunkt 1.6T 2×DR4 1.6T 2×FR4 Architektur des optischen Pfads 8-Kanal-Parallel-Singlemode (zwei unabhängige 4-Kanal-Gruppen) 2 Gruppen von CWDM4-Wellenlängenmultiplexing Schnittstelle / Faser Duale MPO-12-Anschlüsse, verwendet 16 Faserkerne (8 Sende- + 8 Empfangsfasern, 4 Reservekerne pro Anschluss) Duale LC-Anschlüsse, benötigen nur 2 Faserkerne Übertragungsentfernung ≤500 m (kurze Reichweite innerhalb von Geräteräumen) ≤2 km (mittlere Reichweite für Campus-Einsätze) Kernmerkmale Die meisten Designs verfügen über keine Temperaturregelung; einige Modelle für große Temperaturbereiche enthalten eine einfache Mikrokühlung; geringe Kosten und einfache Betriebs- und Wartung Integrierter Temperaturregelchip für Wellenlängenmultiplexing; spart erheblich Faserressourcen; geeignet für mittlere und lange Entfernungen Anwendungsszenarien Rack-Verbindung von KI-Clustern, Spine-Leaf-Backbone-Vernetzung innerhalb von Räumen Gebäudeübergreifende Verbindung, Campus-DCI-Vernetzung     1.6T OSFP-XD 2×FR4 2 km   IV. Kernanalyse der drei Gehäuseformate   OSFP224 ist keine vollständig unabhängige neue Gehäusespezifikation. Seine mechanischen Abmessungen und der Cage-Footprint sind vollständig mit Standard-OSFP kompatibel; nur die interne Wärmeableitung und Schaltung wurden für 224G-SerDes optimiert. OSFP-XD ist ein speziell entwickeltes neues Gehäuse, und die drei unterscheiden sich...

I. Vorwort   Mit der großflächigen kommerziellen Einführung von 400G- und 800G-Technologien sowie der schrittweisen Bereitstellung von 1.6T-OSFP/OSFP-XD-Lösungen ist der Stromverbrauch von Hochgeschwindigkeits-Optikmodulen deutlich gestiegen: Der Stromverbrauch von 800G-DR8-Modulen kann 15–18 W erreichen; der Stromverbrauch von kohärenten 400G/800G-ZR-Modulen übersteigt 25 W; und die gesamte thermische Last von Optikmodulen, die in einem vollständig bestückten 32-Port-Switch installiert sind, nähert sich 800 W – wodurch das Wärmemanagement zum zentralen Engpass bei der Implementierung von OSFP-Gehäuselösungen wird.   Die OSFP-MSA-Allianz hat zwei standardisierte Kühlarchitekturen für die beiden wichtigsten Rechenzentrumskühlkonzepte – Luftkühlung und Flüssigkeitskühlung – definiert: OSFP-IHS (integrierter Kühlkörper) und OSFP-RHS (rackmontierter Kühlkörper). Obwohl diese beiden Konfigurationen hinsichtlich elektrischer Pfade, CMIS-Verwaltung und Übertragungsraten vollständig kompatibel sind, unterscheiden sich ihre mechanischen Strukturen, Wärmeableitungspfade und Einsatzszenarien grundlegend; daher können Käfigpositionen nicht ausgetauscht oder wechselseitig verwendet werden. Basierend auf der OSFP-MSA-5.22-Spezifikation analysiert dieser Artikel systematisch die Unterschiede zwischen den beiden Modularchitekturen und ihren jeweiligen thermischen Leistungsgrenzen und bietet einen Auswahl- und Implementierungsleitfaden für KI-Cluster, Cloud-Rechenzentren und HPC-Umgebungen (High-Performance Computing).   2、OSFP-IHS (integrierter Kühlkörper): Grunddefinition und strukturelle Eigenschaften     2.1 Physikalische Hardwarespezifikationen   Der IHS ist die ursprüngliche Form des OSFP-Standards mit Abmessungen von 22,58 mm (Breite) × 107,8 mm (Tiefe) × 13,0 mm (Höhe); das Modulgehäuse verfügt über integrierte Druckguss-Aluminium-Kühlrippen und ist in zwei Untervarianten erhältlich: offene Rippenkonfiguration und geschlossenes Gehäuse. 1.Offenes Rippendesign: freiliegende wärmeableitende Rippen auf der Oberseite tauschen direkt Wärme mit dem Luftstrom von vorne nach hinten durch das Gehäuse aus und vergrößern die Wärmeableitungsfläche im Vergleich zu Modulen mit flacher Oberseite um 30%; 2.Geschlossenes Gehäuse: Das Kühlrippendesign enthält ein integriertes Schutzgehäuse, das Staubschutz mit grundlegender Wärmeableitung kombiniert und sich für Serverräume mit stark staubbelasteten Umgebungen eignet.   2.2 Logik der Wärmeableitung   Wärmeableitungspfad: DSP-Modul / Laserchip $ightarrow$ integrierter Aluminium-Kühlkörper $ightarrow$ Luftkanal des Switch-Gehäuses zur konvektiven Kühlung; die Wärmeableitungsfähigkeit wird vollständig vom Modul selbst getragen und erfordert keine zusätzlichen Wärmeleitstrukturen innerhalb des Switch-Gehäuses. Der OSFP-MSA-Standard legt eine maximale Leistungsaufnahme von 15 W fest; erweiterte Modelle können Hochleistungsmodule bis zu 20 W aufnehmen; der Standardbetriebstemperaturbereich liegt bei 0–70 °C; die temperaturerweit...

I. Überblick   Die chromatische Dispersion gilt weithin als eine wesentliche Einschränkung für die Übertragungsqualität von Hochgeschwindigkeits-Optiksignalen. Optische Signale mit unterschiedlichen Wellenlängen breiten sich in optischen Fasern mit unterschiedlichen Geschwindigkeiten aus, was zu einer Signalverbreiterung und Inter-Symbol-Interferenz führt. Bei Hochgeschwindigkeitsverbindungen mit 100G und darüber muss die Signalverzerrung durch Dispersionskompensationsmodule (DCM) oder komplexe DSP-Algorithmen korrigiert werden.   Als frühestes kommerzielles Übertragungsfenster in der Glasfaserkommunikation bietet das O-Band (1260–1360 nm) einen entscheidenden technischen Vorteil: Es ist das inhärente Nulldispersionsfenster für standardmäßige G.652-Singlemode-Glasfasern. Auf Basis dieser Eigenschaft hat Ruidong Technology eine 100G-Übertragungslösung mit Integration von O-BAND und DWDM MUX/DEMUX eingeführt.   II. Kernvorteile   Dispersionskompensationsfrei mit vereinfachter Architektur  Die Verbindung benötigt keine DCM-Geräte, wodurch die Gerätehäufung und der optische Pfadverlust reduziert werden. Die Hardware- und O&M-Kosten sind niedriger als bei DWDM-Systemen im C-Band für mittlere/kurze Distanzen.   Geringe Verzerrung und geringe Latenz für PAM4-Hochgeschwindigkeitsdienste  Die Module verwenden eine bidirektionale PAM4-Modulation mit integriertem DSP und PFEC-Fehlerkorrekturalgorithmen, um die Signalverzerrung zu unterdrücken und die Übertragungslatenz zu reduzieren. Sie sind ideal für latenzkritische Szenarien wie Finanzrechnen und Echtzeit-Cloud-Interaktion.   Mehrere Modelle decken vollständige Szenarien von 0 bis 40 km ab  Die gesamte Produktreihe verwendet eine passive Wellenlängenmultiplex-Architektur. Optische 10/25/40-km-Module, kombiniert mit passiven WDM-Geräten, unterstützen Übertragungen von 10–30 km; das 60-km-Optikmodul mit ausreichender optischer Leistungsreserve kann bei Kombination mit passiven WDM-Geräten maximal 40 km erreichen und eignet sich für Rechenzentrumsverbindungen, 5G-Fronthaul und Metro-Transportnetze.   Im Vergleich zu herkömmlichem C-Band-DWDM (1530–1565 nm): Das C-Band bietet die geringste Glasfaserdämpfung und unterstützt die Langstreckenverstärkung durch EDFA, weist jedoch eine hohe chromatische Dispersion auf. Für Kurz-/Mittelstreckenverbindungen über 100G sind spezielle Dispersionskompensationsgeräte erforderlich, was im Vergleich zur O-Band-Lösung zu höheren Gesamtkosten des Systems, höherem Stromverbrauch und größerem Platzbedarf führt.   Allgemein betrachtet tauscht das O-Band einen Teil der Glasfaser-Dämpfungsleistung gegen eine Nulldispersions-Architektur mit niedrigen Kosten ein und ist damit die kosteneffizienteste Option für 100G-Übertragungen in Mittel-/Kurzstreckenszenarien von 10–40 km.     (Bild: 16CH O-BAND DWDM MUX/DEMUX, LC/UPC, 1U-Rack)   III. Eigenschaften der optischen Module   Ruidong RQ-100GDO40-XXXX-Serie O-Band-Optikmodulesind in den Spezifikationen 10 km / 25 km / 40 km / 60 km...

(Fiberwdm Alle Rechte vorbehalten)   Schlagworte: Optischer Verstärker, GPON, XGPON, XGSPON   I. Schmerzpunkte bei der Bereitstellung industrieller Netzwerke   Da drei Generationen von PON (GPON, XGPON, XGSPON) in bestehenden Netzwerken koexistieren, treten bei herkömmlichen Netzarchitekturen im Allgemeinen folgende Probleme auf:   Inkompatible Gerätestandards Herkömmliche Verstärker unterstützen nur einen einzelnen 10G-PON-Standard. GPON- und 10G-PON-Geräte müssen separat beschafft werden, was zu einer großen Vielfalt an Geräten, hohen Betriebs- und Wartungskosten sowie einem hohen Druck auf die Ersatzteilbevorratung führt. Unzureichende Übertragungsdistanz Standard-PON-Systeme unterstützen nur eine Übertragungsdistanz von etwa 10 km. Bei Langstrecken-Glasfaserleitungen in ländlichen und bergigen Gebieten führt die Kombination aus Spleiß- und optischen Splitterverlusten dazu, dass die optische Leistung am entfernten Ende nicht ausreicht, was die Aktivierung von Nutzerdiensten verhindert und die zentrale Bereitstellung von OLTs einschränkt. Begrenzte Splitterkapazität Eine Kapazitätserweiterung mit hohem Splitterverhältnis verursacht erhebliche Verluste, und die vorhandene optische Leistungsreserve ist unzureichend. Eine Erweiterung der Kapazität ist nur durch das Hinzufügen von OLT-Karten und Backbone-Glasfasern möglich, was zu hohen Baukosten und langen Projektlaufzeiten führt. Häufige Probleme mit schwachem Licht auf alten Leitungen Bestehende GPON-Leitungen leiden unter Alterung und hohen Verlusten durch mehrstufiges Splitten. Endgeräte sind langfristig schwachem optischem Signal ausgesetzt, was zu häufigen Unterbrechungen, verzögerten Störungen und ineffizienten wiederholten O&M-Korrekturen führt. Wesentliche Nachteile traditioneller Relaislösungen Die OEO-Umwandlung (Optisch-Elektrisch-Optisch) führt zu Latenz und ist nicht kompatibel mit Burst-Signalen. Herkömmliche optische Verstärker unterstützen nur ein einzelnes Wellenlängenband und können Verluste in mehreren Wellenlängen sowohl im Upstream als auch im Downstream nicht gleichzeitig kompensieren.   II. Produktübersicht und Kernwerte   RD-XG3-POA ist ein breitbandiger All-Optik-Verstärker, der für PON-Systeme aller Generationen entwickelt wurde und die gesamten Wellenlängenbereiche von GPON, XGPON und XGSPON abdeckt. Er eignet sich für Ein-Standard-Netze oder hybride Netzwerke aus GPON+XGPON sowie GPON+XGSPON. Ohne optisch-elektrisch-optische Umwandlung während der gesamten Übertragung ermöglicht er eine transparente Dienstbereitstellung, ohne die ursprüngliche Netzwerkarchitektur oder Konfigurationen zu verändern. Er kann vier Kernanforderungen einheitlich erfüllen: Langstreckenerweiterung, Kapazitätserweiterung, Behebung schwacher optischer Signale und Erweiterung von Faserkernen.   2.1 Kernfunktionen   Langstreckenerweiterung Erhöht die Leistungsreserve der Verbindung um 8–12 dB und erweitert die Übertragungsdistanz auf 0–40 km, unterstützt die zentrale OLT-Bereitstellung und red...

(Fiberwdm Alle Rechte vorbehalten) Dieser Fall beschreibt die Optimierungslösung unseres Unternehmens für die durch den Einsatz von 100G-Multimode-Glasfasermodulen im Live-Netzwerk eines Rechenzentrums verursachten Stabilitätsprobleme. Durch die Analyse der Abstimmungs- und Anpassungsprobleme zwischen Übertragungsdistanz und Glasfasermodulen/-kabeln wurde eine szenariobasierte Austauschlösung für Multimode-/Singlemode-Glasfasermodule entwickelt. Diese Lösung behob die Netzwerkfehler vollständig und gewährleistete die Stabilität der Kommunikation zwischen den Rechenzentren. I. Projekthintergrund Ein Unternehmen für Rechenleistungscluster hat eingesetzt QSFP28 100G SR4 Multimode-Optikmodule Im laufenden Betrieb des Rechenclusters traten häufig Kommunikationsinstabilitäten auf, die den normalen Ablauf und die Datenübertragung beeinträchtigten. Daher war es notwendig, die Ursachen zu ermitteln und eine optimierte Lösung zu entwickeln. II. Problembehebung und Analyse der Kernursachen Unser technisches Team führte eine umfassende Untersuchung der Live-Netzwerktopologie, der optischen Übertragungsstrecken und der Hardwarekonfiguration durch und identifizierte das Kernproblem als die Diskrepanz zwischen den Übertragungsspezifikationen der optischen Module und der tatsächlichen Verbindungsdistanz, wie nachfolgend detailliert beschrieben: Der Kunde verfügt über eine große Anzahl von Verbindungsszenarien zwischen den Schränken, und die tatsächliche Übertragungsdistanz einiger Glasfaserverbindungen übertrifft die Erwartungen bei Weitem und beträgt sogar mehr als 100 Meter. Das QSFP28 100G SR4 ist ein Multimode-Optikmodul, dessen Übertragungsdistanz durch die Spezifikationen der unterstützten Multimode-Glasfaserkabel begrenzt ist: OM3-Glasfaserkabel unterstützen eine maximale Übertragungsdistanz von 70 Metern, OM4-Glasfaserkabel hingegen 100 Meter. Eine Übertragung über große Entfernungen ohne Sicherheitsreserve führt zu optischer Leistungsdämpfung und Signalverzerrung und beeinträchtigt somit die Betriebsstabilität. Obwohl einige Kurzstreckenverbindungen (innerhalb von 50 Metern) die Entfernungsgrenze nicht überschreiten, weisen die unterstützenden MPO-Kabel eine hohe Einfügungsdämpfung auf, was das Problem der Signaldämpfung bei Multimode-Verbindungen noch verschärft. III. Kundenspezifische Lösung Unter Berücksichtigung der Linkdistanzverteilung des Rechenleistungsclusters, der Kompatibilität der vorhandenen Netzwerkhardware und des Prinzips der Kostenoptimierung wurde eine szenariobasierte, optimierte Lösung für die Zuordnung von optischen Modulen und optischen Kabeln, klassifiziert nach Übertragungsdistanz, formuliert. Kernpunkt ist die „Optimierung der Multimode-Unterstützungseinrichtungen für kurze Distanzen und deren Ersatz durch Singlemode-Optikmodule für lange Distanzen“. Für Verbindungen zwischen Schränken über 50 Meter: Ersetzen Sie die QSFP28 100G SR4 Multimode-Optikmodule einheitlich durch QSFP28 100G LR4 Singlemode-Optikmodule. Singlemode-Optikm...

(Fiberwdm Alle Rechte vorbehalten) Schlüsselwörter: GPON, XGS-PON, CATV, CEx-WDM, FWDM Im Zeitalter effizienter Glasfasernetzübertragung und reibungsloser Weiterentwicklung hat sich die Wellenlängenmultiplex-Technologie (WDM) zum Schlüssel für die Verbesserung der Auslastung von Glasfaserressourcen und die Realisierung der Koexistenz mehrerer Dienste entwickelt. Aufbauend auf ihrer technischen Expertise im Bereich der optischen Kommunikation, Fiberwdm bietet effiziente und flexible Lösungen für moderne Zugangsnetze mit seinen Geräten der FWDM-Serie und der CEx-WDM-Serie Hintergrund und Herausforderungen Da sich die von Zugangsnetzen angebotenen Dienste auf hochauflösendes Video, Cloud Computing und IoT-Anwendungen ausweiten, hat sich Fiber to the X (FTTx) aufgrund seines enormen Bandbreitenpotenzials zu einer idealen Wahl entwickelt, und die passive optische Netzwerktechnologie (PON) ist zum Standard für kabelgebundene Zugangsnetze geworden. Die Netzwerkinfrastruktur steht jedoch vor beispiellosen Herausforderungen bei der Integration alter und neuer Dienste, den Upgrade-Kosten und anderen Aspekten Generationsübergreifender Technologiekonflikt: Unterschiedliche PON-Technologien (wie GPON und XGS-PON) nutzen unterschiedliche Upstream- und Downstream-Wellenlängen. Der gleichzeitige Zugriff von OLTs neuerer Technologie und ONUs älterer Technologie auf das ODN führt aufgrund von Wellenlängenkonflikten zu Aktivierungsproblemen. Hohe Modernisierungskosten: Herkömmliche Netzwerkmodernisierungen erfordern die Neuverlegung oder umfassende Sanierung von Glasfaserverbindungen, was hohe Material- und Arbeitskosten sowie einen langen Bauzyklus mit sich bringt. Starre Servicebereitstellung: Traditionelle ODNs bieten in der Regel nur einen PON-Diensttyp an, der nicht gleichzeitig den Bedarf an XGS-PON-Diensten von High-End-Nutzern und den Bedarf an GPON+CATV-Diensten von normalen Haushalten decken kann, wodurch eine differenzierte Servicebereitstellung unmöglich wird. Zögern bei der Investitionsstrategie: Strategisches Zögern der Betreiber aufgrund der Befürchtung, dass neue Technologien alte Anlagen oder bestehende Vermögenswerte überflüssig machen könnten. Technische Prinzipien Unsere FWDM- und CEx-WDM-Serienprodukte wurden entwickelt, um die oben genannten zentralen Probleme zu lösen. Sie nutzen die WDM-Technologie, um mehrere optische Signale unterschiedlicher Wellenlängen gleichzeitig in einer einzigen Glasfaser zu übertragen. Dadurch können die Synthese und Trennung von Mehrdienstsignalen effizient realisiert und die Auslastung der Glasfaserressourcen erheblich verbessert werden Wir bieten zwei Produktserien an: die FWDM-Serie und die CEx-WDM-Serie, erhältlich als LGX-Steckkarte oder als integriertes 1U-Gerät. Produkttechnische Merkmale Die FWDM-Serie basiert auf Dünnschichtfiltertechnologie, die optische Signale unterschiedlicher Wellenlängen präzise trennen oder kombinieren kann. Diese Struktur ermöglicht es einer einzelnen Faser, bidirektionale Daten u...
