Schlüsselwörter: GPON, XGS-PON, CATV, CEx-WDM, FWDM
Im Zeitalter effizienter Glasfasernetzübertragung und reibungsloser Weiterentwicklung hat sich die Wellenlängenmultiplex-Technologie (WDM) zum Schlüssel für die Verbesserung der Auslastung von Glasfaserressourcen und die Realisierung der Koexistenz mehrerer Dienste entwickelt. Aufbauend auf ihrer technischen Expertise im Bereich der optischen Kommunikation,
Fiberwdm
bietet effiziente und flexible Lösungen für moderne Zugangsnetze mit seinen Geräten der FWDM-Serie und der CEx-WDM-Serie
Hintergrund und Herausforderungen
Da sich die von Zugangsnetzen angebotenen Dienste auf hochauflösendes Video, Cloud Computing und IoT-Anwendungen ausweiten, hat sich Fiber to the X (FTTx) aufgrund seines enormen Bandbreitenpotenzials zu einer idealen Wahl entwickelt, und die passive optische Netzwerktechnologie (PON) ist zum Standard für kabelgebundene Zugangsnetze geworden. Die Netzwerkinfrastruktur steht jedoch vor beispiellosen Herausforderungen bei der Integration alter und neuer Dienste, den Upgrade-Kosten und anderen Aspekten
-
Generationsübergreifender Technologiekonflikt: Unterschiedliche PON-Technologien (wie GPON und XGS-PON) nutzen unterschiedliche Upstream- und Downstream-Wellenlängen. Der gleichzeitige Zugriff von OLTs neuerer Technologie und ONUs älterer Technologie auf das ODN führt aufgrund von Wellenlängenkonflikten zu Aktivierungsproblemen.
-
Hohe Modernisierungskosten: Herkömmliche Netzwerkmodernisierungen erfordern die Neuverlegung oder umfassende Sanierung von Glasfaserverbindungen, was hohe Material- und Arbeitskosten sowie einen langen Bauzyklus mit sich bringt.
-
Starre Servicebereitstellung: Traditionelle ODNs bieten in der Regel nur einen PON-Diensttyp an, der nicht gleichzeitig den Bedarf an XGS-PON-Diensten von High-End-Nutzern und den Bedarf an GPON+CATV-Diensten von normalen Haushalten decken kann, wodurch eine differenzierte Servicebereitstellung unmöglich wird.
-
Zögern bei der Investitionsstrategie: Strategisches Zögern der Betreiber aufgrund der Befürchtung, dass neue Technologien alte Anlagen oder bestehende Vermögenswerte überflüssig machen könnten.
Technische Prinzipien
Unsere FWDM- und CEx-WDM-Serienprodukte wurden entwickelt, um die oben genannten zentralen Probleme zu lösen. Sie nutzen die WDM-Technologie, um mehrere optische Signale unterschiedlicher Wellenlängen gleichzeitig in einer einzigen Glasfaser zu übertragen. Dadurch können die Synthese und Trennung von Mehrdienstsignalen effizient realisiert und die Auslastung der Glasfaserressourcen erheblich verbessert werden
Wir bieten zwei Produktserien an: die FWDM-Serie und die CEx-WDM-Serie, erhältlich als LGX-Steckkarte oder als integriertes 1U-Gerät.
Produkttechnische Merkmale
Die FWDM-Serie basiert auf Dünnschichtfiltertechnologie, die optische Signale unterschiedlicher Wellenlängen präzise trennen oder kombinieren kann. Diese Struktur ermöglicht es einer einzelnen Faser, bidirektionale Daten und unidirektionale Videodienste gleichzeitig zu übertragen, wodurch die Effizienz der Nutzung von Glasfaserressourcen deutlich verbessert wird
-
CATV 1550nm ist für Downstream-Videoübertragungsdienste zuständig.
-
PON 1310/1490nm & XGS-PON 1270/1577nm sind für Upstream- und Downstream-PON-Dienste zuständig, mit Multi-Service-Integration ohne gegenseitige Beeinträchtigung.
-
Geringe Einfügedämpfung (≤0,8 dB) und hohe Kanalisolation (≥30 dB).
-
Hohe Rückflussdämpfung (≥45dB) und breiter Betriebstemperaturbereich (-40℃ ~ +85℃).
-
Unterstützung bei der individuellen Anpassung von Hafendienstleistungen hinsichtlich Art und Umfang, um präzise Investitionen zu ermöglichen.
-
Passives Gerät, keine Stromversorgung erforderlich, wodurch zusätzliche Kosten wie Stromgebühren reduziert und die Systemausfallrate gesenkt werden.
Diese hervorragenden Leistungsmerkmale gewährleisten, dass FWDM-Geräte in verschiedenen Anwendungsumgebungen stabile und zuverlässige Dienste bereitstellen und somit den hohen Standards von Geräten der Carrier-Klasse gerecht werden.
CEx-WDM ist ein Schlüsselprodukt in der Entwicklung der PON-Technologie und wurde hauptsächlich entwickelt, um die reibungslose Aufrüstung von PON-Netzen und die Koexistenz alter und neuer Netze zu gewährleisten.
-
GPON 1290-1330nm/1480-1550nm ist für Upstream- und Downstream-GPON-Dienste zuständig.
-
XGS-PON 1260-1280nm/1575-1580nm ist für Upstream- und Downstream-XGS-PON-Dienste zuständig.
-
NG-PON2+PtP 1524-1544nm/1596-1625nm ist für Upstream- und Downstream-NG-PON2+PtP-Dienste zuständig und ermöglicht die Koexistenz verschiedener alter und neuer PON-Dienste ohne gegenseitige Störungen und ein reibungsloses Upgrade.
-
Der OTDR-Bereich 1625-1675 nm ist für die OTDR-Detektionssignale zuständig und verfügt über einen optischen Faser-Detektionsanschluss zur Erleichterung der Fehlerdiagnose.
-
Geringe Einfügedämpfung (GPON≤0,9dB, XGS-PON≤1,1dB, NG-PON2≤1,3dB, OTDR≤1,6dB; Einzelheiten entnehmen Sie bitte den jeweiligen Produktbeschreibungen).
-
Hohe Kanaltrennung (≥30dB für alle Kanäle) und hohe Rückflussdämpfung (≥55dB).
-
Unterstützung bei der individuellen Anpassung von Hafendienstleistungen hinsichtlich Art und Umfang, um präzise Investitionen zu ermöglichen.
-
Passives Gerät, keine Stromversorgung erforderlich, wodurch zusätzliche Kosten wie Stromgebühren reduziert und die Systemausfallrate gesenkt werden.
Dieses Design ermöglicht es Netzbetreibern, die Netzwerkkapazität durch die Aufrüstung der Geräte an beiden Enden deutlich zu erhöhen, ohne das optische Basisverteilnetz (ODN) ersetzen zu müssen. Dadurch werden die Kosten für die Netzwerkerweiterung erheblich reduziert.
Anwendungsszenarien des Produkts
-
Konvergenz von CATV- und PON-Netzen
In Triple-Play-Anwendungen multiplexieren Geräte der FWDM-Serie die 1550-nm-Videoübertragungssignale von CATV mit den 1310-nm-/1490-nm- und 1270-nm-/1577-nm-Datensignalen des PON-Systems sowie den XGS-PON-Datensignalen in einer einzigen Glasfaser. Dadurch wird eine Triplex-Übertragung mit nur einer Glasfaser realisiert und die Glasfaserressourcen werden erheblich geschont
-
Reibungslose Modernisierung von PON-Netzwerken
Für Netzbetreiber, die von GPON auf XGS-PON und sogar NG-PON2 umsteigen möchten, bieten die Produkte der CEx-WDM-Serie eine optimale Übergangslösung. Bestehende GPON-Nutzer und neue XG(S)-PON-Nutzer können im selben ODN-Netzwerk parallel betrieben werden. Betreiber können die Endgeräte ihrer Nutzer schrittweise entsprechend der Marktnachfrage aufrüsten und so bestehende Investitionen bestmöglich schützen.

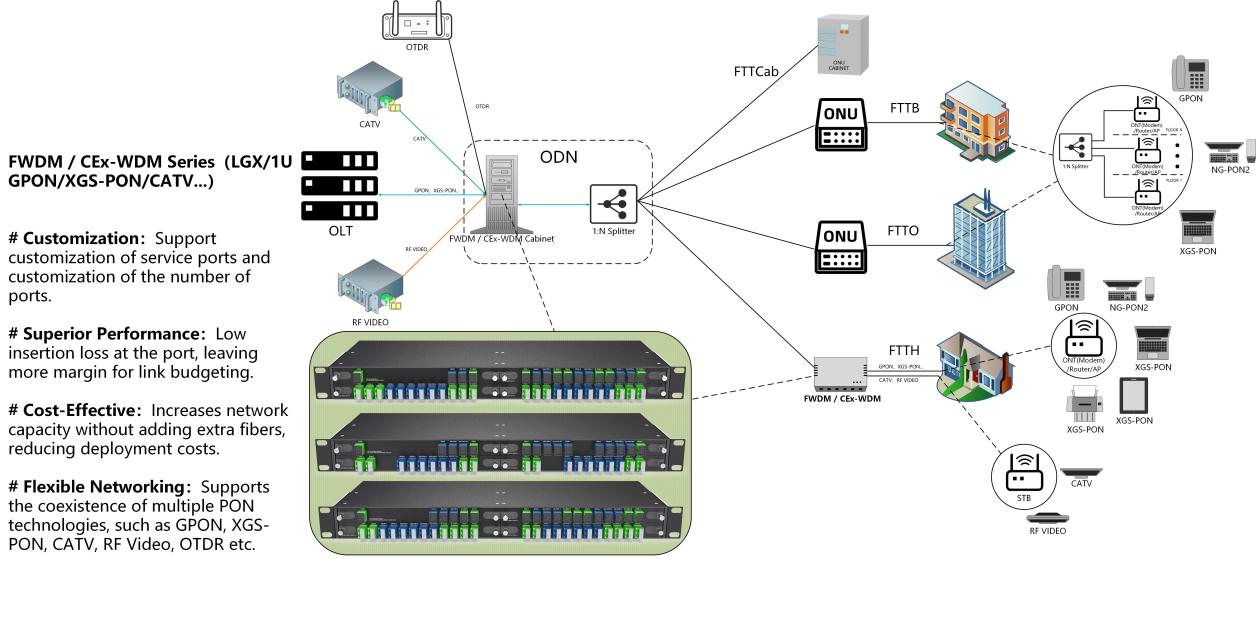

Anwendungsdiagramm der FWDM/CEx-WDM-Serie
Produktvorteile
-
Einfache Bereitstellung:
Upgrade per Plug-and-Play. Installieren Sie CEx-WDM- oder FWDM-Geräte in der Vermittlungsstelle, verbinden Sie alte und neue OLTs mit den entsprechenden Ports der Geräte und tauschen Sie die zugehörigen ONUs bei den Nutzern aus, die ein Upgrade benötigen. Der gesamte Vorgang verläuft ohne Beeinträchtigung und Unterbrechung für bestehende Nutzer und ermöglicht so ein „Hot-Upgrade“.
-
Einfache Bedienung und Wartung:
Vereinfachte Netzwerkarchitektur. Betreiber müssen nicht mehr mehrere unabhängige physische Netzwerke und Glasfaserressourcen für verschiedene PON-Technologien unterhalten. Alle Dienste werden über dasselbe physische Glasfasernetz übertragen, was die Netzwerktopologie erheblich vereinfacht und den Aufwand sowie die Kosten für Betrieb und Wartung reduziert.
-
Bequeme Investition:
Präzise Investition und schnelle Rendite. Reduzieren Sie die Anfangsinvestition ohne großflächige Verlegung von Glasfasern für neue Dienste; beschleunigen Sie die Einführungszeit neuer Dienste und verkürzen Sie den Bereitstellungszyklus erheblich; realisieren Sie präzise Investitionen durch die Modernisierung der Ausrüstung in Bereichen mit klarer Nutzernachfrage und Zahlungsbereitschaft, wodurch die Kapitalrendite verbessert wird
-
Strategischer Vorteil:
Wettbewerbsvorteil jederzeit wahren. Im Zeitalter von 50G PON sind dasselbe ODN- und dasselbe FWDM/CEx-WDM-Evolutionskonzept weiterhin anwendbar. Dies ermöglicht es Betreibern, führende Dienste zu geringeren Kosten und mit höheren Geschwindigkeiten im Wettbewerb einzuführen und so jederzeit einen Wettbewerbsvorteil zu wahren
Zusammenfassung
Mit der kontinuierlichen Erweiterung des 5G-Netzes und der zunehmenden Verbreitung von 10G-PON-Heimanschlüssen steigt der Bedarf an Bandbreite für mehrere Dienste in Zugangsnetzen. Unsere Geräte der FWDM- und CEx-WDM-Serien ermöglichen die integrierte Übertragung mehrerer Dienste in aktuellen Glasfaser-Zugangsnetzen, lösen die technischen Herausforderungen bei der Netzwerkintegration und -aufrüstung und ebnen den Weg für die zukünftige Netzwerkentwicklung. Diese leistungsstarken WDM-Geräte werden eine immer wichtigere Rolle beim Aufbau einer effizienteren, wirtschaftlicheren und intelligenteren optischen Netzwerkinfrastruktur spielen
