DAC/AOC/AEC/ACC-Kabel

(Fiberwdm, alle Rechte vorbehalten)

Schlüsselwörter: DAC, AOC, AEC, ACC

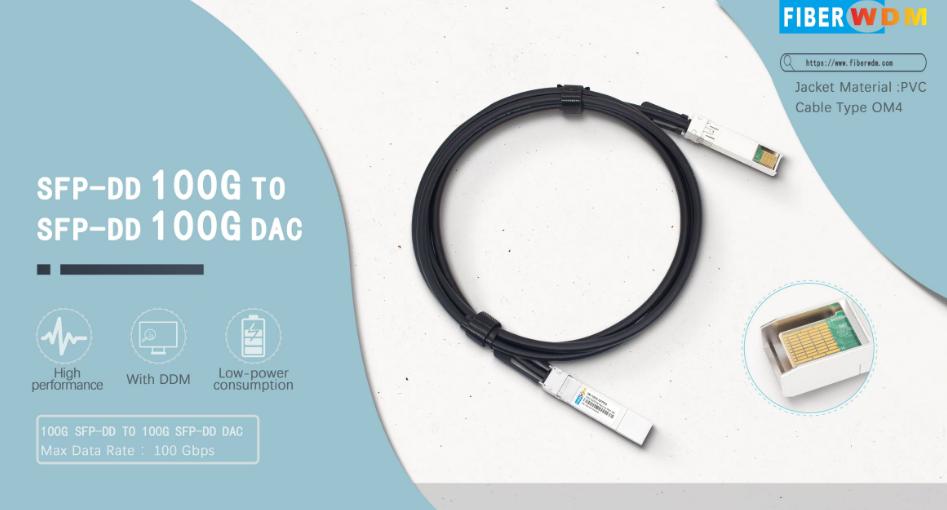

DAC-Kabel:

DAC, auch Direktverbindungskabel genannt, besteht aus einem Kupferkabel

DAC enthält kein fotoelektrisches Umwandlungsmodul, niedrige Kosten. In Rechenzentren werden DAC-Kupferkabel typischerweise zur Verbindung von Servern und Speichernetzwerken verwendet. DAC-Kupferkabel haben sich zur besten Lösung für die Übertragung über kurze Entfernungen entwickelt. Die Hauptanwendungsszenarien konzentrieren sich auf Verbindungen im 5 m / 10 m-Bereich.

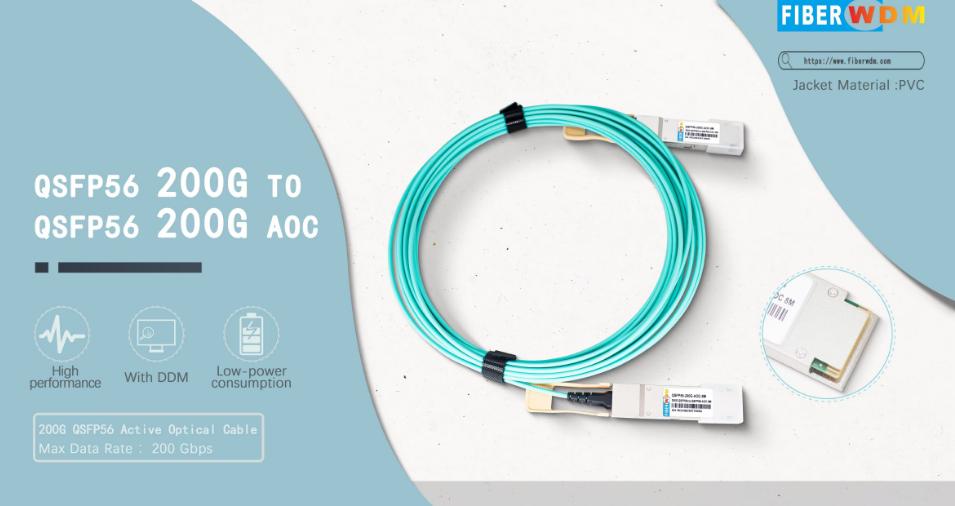

AOC-Kabel:

AOC ist ein aktives optisches Kabel. Das AOC besteht aus zwei Modulen an beiden Enden, mit einem Abschnitt der Glasfaserverbindung in der Mitte. Das optische Modul und das optische Kabel sind integriert, und die optischen Module an beiden Enden erfordern Laserkomponenten;

AOC eliminiert die Möglichkeit einer Kontamination des optischen Ports und verbessert die Zuverlässigkeit. Die Kosten werden durch die Reduzierung der Anzahl optischer Komponenten und den Wegfall von DDM-Funktionen (Digital Diagnostic Monitoring) gesenkt.

Vorteile von AOC: Hohe Übertragungsrate, große Entfernung, geringer Stromverbrauch, geringes Gewicht und einfache Bedienung, frei von elektromagnetischen Störungen. Diese Vorteile werden durch die Einführung der optischen Übertragung erreicht, die die Entfernungsbeschränkungen von DAC-Kupferkabeln überwindet

AOC-Aktivkabel sind ideal für IDC-Rechenzentren, HPC-Hochleistungsrechnen und InfiniBand-Switch-Verbindungen.

AEC- und ACC-Kabel

Mit der Zunahme der Geschwindigkeit und Bandbreite des Rechenzentrums ist die Übertragungsentfernung von DAC begrenzt. Beim Übergang von 400G zu 800G verkürzt sich die DAC-Übertragungsdistanz von 3 Meter auf 2 Meter. Um die Probleme der Übertragungsentfernung sowie des Stromverbrauchs und der Übertragungsleistung zu überwinden, wurden AEC- und ACC-Aktivkabel eingeführt

Aktives elektrisches Kabel

Aktive AEC-Kabel nutzen die Retimer-Chip-Architektur, die nicht nur die Tx- und Rx-Anschlüsse verstärkt und entzerrt, sondern auch das Signal an den Rx-Anschlüssen umformt.

Das aktive AEC-Kabel unterstützt Übertragungsraten von 100G, 200G, 400G, 800G, Pakettypen einschließlich QSFP56, QSFP112, OSFP, QSFP-DD, derzeit die längste Übertragungsentfernung von bis zu 10 Metern, es verfügt über eine Vorwärtsfehlerkorrekturfunktion (FEC) und ein Kabel Retiming-Funktion. Gewährleistet ein vollständig symmetrisches Signal mit einer extrem niedrigen Bitfehlerrate. Die Übertragungsentfernung des passiven Kupfer-DAC ist auf die Bedingung einer einkanaligen 25G-NRZ-Rate beschränkt, die nur eine maximale Abdeckung von 5 Metern bieten kann; AEC-Aktivkabel haben den Vorteil eines geringen Stromverbrauchs und niedriger Kosten; Kleineres Volumen als DAC; AEC-Aktivkabel werden hauptsächlich für ToR- und Serververbindungen verwendet. In Bezug auf die Benutzerfreundlichkeit sind AEC und AOC relativ ähnlich. Beide verfügen über integrierte aktive Chips und sind relativ intelligent, sodass die Verwendungsmethode nahe beieinander liegt. DAC ist nur ein Kupferdraht und kann nicht verglichen werden. AEC und AOC können eine Signalverarbeitung durchführen, um einen vollständigen Signalempfang zu erreichen, sodass sie nicht empfindlich auf äußere Bedingungen reagieren. DAC verfügt über keine Signalverarbeitungsfunktion. Bis zur 800G-Ära wird der Stromverbrauch von AEC nur noch 1/3 des Stromverbrauchs von optischen Singlemode-Modulen betragen;

Aktives Kupferkabel

Der aktive AACC-Kupferdraht nutzt die Redriver-Chip-Architektur und nutzt CTLE-Entzerrung, um die Verstärkung auf der Rx-Seite anzupassen, wodurch die Übertragungsentfernung auf mehrere Meter verlängert wird. Im Vergleich zu aktiven optischen Kabeln AOC und optischen Modulen bietet das aktive ACC-Kupferkabel die Vorteile niedriger Kosten, geringer Stromverbrauch, geringer Temperaturänderungen und transparenter Protokolle, die den Energieeinsparungs- und Kostenkontrollanforderungen großer Rechenzentren gerecht werden können.

DAC/ACC/AEC bietet mehr Kostenvorteile als AOC, da keine fotoelektrische Umwandlung erforderlich ist. ACC- und AEC-Lösungen erweitern den anwendbaren Abstand von Kupferkabelanschlüssen; Das AEC-Schema verfügt über eine höhere Bandbreite als das ACC-Schema, verwendet eine Retimer-Chipstruktur und verfügt über eine Funktion zur Signalformung auf der Empfangsseite. Aufgrund des Signalverstärkers ist die Übertragungsdistanz von aktivem ACC und AEC länger als die von passivem DAC. ACC nutzt die Redriver-Chip-Architektur, um die Verstärkung am Rx-Ende durch CTLE-Entzerrung anzupassen, was eher einem aktiven Kabel ähnelt, das analoge Signale verstärkt; AEC nutzt die Retimer-Chip-Architektur, die nicht nur die Tx- und Rx-Anschlüsse verstärken und entzerren, sondern auch die Signale der Rx-Anschlüsse umformen kann
