Faser-Bragg-Gitter-Reflektor (FBG)

(Fiberwdm, alle Rechte vorbehalten)

Schlüsselwörter: FBG-Faseroptik-Reflektor – Fasergitter-Terminalfilter – FBG-Reflektor – 1625/1650 OTDR

Der Fiber Bragg Grating (FBG)-Reflektor, auch als Fiber-Bragg-Gitter-Filter bekannt, wird typischerweise am vorderen Ende der Optical Network Unit (ONU) in optischen Netzwerken installiert. Es verwendet Faser-Bragg-Gitter, um Glasfaserleitungssignale bei bestimmten Wellenlängen (1625 nm +/- 5 nm, +/- 10 nm oder 1650 nm +/- 5 nm, +/- 10 nm) zu reflektieren. Durch den Anschluss eines optischen Messsystems an den vorderen Abschnitt des Glasfaserverteilers wird bei Erkennung des Vorhandenseins dieser zentralen Wellenlängen angezeigt, dass die Glasfaserverbindung am Benutzerende normal ist. Wenn die zentrale Wellenlänge fehlt oder der Reflexionswert niedrig ist, deutet dies auf eine Beschädigung oder einen Bruch der optischen Faser auf der Benutzerseite hin, was eine Wartung erforderlich macht. Dies ermöglicht eine schnelle Online-Erkennung der Leitungskontinuität. Andere Kommunikationswellenlängen, bei denen es sich nicht um inhärente Reflexionswellenlängen des Faser-Bragg-Gitters handelt, werden normal und mit geringem Verlust durchgelassen und haben daher keinen Einfluss auf die normale Kommunikation.

Produktanwendungï¼

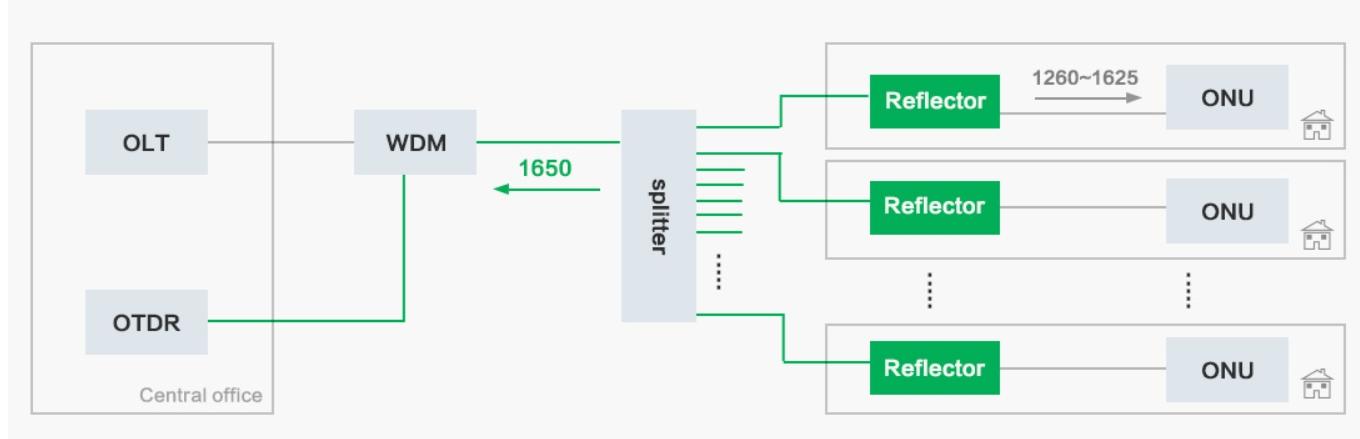

Der FBG-Reflektor (Fiber Bragg Grating) ist am vorderen Ende der ONU (Optical Network Unit) in einem optischen PON-Netzwerk (Passive Optical Network) installiert und arbeitet mit einem OTDR (Optical Time Domain Reflectometer) zusammen, um Erkennung und Diagnose zu ermöglichen von optischen Verbindungen.

Produkttypï¼

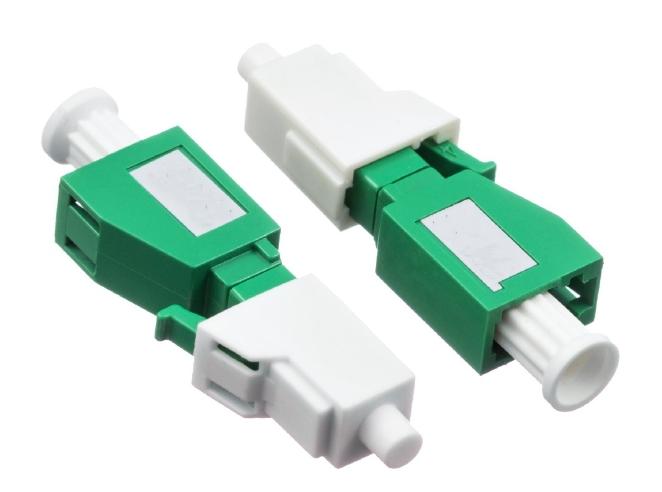

LC/APC Yin-Yang

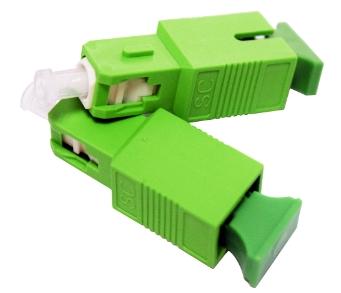

SC/APC Yin-Yang

Der von FiberWDM bereitgestellte FBG-Faserreflektor bietet Vorteile wie geringe Einfügungsdämpfung, hohes Reflexionsvermögen und einfache Installation. Es ist ein ideales optisches Gerät für die Überwachung von Netzwerkverbindungen und wird häufig in Bereichen wie PON-Netzwerken, OTDR-Tests, Zentralbürotests, FTTX und mehr eingesetzt.
