1650nm Reflector LC/APC
1650nm Reflektor LC / APC

1650nm Reflektor LC / APC

  • Hohe Stabilität und Zuverlässigkeit
  • Remote Echtzeiterkennung
  • geringer Einfügungsverlust.
  • Einfache Verbindung für Adapterstruktur
  • konform mit Telcordia GR-326-CORE, Telcordia GR-1221-CORE
  • konform mit RoHS




Jetzt anfragen Herunterladen
  • Produktdetail

1650nm FBG Reflektor LC / APC

Die Faserbrag-Gitter-Reflektor (FBG Reflektor) ist ein kostengünstiger spezifischer Bandreflektor, der an der optischen Netzwerkeinheit (ONU) montiert ist Seite. Es kann Lichtimpulse reflektieren (1650 + / - 5 nm) aus dem otdr Auf dem Faser-Linien-Terminal (OLT) Seite fast 100%, während die Arbeitsbänder des passiven optischen Netzwerks (PON) werden normal übertragen. Das otdr kann bestimmen Ob Die Faserleitung ist normal, indem das von dem Fasergitter reflektierte Signal erfasst wird. Wann Das reflektierte Signal ist niedriger als Der Normalwert, der Linienverlust ist auch groß; Wann Der Reflexionswert ist 0, die optische Faserleitung ist gebrochen. Daher können wir die Faserlinie mit der Echtzeitüberwachung der Faserlinie in der Zeit aufrechterhalten.

Anwendung

Erkennung und Wartung von passiven optischen Netzwerken (angewendet an fttx).


1650 Reflector

optischer Parameter


Artikel

Parameter

Spezifikation

Einheit

Bemerkungen

1

Wellenlängenbereich

Passband

1260 ~ 1625

nm

-

Band reflektieren

1644.5 ~ 1655.5

nm

-

2

Passband

IL

≤1.4

dB

@ 1260 ~ 1360

≤1.4

dB

@ 1460 ~ 1600

≤ 3,4

dB

@ 1600 ~ 1625

Orl

> 35

dB

@ 1260 ~ 1580

> 30

dB

@ 1580 ~ 1620

> 20

dB

@ 1620 ~ 1625

3

Band reflektieren

IL

> 21

dB

@ 1644.5 ~ 1655.5

Orl

≤1.0

dB

@ 1644.5 ~ 1655.5

4

Pdl

≤0.4

dB

@ 1260 ~ 1600

5

Wipple

≤0.6

dB

@ 1644.5 ~ 1655.5

6

TDL

≤0,5

dB

@ 1260 ~ 1600

7

Maximale optische Handhabung

27

dbm

-

8

Steckzeiten

> 500

mal

-

9

Verbinder

LC / APC

-

-

Struktur

Das fbg Reflektor übernimmt einen Standard LC Anschlussstruktur und seine externen Abmessungen sind wie folgt:

1625 Reflector

Arbeiten / Lagerung Bedingungen

Parameter

Spezifikation

Einheit

Arbeitstemperatur

-25 ~ +65

°C

Arbeitsfeuchtigkeit

5 ~ 95

% Rh

Lagertemperatur

-40 ~ +85

°C

Lagerfeuchtigkeit

5 ~ 95

% Rh


Möchten Sie mehr über dieses Produkt erfahren?

SENDEN SIE EINE Nachricht
eine Nachricht hinterlassen

WENN Sie sind an unseren Produkten interessiert und möchten mehr Details erfahren, bitte hinterlassen Sie hier eine Nachricht, wir antworten Ihnen so schnell wie wir.

Ähnliche Produkte

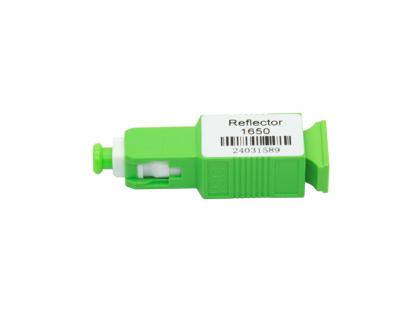

1650nm FBG Reflector SC/APC 1650 nm FBG-Reflektor SC/APC
