Funktionen
8x100G PAM4 neu getaktete 800GAUI-8 elektrische Schnittstelle
MPO-16 APC-Anschluss
8-Kanal-VCSEL-Arrays und 8-Kanal-PIN-Fotodetektor-Arrays
Maximale Verbindungslänge von 60 m auf OM3 oder 100 m auf OM4
Hot-Plug-fähiger QSFP-DD-Formfaktor
Konform mit QSFP-DD-Hardware-Rev 6.3 MSA
Konform mit CMIS 5.2
Konform mit IEEE 802.3db
Konform mit IEEE 802.3ck
Weniger als 14 W im Temperaturbereich von 0 bis 70 °C

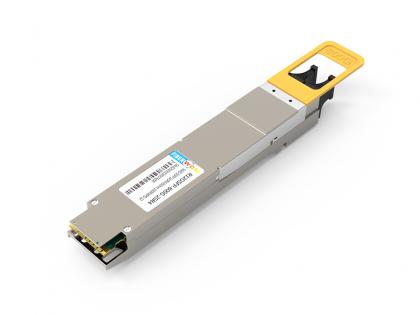

800G QSFP-DD SR8 850 nm 100 m MPO-16 APC
RQDD-800G-SR8
Anwendungen
1.Allgemeine Beschreibung
RQDD-800G-SR8 ist ein achtkanaliges, paralleles, steckbares Glasfaser-QSFP-DD für 800-Gigabit-Ethernet-Anwendungen. Dieser Transceiver ist ein Hochleistungsmodul für Datenkommunikation mit kurzer Reichweite und Verbindungsanwendungen. Es integriert acht Datenspuren in jede Richtung mit 8x53,125GBd. Die Übertragungsentfernung von QSFP-DD SR8 beträgt bis zu 60 Meter über OM3 MMF oder 100 Meter über OM4 MMF. Dieses Modul ist für den Betrieb über Multimode-Fasersysteme mit einer Nennwellenlänge von 850 nm konzipiert.
2. Absolute Maximalwerte und empfohlene Betriebsbedingungen
Tabelle 2.1 Absolute Höchstbewertungen
|
Parameter |
Symbol |
Min |
Max |
Einheit |
|
Lagertemperatur |
Ts |
-40 |
85 |
°C |
|
Gehäusebetriebstemperatur |
Top |
0 |
70 |
°C |
|
Relative Luftfeuchtigkeit (keine Kondensation) |
RH |
15 |
85 |
% |
|
Versorgungsspannung |
Vcc |
-0,5 |
3.6 |
V |
|
Receiver Damage Threshold, pro Lane |
PRdmg |
5 |
|
dBm |
Tabelle 2.2 Empfohlene Betriebsbedingungen
|
Parameter |
Symbol |
Min |
Max |
Einheit |
|
Betriebsgehäusetemperatur |
Oben |
0 |
70 |
°C |
|
Relative Luftfeuchtigkeit (keine Kondensation) |
RH |
15 |
85 |
% |
|
Stromversorgungsspannung |
Vcc |
3.135 |
3.465 |
V |
|
Gesamtstromverbrauch1 |
Stk |
- |
14 |
W |
|
Versorgungsstrom |
|
|
4,46 |
A |
|
Bitrate |
BR |
|
850 |
Gbit/s |
|
Faserlänge auf OM3 MMF |
|
|
60 |
m |
|
Faserlänge auf OM4 MMF |
|
|
100 |
m |
|
I2C-Taktfrequenz |
0 |
|
400 |
kHz |
Anmerkungen:
1. Unter der Bedingung einer Betriebsversorgungsspannung von 3,465 V und einer Gehäusetemperatur von 70 °C.
3. Optische Spezifikation
3.1 Optischer Sender
Tabelle 3.1 Optische Schnittstelle des Senders
|
Parameter |
Symbol |
Min |
Typisch |
Max |
Einheit |
|
|
|
Datenrate pro Spur |
DR |
|
53.125 |
|
GBd |
|
|
Modulationsformat |
|
PAM4 |
|
||||
|
Mittenwellenlänge 1 |
λ |
840 |
860 |
868 |
nm |
||
|
RMS-Spektralbreite |
σ |
|
|
0,6 |
nm |
||
|
Durchschnittliche Startleistung, jede Spur |
Pavg |
-4,6 |
|
4 |
dBm |
||
|
Optische Leistung OMA, jede Spurï¼max |
POMA |
3,5 |
dBm |
||||
|
OMAouter, jede Spur min |
max (TECQ, TDECQ) <1,8 dB |
max [-2,6, max(TECQ,TECQ) – 4,4] |
dBm |
||||
|
1,8 < max (TECQ, TDECQ) < 4,4 dB |
|||||||
|
Sender- und Dispersionsaugenschluss (TDECQ), jede Spur |
TDECQ |
|
|
4.4 |
dB |
||
|
Schließen des Senderauges für PAM4 (TECQ), jede Spur |
TECQ |
|
|
4.4 |
dB |
||
|
Aussterbeverhältnis |
ER |
2,5 |
|
|
dB |
||
|
Senderleistungsabweichung, jede Spur |
|
|
|
2.3 |
dBm |
||
|
Optische Rückflussdämpfungstoleranz |
ORLT |
|
|
14 |
dB |
||
|
Optische Leistung für TX DEAKTIVIEREN |
|
|
|
-30 |
dBm |
||
|
Eingekreister Flussb2 |
|
≥86 % bei 19 µm ≤30 % bei 4,5 um |
|
||||
Hinweise:
1. Definiert entsprechend der Leistung des verwendeten Lasers.
2. Gemessen in einer 50-um-Faser vom Typ A1a.2 oder A1a.3 oder A1a.4 gemäß IEC 61280-1-4.
3.2 Optischer Empfänger
Tabelle 3.2 Optische Schnittstelle des Empfängers
|
Parameter |
Symbol |
Min |
Typisch |
Max |
Einheit |
|
|
Datenrate pro Spur |
BR |
|
53.125 |
|
GBd |
|
|
Modulationsformat |
|
PAM4 |
|
|||
|
Mittenwellenlänge |
λ |
842 |
850 |
948 |
nm |
|
|
Schadensschwelle |
|
5 |
|
|
dBm |
|
|
Durchschnittliche Empfangsleistung, jede Spur |
|
–6.4 |
|
4 |
dBm |
|
|
Empfangsstrom, jede Spur (OMAouter) |
|
|
|
3,5 |
dBm |
|
|
Empfängerreflexionsgrad |
Rr |
|
|
–15 |
dB |
|
|
Empfängerempfindlichkeit, jede Spur1 |
|
RS = max (-4,6, TECQ – 6,4) |
dBm |
|||
|
Empfängerempfindlichkeit überlastet, jede Spur |
|
|
|
–2 |
dBm |
|
|
Rx LOS |
Bestätigen |
|
-15 |
|
|
dBm |
|
Deaktivierung |
|
|
|
-7,5 |
dBm |
|
|
Hysterese |
|
0,5 |
|
5 |
dB |
|
Anmerkungen:
1. Die Empfängerempfindlichkeit ist informativ und wird für einen Sender mit dem Wert TECQ definiert. Gemessen mit Konformitätstestsignal bei TP3 für BER = 2,4E-4 Pre-FEC.
4.Elektrische Spezifikation
Tabelle 4.1 Elektrische Spezifikationen
|
Parameter |
Min |
Typisch |
Max |
Einheit |
|
Bitfehlerverhältnis vor FEC |
|
|
2.4E-4 |
|
|
Post-FEC-Bitfehlerverhältnis |
|
|
1E-12 |
|
|
Sender (jede Spur) |
||||
|
Differenzielle pk-pk-Eingangsspannungstoleranz |
750 |
|
|
mV |
|
Differential Termination Mismatch |
|
|
10 |
% |
|
Augenhöhe |
10 |
|
|
mV |
|
Gleichtakt-zu-Differentialmodus-Rückflussdämpfung |
IEEE802.3ck-Gleichung (120G–1) |
dB |
||
|
Vertikaler Augenschluss |
|
|
12 |
dB |
|
Effektive Rückflussdämpfung |
7.3 |
|
|
dB |
|
Übergangszeit |
10 |
|
|
ps |
|
Empfänger (jede Spur) |
||||
|
Differenzialer Datenausgabehub |
300 |
|
900 |
mVpp |
|
Differentiale Beendigungskonflikt |
|
|
10 |
% |
|
Augenhöhe |
15 |
|
|
mV |
|
Vertikaler Augenschluss |
|
|
12 |
dB |
|
Gleichtakt-zu-Differential-Rückflussdämpfung |
IEEE802.3ck-Gleichung (120G–1) |
|
||
|
Effektive Rückflussdämpfung |
8,5 |
|
|
dB |
|
Übergangszeit |
8,5 |
|
|
ps |
5. Bestellinformationen
|
Teilenummer |
Temperatur Bereich |
Entfernung |
Fasertyp |
E/O |
O/E |
|
RQDD-800G-SR8 |
0 bis 70â |
100m |
MMF |
VCSEL 850nm |
PIN |
