Bei diesem Produkt handelt es sich um ein optisches 800-Gbit/s-OSFP-2xSR4-Modul für optische Kommunikationsanwendungen über 100 m. Das Modul konvertiert 8 Kanäle mit elektrischen Eingangsdaten (PAM4) mit 100 Gbit/s in 8 Kanäle mit parallelen optischen Signalen, die jeweils einen Betrieb mit 100 Gbit/s für eine Gesamtdatenrate von 800 Gbit/s ermöglichen.
Auf der Empfängerseite wandelt das Modul 8 Kanäle paralleler optischer Signale mit jeweils 100 Gb/s für eine Gesamtdatenrate von 800 Gb/s in 8 Kanäle mit elektrischen Ausgangsdaten mit 100 Gb/s (PAM4) um.
Ein Glasfaserkabel mit dualem MPO-12-Stecker kann in die Buchse des OSFP 800G SR8-Moduls eingesteckt werden. Host-FEC ist erforderlich, um eine Glasfaserübertragung von bis zu 100 m zu unterstützen.

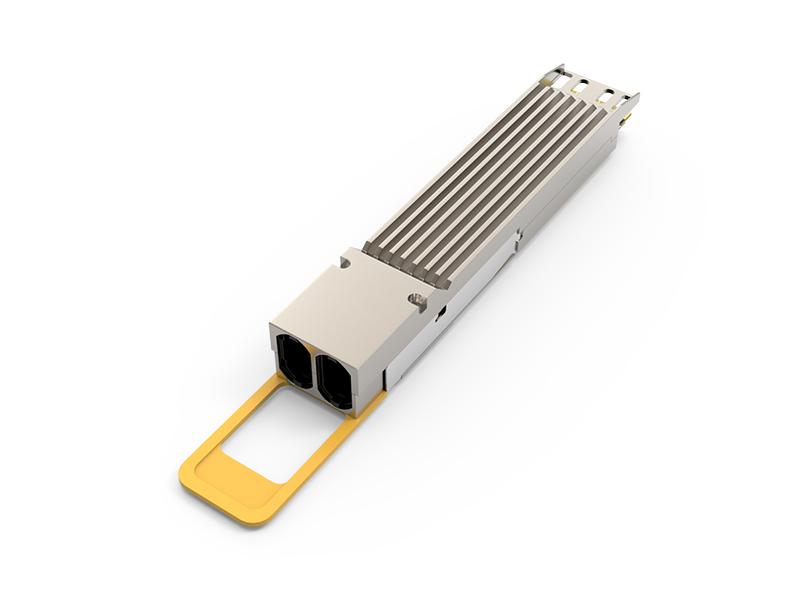

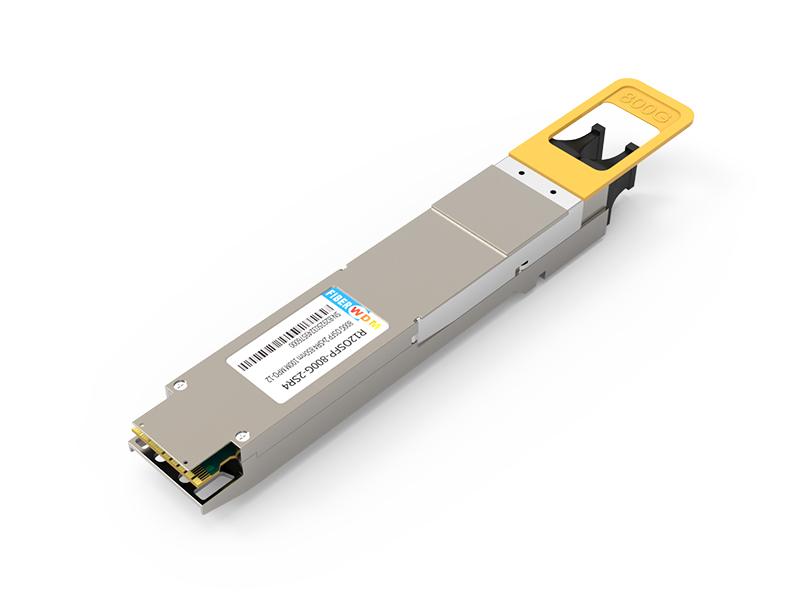

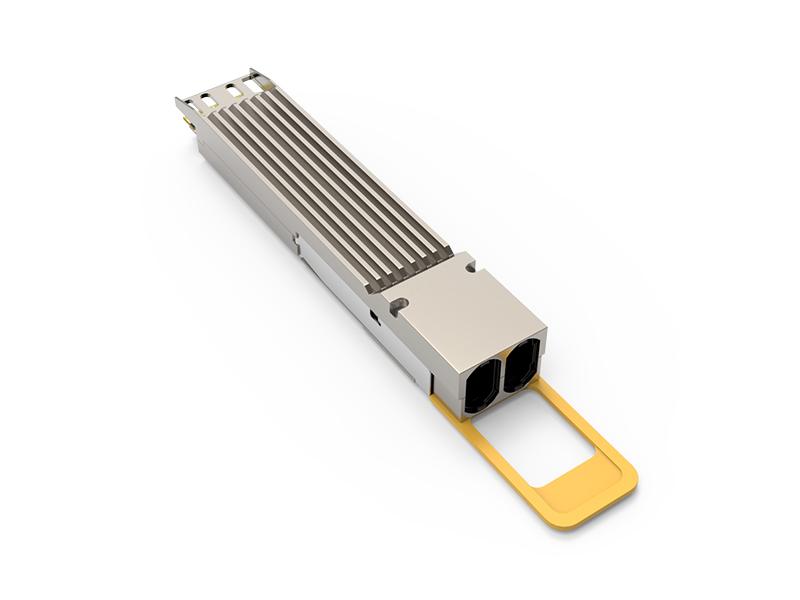

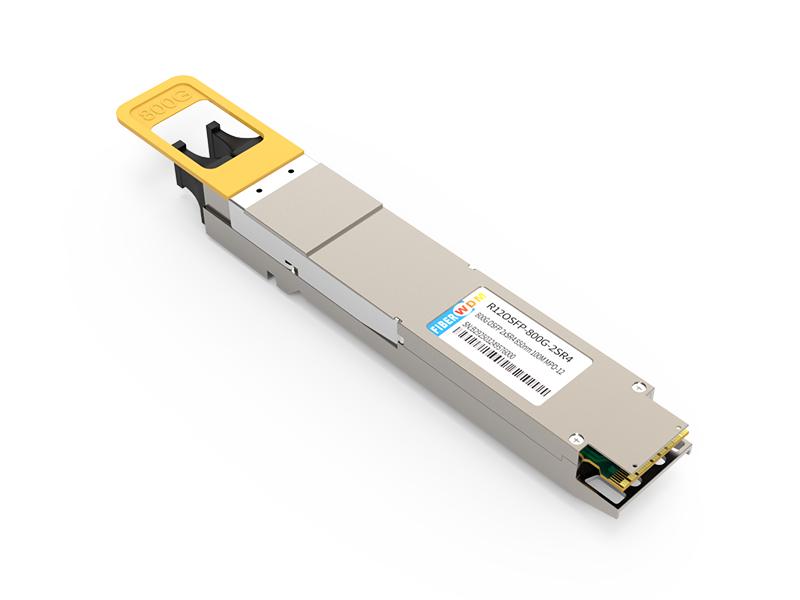

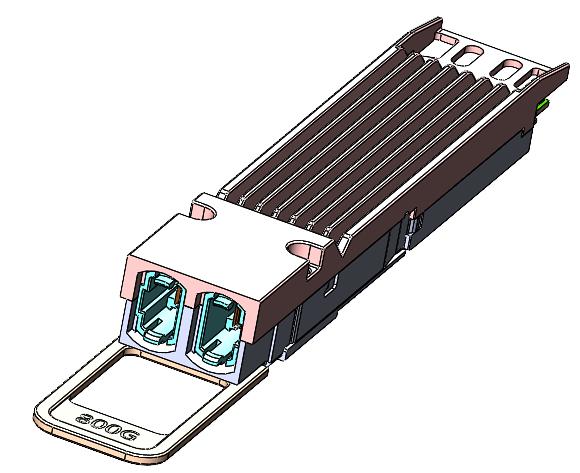

800G OSFP 2xSR4 850nm 100M MPO-12 Optischer Transceiver

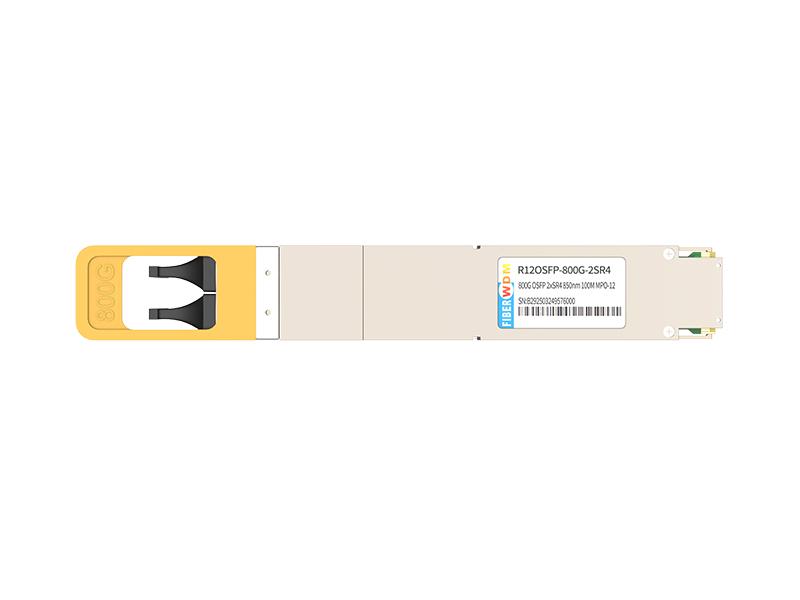

R12OSFP-800G-2SR4
Merkmale
Normen
Anwendungen
Absolute Höchstwerte
| Parameter | Symbol | Mindest | Max | Einheiten |
| Lagertemperaturbereich | TSTG | -40 | +85 | ℃ |
| Versorgungsspannung | VCC | 0 | 4 | V |
| Relative Luftfeuchtigkeit | RH | 5 % bis 85 % | ||
| - | - | nicht kondensierend | ||
Betriebsbedingungen
| Parameter | Symbol | Mindest | Max | Einheiten |
| Gehäusetemperatur – Betrieb | TCASE | 0 | 70 | ℃ |
| Versorgungsspannung | Vcc | 3.135 | 3.465 | V |
| Energieaufnahme | PDISS | - | 14 | W |
| Bitfehlerverhältnis vor FEC | - | - | 2,4 x 10-4 | - |
| Verbindungsdistanz über OM3 | - | 0,5 | 60 | M |
| Verbindungsdistanz über OM4 | - | 0,5 | 100 | M |
Optische Spezifikationen des Senders
| Senderparameter | Mindest | Typisch | Max | Einheit |
| Signalisierungsrate pro Spur | 53,125 ± 100 ppm |
GBd |
||
| Wellenlängenbereich der Spur | - | 850 | - | nm |
| RMS Spektralbreite | - | 0,6 | nm | |
| Modulationsformat | PAM4 | |||
| Durchschnittliche optische Leistung pro Spur | -4,6 | 4 | dBm | |
| Äußere optische Modulation Amplitude (OMAouter), jede Spur für TDECQ<=1,8dB für 1,8
|
-2,6 - |
3.5 |
|
dBm |
| Äußere optische Modulation Amplitude (OMAouter), jede Spur für TECQ<=1,8dB für 1,8
|
-2,6 - |
3.5 |
|
dBm |
| Sender- und Dispersionsaugenverschluss für PAM4, jede Spur | - | - | 4.4 | dB |
| Sender-Augenverschluss für PAM4 (TECQ), jede Spur | - | - | 4.4 | dB |
| Aussterberate | 2.5 | - | dB | |
| Senderauslenkung, jede Spur | - | - | 2 | dB |
| Senderübergangszeit,jede Spur | - | - | 17 | PS |
| Durchschnittliche Startleistung pro Spur im TX-Aus-Zustand | - | - | -30 | dBm |
| Relatives Intensitätsrauschen12 (OMA) | - | - | -131 | dB/Hz |
| Optische Rückflussdämpfungstoleranz | - | - | 12 | dB |
| Eingekreister Fluss | >=86 % bei 19 µm <=30 % bei 4,5 µm |
dB | ||
Optische Spezifikationen des Empfängers
| Empfängerparameter | Mindest | Typisch | Max | Einheit |
|
Signalisierungsrate pro Spur |
53,125 ± 100 ppm |
GBd |
||
|
Wellenlängenbereich der Spur |
- | 850 | - |
nm |
| Modulationsformat | PAM4 | |||
|
Schadensschwelle |
5 | - | - |
dBm |
|
Durchschnittliche Empfangsleistung, jede Spur |
-6,4 | - | 4 |
dBm |
|
Empfängerleistung, jede Spur (OMA) |
- | - | 3.5 |
dBm |
|
Empfängerempfindlichkeit jeder Spur (OMAouter) |
- | - |
-4,6 |
dBm |
|
Empfängerreflexion |
- | - | -12 |
dB |
|
Stressed Receiver Sensitivity (OMAouter), jeweils |
- | - | 2 |
dBm |
| Stressbedingungen für die Stressempfängerempfindlichkeit | ||||
|
Gestresstes Augenschließen für PAM4 (SECQ), Spur im Test |
- | 4.4 | - |
dB |
|
OMAouter jeder Aggressor Lane |
- | 3.5 | - |
dBm |
Empfängerschwellenwerte für Signalverlust (LOS)
|
Parameter |
Mindest |
Typisch |
Max |
Einheit |
|
RX_LOS_Assert Min/Max |
-15,0 |
- | - |
dBm |
|
RX_LOS_De-Assert Min/Max |
- | - | -8,9 |
dBm |
|
RX_LOS_Hysterese |
- | 1,5 | - |
dB |
Spezifikationen für die digitale Diagnoseüberwachung
|
Parameter |
Einheit |
Spezifikation |
| Absoluter Fehler des Temperaturmonitors | ℃ |
± 3 |
|
Absoluter Fehler der Versorgungsspannungsüberwachung |
% |
± 5 |
|
I_bias Absoluter Fehler überwachen |
% |
± 10 |
|
Absoluter Fehler des Monitors für die empfangene Leistung (Rx) |
dB |
± 3,0 |
|
Absoluter Fehler des Sendeleistungsmonitors (Tx) |
dB |
± 3,0 |
Elektrisches Signal mit niedriger Geschwindigkeit
| Parameter | Symbol | Mindest | Max | Einheiten | Zustand |
|
SCL und SDA |
VOL |
0 | 0,4 | V |
IOL(max)=3,0 mA für den Schnellmodus, 20 mA für den Schnellmodus plus |
|
VOH |
Vcc-0,5 |
Vcc+0,3 |
V | ||
|
SCL und SDA |
VIL |
-0,3 |
Vcc*0,3 |
V | - |
|
VIH |
Vcc*0,7 |
Vcc +0,5 |
V | - | |
|
Kapazität für SCL- und SDA-E/A-Pin |
Ci | - | 14 |
pF |
- |
|
Gesamte Buskapazitätslast für SCL und SDA |
Cb | - | 100 |
pF |
3,0 kOhm Pull-up-Widerstand, max. |
| - | - | 200 |
pF |
1,6 kOhm Pull-up-Widerstand, max. |
|
|
LPMode/TxDis,Reset und ModeSeIL |
VIL |
-0,3 | 0,8 | V |
|Iin| |
|
VIH |
2 |
Vcc + 0,3 |
V | ||
|
IntL/RxLOS |
VOL |
0 | 0,4 | V |
IOL = 2,0 mA |
|
VOH |
VCC - 0,5 |
VCC + 0,3 |
V |
10 kOhm Pull-up zum Host Vcc |
|
|
ModPrsL |
VOL |
0 | 0,4 | % |
IOL = 2,0 mA |
|
VOH |
- | - | dB |
ModPrsL kann als Kurzschluss nach GND auf dem Modul realisiert werden |
Elektrisches Hochgeschwindigkeitssignal
|
Parameter |
Mindest |
Typisch |
Max |
Einheit |
|
Elektrische Ausgangseigenschaften des Empfängers bei TP4 |
||||
|
Signalisierungsrate pro Spur |
- |
53.125 |
- |
GBd |
|
AC-Gleichtakt-Ausgangsspannung (RMS) |
- | - | 17,5 | mV |
|
Differenzielle Spitze-Spitze-Ausgangsspannung |
- | - | 900 |
mV |
|
Nahe-End-ESMW (Breite der Augensymmetriemaske) |
- | Wird noch bekannt gegeben | - | Benutzeroberfläche |
|
Nahe Augenhöhe, Differenzial |
24 | - | - | mV |
|
Nahendiger vertikaler Augenschluss |
- | - | 7,5 |
dB |
|
Fern-ESMW (Breite der Augensymmetriemaske) |
- | Wird noch bekannt gegeben | - | Benutzeroberfläche |
|
Höhe des entfernten Auges, Differenzial |
24 | - | - | mV |
|
Vertikaler Augenschluss am anderen Ende |
- | - | 7,5 |
dB |
|
Fern-Vorläufer-ISI-Verhältnis |
- | Wird noch bekannt gegeben | - | % |
|
Rückflussdämpfung bei der Umwandlung von Gleichtakt in Differenzial |
802.3ck 120G-1 |
dB |
||
|
Effektive Rückflussdämpfung |
Wird noch bekannt gegeben | - | - |
dB |
|
Differenzielle Terminierungsfehlanpassung |
- | - | 10 | % |
|
Übergangszeit (min., 20 % bis 80 %) |
- | Wird noch bekannt gegeben | - | ps |
|
Gleichtaktspannung |
-350 | - | - | mV |
|
Elektrische Eingangseigenschaften des Senders bei TP1 |
||||
|
Signalisierungsrate pro Spur |
- |
53.125 |
- |
GBd |
|
Differenzielle Spitzen-Spitzen-Eingangsspannungstoleranz |
900 | 2850 | mV | |
|
Gleichtakt- zu Differenzial-Rückflussdämpfung |
802.3ck-Gleichung (120G-1) |
- | - | - |
|
Effektive Rückflussdämpfung |
Wird noch bekannt gegeben | - | - | - |
|
Differenzielle Terminierungsfehlanpassung |
- | - | 10 | - |
|
Modul-Stress-Eingangstest |
Siehe 120G.3.4.1 |
% |
||
|
Toleranzbereich der Single-Ended-Spannung |
-0,4 |
- | 3.3 | V |
|
Gleichtaktspannung |
-350 |
- | 2850 | mV |
Modul-Blockdiagramm

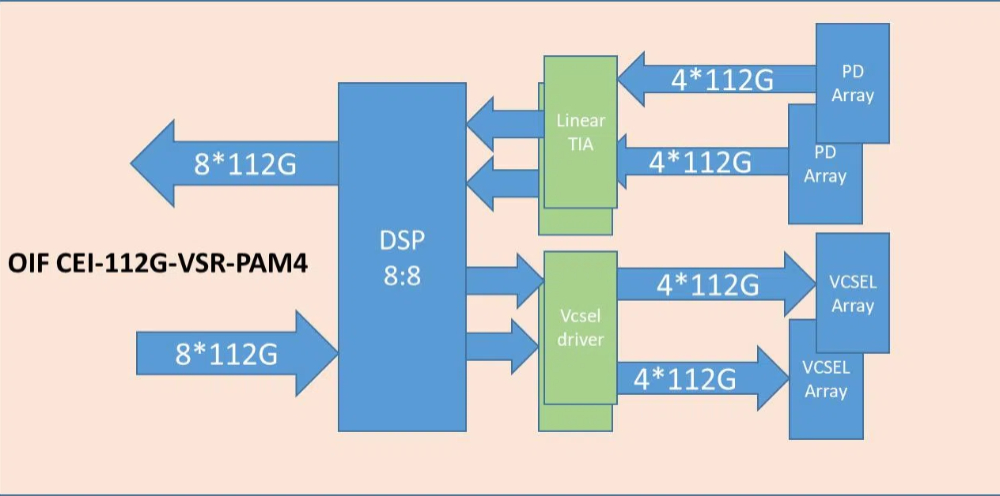

Abbildung 1. Modulblockdiagramm
OSFP800 800G 2xSR4

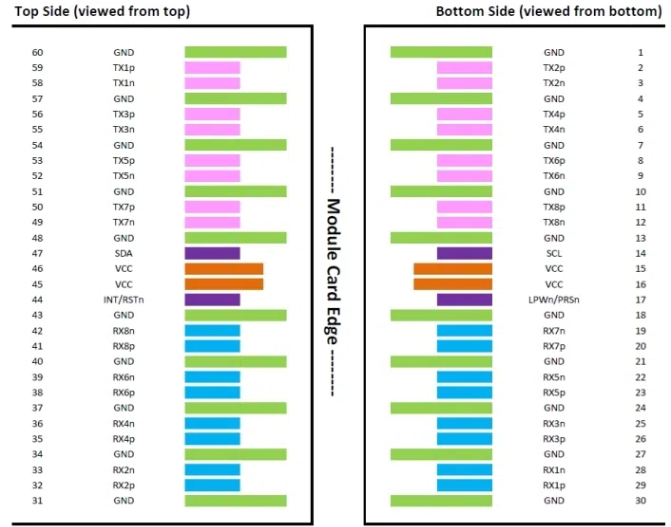

Abbildung 2. OSFP800 800G Kontaktbelegung

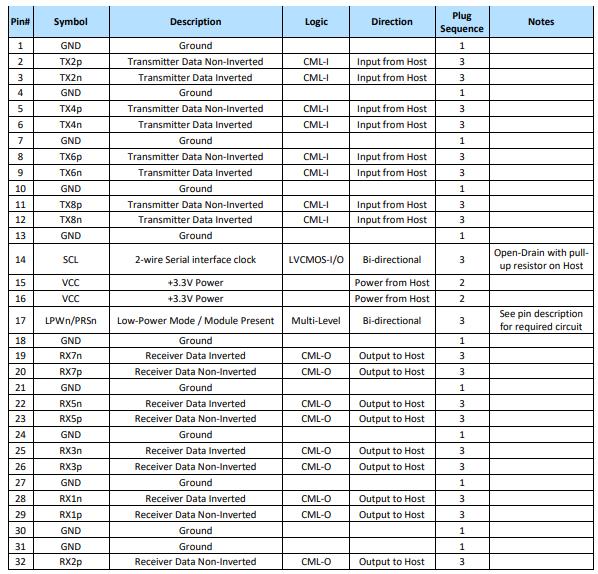

Modul Kontaktdefinition
Optische Schnittstelle

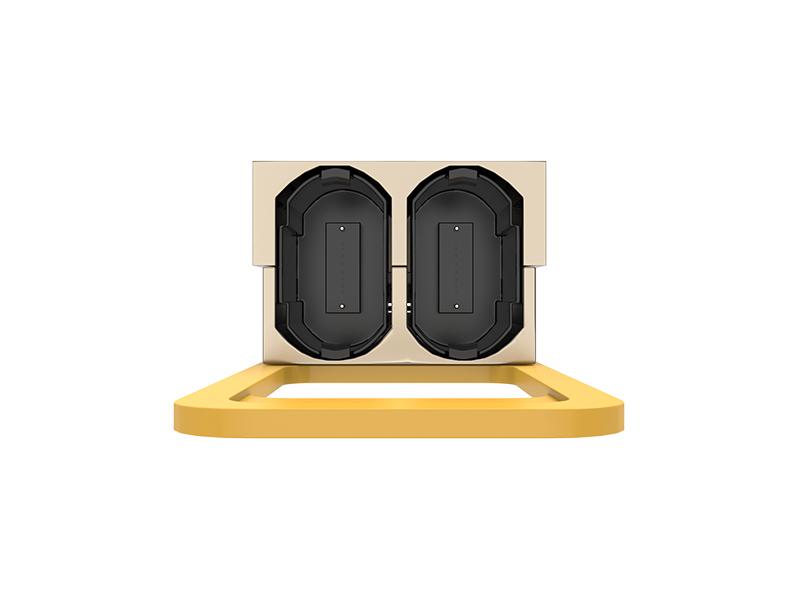

Die dualen MPO-12-Anschlüsse für OSFP800 2xSR4.

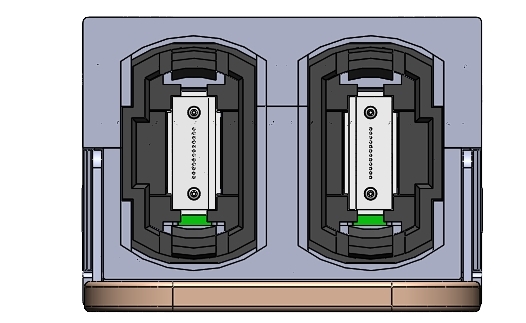

Abbildung 3. Optische Spurzuweisungen
Mechanische Spezifikationen

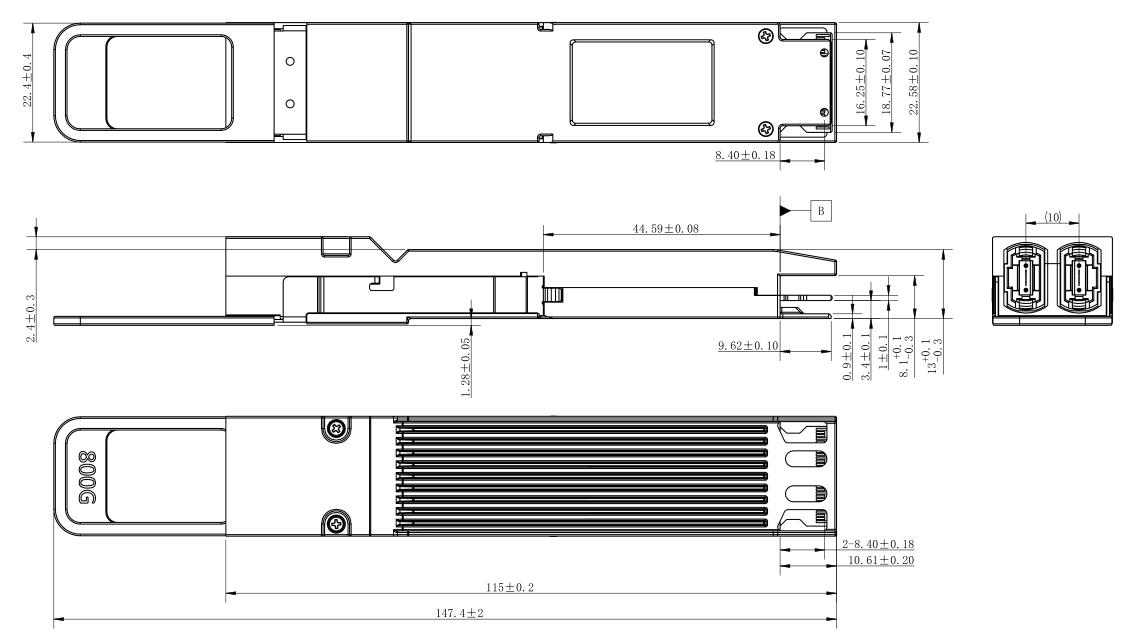

Abbildung 4. Mechanische Abmessungen
Bestellinformationen
|
Teilenummer |
Beschreibung |
|
R12OSFP-800G-2SR4 |
OSFP800 800G 2xSR4 Optischer Transceiver |
