Im Zuge der digitalen Transformation ist die Nachfrage nach schnellen, zuverlässigen und flexiblen Kommunikationsnetzen beispiellos. Passive optische Netzwerke (PON) sind ein Eckpfeiler moderner Infrastruktur und unterstützen Anwendungen vom Heim-Breitband bis hin zu Unternehmensnetzwerken. Um den wachsenden Bandbreitenbedarf zu decken und Netzwerke zukunftssicher zu gestalten, bietet die Integration von 4CH WDM mit GPON, XGS-PON, RF-Video und OTDR eine umfassende Lösung – für maximale Glasfasernutzung und verbesserte Servicekapazitäten.
4CH WDM GPON XGS-PON RF-Video und OTDR-Plug-in-LGX-Box 215*150*20MM
HF-Video
Funktionen: Die RF-Videotechnologie ermöglicht die Übertragung analoger Videosignale über Glasfaser und ermöglicht so die Bereitstellung hochwertiger Videoinhalte. Sie wird häufig in Verbindung mit PON-Technologien eingesetzt, um integrierte Videodienste bereitzustellen.
Anwendungsszenarien: RF-Video wird häufig in Kabelfernsehnetzen, Video-on-Demand-Diensten und anderen Anwendungen eingesetzt, bei denen eine qualitativ hochwertige Videoübertragung unerlässlich ist. Es lässt sich nahtlos in PON-Netzwerke integrieren und bietet so eine umfassende Lösung für Daten- und Videodienste.
OTDR (Optisches Zeitbereichsreflektometer)
Funktionen: OTDR ist ein Tool zur Fehlerdiagnose und Wartung von Glasfasernetzen, das Brüche, Verluste und Reflexionspunkte in der Glasfaser erkennen kann.
Anwendungsszenarien: Es wird häufig bei der Installation, Wartung und Fehlerbehebung von Glasfasernetzen verwendet und gewährleistet die Zuverlässigkeit und Leistung des Netzwerks.
Vorteile
Anwendung
Produktpanel

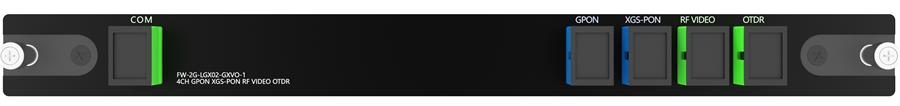

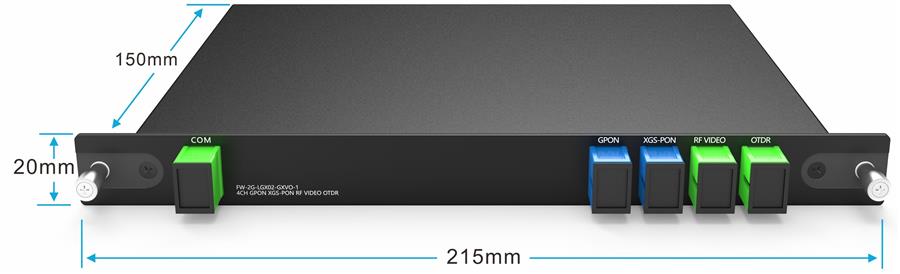

4CH WDM GPON XGS-PON HF-Video und OTDR, PON SC/UPC, COM HF-Video OTDR SC/APC Plug-in LGX Box 215*150*20MM
2X4CH WDM GPON XGS-PON HF-Video und OTDR, PON SC/UPC, COM HF-Video OTDR SC/APC Plug-in LGX Box 215*150*20MM

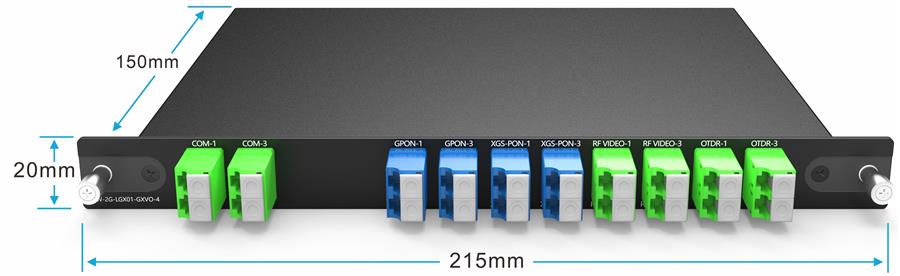

4X4CH WDM GPON XGS-PON HF-Video und OTDR, PON LC/UPC, COM HF-Video OTDR LC/APC Plug-in LGX Box 215*150*20MM
Technische Daten
|
Parameter |
Spezifikation |
Einheit |
|
|

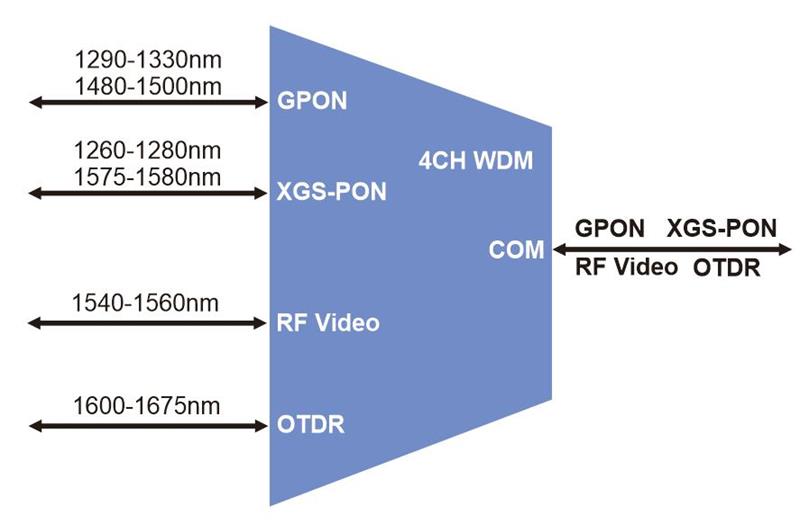

Bandpass |
GPON |
1290-1330/1480-1550 |
nm |
|
XGS-PON |
1260-1280/1575-1580 |
nm |
|
|
RF-Video |
1540–1560 |
nm |
|
|
OTDR |
1600–1675 |
nm |
|
|
Einfügungsverlust |
COM - GPON |
<0,9 |
dB |
|
COM - XGS-PON |
<1,1 |
dB |
|
|
COM – HF-Video |
<1,3 |
dB |
|
|
COM - OTDR |
<1,5 |
dB |
|
|
Wellenlängenisolationen |
COM - GPON |
>30 |
dB |
|
COM - XGS-PON |
>30 |
dB |
|
|
COM – HF-Video |
>30 |
dB |
|
|
COM - OTDR |
>30 |
dB |
|
|
Unifomit |
<0,8 |
dB |
|
|
Rückflussdämpfung |
>55 |
dB |
|
|
Richtwirkung |
>55 |
dB |
|
|
PDL (Polarisierungsabhängiger Verlust) |
<0,3 |
dB |
|
|
(Polarisationsmodendispersion) |
<0,2 |
ps | |
|
Optische Leistungsabgabe |
<300 |
mW |
|
|
Betriebstemperatur |
-40 bis +85 |
℃ |
|
|
Relative Luftfeuchtigkeit im Betrieb |
5 bis 90 |
% relative Luftfeuchtigkeit |
|
|
Lagertemperatur |
-40 bis +85 |
℃ |
|
|
Relative Luftfeuchtigkeit im Betrieb |
5 bis 90 |
% relative Luftfeuchtigkeit |
|
|
Nettogewicht |
LGX-Box: 0,5 kg 2-Slot-1U-Rack: 2,5 kg |
KG | |
|
Maße |
LGX-Box: 215 x 150 x 20 mm 1U-Rack: 440 x 160 x 44 mm |
mm | |
|
Der Einfügungsverlust umfasst WDL, TDL und PDL MIT zwei Sätzen gepaarter Steckverbinder an beiden Enden. |
|||
Paketinformationen
LGX BOX Plug-in 4-Slot 1U Rack
4-Kanal-WDM
2x4-Kanal-WDM
4x4-Kanal-WDM

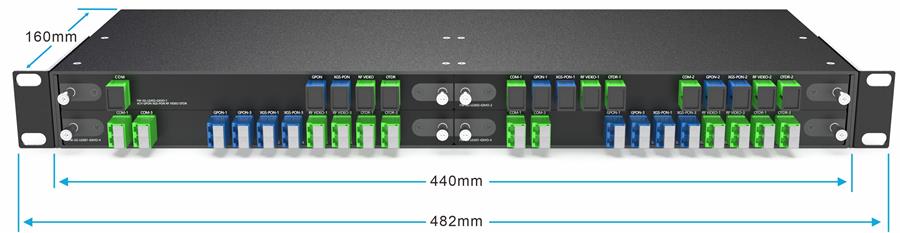

4-Slot 1U Rack für LGX BOX
Bestellinformationen
|
Produkt-Nr. |
Produktbeschreibung |
|
FW-2G-LGX02-GXVO-1 |
4CH WDM GPON XGS-PON HF-Video und OTDR, PON SC/UPC, COM HF-Video OTDR SC/APC Plug-in LGX Box 215*150*20MM |
|
FW-2G-LGX02-GXVO-2 |
2x4CH WDM GPON XGS-PON HF-Video und OTDR, PON SC/UPC, COM HF-Video OTDR SC/APC Plug-in LGX Box 215*150*20MM |
|
FW-2G-LGX01-GXVO-4 |
4x4CH WDM GPON XGS-PON HF-Video und OTDR, PON LC/UPC, COM HF-Video OTDR LC/APC Plug-in LGX Box 215*150*20MM |
|
1U02-4LGX |
19-Zoll-1U-Rack mit 4 Steckplätzen für Plug-in-LGX-Box, 440 x 160 x 44 mm |
Hinweis: Wir unterstützen individuelles Design. Bitte kontaktieren Sie uns per E-Mail.
