Merkmale
Unübertroffen niedrige Kosten
Geringe optische Verzerrungen
Hohe Isolation
Hohe Zuverlässigkeit
Epoxidfreier optischer Pfad
Anwendungen
Kanalblockierung
Konfigurierbares Hinzufügen/Drop
Systemüberwachung
Instrumentierung

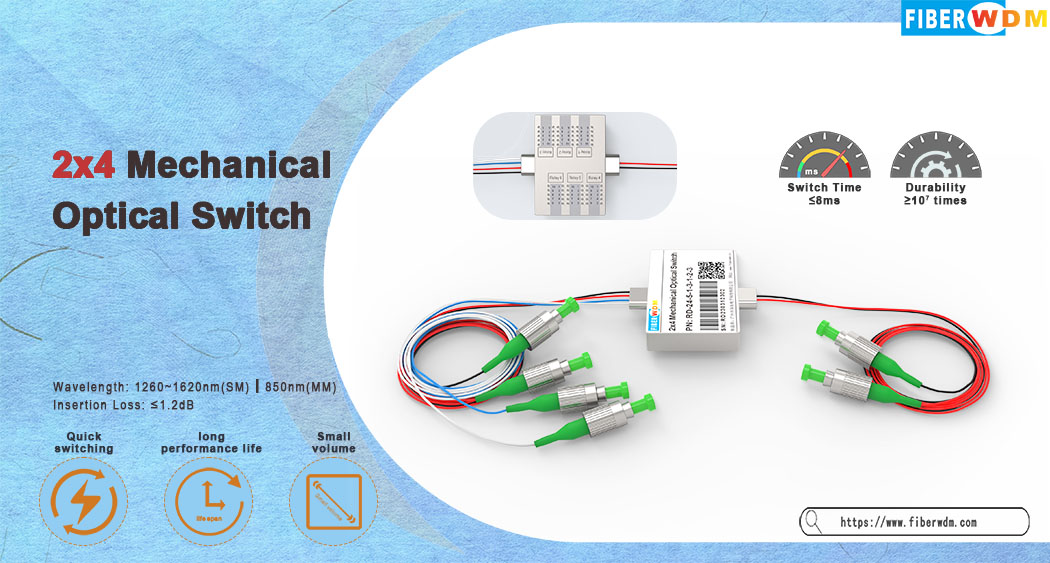

2x4 mechanischer optischer Schalter
Der mechanische 2x4-Glasfaserschalter verbindet optische Kanäle, indem er ein eingehendes optisches Signal in die Ausgangsfaser leitet oder blockiert. Dies wird durch eine zum Patent angemeldete optomechanische Konfiguration erreicht und über ein elektrisches Steuersignal aktiviert. Eine verriegelnde Version behält den ausgewählten optischen Pfad bei, nachdem das Antriebssignal entfernt wurde, während die nicht verriegelnden Versionen standardmäßig entweder in den offenen oder geschlossenen Zustand wechseln, wenn die Stromversorgung unterbrochen wird. Der Schalter verfügt über integrierte elektrische Positionssensoren. Das neue materialbasierte, fortschrittliche Design reduziert die Positionsempfindlichkeit beweglicher Teile erheblich und bietet eine beispiellos hohe Stabilität sowie unübertroffen niedrige Kosten
Spezifikationen
| Betriebswellenlänge |
1260–1620 nm (SM) 850 nm (MM) |
Einfügedämpfung |
≤1,2 dB |
| Wellenlängenabhängiger Verlust |
≤0,25 dB |
Polarisationsabhängiger Verlust |
≤0,05 dB |
| Temperaturabhängiger Verlust |
≤0,25 dB |
Rückflussdämpfung |
SM≥50dB MM≥30dB |
| Übersprechen |
SM≥55dB MM≥35dB |
Schaltzeit |
≤8ms |
| Wiederholbarkeit |
≤±0,02 dB |
Haltbarkeit |
≥107mal |
| Betriebsspannung |
3 oder 5V |
Schaltertyp |
Nicht verriegelnd/verriegelnd |
| Betriebstemperatur |
-20~+70℃ |
Lagertemperatur |
-40~+85℃ |
| Optische Leistung |
≤500mW |
Abmessungen |
52,7L×37,2B×10,0H mm |
Pin-Konfigurationen
| Typ |
Zustand |
Elektrischer Antrieb |
Zustandssensor |
||||||
| 2×4 |
Pin 1 |
Pin 5 |
Pin 6 |
Pin 10 |
Pin 2-3 |
Pin 3-4 |
Pin 7-8 |
Pin 8-9 |
|
| Einrastend |
0 |
-- |
-- |
GND |
V＋ |
Schließen |
Offen |
Offen |
Schließen |
| 1 |
V＋ |
GND |
-- |
-- |
Offen |
Schließen |
Schließen |
Offen |
|
| Nicht verriegelnd |
0 |
-- |
-- |
-- |
-- |
Schließen |
Offen |
Offen |
Schließen |
| 1 |
V＋ |
-- |
-- |
GND |
Offen |
Schließen |
Schließen |
Offen |
|
| NEIN. |
Optische Route |
Relais |
|||||
| 1 |
2 |
3 |
4 |
5 |
6 |
||
| 1 |
A-1, B-2 |
0 |
0 |
0 |
1 |
0 |
1 |
| 2 |
A-1, B-3 |
1 |
1 |
0 |
1 |
1 |
1 |
| 3 |
A-1, B-4 |
1 |
1 |
0 |
1 |
1 |
0 |
| 4 |
A-2, B-1 |
0 |
1 |
0 |
1 |
0 |
1 |
| 5 |
A-2, B-3 |
1 |
1 |
1 |
1 |
1 |
1 |
| 6 |
A-2, B-4 |
1 |
1 |
1 |
0 |
1 |
1 |
| 7 |
A-3, B-1 |
0 |
0 |
1 |
1 |
1 |
1 |
| 8 |
A-3, B-2 |
0 |
1 |
1 |
1 |
1 |
1 |
| 9 |
A-3, B-4 |
1 |
1 |
1 |
0 |
0 |
1 |
| 10 |
A-4、B-1 |
0 |
0 |
1 |
1 |
1 |
0 |
| 11 |
A-4, B-2 |
0 |
1 |
1 |
1 |
1 |
0 |
| 12 |
A-4、B-3 |
1 |
1 |
1 |
0 |
0 |
0 |

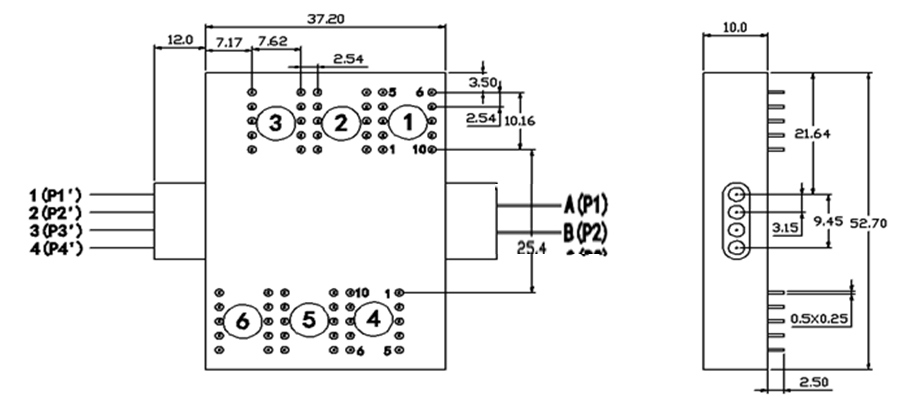

Mechanische Abmessungen (Einheit: mm)

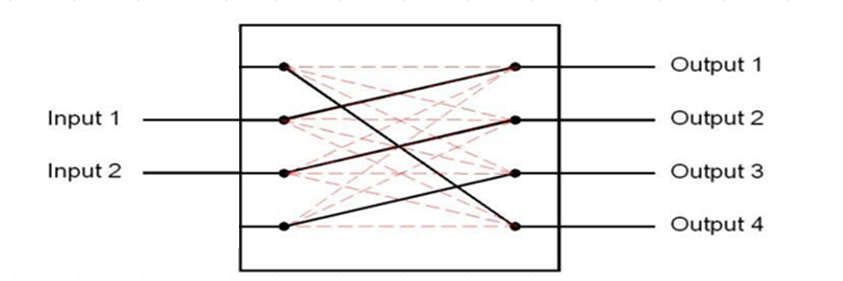

Optische Route
Bestellinformationen
| RD-FSW |
-2x4- |
-Wellenlänge- |
-Schaltertyp- |
-Stromspannung- |
-Fasertyp- |
-Paket- |
-Faserlänge- |
-Verbinder- |
| |
|
1060＝1 C+L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Spezial＝0 |
Verriegelung＝1 Nicht selbsthaltend＝2 Spezial＝0 |
3V=3 5V=5 Spezial＝0 |
SM28=1 50/125=5 62,5/125=6 Spezial＝0 |
Nackte Faser = 1 900um-Röhre = 3 Spezial＝0 |
0,25 m = 1 0,5m=2 1,0m=3 Spezial＝0 |
Keine=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 Duplex-LC=8 Spezial＝0 |
