Merkmale:
PLC 1U Rack
Die PLC-Bauelemente von Fiberwdm basieren auf einem einzigartigen Quarzglas-Wellenleiterverfahren mit zuverlässigen, präzise ausgerichteten Faser-Pigtails in einem Miniaturgehäuse. Sie bieten eine kostengünstige Lichtverteilungslösung mit kleinem Formfaktor und hoher Zuverlässigkeit. Die PLC-Bauelemente zeichnen sich durch geringe Einfügungsdämpfung, niedrige PDL, hohe Rückflussdämpfung und exzellente Gleichmäßigkeit über einen breiten Wellenlängenbereich von 1260 nm bis 1620 nm und einen Betriebstemperaturbereich von -40 °C bis +85 °C aus. Die PLC-Bauelemente sind in Standardkonfigurationen von 1×4, 1×8, 1×16 und 1×32 sowie in kundenspezifischen Strukturen von 2×8, 2×16, 2×32 und 2×64 erhältlich.
Produkt

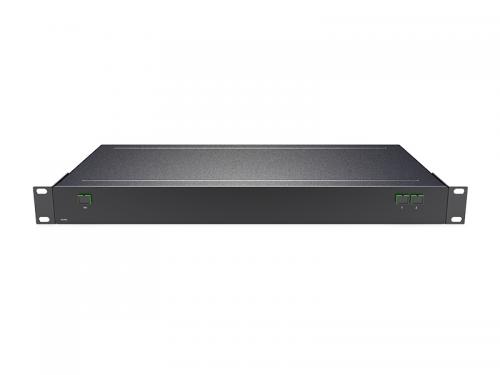

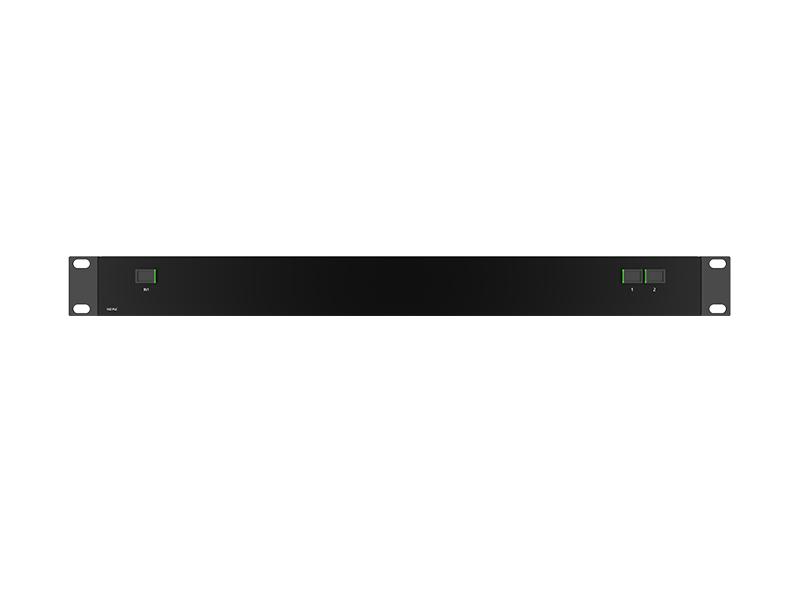

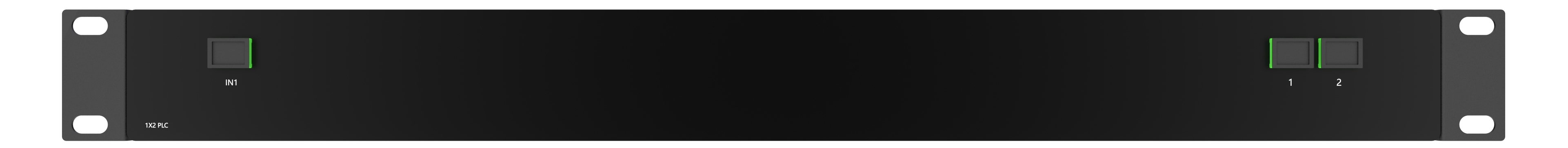

1x2 PLC SC/APC 1U Rack

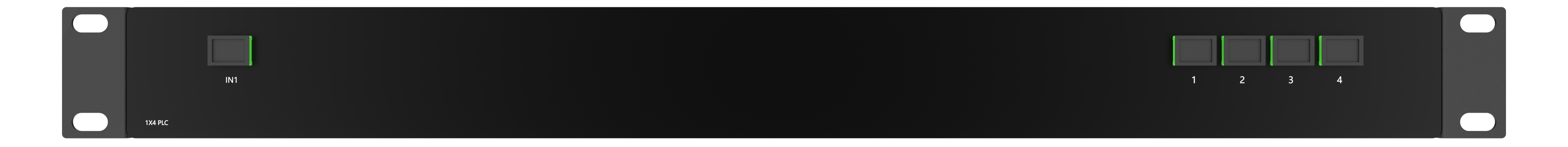

1*4 PLC SC/APC 1U Rack

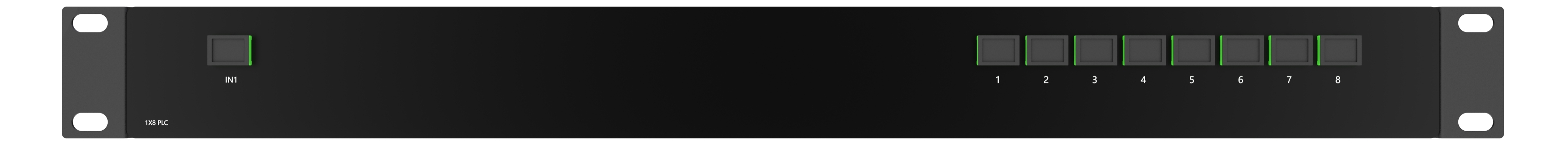

1*8 PLC SC/APC 1U Rack

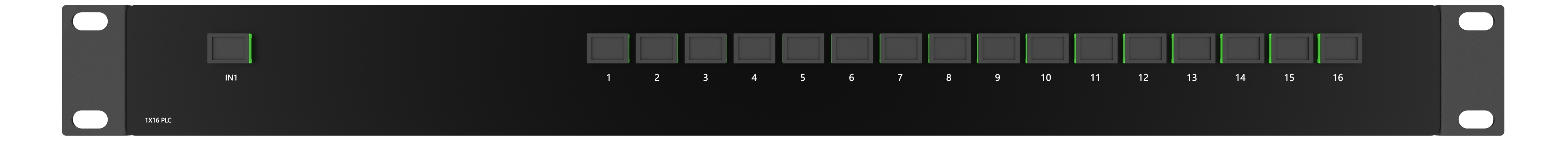

1*16 PLC SC/APC 1U Rack
1*32 PLC SC/APC 1U Rack

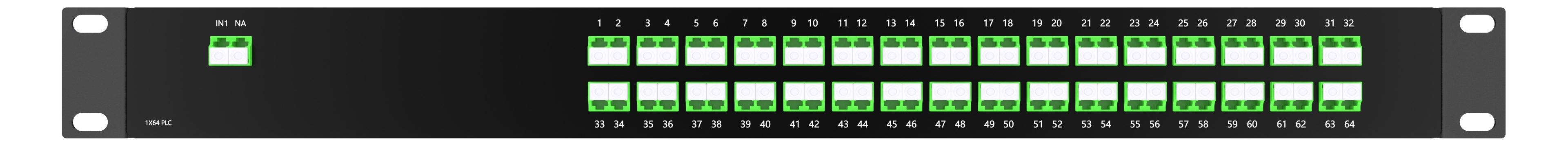

1*64 PLC LC/APC 1U Rack

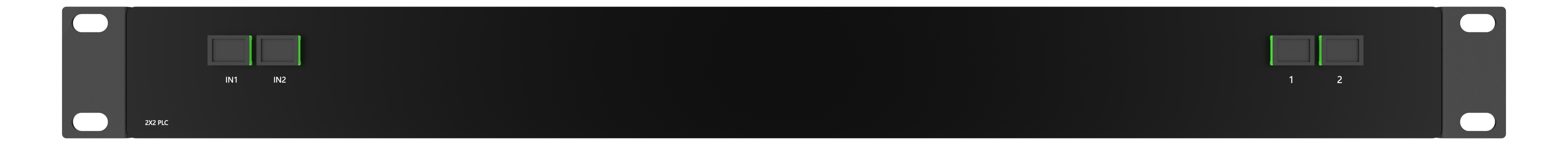

2x2 PLC SC/APC 1U Rack

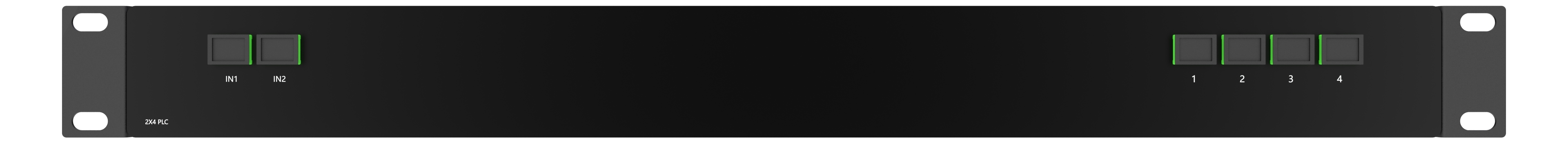

2x4 PLC SC/APC 1U Rack

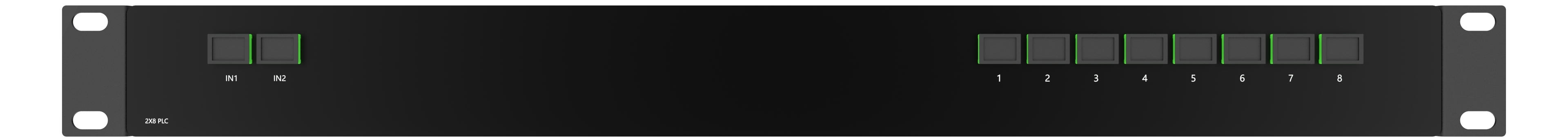

2x8 PLC SC/APC 1U Rack
2x16 PLC SC/APC 1U Rack

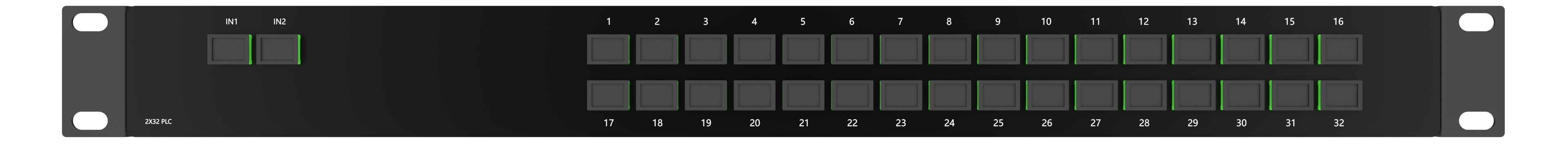

2*32 PLC SC/APC 1U Rack

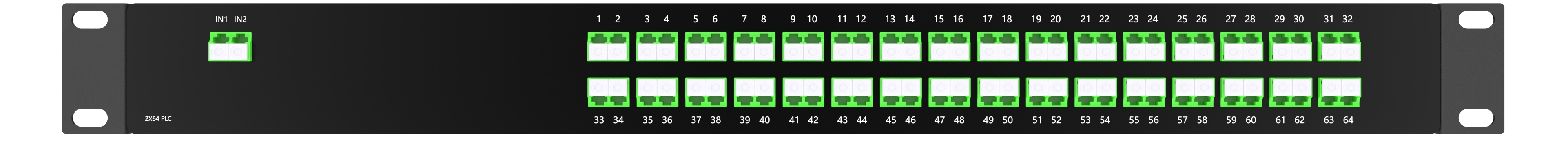

2 * 64 SPS L C/ A PC 1U-Rack
Merkmale:
Anwendungen
Einhaltung
1*N SPS-Spezifikationen
| Portkonfiguration | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | |
| Fasertyp | SMF-28e oder kundenspezifisch | ||||||
| Betriebswellenlänge (nm) | 1260–1650 | ||||||
| Einfügungsdämpfung | Typisch | 3.7 | 6.8 | 10.0 | 13.0 | 16.0 | 19,5 |
| Max | 4.0 | 7.2 | 10,5 | 13,5 | 16.9 | 21.0 | |
| Dämpfungsgleichmäßigkeit (dB) | Max | 0,4 | 0,6 | 0,8 | 1.2 | 1,5 | 2,5 |
| Rückflussdämpfung (dB) | Min | 50 | 50 | 50 | 50 | 50 | 50 |
| Polarisationsabhängiger Verlust (dB) | Max | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,4 |
| Richtwirkung (dB) | Min | 55 | 55 | 55 | 55 | 55 | 55 |
| Wellenlängenabhängige Dämpfung (dB) | Max | 0,3 | 0,3 | 0,3 | 0,5 | 0,5 | 0,8 |
|
Temperaturabhängiger Verlust (-40～85°C) (dB) |
Max |
0,5 | 0,5 | 0,5 | 0,8 | 0,8 | 1.0 |
|
Betriebstemperatur (°C) |
-40 bis 85 | ||||||
|
Lagertemperatur (°C) |
-40 bis 85 | ||||||
|
Verpackungsgröße (mm) |
40×4×4 | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×12×4 | |
|
19'' Rack-Montagepaket (mm) |
1U, 440*200*44 | ||||||
Anmerkungen: 1. Spezifikationen ohne Glasfaseranschlüsse.
2. Raumtemperaturtest.
2*N SPS-Spezifikationen
| Portkonfiguration | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | |
| Fasertyp | SMF-28e oder kundenspezifisch | ||||||
| Betriebswellenlänge (nm) | 1260–1650 | ||||||
| Einfügungsdämpfung | Typisch | 3.8 | 7.4 | 10.8 | 14.2 | 17.0 | 21.0 |
| Max | 4.2 | 7,8 | 11.2 | 14.6 | 17,5 | 21,5 | |
| Dämpfungsgleichmäßigkeit (dB) | Max | 1.0 | 1.4 | 1,5 | 2.0 | 2,5 | 2,5 |
| Rückflussdämpfung (dB) | Min | 50 | 50 | 50 | 50 | 50 | 50 |
| Polarisationsabhängiger Verlust (dB) | Max | 0,2 | 0,2 | 0,4 | 0,4 | 0,4 | 0,5 |
| Richtwirkung (dB) | Min | 55 | 55 | 55 | 55 | 55 | 55 |
| Wellenlängenabhängige Dämpfung (dB) | Max | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1.0 |
|
Temperaturabhängiger Verlust (-40～85°C) (dB) |
Max | 0,5 | 0,5 | 0,8 | 0,8 | 0,8 | 1.0 |
| Betriebstemperatur (°C) | -40 bis 85 | ||||||
| Lagertemperatur (°C) | -40 bis 85 | ||||||
| Verpackungsgröße (mm) | 40×4×4 | 40×4×4 | 50×4×4 | 50×4×4 | 60×7×4 | ||
| 19'' Rack-Montagepaket (mm) | 1U, 440*200*44 | ||||||
Anmerkungen: 1. Spezifikationen ohne Glasfaseranschlüsse.
2. Raumtemperaturtest.

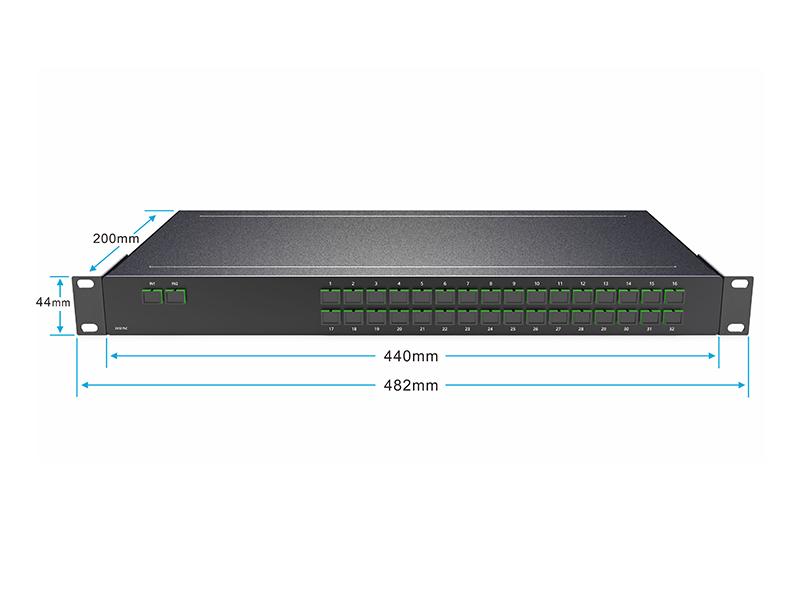

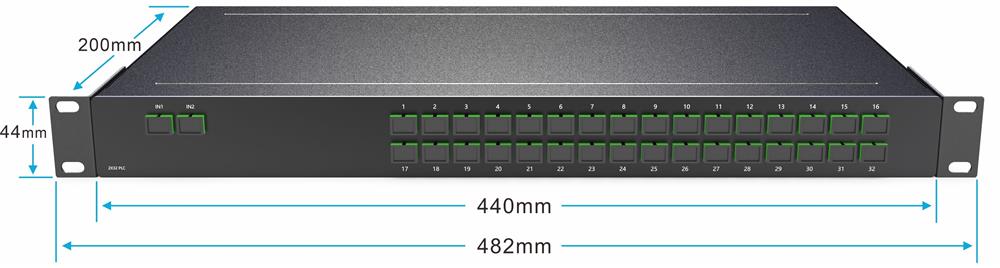

Gehäuse (mm)
Bestellinformationen
| Teilenummer | Spezifikationen |
| 1P2-1U02A | 1x2 PLC SC/APC 1U Rack 440*200*44mm |
| 1P4-1U02A | 1x4 PLC SC/APC 1U Rack 440*200*44mm |
| 1P8-1U02A | 1x8 PLC SC/APC 1U Rack 440*200*44mm |
| 1P16-1U02A | 1x16 PLC SC/APC 1U Rack 440*200*44mm |
| 1P32-1U02A | 1x32 PLC SC/APC 1U Rack 440*200*44mm |
| 1P64-1U01A | 1x64 PLC LC/APC 1U Rack 440*200*44mm |
| 2P2-1U02A | 2x2 PLC SC/APC 1U Rack 440*200*44mm |
| 2P4-1U02A | 2x4 PLC SC/APC 1U Rack 440*200*44mm |
| 2P8-1U02A | 2x8 PLC SC/APC 1U Rack 440*200*44mm |
| 2P16-1U02A | 2x16 PLC SC/APC 1U Rack 440*200*44mm |
| 2P32-1U02A | 2x32 PLC SC/APC 1U Rack 440*200*44mm |
| 2P64-1U01A | 2x64 PLC LC/APC 1U Rack 440*200*44mm |
