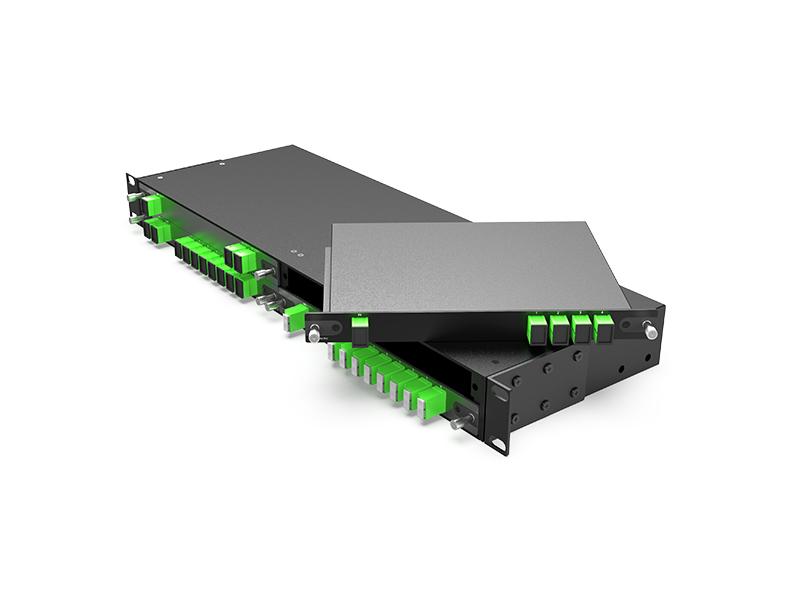

Splitter PLC 2x8 SC/APC Plug-in LGX Box 215*150*20MM
Die PLC-Bauelemente von Fiberwdm basieren auf einem einzigartigen Quarzglas-Wellenleiterverfahren mit zuverlässigen, präzise ausgerichteten Faser-Pigtails in einem Miniaturgehäuse. Sie bieten eine kostengünstige Lichtverteilungslösung mit kleinem Formfaktor und hoher Zuverlässigkeit. Die PLC-Bauelemente zeichnen sich durch geringe Einfügungsdämpfung, niedrige PDL, hohe Rückflussdämpfung und exzellente Gleichmäßigkeit über einen breiten Wellenlängenbereich von 1260 nm bis 1620 nm und einen Betriebstemperaturbereich von -40 °C bis +85 °C aus. Die PLC-Bauelemente sind in Standardkonfigurationen von 1×4, 1×8, 1×16 und 1×32 sowie in kundenspezifischen Strukturen von 2×8, 2×16, 2×32 und 2×64 erhältlich.
Produkt
2*8 PLC SC/APC Steckplatz LGX Box 215*150*20MM
Eigenschaften:
Anwendungen
Konformität
1*N SPS-Spezifikationen
| Portkonfiguration | 1×2 | 1×4 | 1×8 | 1×16 | |
| Fasertyp | SMF-28e oder kundenspezifisch | ||||
| Betriebswellenlänge (nm) | 1260–1650 | ||||
| Einfügungsdämpfung | Typisch | 3,7 | 6,8 | 10,0 | 13,0 |
| Max | 4,0 | 7,2 | 10,5 | 13,5 | |
| Dämpfungsgleichmäßigkeit (dB) | Max | 0,4 | 0,6 | 0,8 | 1.2 |
| Rückflussdämpfung (dB) | Min. | 50 | 50 | 50 | 50 |
| Polarisationsabhängige Dämpfung (dB) | Max | 0,2 | 0,2 | 0,3 | 0,3 |
| Richtwirkung (dB) | Min. | 55 | 55 | 55 | 55 |
| Wellenlängenabhängige Dämpfung (dB) | Max | 0,3 | 0,3 | 0,3 | 0,5 |
|
Temperaturabhängiger Verlust (-40～85°C) (dB) |
Max | 0,5 | 0,5 | 0,5 | 0,8 |
| Betriebstemperatur (°C) | -40 bis 85 | ||||
| Lagertemperatur (°C) | -40 bis 85 | ||||
| Verpackungsgröße der LGX-Box (mm) | 215 × 150 × 20 mm | ||||
| 19'' Rack-Montagepaket (mm) | 1 HE, 440 x 160 x 44 | ||||
Hinweise: 1. Spezifikationen ohne Glasfaseranschlüsse.
2. Test bei Raumtemperatur
2*N SPS-Spezifikationen
| Portkonfiguration | 2×2 | 2×4 | 2×8 | 2×16 | |
| Fasertyp | SMF-28e oder kundenspezifisch | ||||
| Betriebswellenlänge (nm) | 1260–1650 | ||||
| Einfügungsdämpfung | Typisch | 3,8 | 7,4 | 10,8 | 14,2 |
| Max | 4,2 | 7,8 | 11,2 | 14,6 | |
| Dämpfungsgleichmäßigkeit (dB) | Max | 1,0 | 1,4 | 1,5 | 2,0 |
| Rückflussdämpfung (dB) | Min. | 50 | 50 | 50 | 50 |
| Polarisationsabhängige Dämpfung (dB) | Max | 0,2 | 0,2 | 0,4 | 0,4 |
| Richtwirkung (dB) | Min. | 55 | 55 | 55 | 55 |
| Wellenlängenabhängige Dämpfung (dB) | Max | 0,8 | 0,8 | 0,8 | 0,8 |
|
Temperaturabhängiger Verlust (-40～85°C) (dB) |
Max | 0,5 | 0,5 | 0,5 | 0,8 |
| Betriebstemperatur (°C) | -40 bis 85 | ||||
| Lagertemperatur (°C) | -40 bis 85 | ||||
| Verpackungsgröße (mm) | 215 × 150 × 20 mm | ||||
| 19'' Rackmontage-Gehäuse (mm) | 1 HE, 440 x 160 x 44 | ||||
Hinweise: 1. Spezifikationen ohne Glasfaseranschlüsse.
2. Test bei Raumtemperatur
Gehäuse (mm)

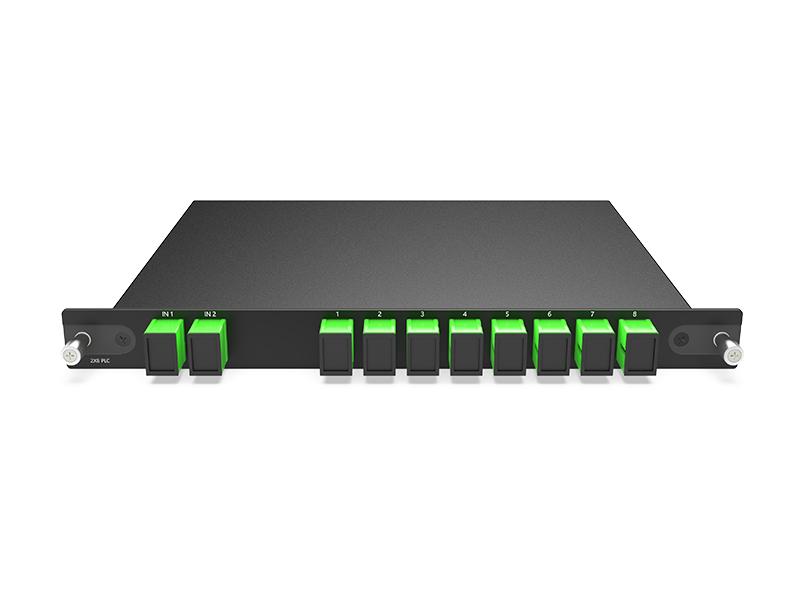

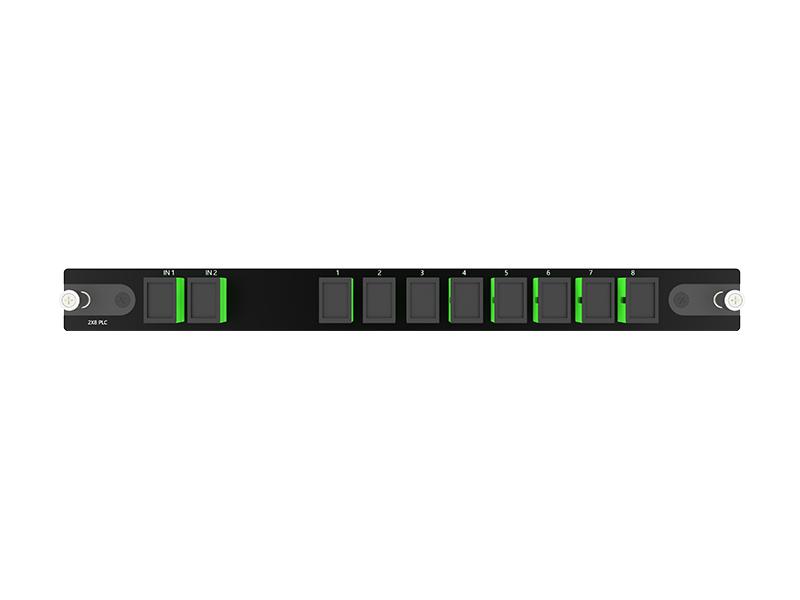

PLC-Steckdose LGX Box 215*150*20 mm

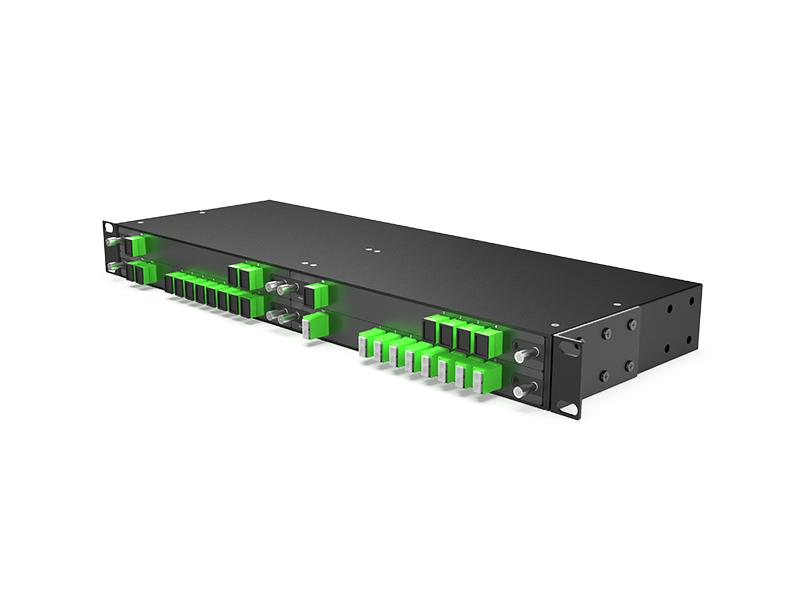

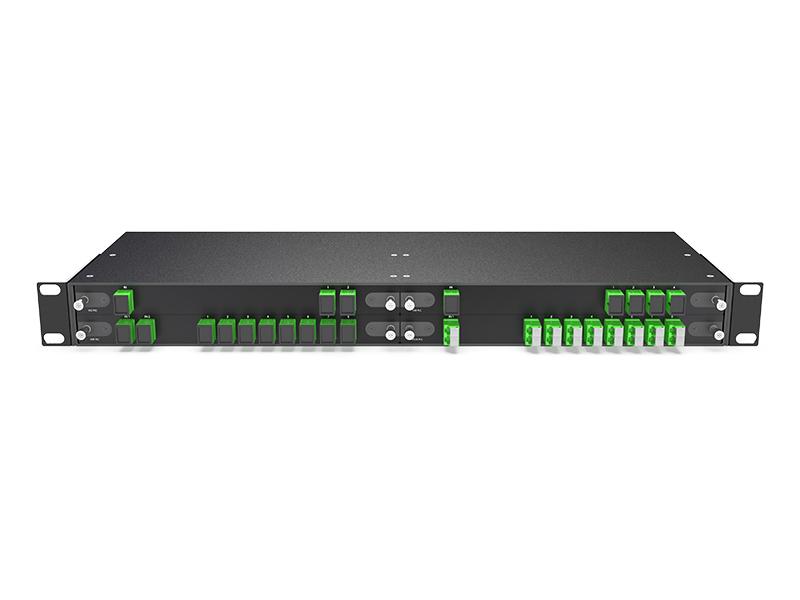

4-Slot 1U Rack für LGX BOX
Bestellinformationen
| Teilenummer | Spezifikationen |
| 2P8-LGX02A | 2x8 PLC SC/APC Plug-in LGX Box 215*150*20MM |
