Splitter PLC 2x4 SC/APC Plug-in LGX Box 215*150*20MM
Die PLC-Bauelemente von Fiberwdm basieren auf einem einzigartigen Quarzglas-Wellenleiterverfahren mit zuverlässigen, präzise ausgerichteten Faser-Pigtails in einem Miniaturgehäuse. Sie bieten eine kostengünstige Lichtverteilungslösung mit kleinem Formfaktor und hoher Zuverlässigkeit. Die PLC-Bauelemente zeichnen sich durch geringe Einfügungsdämpfung, niedrige PDL, hohe Rückflussdämpfung und exzellente Gleichmäßigkeit über einen breiten Wellenlängenbereich von 1260 nm bis 1620 nm und einen Betriebstemperaturbereich von -40 °C bis +85 °C aus. Die PLC-Bauelemente sind in Standardkonfigurationen von 1×4, 1×8, 1×16 und 1×32 sowie in kundenspezifischen Strukturen von 2×8, 2×16, 2×32 und 2×64 erhältlich.
Produkt
2x4 PLC SC/APC Steckplatz LGX Box 215x150x20 mm
Merkmale:
Anwendungen
Einhaltung
1*N SPS-Spezifikationen
| Portkonfiguration | 1×2 | 1×4 | 1×8 | 1×16 | |
| Fasertyp | SMF-28e oder kundenspezifisch | ||||
| Betriebswellenlänge (nm) | 1260–1650 | ||||
| Einfügungsdämpfung | Typisch | 3.7 | 6.8 | 10.0 | 13.0 |
| Max | 4.0 | 7.2 | 10,5 | 13,5 | |
| Dämpfungsgleichmäßigkeit (dB) | Max | 0,4 | 0,6 | 0,8 | 1.2 |
| Rückflussdämpfung (dB) | Min | 50 | 50 | 50 | 50 |
| Polarisationsabhängiger Verlust (dB) | Max | 0,2 | 0,2 | 0,3 | 0,3 |
| Richtwirkung (dB) | Min | 55 | 55 | 55 | 55 |
| Wellenlängenabhängige Dämpfung (dB) | Max | 0,3 | 0,3 | 0,3 | 0,5 |
|
Temperaturabhängiger Verlust (-40～85°C) (dB) |
Max | 0,5 | 0,5 | 0,5 | 0,8 |
| Betriebstemperatur (°C) | -40 bis 85 | ||||
| Lagertemperatur (°C) | -40 bis 85 | ||||
| LGX-Kartonverpackungsgröße (mm) | 215 x 150 x 20 mm | ||||
| 19'' Rack-Montagepaket (mm) | 1U, 440*160*44 | ||||
Anmerkungen: 1. Spezifikationen ohne Glasfaseranschlüsse.
2. Raumtemperaturtest.
2*N SPS-Spezifikationen
| Portkonfiguration | 2×2 | 2×4 | 2×8 | 2×16 | |
| Fasertyp | SMF-28e oder kundenspezifisch | ||||
| Betriebswellenlänge (nm) | 1260–1650 | ||||
| Einfügungsdämpfung | Typisch | 3.8 | 7.4 | 10.8 | 14.2 |
| Max | 4.2 | 7,8 | 11.2 | 14.6 | |
| Dämpfungsgleichmäßigkeit (dB) | Max | 1.0 | 1.4 | 1,5 | 2.0 |
| Rückflussdämpfung (dB) | Min | 50 | 50 | 50 | 50 |
| Polarisationsabhängiger Verlust (dB) | Max | 0,2 | 0,2 | 0,4 | 0,4 |
| Richtwirkung (dB) | Min | 55 | 55 | 55 | 55 |
| Wellenlängenabhängige Dämpfung (dB) | Max | 0,8 | 0,8 | 0,8 | 0,8 |
|
Temperaturabhängiger Verlust (-40～85°C) (dB) |
Max | 0,5 | 0,5 | 0,5 | 0,8 |
| Betriebstemperatur (°C) | -40 bis 85 | ||||
| Lagertemperatur (°C) | -40 bis 85 | ||||
| Verpackungsgröße (mm) | 215 x 150 x 20 mm | ||||
| 19'' Rack-Montagepaket (mm) | 1U, 440*160*44 | ||||
Anmerkungen: 1. Spezifikationen ohne Glasfaseranschlüsse.
2. Raumtemperaturtest.
Gehäuse (mm)
PLC-Steckdose LGX 215*150*20MM

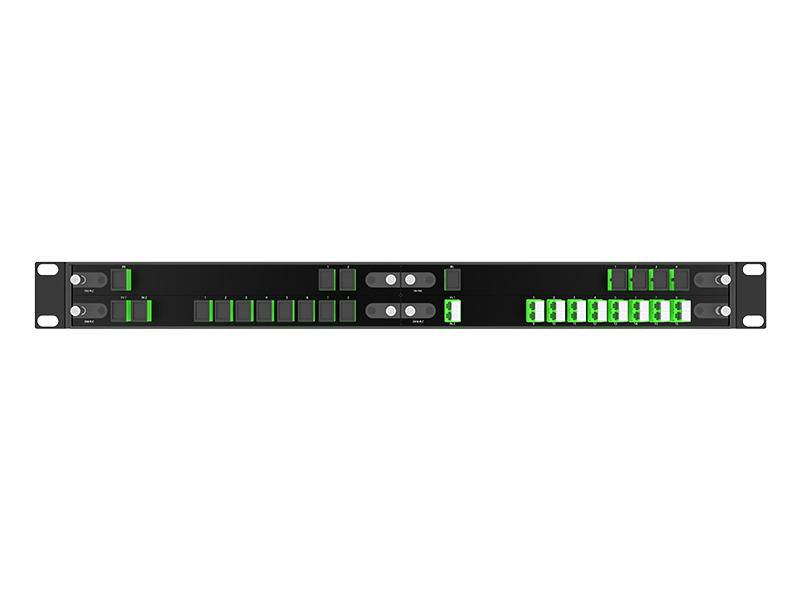

4-Slot 1U Rack für LGX BOX
Bestellinformationen
| Teilenummer | Spezifikationen |
| 2P4-LGX02A | 2x4 PLC SC/APC Steckplatz LGX Box 215*150*20MM |
Häufig gestellte Fragen
F: Wie lauten die Garantiebestimmungen für diesen SPS-Splitter?
A: Unser Unternehmen bietet eine 3-monatige Umtauschgarantie, eine 3-jährige Gewährleistung und einen lebenslangen Wartungsservice.
Möchten Sie mehr über dieses Produkt erfahren?
WENN Sie sind an unseren Produkten interessiert und möchten mehr Details erfahren, bitte hinterlassen Sie hier eine Nachricht, wir antworten Ihnen so schnell wie wir.
