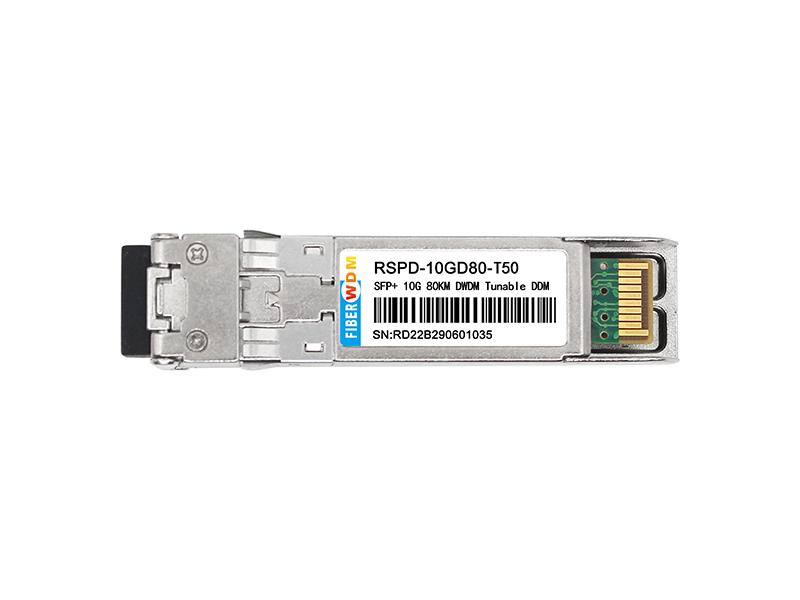

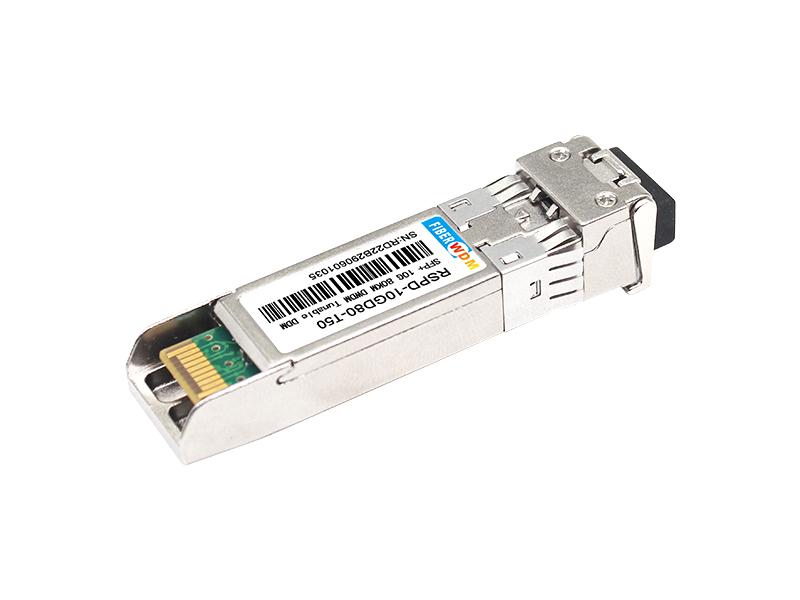

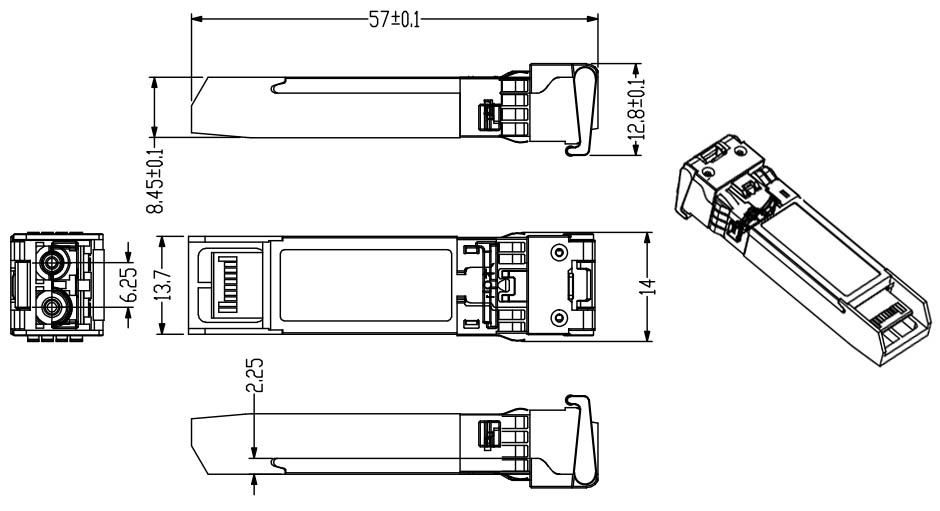

RSPD-10GD80-T50
10 Gbit/s 80 km DWDM abstimmbarer SFP-Transceiver
Hot Pluggable, Duplex LC, 50 GHz ITU-T-T, DWDM Tunable&APD, Single Mode
Beschreibung:
FIBERWDM‘ RSPD-10GD80-T50 Small Form Factor 10Gb/s (SFP)-Transceiver sind mit der aktuellen SFP Multi-Source Agreement (MSA)-Spezifikation kompatibel. Der leistungsstarke, gekühlte DWDM TUNABLE-Sender und der hochempfindliche APD-Empfänger bieten überragende Leistung für SONET/SDH-, 10G-FC- und Ethernet-Anwendungen bis zu 80 km optische Verbindungen.
Das SFP+-Modul ist kompatibel mit SFF-8431, SFF-8432 und IEEE 802.3ae 10GBASE-ZR. Digitale Diagnosefunktionen stehen über eine serielle 2-Draht-Schnittstelle gemäß SFF-8472 zur Verfügung.
Der vollständig SFP-kompatible Formfaktor bietet Hot-Plug-Fähigkeit, einfache optische Port-Upgrades und geringe EMI-Emissionen.
|
Parameter |
Symbol |
Min. |
Typisch |
Max. |
Einheit |
|
Lagertemperatur |
TS |
-40 |
|
+85 |
°C |
|
Gehäusebetriebstemperatur |
TA |
0 |
|
70 |
°C |
|
Maximale Versorgungsspannung |
Vcc |
-0,5 |
|
4 |
V |
|
Relative Luftfeuchtigkeit |
RH |
0 |
|
85 |
% |
|
Parameter |
Symbol |
Min. |
Typisch |
Max. |
Einheit |
Hinweis |
|
Versorgungsspannung |
Vcc |
3.135 |
|
3.465 |
V |
|
|
Versorgungsstrom |
Icc |
|
350 |
450 |
mA |
|
|
Stromverbrauch |
P |
|
|
1,5 |
W |
|
|
Senderabschnitt: |
||||||
|
Differenzimpedanz des Eingangs |
Rin |
|
100 |
|
Ω |
1 |
|
Tx-Eingangs-Single-Ended-DC-Spannungstoleranz (Ref VeeT) |
V |
-0,3 |
|
4 |
V |
|
|
Differenzialer Eingangsspannungshub |
Vin,pp |
180 |
|
700 |
mV |
2 |
|
Sendesperrspannung |
VD |
2 |
|
Vcc |
V |
3 |
|
Aktivierungsspannung senden |
VEN |
V |
|
V+0,8 |
V |
|
|
Empfängerabschnitt: |
||||||
|
Single-Ended-Ausgangsspannungstoleranz |
V |
-0,3 |
|
4 |
V |
|
|
Rx-Ausgangsdifferenzspannung |
Vo |
300 |
|
850 |
mV |
|
|
Anstiegs- und Abfallzeit des Rx-Ausgangs |
Tr/Tf |
30 |
|
|
ps |
4 |
|
LOS-Fehler |
VLOS-Fehler |
2 |
|
VccHOST |
V |
5 |
|
LOS Normal |
VLOS-Norm |
Vee |
|
V+0,8 |
V |
5 |
Hinweis:
1. Direkt mit TX-Dateneingangspins verbunden. AC-Kopplung von Pins in den Lasertreiber-IC.
2. Gemäß SFF-8431 Rev 3.0
3. In 100 Ohm Differentialabschluss.
4. 20 %ï½80 %
5. LOS ist ein Open-Collector-Ausgang. Sollte mit 4,7k – 10kΩ auf der Hostplatine hochgezogen werden. Der Normalbetrieb ist logisch 0; Signalverlust ist logisch 1. Die maximale Pull-up-Spannung beträgt 5,5 V.
|
Parameter |
Symbol |
Min. |
Typisch |
Max. |
Einheit |
Hinweis |
|
Senderabschnitt: |
||||||
|
Optische Wellenlänge – Ende der Lebensdauer |
λ |
X-100 |
X |
X+100 |
<1900Uhr |
|
|
Optische Wellenlänge – Beginn des Lebens |
λ |
X-25 |
X |
X+25 |
<1930Uhr |
|
|
Durchschnittliche optische Leistung |
Pavg |
0 |
|
+5 |
dBm |
1 |
|
Laser ausgeschaltet |
Poff |
|
|
-30 |
dBm |
|
|
Extinktionsverhältnis |
ER |
6 |
|
|
dB |
|
|
Senderstreuungsstrafe |
TDP |
|
|
3.0 |
dB |
2 |
|
Relative Intensitätsrauschen |
Rin |
|
|
-128 |
dB/Hz |
3 |
|
Optische Rückflussdämpfungstoleranz |
|
20 |
|
|
dB |
|
|
Empfängerbereich: |
||||||
|
Mittenwellenlänge |
λr |
1480 |
|
1565 |
nm |
|
|
Empfängerempfindlichkeit |
Sen |
|
|
-23 |
dBm |
4 |
|
Los Assert |
LOSA |
-40 |
|
- |
dBm |
|
|
Los Dessert |
LOSD |
|
|
-24 |
dBm |
|
|
Los Hysteresis |
LOSH |
0,5 |
|
|
dB |
|
|
Überlastung |
Sa |
-7 |
|
|
dBm |
5 |
|
Empfänger-Reflexionsgrad |
Rrx |
|
|
-12 |
dB |
|
Hinweis:
1. Die Angaben zur durchschnittlichen Leistung dienen nur der Information gemäß IEEE802.3ae.
2. Für die TWDP-Zahl muss die Hostplatine SFF-8431-kompatibel sein. TWDP wird mithilfe des Matlab-Codes berechnet, der in Abschnitt 68.6.6.2 von IEEE802.3ae.
bereitgestellt wird3. 12 dB Reflexion.
4. Bedingungen für belastete Empfängertests gemäß IEEE802.3ae. CSRS-Tests erfordern, dass die Hostplatine SFF-8431-kompatibel ist.
5. Empfängerüberlastung gemäß OMA und unter der schlimmsten umfassenden Belastungsbedingung.
|
Parameter |
Symbol |
Min. |
Typisch |
Max. |
Einheit |
|
TX_Disable Assert Time |
t_off |
|
|
10 |
uns |
|
TX_Disable Negate Time |
t_on |
|
|
1 |
ms |
|
Zeit für die Initialisierung, einschließlich Zurücksetzen von TX_FAULT |
t_int |
|
|
300 |
ms |
|
TX_FAULT von Fault zu Assertion |
t_fault |
|
|
100 |
uns |
|
TX_Disable Time to Start Reset |
t_reset |
10 |
|
|
uns |
|
Empfänger verliert Signalbestätigungszeit |
TA,RX_LOS |
|
|
100 |
uns |
|
Receiver-Signalverlust-Deaktivierungszeit |
Td,RX_LOS |
|
|
100 |
uns |
|
Rate-Select-Änderungszeit |
t_ratesel |
|
|
10 |
uns |
|
Serien-ID-Uhrzeit |
t_serial-clock |
|
|
100 |
kHz |

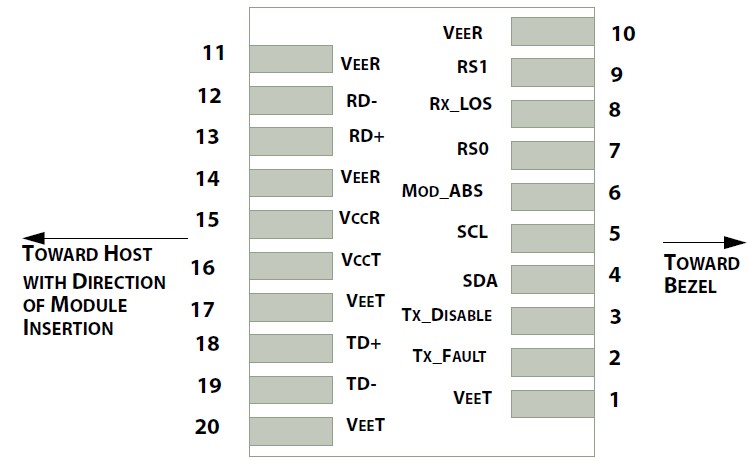

Diagramm der Pin-Nummern und Namen des Host-Board-Anschlussblocks
|
PIN # |
Name |
Funktion |
Notizen |
|
1 |
VeeT |
Modulsendermasse |
1 |
|
2 |
Tx-Fehler |
Modulsenderfehler |
2 |
|
3 |
Tx Deaktivieren |
Sender deaktiviert; Schaltet den Laserausgang des Senders aus |
3 |
|
4 |
SDL |
2-Draht-serielle Schnittstelle Dateneingabe/-ausgabe (SDA) |
|
|
5 |
SCL |
2-Draht-Takteingang der seriellen Schnittstelle (SCL) |
|
|
6 |
MOD-ABS |
Modul nicht vorhanden, Verbindung mit VeeR oder VeeT im Modul herstellen |
2 |
|
7 |
RS0 |
Rate select0, optional Steuerung des SFP+-Empfängers. Wenn hoch, Eingangsdatenrate 4,5 Gbit/s; wenn niedrig, Eingangsdatenrate <=4,5 Gbit/s |
|
|
8 |
LOS |
Signalverlustanzeige des Empfängers |
4 |
|
9 |
RS1 |
Rate select0, optional SFP+-Sender steuern. Wenn hoch, Eingangsdatenrate 4,5 Gbit/s; wenn niedrig, Eingangsdatenrate <=4,5 Gbit/s |
|
|
10 |
VeeR |
Modulempfängermasse |
1 |
|
11 |
VeeR |
Modulempfängermasse |
1 |
|
12 |
RD- |
Empfänger hat die Daten invertiert ausgegeben |
|
|
13 |
RD+ |
Empfänger hat nicht invertierte Daten ausgegeben |
|
|
14 |
VeeR |
Modulempfängermasse |
1 |
|
15 |
VccR |
3,3-V-Versorgung des Modulempfängers |
|
|
16 |
VccT |
3,3-V-Versorgung des Modulsenders |
|
|
17 |
VeeT |
Modulsendermasse |
1 |
|
18 |
TD+ |
Sender hat die Daten invertiert ausgegeben |
|
|
19 |
TD- |
Sender hat nicht invertierte Daten ausgegeben |
|
|
20 |
VeeT |
Modulsendermasse |
1 |
Hinweis:
1. Die Erdungsstifte des Moduls müssen vom Modulgehäuse isoliert sein.
2. Dieser Pin ist ein Open-Collector/Drain-Ausgangspin und muss mit 4,7K-10KOhm an Host_Vcc auf der Hostplatine hochgezogen werden.
3. Dieser Pin soll mit 4,7K-10KOhm auf VccT im Modul hochgezogen werden.
4. Dieser Pin ist ein Open-Collector/Drain-Ausgangspin und muss mit 4,7K-10KOhm an Host_Vcc auf der Hostplatine hochgezogen werden.
Die SFP-Module implementieren das serielle 2-Draht-Kommunikationsprotokoll, wie im SFP-8472 definiert. Auf die seriellen ID-Informationen der SFP-Module und die Parameter des digitalen Diagnosemonitors kann über die I2C-Schnittstelle unter den Adressen A0h und A2h zugegriffen werden. Der Speicher ist in Tabelle 1 zugeordnet. Detaillierte ID-Informationen (A0h) sind in Tabelle 2 aufgeführt. Und die DDM-Spezifikation an Adresse A2h. Weitere Einzelheiten zur Speicherzuordnung und Bytedefinitionen finden Sie in SFF-8472, „Digital Diagnostic Monitoring Interface for Optical Transceivers“. Die DDM-Parameter wurden intern kalibriert.

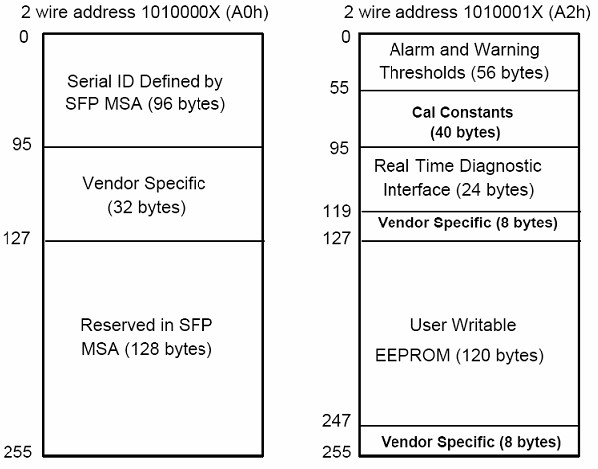

Tabelle 1. Karte des digitalen Diagnosegedächtnisses (spezifische Datenfeldbeschreibungen)
Tabelle 2 - EEPROM-Serien-ID-Speicherinhalt (A0h)
|
Datenadresse |
Länge (Byte) |
Name von Länge |
Beschreibung und Inhalt |
|
Basis-ID-Felder |
|||
|
0 |
1 |
Bezeichner |
Typ des seriellen Transceivers (03h=SFP) |
|
1 |
1 |
Reserviert |
Erweiterte Kennung des Typs serieller Transceiver (04h) |
|
2 |
1 |
Anschluss |
Code des optischen Steckertyps (07=LC) |
|
3-10 |
8 |
Transceiver |
10G Base-ZR |
|
11 |
1 |
Kodierung |
64B/66B |
|
12 |
1 |
BR, Nominal |
Nominale Baudrate, Einheit 100 Mbit/s |
|
13-14 |
2 |
Reserviert |
(0000h) |
|
15 |
1 |
Länge (9um) |
Verbindungslänge unterstützt für 9/125 µm-Faser, Einheiten von 100 m |
|
16 |
1 |
Länge (50 um) |
Verbindungslänge unterstützt für 50/125 µm-Faser, Einheiten von 10 m |
|
17 |
1 |
Länge (62,5 um) |
Verbindungslänge unterstützt für 62,5/125 µm-Faser, Einheiten von 10 m |
|
18 |
1 |
Länge (Kupfer) |
Unterstützte Verbindungslänge für Kupfer, Einheiten Meter |
|
19 |
1 |
Reserviert |
|
|
20-35 |
16 |
Anbietername |
SFP-Anbietername: FIBERWDM |
|
36 |
1 |
Reserviert |
|
|
37-39 |
3 |
Lieferanten-OUI |
OUI-ID des SFP-Transceiver-Anbieters |
|
40-55 |
16 |
Lieferanten-PN |
Teilenummer: „TSPLXG80D-T50“ (ASCII) |
|
56-59 |
4 |
Anbieterversion |
Revisionsstand für Teilenummer |
|
60-62 |
3 |
Reserviert |
|
|
63 |
1 |
CCID |
Niederwertigstes Byte der Datensumme in Adresse 0-62 |
Erweiterte ID-Felder |
|||
|
64-65 |
2 |
Option |
Gibt an, welche optischen SFP-Signale implementiert sind (001Ah = LOS, TX_FAULT, TX_DISABLE alle unterstützt) |
|
66 |
1 |
BR, max |
Obere Bitratenmarge, Einheiten von % |
|
67 |
1 |
BR, min |
Unterer Bitratenspielraum, Einheiten von % |
|
68-83 |
16 |
Lieferanten-SN |
Seriennummer (ASCII) |
|
84-91 |
8 |
Datumscode |
FIBERWDM-Herstellungsdatumscode |
|
92-94 |
3 |
Reserviert |
|
|
95 |
1 |
CCEX |
Code für die erweiterten ID-Felder prüfen (Adressen 64 bis 94) |
|
Anbieterspezifische ID-Felder |
|||
|
96-127 |
32 |
Lesbar |
FIBERWDM spezifisches Datum, schreibgeschützt |
|
128-255 |
128 |
Reserviert |
Reserviert für SFF-8079 |
|
Datenadresse |
Parameter |
Genauigkeit |
Einheit |
|
96-97 |
Transceiver-Innentemperatur |
±3,0 |
°C |
|
98-99 |
VCC3 Interne Versorgungsspannung |
±3,0 |
% |
|
100-101 |
Laser-Biasstrom |
±10 |
% |
|
102-103 |
Tx-Ausgangsleistung |
±3,0 |
dB |
|
104-105 |
Rx-Eingangsleistung |
±3,0 |
dB |
Der TSPLXG80D-Dxx entspricht den internationalen Anforderungen und Standards zur elektromagnetischen Verträglichkeit (EMV) sowie den internationalen Sicherheitsanforderungen und -standards (siehe Einzelheiten in der folgenden Tabelle).
|
Elektrostatische Entladung (ESD) an die elektrischen Pins |
MIL-STD-883E Methode 3015.7 |
Klasse 1 (1000 V) |
|
Elektrostatische Entladung (ESD) zur Duplex-LC-Buchse |
IEC 61000-4-2 GR-1089-CORE |
Kompatibel mit Standards |
|
Elektromagnetisch Interferenz (EMI) |
FCC Teil 15 Klasse B EN55022 Klasse B (CISPR 22B) VCCI-Klasse B |
Kompatibel mit Standards |
|
Laser-Augensicherheit |
FDA 21CFR 1040.10 und 1040.11 EN60950, EN (IEC) 60825-1,2 |
Kompatibel mit Laser der Klasse 1 Produkt. |

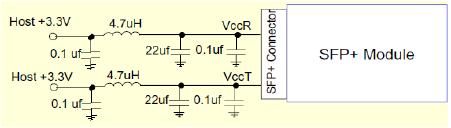

Empfohlener Stromversorgungskreis für die Hostplatine

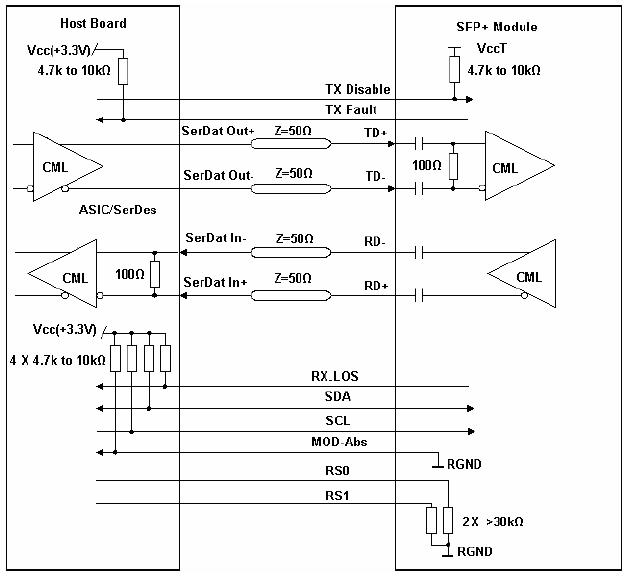

Empfohlene Hochgeschwindigkeitsschnittstellenschaltung
| RSPD-10GD80-T50 | XX: 50 GHz ITU-T-Gitterwellenlänge |
|
Kanalwert |
Frequenz (THZ) |
Zentrale Wellenlänge (nm) |
ITU-Kanal |
|
1 |
191,95 |
1561,83 |
19,5 |
|
2 |
192 |
1561,42 |
20 |
|
3 |
192.05 |
1561.01 |
20,5 |
|
4 |
192.1 |
1560,61 |
21 |
|
5 |
192,15 |
1560.2 |
21,5 |
|
6 |
192.2 |
1559,79 |
22 |
|
7 |
192,25 |
1559,39 |
22,5 |
|
8 |
192,3 |
1558,98 |
23 |
|
9 |
192,35 |
1558,58 |
23,5 |
|
10 |
192,4 |
1558.17 |
24 |
|
11 |
192,45 |
1557,77 |
24,5 |
|
12 |
192,5 |
1557,36 |
25 |
|
13 |
192,55 |
1556,96 |
25,5 |
|
14 |
192,6 |
1556,55 |
26 |
|
15 |
192,65 |
1556.15 |
26,5 |
|
16 |
192,7 |
1555,75 |
27 |
|
17 |
192,75 |
1555.34 |
27,5 |
|
18 |
192,8 |
1554,94 |
28 |
|
19 |
192,85 |
1554,54 |
28,5 |
|
20 |
192,9 |
1554.13 |
29 |
|
21 |
192,95 |
1553,73 |
29,5 |
|
22 |
193 |
1553.33 |
30 |
|
23 |
193.05 |
1552,93 |
30,5 |
|
24 |
193.1 |
1552,52 |
31 |
|
25 |
193,15 |
1552.12 |
31,5 |
|
26 |
193,2 |
1551,72 |
32 |
|
27 |
193,25 |
1551.32 |
32,5 |
|
28 |
193,3 |
1550,92 |
33 |
|
29 |
193,35 |
1550,52 |
33,5 |
|
30 |
193,4 |
1550.12 |
34 |
|
31 |
193,45 |
1549,72 |
34,5 |
|
32 |
193,5 |
1549.32 |
35 |
|
33 |
193,55 |
1548,91 |
35,5 |
|
34 |
193,6 |
1548,51 |
36 |
|
35 |
193,65 |
1548.11 |
36,5 |
|
36 |
193,7 |
1547,72 |
37 |
|
37 |
193,75 |
1547.32 |
37,5 |
|
38 |
193,8 |
1546,92 |
38 |
|
39 |
193,85 |
1546,52 |
38,5 |
|
40 |
193,9 |
1546.12 |
39 |
|
41 |
193,95 |
1545,72 |
39,5 |
|
42 |
194 |
1545.32 |
40 |
|
43 |
194.05 |
1544,92 |
40,5 |
|
44 |
194.1 |
1544,53 |
41 |
|
45 |
194,15 |
1544.13 |
41,5 |
|
46 |
194,2 |
1543,73 |
42 |
|
47 |
194,25 |
1543,33 |
42,5 |
|
48 |
194,3 |
1542,94 |
43 |
|
49 |
194,35 |
1542,54 |
43,5 |
|
50 |
194,4 |
1542.14 |
44 |
|
51 |
194,45 |
1541,75 |
44,5 |
|
52 |
194,5 |
1541,35 |
45 |
|
53 |
194,55 |
1540,95 |
45,5 |
|
54 |
194,6 |
1540,56 |
46 |
|
55 |
194,65 |
1540.16 |
46,5 |
|
56 |
194,7 |
1539,77 |
47 |
|
57 |
194,75 |
1539,37 |
47,5 |
|
58 |
194,8 |
1538,98 |
48 |
|
59 |
194,85 |
1538,58 |
48,5 |
|
60 |
194,9 |
1538.19 |
49 |
|
61 |
194,95 |
1537,79 |
49,5 |
|
62 |
195 |
1537,4 |
50 |
|
63 |
195,05 |
1537 |
50,5 |
|
64 |
195.1 |
1536,61 |
51 |
|
65 |
195,15 |
1536.22 |
51,5 |
|
66 |
195,2 |
1535,82 |
52 |
|
67 |
195,25 |
1535,43 |
52,5 |
|
68 |
195,3 |
1535.04 |
53 |
|
69 |
195,35 |
1534,64 |
53,5 |
|
70 |
195,4 |
1534,25 |
54 |
|
71 |
195,45 |
1533,86 |
54,5 |
|
72 |
195,5 |
1533,47 |
55 |
|
73 |
195,55 |
1533.07 |
55,5 |
|
74 |
195,6 |
1532,68 |
56 |
|
75 |
195,65 |
1532,29 |
56,5 |
|
76 |
195,7 |
1531,9 |
57 |
|
77 |
195,75 |
1531,51 |
57,5 |
|
78 |
195,8 |
1531.12 |
58 |
|
79 |
195,85 |
1530,72 |
58,5 |
|
80 |
195,9 |
1530,33 |
59 |
|
81 |
195,95 |
1529,94 |
59,5 |
|
82 |
196 |
1529,55 |
60 |
Möchten Sie über dieses Produkt erfahren?
WENN Sie sind an unseren Produkten interessiert und möchten mehr Details erfahren, bitte hinterlassen Sie hier eine Nachricht, wir antworten Ihnen so schnell wie wir.
10g Dwdm SFP + optisch Transceiver
10G LR 10KM SFP+ Optischer Transceiver
10G CWDM SFP+ Optischer Transceiver
10g Bidi SFP + optisch Transceiver
10G DWDM SFP+ 100 km Transceiver
10G DWDM SFP+ 40 km Transceiver
10G ER 40KM SFP+ Optischer Transceiver
10G ZR 80KM SFP+ Optischer Transceiver
Adresse : Room 901, Building 6, JD Smart Industrial Park, No. 128, Juhua Stone Avenue, Huashan Town, Huadu District, Guangzhou City
Tel : +86 15989256178
Whatsapp : +86 15914235380
Email : sales@fiberwdm.com
