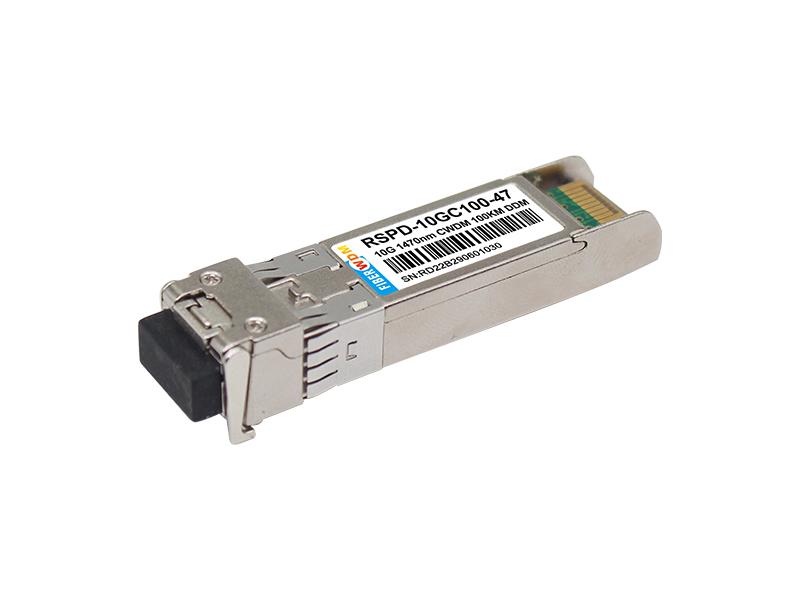

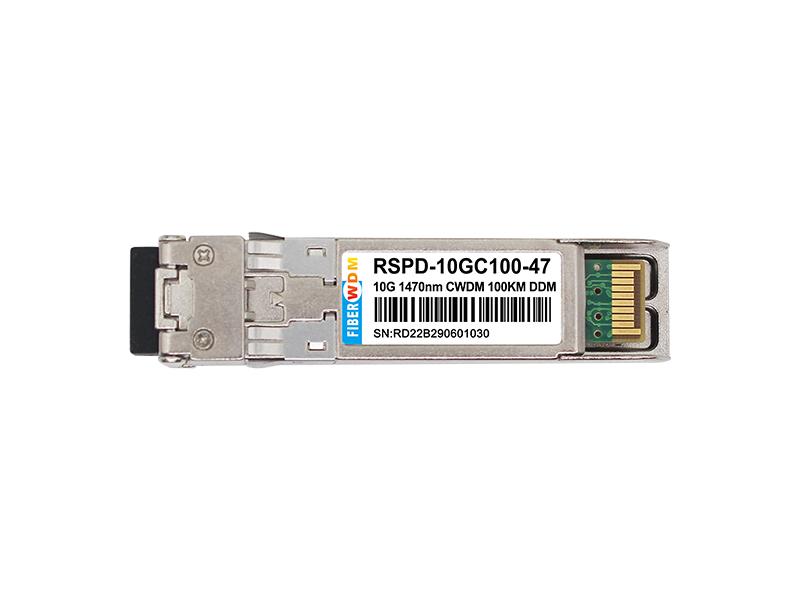

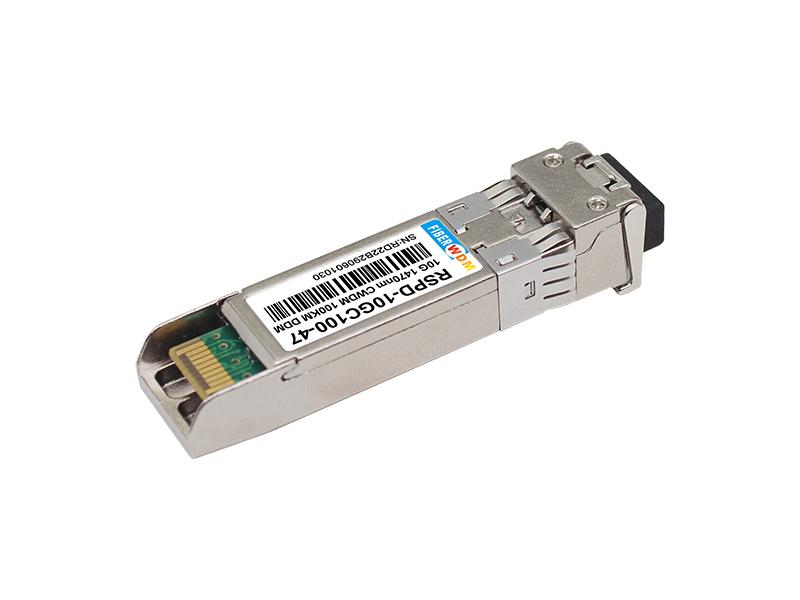

10 Gbit/s 100 km CWDM SFP+ Transceiver, Hot-Plug-fähig, Duplex LC, +3,3 V, 1470–1550 nm, CWDM EML & APD, Singlemode

10 Gbit/s 100 km CWDM SFP+ Transceiver Hot-Plug-fähig, Duplex LC, +3,3 V, 1470–1550 nm

CWDM EML&APD, Einzelmodus

RSPD-10GC100-XX

Merkmale:

• Unterstützt Bitraten von 9,95 bis 11,3 Gbit/s.
• Hot-Plug-fähig
• Duplex-LC-Stecker
• 1470–1550 nm CWDM EML-Sender, APD-Fotodetektor
• SMF-Verbindungen bis zu 100 km
• 2-Draht-Schnittstelle für Managementspezifikationen, die mit der digitalen Diagnose- und Überwachungsschnittstelle SFF 8472 kompatibel sind.
• Stromversorgung: +3,3 V
• Leistungsaufnahme < 2 W
• Temperaturbereich: 0~ 70°C
• RoHS-konform

Beschreibung:

Das RSPD-10GC100-XX von FIBERWDM ist ein sehr kompaktes optisches Transceiver-Modul mit 10 Gbit/s für serielle optische Kommunikationsanwendungen. Es wandelt einen seriellen elektrischen Datenstrom von 10 Gbit/s in ein optisches Ausgangssignal von 10 Gbit/s und ein optisches Eingangssignal von 10 Gbit/s in serielle elektrische Datenströme von 10 Gbit/s um. Die Hochgeschwindigkeitsschnittstelle von 10 Gbit/s ist vollständig SFI-konform.

Der leistungsstarke 1470～1550nm CWDM EML-Sender und der hochempfindliche APD-Empfänger bieten eine überragende Leistung für Ethernet-Anwendungen bei Verbindungen bis zu 100km.

Das SFP+-Modul ist kompatibel mit SFF-8431, SFF-8432 und IEEE 802.3ae 10GBASE. Digitale Diagnosefunktionen sind über eine serielle 2-Draht-Schnittstelle gemäß SFF-8472 verfügbar.

Der vollständig SFP-konforme Formfaktor bietet Hot-Plug-Funktionalität, einfache optische Port-Upgrades und geringe EMI-Emissionen.

Absolute Höchstbewertungen

[if !supportLists] Elektrische Eigenschaften (TOP = 0 bis 70 °C, VCC = 3,135 bis 3,465 Volt)

Notiz:

[if !supportLists] 1. Direkt mit den TX-Dateneingangspins verbunden. AC-Kopplung von den Pins zum Lasertreiber-IC.

2. Gemäß SFF-8431 Rev 3.0

3. An einen 100-Ohm-Differenzialabschluss anschließen.

4. 20 % bis 80 %

5. LOS ist ein Open-Collector-Ausgang. Er sollte mit einem Pull-up-Widerstand von 4,7 kΩ bis 10 kΩ auf der Hostplatine auf High-Pegel gezogen werden. Im Normalbetrieb ist der Pegel logisch 0; bei Signalverlust ist er logisch 1. Die maximale Pull-up-Spannung beträgt 5,5 V.

[if !supportLists] Optische Parameter (TOP = 0 bis 70°C, VCC = 3,135 bis 3,465 Volt)
