1,25 Gbit/s 120 km DWDM SFP-Transceiver

1,25 Gbit/s 120 km DWDM SFP-Transceiver

Hot-Plug-fähig, Duplex-LC, +3,3 V, 100 GHz, DWDM-gekühlter DFB&PIN-Anschluss, Einzelmodus

Merkmale:

• Hot-Plug-fähig
• Duplex-LC-Stecker
• Datenrate bis zu 2,67 Gbit/s
• 100-GHz-ITU-Gitter, C-Band
• DWDM-GEKÜHLTER DFB-Sender, PINTIA-Fotodetektor
• SMF-Verbindungen bis zu 120 km
• 2-Draht-Schnittstelle für Managementspezifikationen, die mit der digitalen Diagnose- und Überwachungsschnittstelle SFF 8472 kompatibel sind.
• Stromversorgung: +3,3 V
• Leistungsaufnahme < 1,5 W
• Temperaturbereich: 0~ 70°C
• RoHS-konform

Beschreibung:

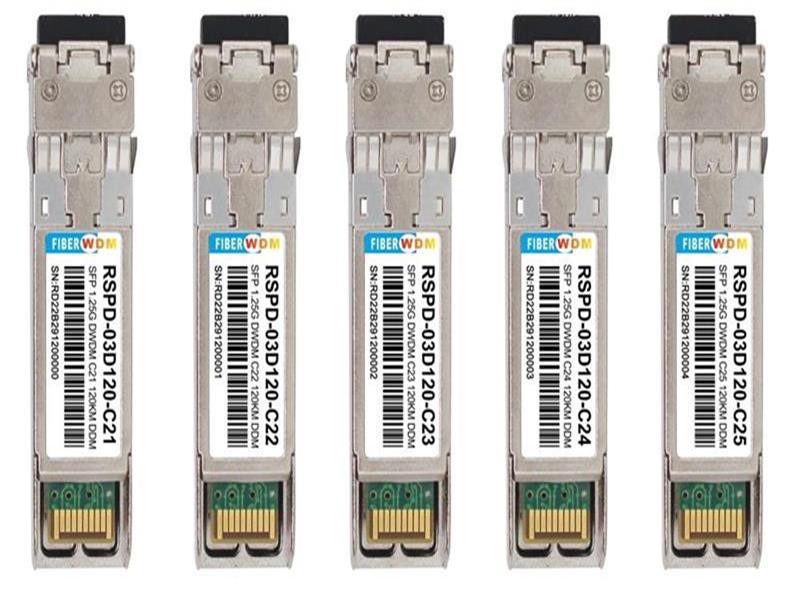

Das RSPD-03D120-Cxx von FIBERWDM ist ein sehr kompaktes optisches Transceiver-Modul mit 1,25 Gbit/s für serielle optische Kommunikationsanwendungen. Es wandelt einen seriellen elektrischen Datenstrom von 1,25 Gbit/s in ein optisches Ausgangssignal von 2,67 Gbit/s und umgekehrt. Die Hochgeschwindigkeitsschnittstelle mit 2,67 Gbit/s ist vollständig SFI-konform.

Der leistungsstarke DWDM-COOLED-DFB-Sender und der hochempfindliche PINTIA-Empfänger bieten eine überragende Leistung für Ethernet-Anwendungen bei Verbindungen bis zu 120 km.

Das SFP-Modul ist mit SFF-8431 und SFF-8432 kompatibel. Digitale Diagnosefunktionen sind über eine serielle 2-Draht-Schnittstelle gemäß SFF-8472 verfügbar.

Der vollständig SFP-konforme Formfaktor bietet Hot-Plug-Funktionalität, einfache optische Port-Upgrades und geringe EMI-Emissionen.

Absolute Höchstbewertungen

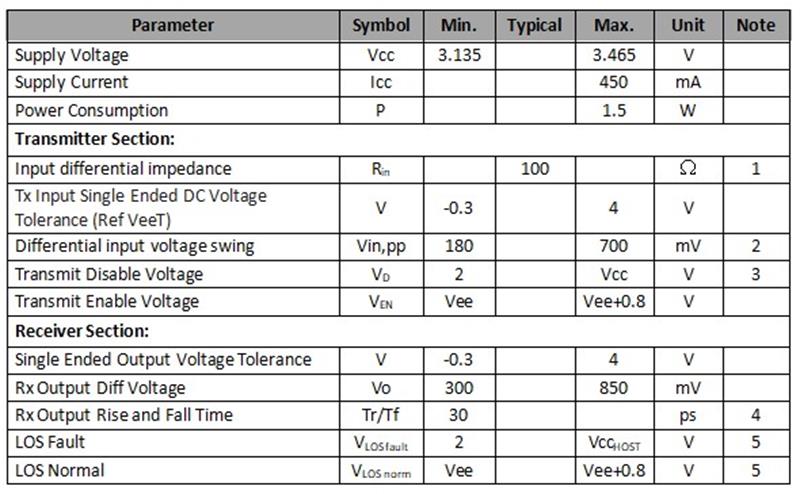

Elektrische Eigenschaften (TOP = 0 bis 70 °C, VCC = 3,135 bis 3,465 Volt)

Notiz:

1. Direkt mit den TX-Dateneingangspins verbunden. AC-Kopplung von den Pins zum Lasertreiber-IC.

2. Gemäß SFF-8431 Rev 3.0

3. An einen 100-Ohm-Differenzialabschluss anschließen.

4. 20 % bis 80 %

5. LOS ist ein Open-Collector-Ausgang. Er sollte mit einem Pull-up-Widerstand von 4,7 kΩ bis 10 kΩ auf der Hostplatine auf High-Pegel gezogen werden. Im Normalbetrieb entspricht er Logikpegel 0; bei Signalverlust Logikpegel 1. Die maximale Pull-up-Spannung beträgt 5,5 V.

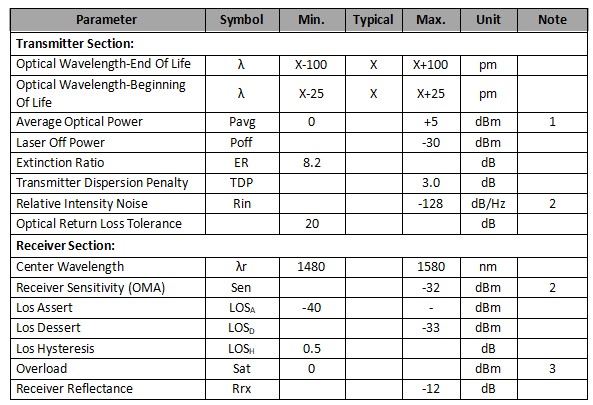

Optische Parameter (TOP = 0 bis 70°C, VCC = 3,135 bis 3,465 Volt)

Notiz:

1. Die durchschnittlichen Leistungswerte dienen lediglich der Information. Fibre Channel

2. 12dB Reflexion.

3. Empfängerüberlastung gemäß OMA und unter den ungünstigsten umfassenden Belastungsbedingungen.

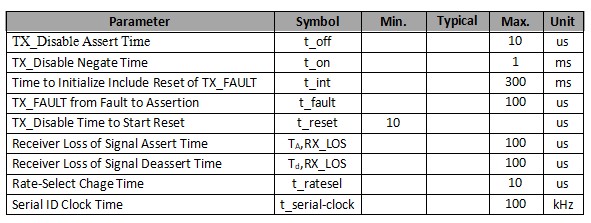

Zeitliche Eigenschaften

Pinbelegung

Diagramm der Pin-Nummern und Namen des Host-Board-Anschlussblocks

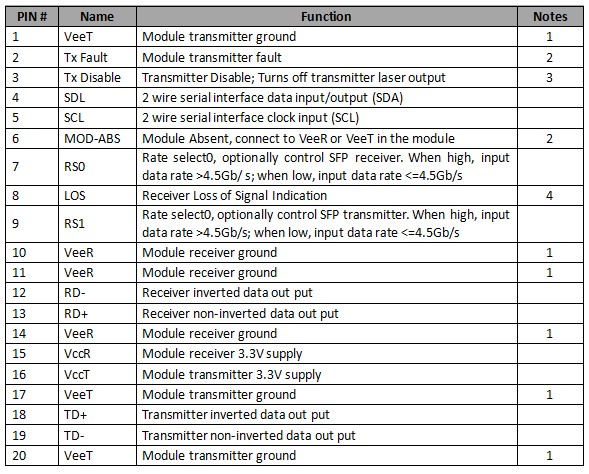

Pin-Funktionsdefinitionen

Notiz:

1. Die Masseanschlüsse des Moduls müssen vom Modulgehäuse isoliert sein.

2. Dieser Pin ist ein Open-Collector/Open-Drain-Ausgangspin und muss mit 4,7 kΩ bis 10 kΩ auf Host_Vcc auf der Hostplatine auf High-Pegel gezogen werden.

3. Dieser Pin muss mit 4,7 kΩ bis 10 kΩ an VccT im Modul angeschlossen werden.

4. Dieser Pin ist ein Open-Collector/Open-Drain-Ausgangspin und muss mit 4,7 kΩ bis 10 kΩ auf Host_Vcc auf der Hostplatine hochgezogen werden.

SFP-Modul EEPROM-Informationen und -Verwaltung

Die SFP-Module implementieren das in SFP-8472 definierte serielle 2-Draht-Kommunikationsprotokoll. Die seriellen ID-Informationen der SFP-Module und die Parameter des digitalen Diagnosemonitors (DDM) sind über die I²C-Schnittstelle an den Adressen A0h und A2h abrufbar. Die Speicherbelegung ist in Tabelle 1 dargestellt. Detaillierte ID-Informationen (A0h) sind in Tabelle 2 aufgeführt. Die DDM-Spezifikation befindet sich an Adresse A2h. Weitere Informationen zur Speicherbelegung und Byte-Definitionen finden Sie in SFF-8472, „Digital Diagnostic Monitoring Interface for Optical Transceivers“. Die DDM-Parameter wurden intern kalibriert.

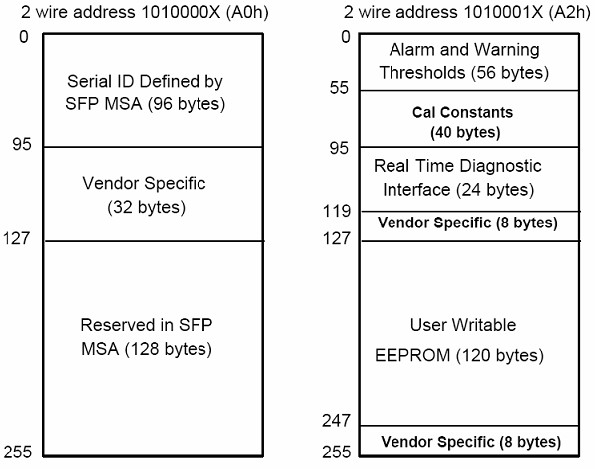

Tabelle 1. Digitale Diagnose-Speicherkarte (Beschreibungen der einzelnen Datenfelder)

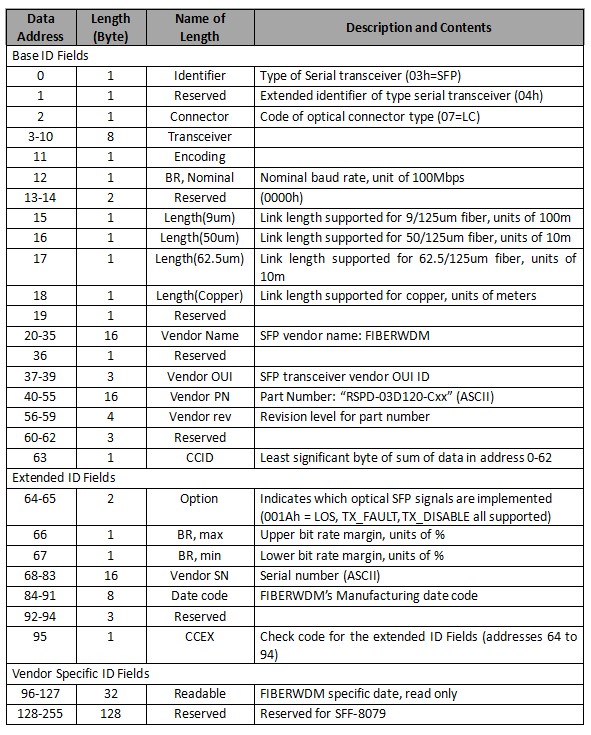

Tabelle 2 - Inhalt des EEPROM-Serien-ID-Speichers (A0h)

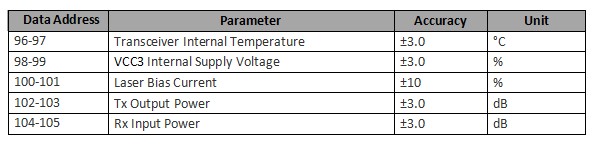

Eigenschaften des digitalen Diagnosemonitors

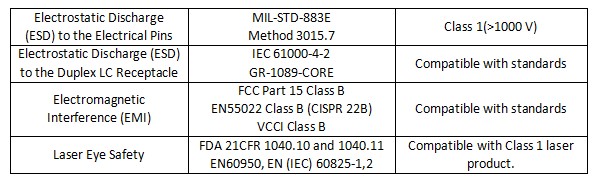

Einhaltung gesetzlicher Bestimmungen

Das RSPD-03D120-Cxx erfüllt die internationalen Anforderungen und Normen zur elektromagnetischen Verträglichkeit (EMV) und zur Sicherheit (siehe Details in der nachfolgenden Tabelle).

Empfohlene Schaltung

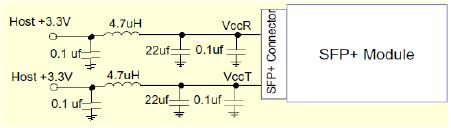

Empfohlene Stromversorgungsschaltung für das Host-Board

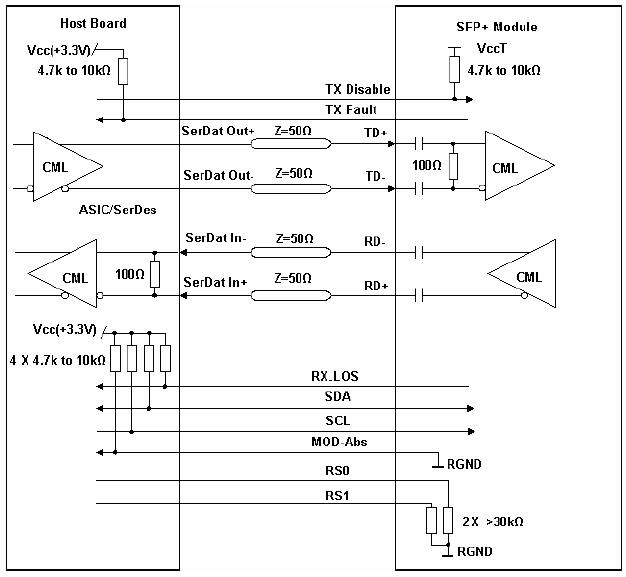

Empfohlene Hochgeschwindigkeits-Schnittstellenschaltung

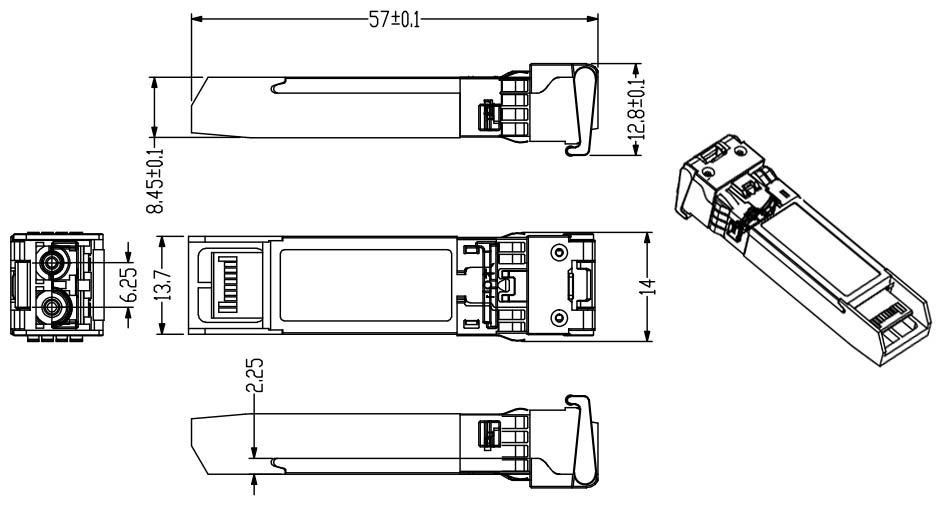

Mechanische Abmessungen

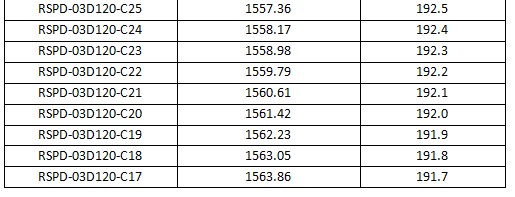

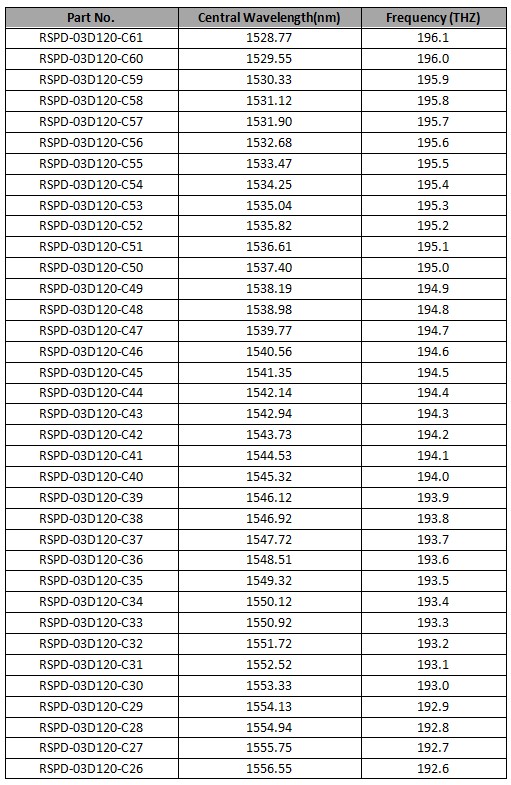

Bestellinformationen:

RSPD-03D120-Cxx XX: 100 GHz ITU-Gitterwellenlänge
