PLC-Splitter LGX-Modul

Merkmale:

Kompaktes Design
Geringe Einfügungsdämpfung und niedrige PDL
Hohe Zuverlässigkeit
Hohe Kanalanzahl
Breiter Wellenlängenbereich
Großer Betriebstemperaturbereich
Kundenspezifische Verpackung und Konfiguration

Jetzt anfragen Herunterladen

Kategorien

heiße Produkte

Produktdetail

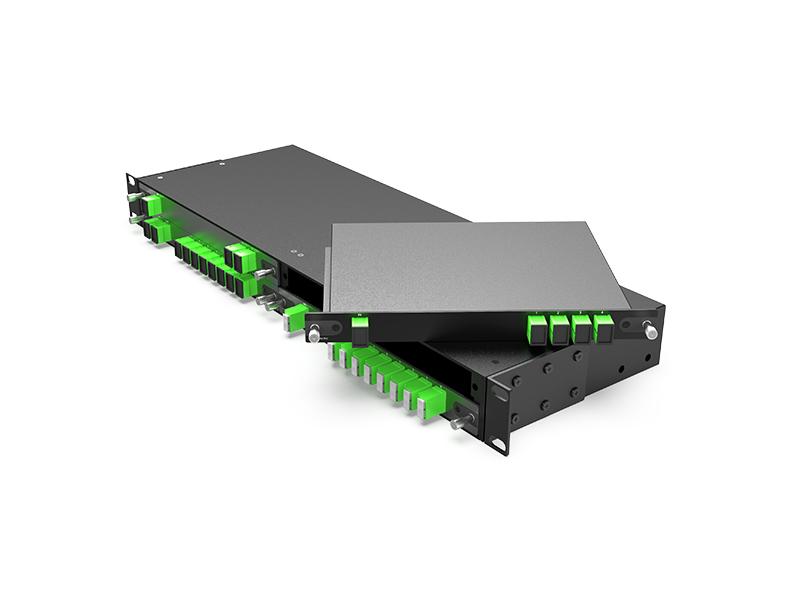

PLC-Splitter LGX-Modul

Die PLC-Bauelemente von Fiberwdm basieren auf einem einzigartigen Quarzglas-Wellenleiterverfahren mit zuverlässigen, präzise ausgerichteten Faser-Pigtails in einem Miniaturgehäuse. Sie bieten eine kostengünstige Lichtverteilungslösung mit kleinem Formfaktor und hoher Zuverlässigkeit. Die PLC-Bauelemente zeichnen sich durch geringe Einfügungsdämpfung, niedrige PDL, hohe Rückflussdämpfung und exzellente Gleichmäßigkeit über einen breiten Wellenlängenbereich von 1260 nm bis 1620 nm und einen Betriebstemperaturbereich von -40 °C bis +85 °C aus. Die PLC-Bauelemente sind in Standardkonfigurationen von 1×4, 1×8, 1×16 und 1×32 sowie in kundenspezifischen Strukturen von 2×8, 2×16, 2×32 und 2×64 erhältlich.

Produkt

1*2 PLC SC/APC Plug-in LGX Box 215*150*20MM

1x2 PLC SC/APC Steckplatz LGX Box 215x150x20MM

1*4 PLC SC/APC Plug-in LGX Box 215*150*20MM

1*4 PLC SC/APC Steckplatz LGX Box 215*150*20MM

1*8 PLC SC/APC Plug-in LGX Box 215*150*20MM

1*16 PLC LC/APC Plug-in LGX Box 215*150*20MM 1x16 PLC LC/APC Steckplatz LGX Box 215x150x20MM

2*2 PLC SC/APC Plug-in LGX Box 215*150*20MM

2x2 PLC SC/APC Steckplatz LGX Box 215x150x20 mm

2*4 PLC SC/APC Plug-in LGX Box 215*150*20MM

2x4 PLC SC/APC Steckplatz LGX Box 215x150x20 mm

2*8 PLC SC/APC Plug-in LGX Box 215*150*20MM

2x8 PLC SC/APC Steckplatz LGX Box 215x150x20 mm

2*16 PLC LC/APC Plug-in LGX Box 215*150*20MM

2x16 PLC LC/APC Plug-in LGX Box 215x150x20MM

Merkmale:

Kompaktes Design
Geringe Einfügungsdämpfung und niedrige PDL
Hohe Zuverlässigkeit
Hohe Kanalanzahl
Breiter Wellenlängenbereich
Großer Betriebstemperaturbereich
Kundenspezifische Verpackung und Konfiguration

Anwendungen

FTTx-Systeme
LAN-, WAN- und Metro-Netzwerke
Analoge/Digitale passive optische Netzwerke
Kabelfernsehnetze
Weitere Anwendungen in Glasfasersystemen

Einhaltung

Telcordia GR-1209-CORE
Telcordia GR-1221-CORE

1*N SPS-Spezifikationen

Portkonfiguration		1×2	1×4	1×8	1×16
Fasertyp		SMF-28e oder kundenspezifisch
Betriebswellenlänge (nm)		1260–1650
Einfügungsdämpfung	Typisch	3.7	6.8	10.0	13.0
Einfügungsdämpfung	Max	4.0	7.2	10,5	13,5
Dämpfungsgleichmäßigkeit (dB)	Max	0,4	0,6	0,8	1.2
Rückflussdämpfung (dB)	Min	50	50	50	50
Polarisationsabhängiger Verlust (dB)	Max	0,2	0,2	0,3	0,3
Richtwirkung (dB)	Min	55	55	55	55
Wellenlängenabhängige Dämpfung (dB)	Max	0,3	0,3	0,3	0,5
Temperaturabhängiger Verlust (-40～85°C) (dB)	Max	0,5	0,5	0,5	0,8
Betriebstemperatur (°C)		-40 bis 85
Lagertemperatur (°C)		-40 bis 85
LGX-Kartonverpackungsgröße (mm)		215 x 150 x 20 mm
19'' Rack-Montagepaket (mm)		1U, 44016044

Anmerkungen: 1. Spezifikationen ohne Glasfaseranschlüsse.

2. Raumtemperaturtest.

2*N SPS-Spezifikationen

Portkonfiguration		2×2	2×4	2×8	2×16
Fasertyp		SMF-28e oder kundenspezifisch
Betriebswellenlänge (nm)		1260–1650
Einfügungsdämpfung	Typisch	3.8	7.4	10.8	14.2
Einfügungsdämpfung	Max	4.2	7,8	11.2	14.6
Dämpfungsgleichmäßigkeit (dB)	Max	1.0	1.4	1,5	2.0
Rückflussdämpfung (dB)	Min	50	50	50	50
Polarisationsabhängiger Verlust (dB)	Max	0,2	0,2	0,4	0,4
Richtwirkung (dB)	Min	55	55	55	55
Wellenlängenabhängige Dämpfung (dB)	Max	0,8	0,8	0,8	0,8
Temperaturabhängiger Verlust (-40～85°C) (dB)	Max	0,5	0,5	0,5	0,8
Betriebstemperatur (°C)		-40 bis 85
Lagertemperatur (°C)		-40 bis 85
Verpackungsgröße (mm)		215 x 150 x 20 mm
19'' Rack-Montagepaket (mm)		1U, 44016044

Anmerkungen: 1. Spezifikationen ohne Glasfaseranschlüsse.

2. Raumtemperaturtest.

Gehäuse (mm)

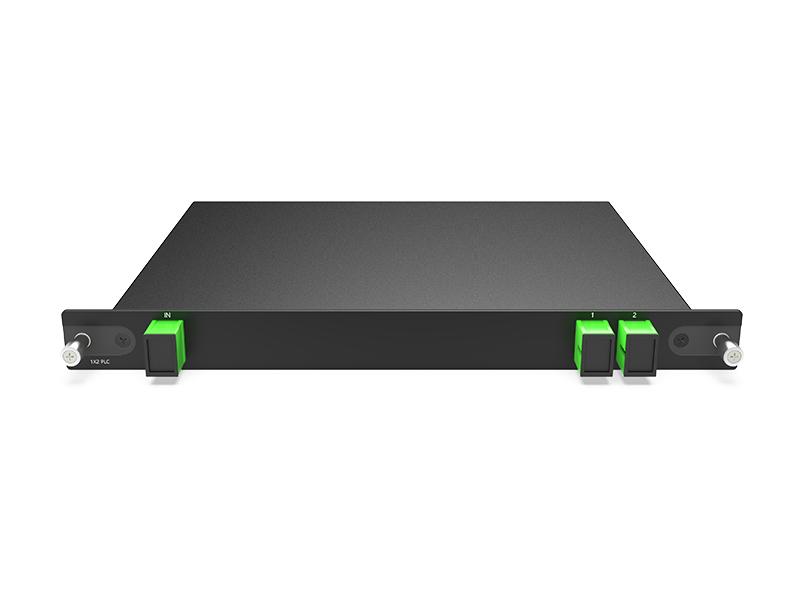

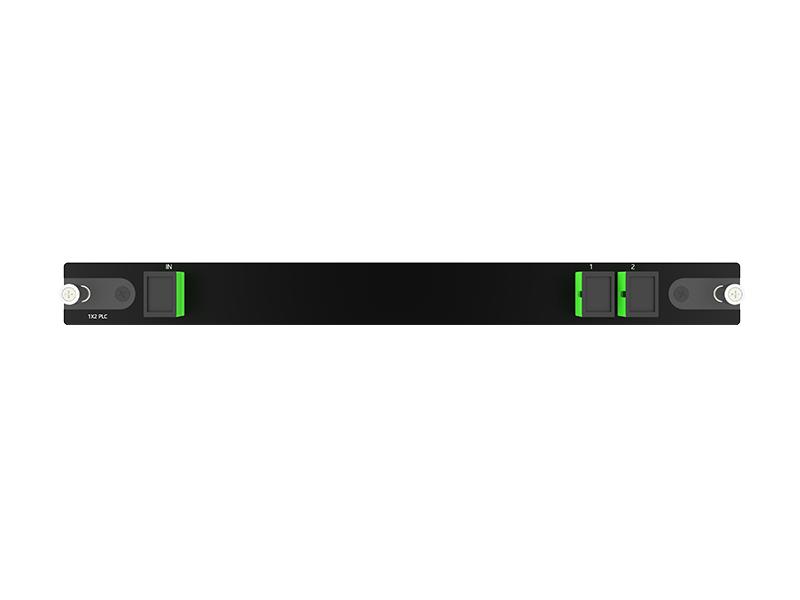

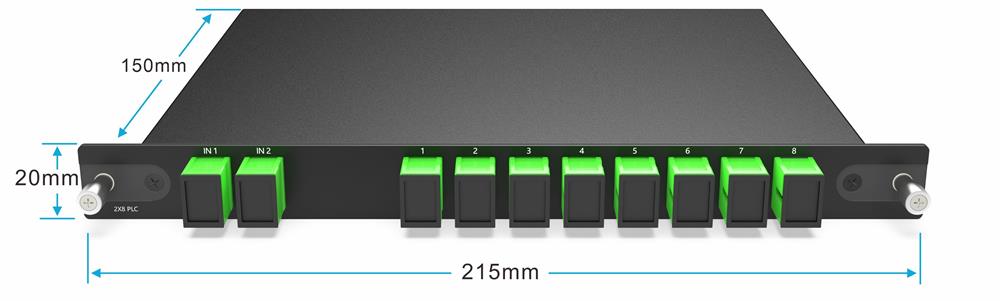

PLC Plug-in LGX Box

PLC-Steckdose LGX 215*150*20MM

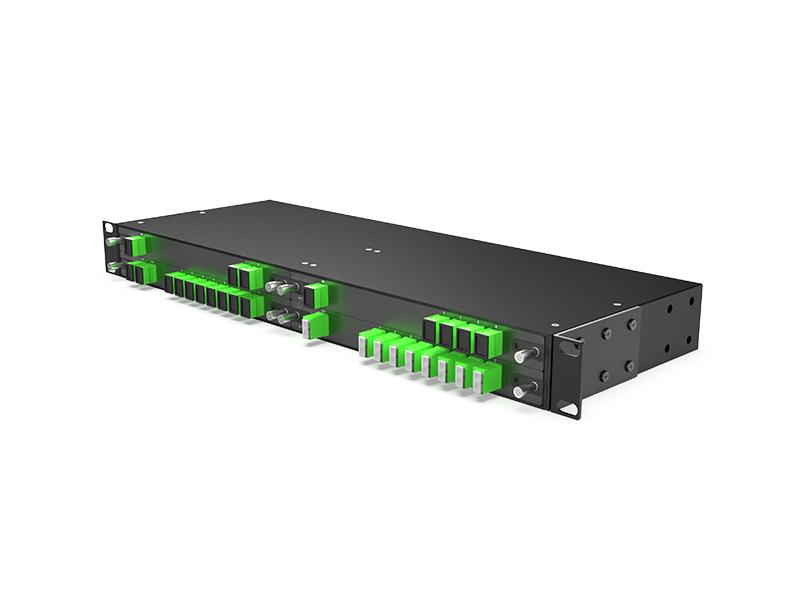

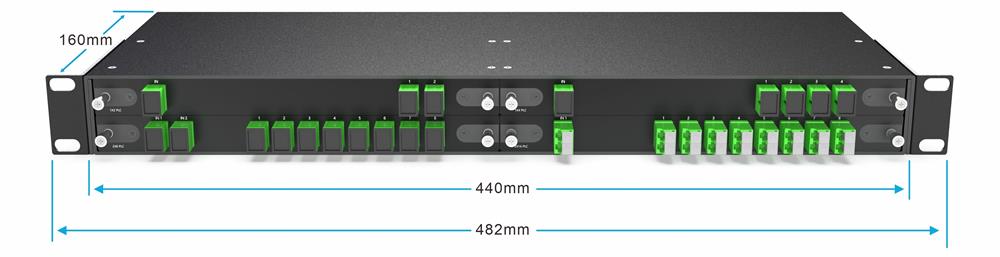

4-Slot 1U Rack for LGX BOX

4-Slot 1U Rack für LGX BOX

Bestellinformationen

Teilenummer	Spezifikationen
1P2-LGX02A	1x2 PLC SC/APC Steckplatz LGX Box 21515020MM
1P4-LGX02A	1x4 PLC SC/APC Steckplatz LGX Box 21515020MM
1P8-LGX02A	1x8 PLC SC/APC Plug-in LGX Box 21515020MM
1P16-LGX01A	1x16 PLC LC/APC Plug-in LGX Box 21515020MM
2P2-LGX02A	2x2 PLC SC/APC Steckplatz LGX Box 21515020MM
2P4-LGX02A	2x4 PLC SC/APC Steckplatz LGX Box 21515020MM
2P8-LGX02A	2x8 PLC SC/APC Plug-in LGX Box 21515020MM
2P16-LGX01A	2x16 PLC LC/APC Plug-in LGX Box 21515020MM
1U02-4LGX	19-Zoll-1HE-Rack mit 4 Steckplätzen für LGX-Einschubboxen, 440 x 160 x 44 mm
