Der 8-Kanal (16 Wellen) DWDM MUX/DEMUX mit blauem und rotem (R/B) Filter wird paarweise verwendet und von FIBERWDM entwickelt. Auf Seite A lauten die Wellen: RX C21 bis C28, TX C44 bis C51; und auf Seite B lauten die Wellen: RX C44 bis C51, TX C21 bis C28. In Verbindung mit den DWDM-Verstärkern und dem DCM-Gerät kann das 8-Kanal-DWDM-Übertragungssystem eine Fernübertragung in einer Faser unterstützen.
Und es ist als LGX-Box-Plug-in konzipiert, sodass es in das 4-Slot-1U-Rack eingesteckt werden kann. Die maximale Kapazität unterstützt 4 x 8 Kanäle im System.

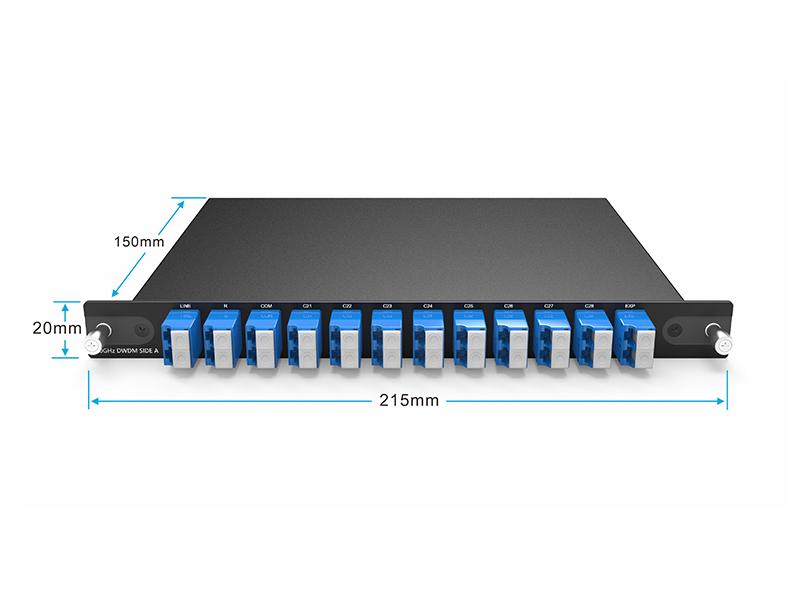

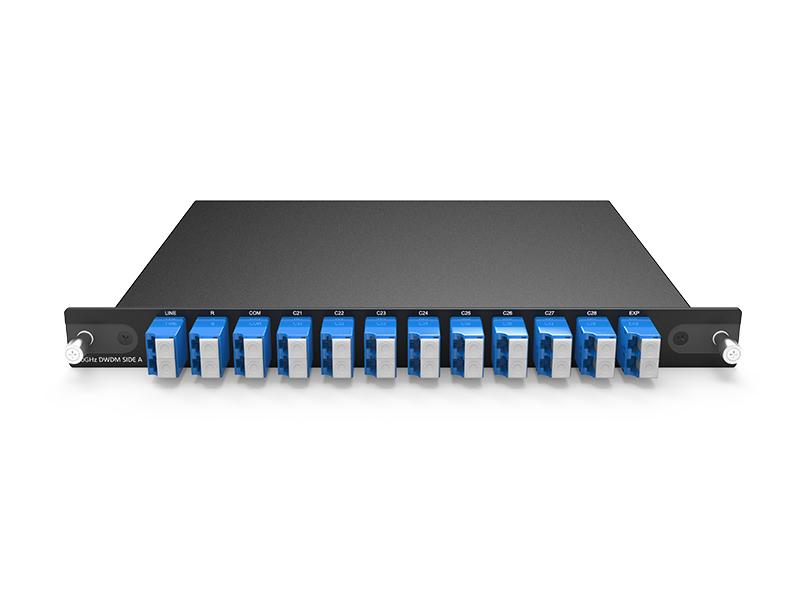

Einzelfaser 8CH 16 Wellen DWDM MUX/DEMUX, mit EXP-Port und R/B-Filter LC/UPC, LGX-Box und 4 Steckplätzen 1U-Rack
Der 8-Kanal (16 Wellen) DWDM MUX/DEMUX mit blauem und rotem (R/B) Filter wird paarweise verwendet und von FIBERWDM entwickelt. Auf Seite A lauten die Wellen: RX C21 bis C28, TX C44 bis C51; und auf Seite B lauten die Wellen: RX C44 bis C51, TX C21 bis C28. In Verbindung mit den DWDM-Verstärkern und dem DCM-Gerät kann das 8-Kanal-DWDM-Übertragungssystem eine Fernübertragung in einer Faser unterstützen.
Und es ist als LGX-Box-Plug-in konzipiert, sodass es in das 4-Slot-1U-Rack eingesteckt werden kann. Die maximale Kapazität unterstützt 4 x 8 Kanäle im System.
Produktpanel

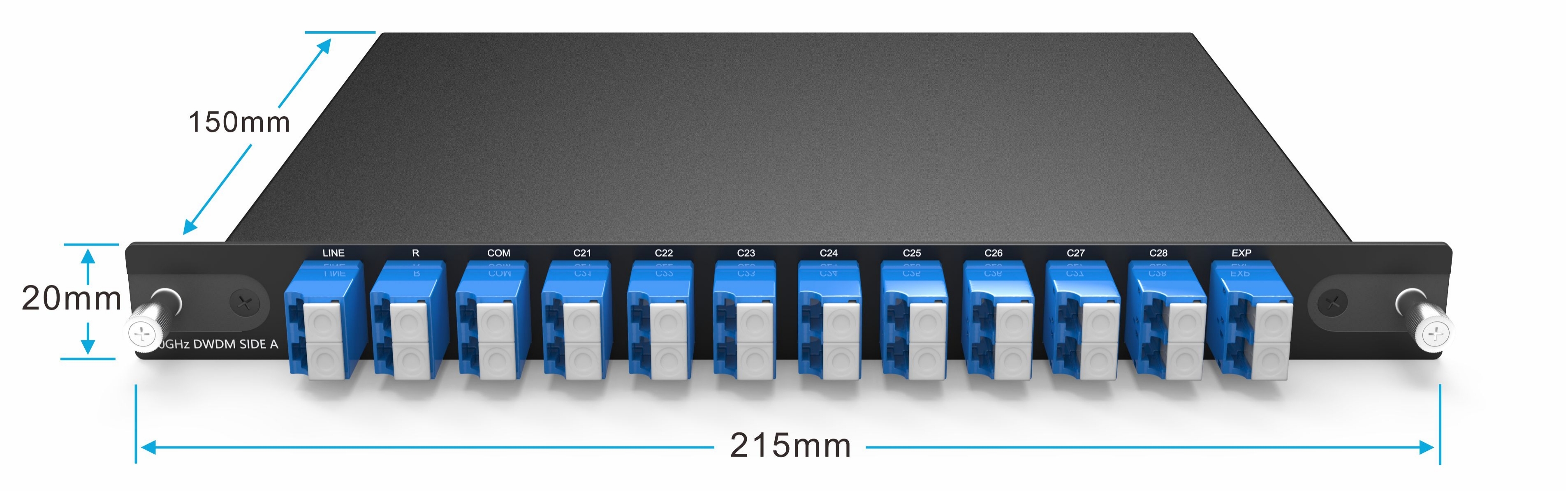

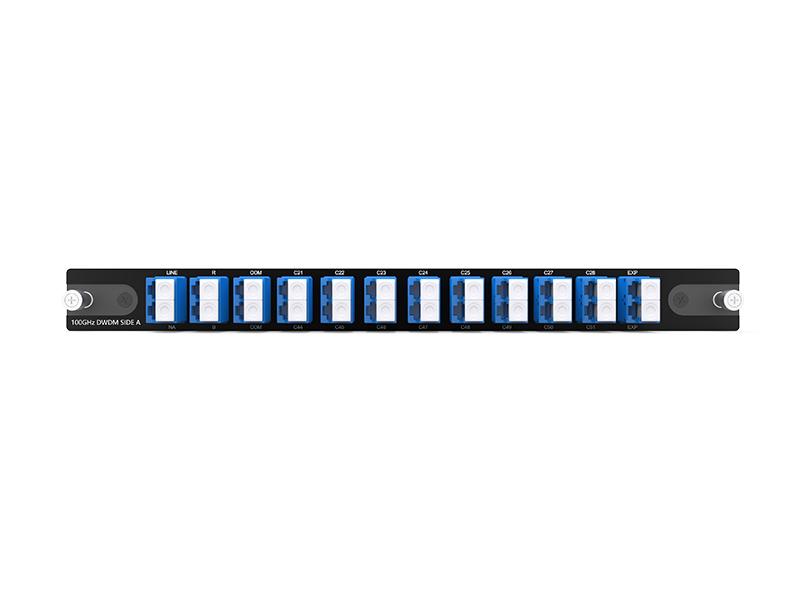

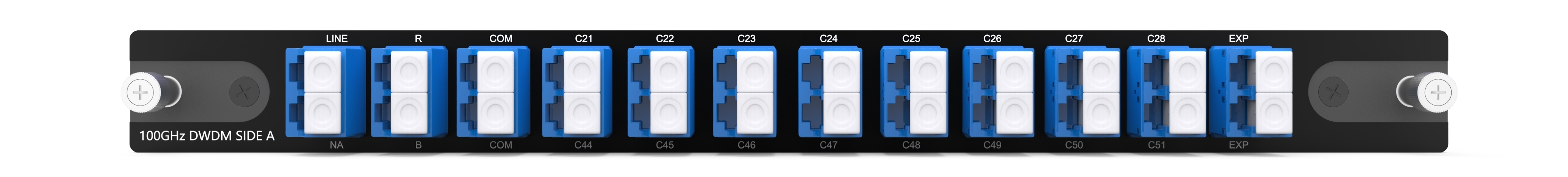

8CH DWDM MUX/DEMUX Einzelfaser Seite A

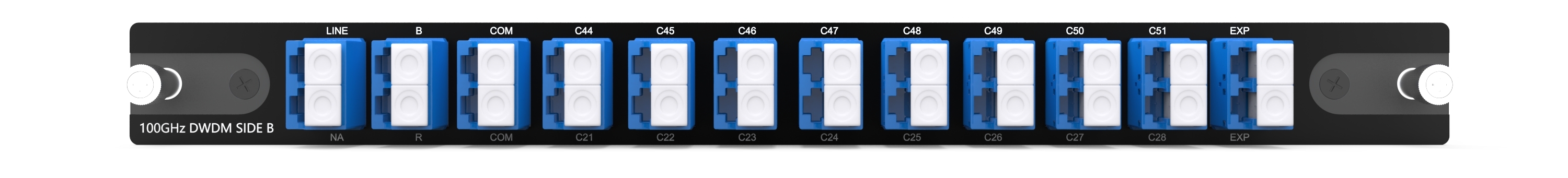

8CH DWDM MUX/DEMUX Einzelfaser Seite B

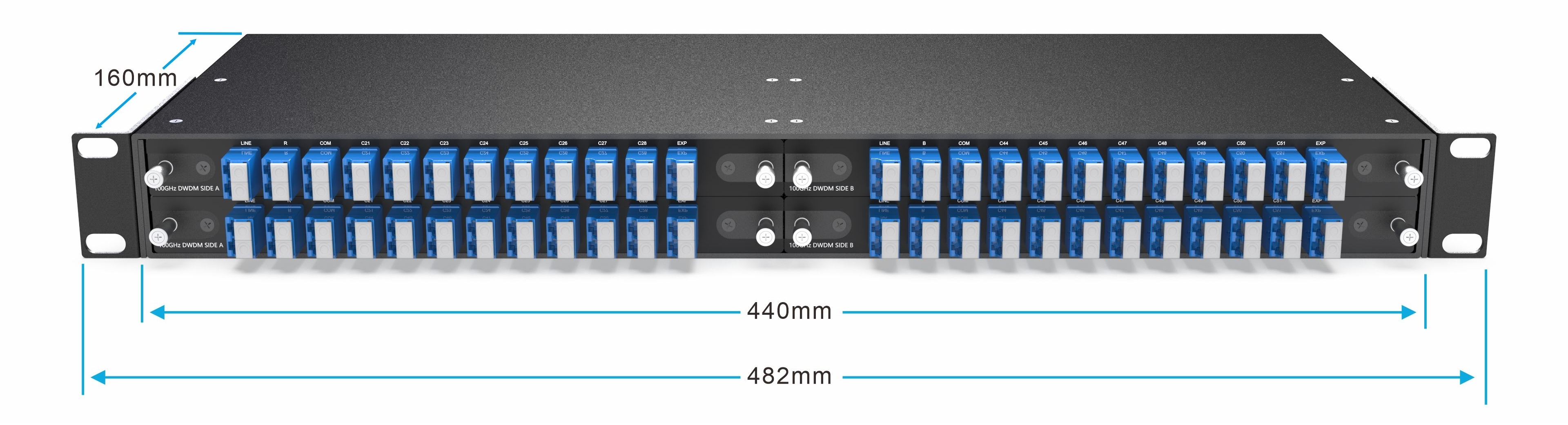

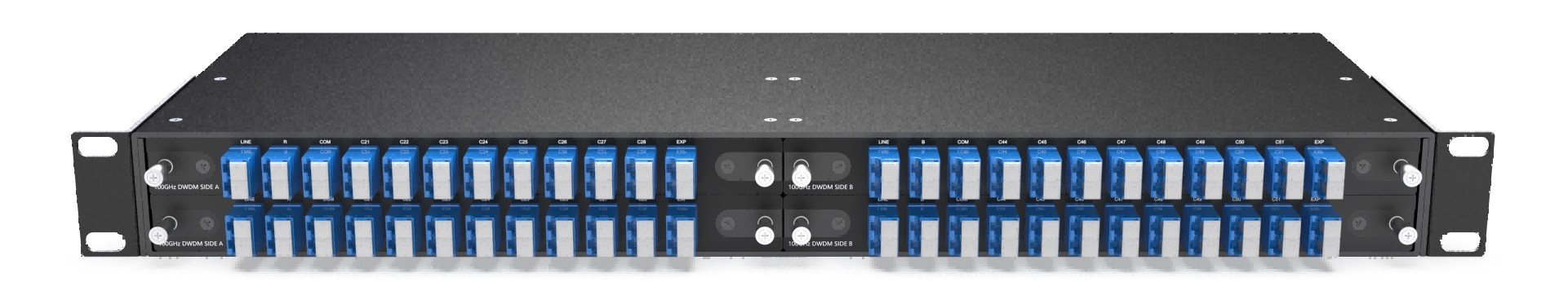

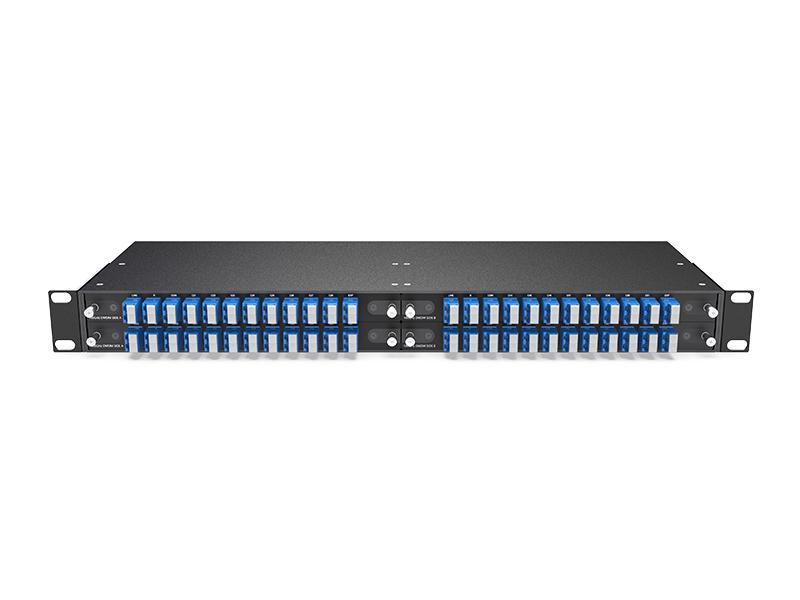

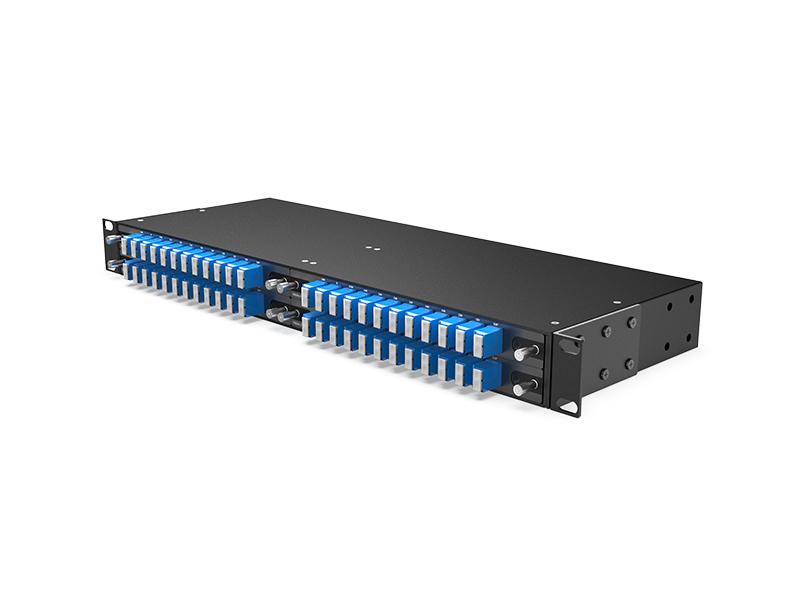

4-Slot 1U Rack
Der Erweiterungsport für zukünftige Bandbreitenerhöhungen ermöglicht die Erhöhung der Netzwerkkapazität durch Anschluss an den Leitungsport eines anderen DWDM MUX/DEMUX, der andere Wellenlängen unterstützt, ohne dass zusätzliche Fasern installiert oder gemietet werden müssen.

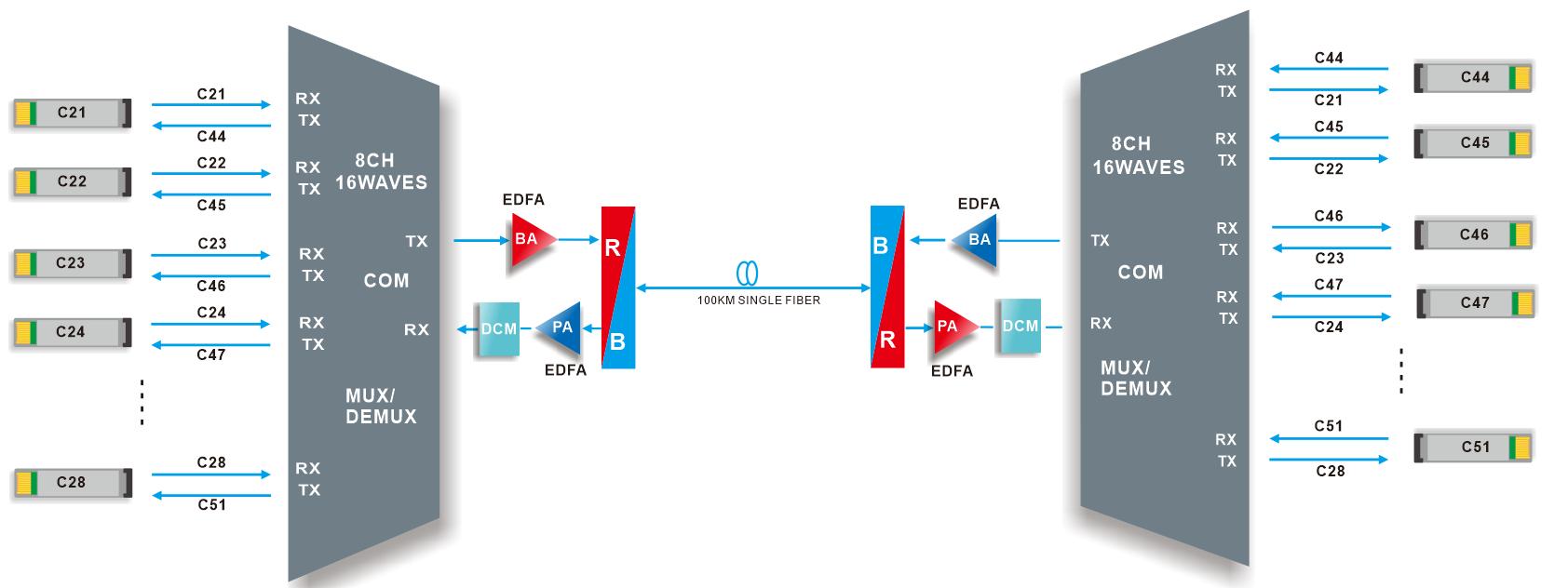

Linienverbindung
8CH DWDM MUX/DEMUX Einzelfaserübertragung
8-Kanal-DWDM-MUX/DEMUX unterstützt 8-Kanal-Differenzgeschäfte in einer Glasfaser für die Punkt-zu-Punkt-Übertragung.
Es funktioniert in den Bereichen Rundfunk und Fernsehen, IDC, Finanzen, Regierung, Cloud, Massendaten und anderen Branchen.
Produktspezifikation
|
Wellenlänge |
8 Kanäle, 16 Wellen, C21-C28/C44-C51 |
Kanalabstand |
100 GHz (0,8 nm) |
|
Kanaldurchlassbereich |
±0,11 nm |
Technologie |
TFF (Dünnschichtfilter) |
|
Einfügungsverlust |
≤ 3,5 dB |
Verbindungsverlust |
≤ 4,5 dB |
|
Rückflussdämpfung |
≥ 45 dB |
Richtwirkung |
≥ 45 dB |
|
Polarisationsmodendispersion |
≤ 0,1 ps |
Polarisationsabhängiger Verlust |
≤ 0,3 dB |
|
Kanalisolierung |
Benachbart ≥30dB
|
Temperatur |
Betriebstemperatur: -40 bis 85 °C Lagerung -40 bis 85°C |
|
Einfügungsverlust@R/B |
PASS: ≤ 0,6 dB Reflektieren: ≤0,8 dB |
Isolation@R/B |
PASS: ≥ 30 dB Reflektieren: ≥15dB |
|
Nettogewicht |
LGX-Box: 0,5 kg 4-Slot-1U-Rack: 1,5 kg |
Abmessungen (HxBxT) |
LGX-Box: 20 x 215 x 150 mm 1U-Rack: 44 x 440 x 230 mm |
Hinweis: Mit Steckverbindern angegeben.
Paketinformationen

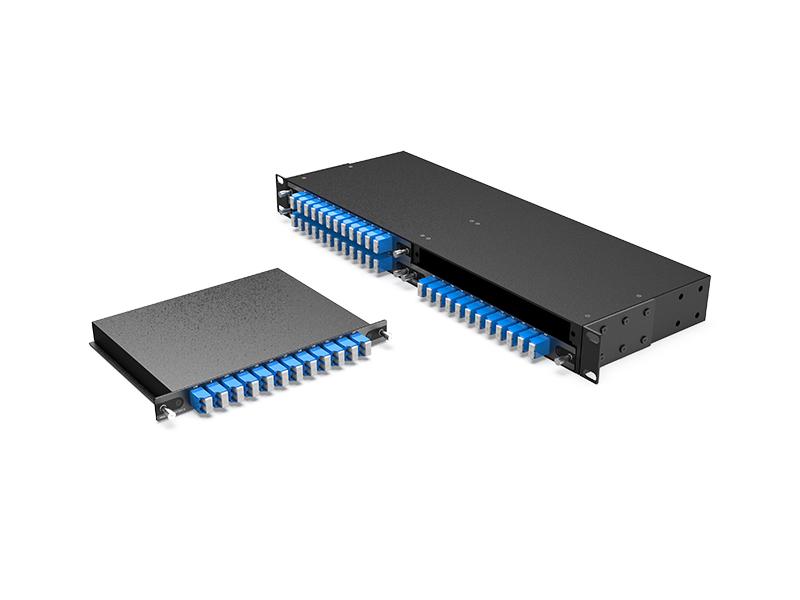

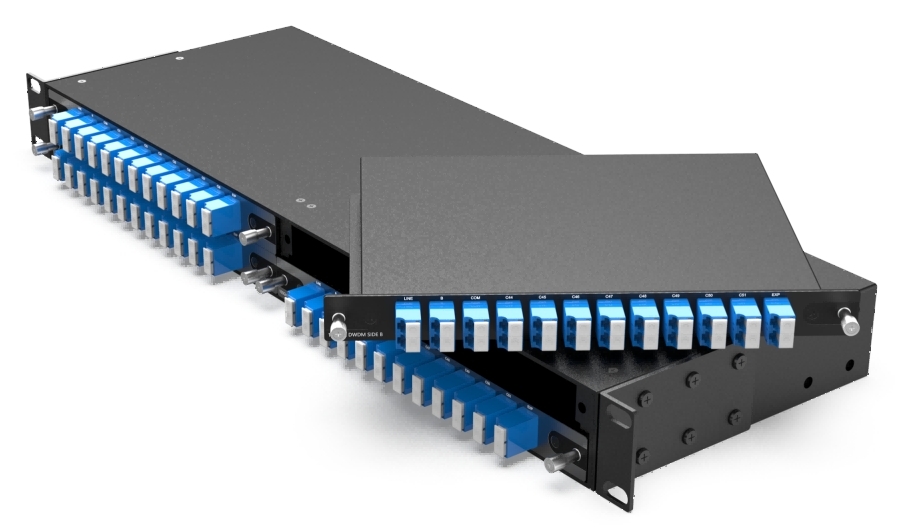

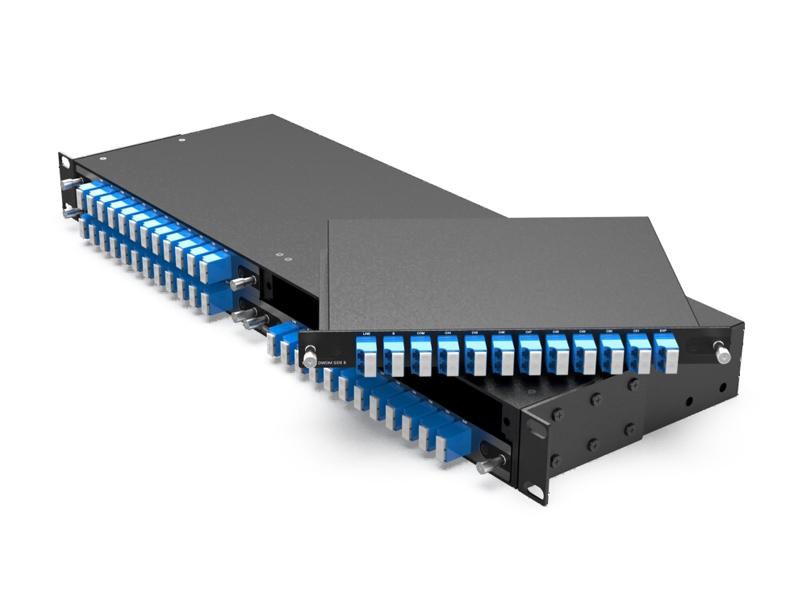

LGX BOX Plug-in 4-Slot 1U Rack

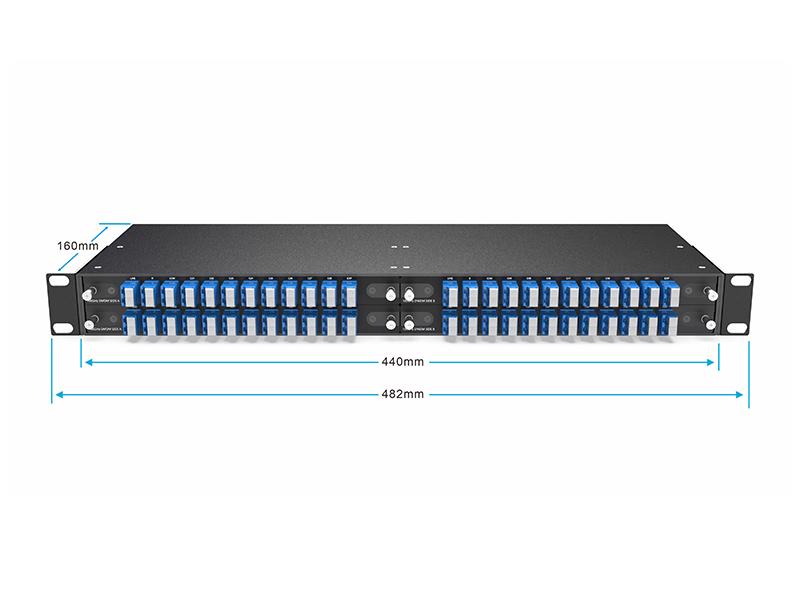

4-Slot 1U Rack für LGX BOX
Bestellinformationen
|
Produkt-Nr. |
Produktbeschreibung |
|
DM8-LGX01-C2151-RB-A |
DWDM MUX//DEMUX 8CH 16Wellen (RX C21-C28/TX C44-C51) mit EXP-Port und RB-Filter, Einzelfaser, LC/UPC, Plug-in LGX-Box 20*215*150mm, Seite A |
|
DD8-LGX01-C2151-RB-B |
DWDM MUX/DEMUX 8CH 16Wellen (RX C44-C51/TX C21-C28) mit EXP-Port und RB-Filter, Einzelfaser, LC/UPC, Plug-in LGX-Box 20*215*150mm, Seite B |
|
1U-4LGX02 |
19-Zoll-1U-Rack mit 4 Steckplätzen für Plug-in-LGX-Box, 440 x 160 x 44 mm |
Hinweis: Wir unterstützen individuelles Design. Bitte kontaktieren Sie uns per E-Mail.
