Der 6CH 12(Wellen) C-Band + 4CH 8(Wellen) O-Band DWDM MUX/ DEMUX wird paarweise verwendet und von FIBERWDM entwickelt.
Auf Seite A sind die C-Band-Wellen: RX C21 bis C26(1560.61nm~1556.55nm), TX C27 bis C32(1555.75nm~1551.72nm), die O-Band-Wellen sind RX:1295.56/1296.68/1297.80/1298.93nm, TX:1300.05/1301.18/1302.31/1303.45nm;
Und auf Seite B sind die Wellen: RX C27 bis C32(1555.75nm~1551.72nm), TX C21 bis C26(1560.61nm~1556.55nm), die O-Band-Wellen sind RX:1300.05/1301.18/1302.31/1303.45nm, TX:1295.56/1296.68/1297.80/1298.93nm;
Single Fiber 6CH 12 Wellen C-Band + 4CH 8 Wellen O-Band DWDM MUX/DEMUX,
LC/UPC, 1U-Rack
Der 6CH 12(Wellen) C-Band + 4CH 8(Wellen) O-Band DWDM MUX/DEMUX wird paarweise verwendet und wurde von FIBERWDM entwickelt.
Auf Seite A sind die C-Band-Wellen: RX C21 bis C26(1560.61nm~1556.55nm), TX C27 bis C32(1555.75nm~1551.72nm), die O-Band-Wellen sind RX:1295.56/1296.68/1297.80/1298.93nm, TX:1300.05/1301.18/1302.31/1303.45nm;
Und auf Seite B sind die Wellen: RX C27 bis C32(1555.75nm~1551.72nm), TX C21 bis C26(1560.61nm~1556.55nm), die O-Band-Wellen sind RX:1300.05/1301.18/1302.31/1303.45nm, TX:1295.56/1296.68/1297.80/1298.93nm;
Produktpanel

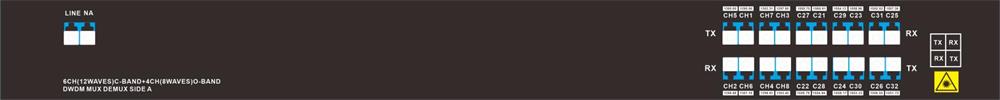

6CH 12Wellen C-Band + 4CH 8Wellen O-Band DWDM MUX/DEMUXSingle-Fiber-Seite A
6CH 12Wellen C-Band + 4CH 8Wellen O-Band DWDM MUX/DEMUX Single-Fiber-Seite B

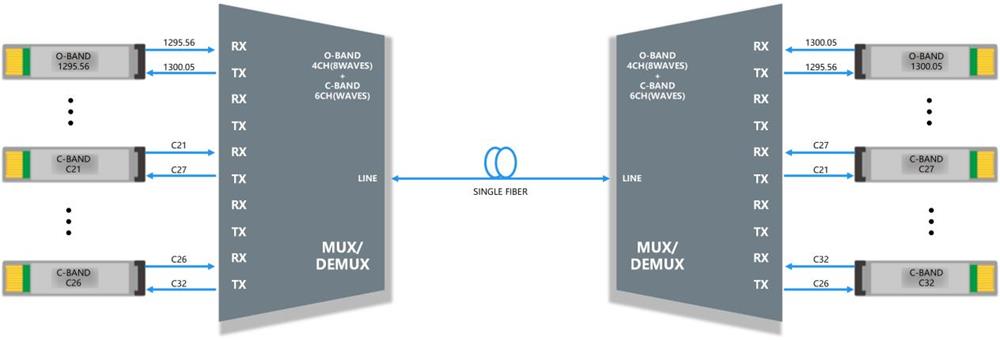

Leitungsverbindung
6CH (12Wellen) C-Band + 4CH(8Wellen) O-Band DWDM MUX DEMUX Single-Faser-Übertragung
6CH (12Wellen) C-Band + 4CH(8Wellen) O-Band DWDM MUX DEMUX unterstützt 10 Kanäle unterschiedlicher Dienste in einer Glasfaser für die Punkt-zu-Punkt-Übertragung.
Es wird in den Branchen Rundfunk und Fernsehen, IDC, Finanzen, Regierung, Cloud, Massendaten und anderen Industrien eingesetzt.
Produktspezifikation
| Arbeitswellenlänge |
C-BAND: C21~C26,C27~C32 O-BAND: 1295.56/1296.68/1297.80/1298.93nm/1300.05/1301.18/1302.31/1303.45nm |
Kanalabstand |
C-BAND: 100GHz(0.8nm) O-BAND: 200GHz(1.12nm) |
| Kanal-Durchlassband | ±0.11nm | Technologie | TFF (Dünnschichtfilter) |
| Einfügedämpfung |
≤ 4.5dB@C-BAND ≤ 3.0dB@C-BAND |
Temperaturempfindlichkeit der Einfügedämpfung | ≤ 0.5dB |
| Rückflussdämpfung | ≥ 45dB | Richtwirkung | ≥ 45dB |
|
Polarisationsmodendispersion |
≤ 0.2ps | Polarisationsabhängiger Verlust | ≤ 0.3dB |
| Kanaltrennung | Benachbart ≥25dB Nicht benachbart ≥ 35dB |
Temperatur |
Betrieb -40 bis 85°C Lagerung -40 bis 85°C |

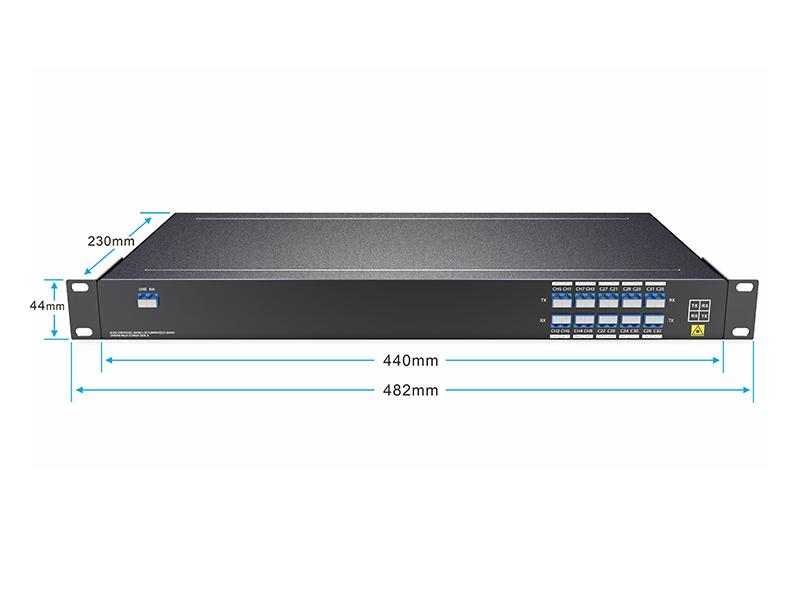

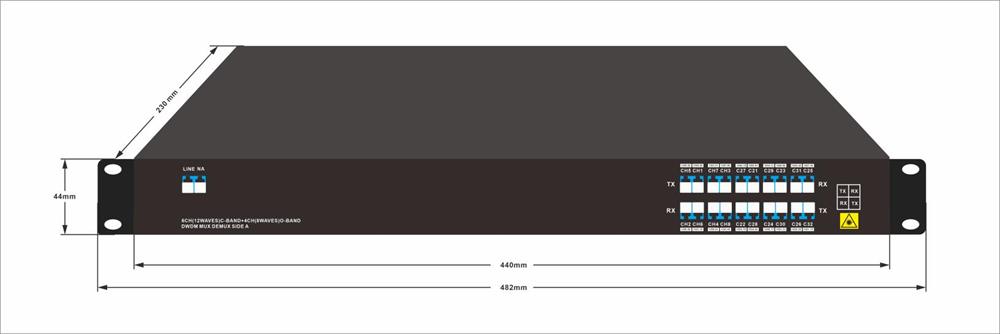

| Nettogewicht | 3,5KG | Abmessungen (H×B×T) | 44*440*230mm |
Hinweis: Angegeben mit Steckverbindern.
Paketinformationen
19-Zoll-1U-Rack
Bestellinformationen
| Produkt-Nr. | Produktbeschreibung |
|
DMD20-1U01-C2132 +O-BAND A |
DWDM MUX/DEMUX C-BAND 6CH(12 Wellen) RX C21-C26/ TX C27-C32, O-BAND 4CH(8 Wellen) RX1295.56/1296.68/1297.80/1298.93nm, TX1300.05/1301.18/1302.31/1303.45nm, LC/UPC, Singlefaser, 1U-Gehäuse, Seite A |
|
DMD20-1U01-C2132 +O-BAND B |
DWDM MUX/DEMUX C-BAND 6CH(12 Wellen) RX C27-C32/ TX C21-C26, O-BAND 4CH(8 Wellen) RX1300.05/1301.18/1302.31/1303.45nm, TX1295.56/1296.68/1297.80/1298.93nm, LC/UPC, Singlefaser, 1U-Gehäuse, Seite B |
Hinweis: Wir unterstützen kundenspezifische Designs. Bitte kontaktieren Sie uns per E-Mail.
