Der DWDM AAWG 101CH MUX/DEMUX wurde von FIBERWDM für den Wellenlängenbereich C11 bis C61 (1568,772 nm bis 1528,773 nm) gemäß dem ITU-T G.694.1 50-GHz-Raster entwickelt und maximiert die Kapazität des C-Band-Bereichs. Es handelt sich um ein rein passives DWDM-Gerät mit geringer Einfügungsdämpfung (Wellenlängenanschlüsse < 6,5 dB).

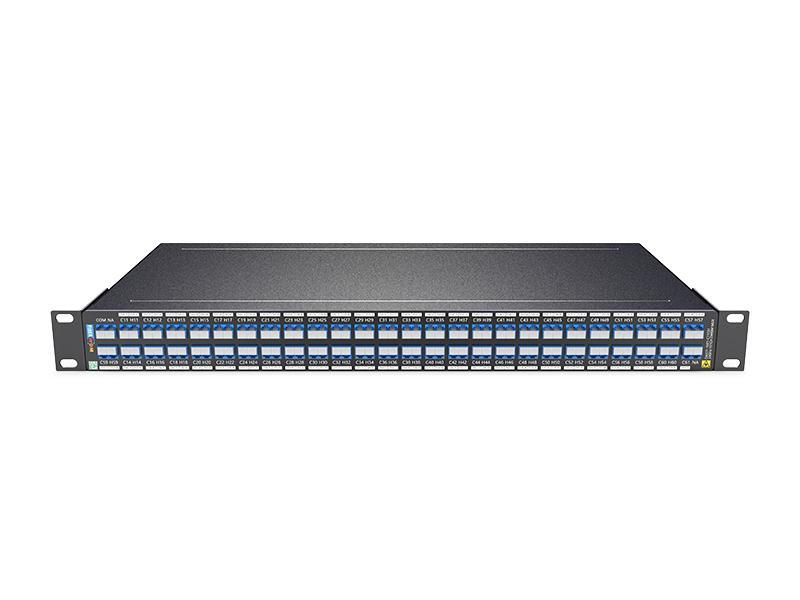

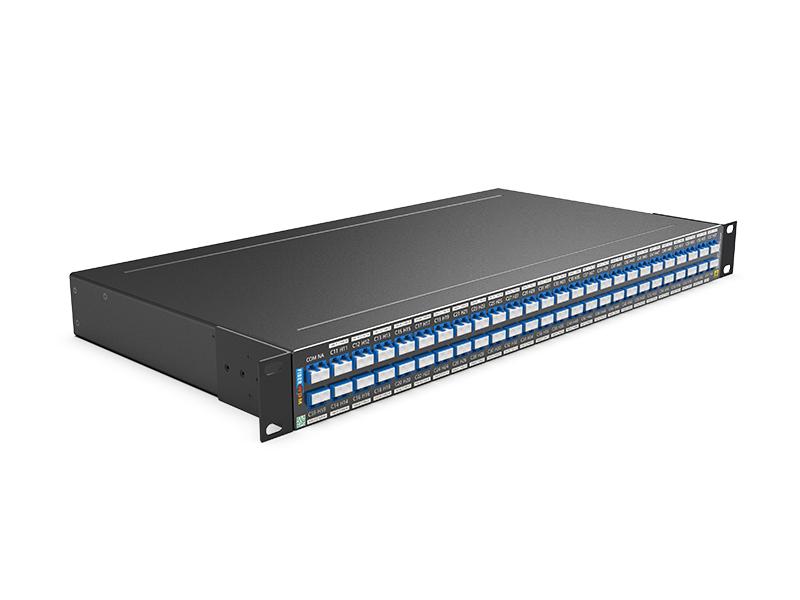

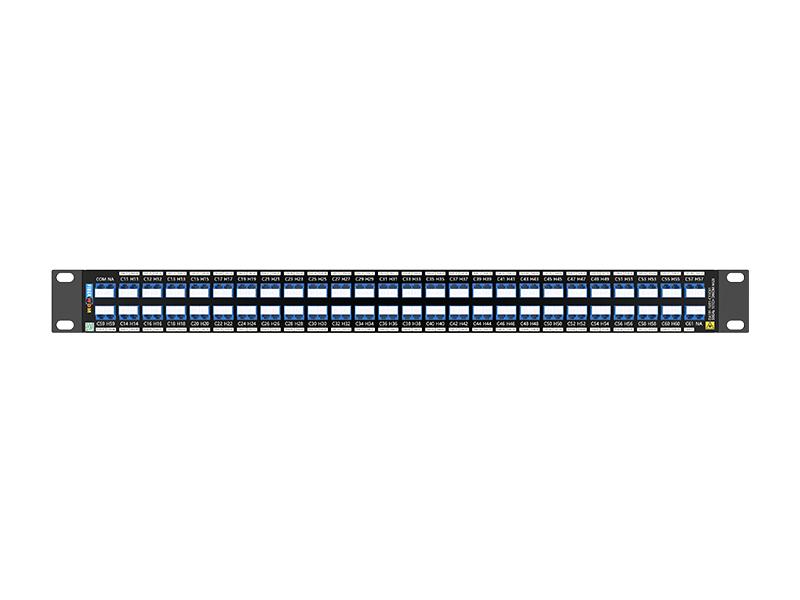

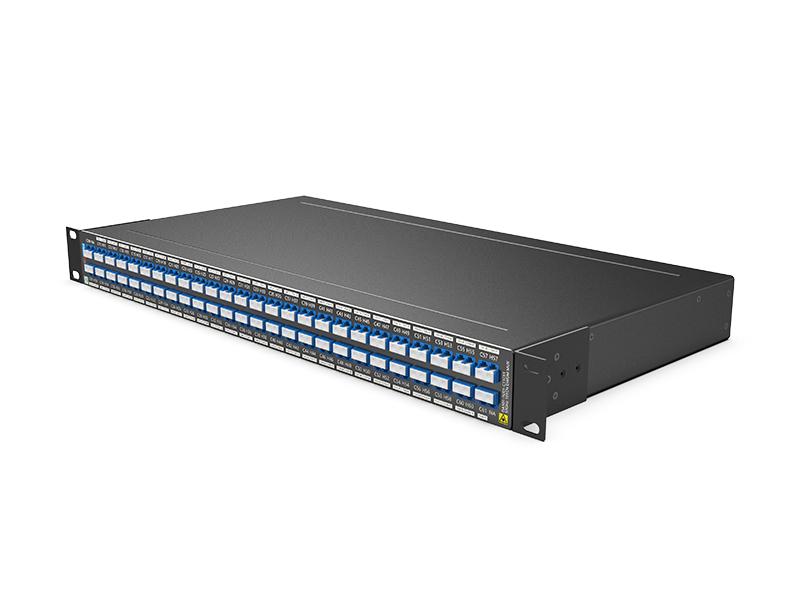

Single Fiber 101CH C11-C61 DWDM MUX/DEMUX, 50 GHz AAWG, LC/UPC 1U Rack
Produktübersicht
Es findet Anwendung in den Bereichen Rundfunk und Fernsehen, IDC, Finanzen, Regierung, Cloud, Massive Data und anderen Branchen.
Produktspezifikation
|
Parameter |
Hinweise |
Spezifikationen |
Einheiten |
|
|
Min |
Max |
|||
|
Kanäle |
101 |
Ch |
||
|
Kanalabstand |
50 |
GHz |
||
|
Wellenlänge |
1528.773 |
1568.772 |
nm |
|
|
Referenz-Durchlassband relativ zum ITU-Gitter |
Im Vergleich zum ITU-Grid |
± 6,25 |
GHz |
|
|
ITU-Frequenz |
Siehe Tabelle 2 unten |
THz |
||
|
ITU-Wellenlänge |
Siehe Tabelle 2 unten |
nm |
||
|
Mittenfrequenzgenauigkeit |
Maximale absolute Abweichung der 3-dB-Mittenwellenlänge vom ITU-Raster über alle Kanäle |
-0,05 |
+0,05 |
nm |
|
Einfügungsdämpfung |
Maximale Einfügungsdämpfung bei der ITU-Wellenlänge über alle Kanäle |
6,5 |
dB |
|
|
Gleichmäßigkeit der Einfügungsdämpfung |
Maximale Einfügungsdämpfungsvarianz über alle Kanäle |
1,5 |
dB |
|
|
Welligkeit |
Maximale Verlustvarianz über das ITU-Durchlassband über alle Kanäle |
0,7 |
dB |
|
|
1dB Bandbreite |
1 dB vom minimalen Einfügungsverlust, volle Breite, durchschnittliche Polarisation |
0,2 |
nm |
|
|
3dB Bandbreite |
3 dB vom minimalen Einfügungsverlust, volle Breite, durchschnittliche Polarisation |
0,26 |
nm |
|
|
20 dB Bandbreite |
20 dB vom minimalen Einfügungsverlust, volle Breite, durchschnittliche Polarisation |
0,7 |
nm |
|
|
Nachbarkanalisolierung |
Maximale Einfügungsdämpfungsdifferenz zwischen dem Kanal mit der höchsten Leistung und zwei benachbarten Kanälen unter allgemeinen Betriebsbedingungen wie Temperatur, durchschnittlicher Polarisation gemäß ITU. |
25 |
dB |
|
|
Isolation nicht benachbarter Kanäle |
Maximale Einfügungsdämpfungsdifferenz zwischen dem Kanal mit der höchsten Leistung und nicht benachbarten Kanälen unter Berücksichtigung allgemeiner Betriebsbedingungen wie Temperatur und durchschnittlicher Polarisation gemäß ITU. |
30 |
dB |
|
|
Totales Übersprechen |
Gesamte kumulative durchschnittliche Einfügungsdämpfungsdifferenz zwischen dem Kanal mit der höchsten Leistung und allen anderen Kanälen unter Berücksichtigung allgemeiner Betriebsbedingungen wie Temperatur, durchschnittlicher Polarisation gemäß ITU. |
21 |
dB |
|
|
Polarisationsabhängige Verluste |
Maximales Übertragungsverhältnis über alle Polarisationszustände hinweg, über das ITU-Durchlassband |
0,7 |
dB |
|
|
Polarisationsmodusverzögerung |
Im Referenz-Passband über alle Kanäle |
0,5 |
ps |
|
|
Rückgabeverlust |
40 | dB | ||
|
Kontinuierliche optische Leistung |
500 | mw | ||
Verpackungsinformationen

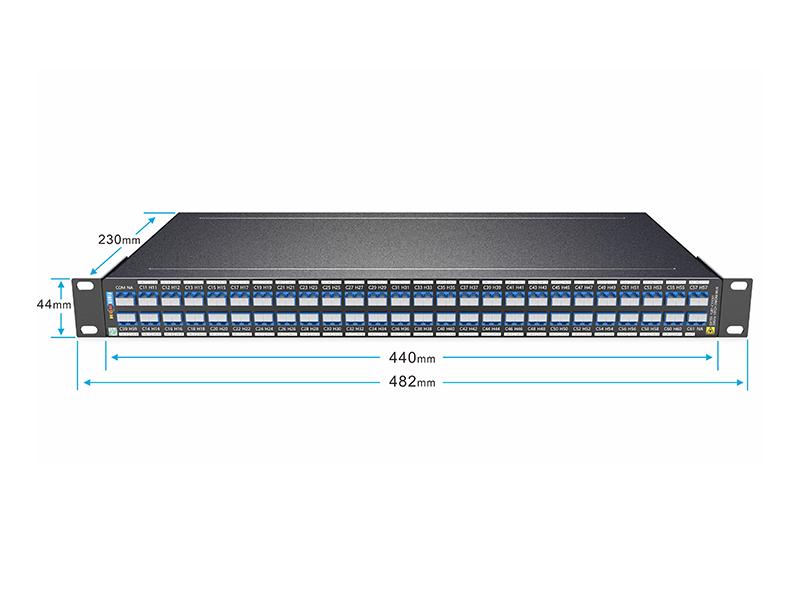

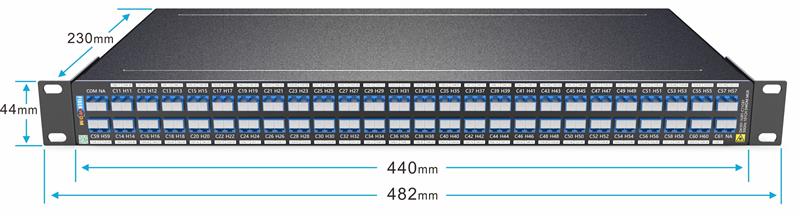

101-Kanal-DWDM-1HE-Rack
Bestellinformationen
|
Produktnr. |
Produktbeschreibung |
|
DA101-1U01-C11C61 |
50-GHz-DWDM-AAWG-Multiplexer/Demultiplexer, 101 Kanäle (C11–C61), Einzelfaser, LC/UPC, 1 HE Rack |
Hinweis: Wir bieten auch kundenspezifische Designs an. Bitte kontaktieren Sie uns per E-Mail.
Kanalliste
|
NEIN |
Frequenz (THz) |
Wellenlänge (nm) |
NEIN |
Frequenz (THz) |
Wellenlänge (nm) |
|
C11 |
191.10 |
1568.772 |
H36 |
193,65 |
1548.115 |
|
H11 |
191,15 |
1568.360 |
C37 |
193,70 |
1547,715 |
|
C12 |
191,20 |
1567.952 |
H37 |
193,75 |
1547.316 |
|
H12 |
191,25 |
1567.540 |
C38 |
193,80 |
1546.917 |
|
C13 |
191,30 |
1567.133 |
H38 |
193,85 |
1546.518 |
|
H13 |
191,35 |
1566.723 |
C39 |
193,90 |
1546.119 |
|
C14 |
191,40 |
1566.314 |
H39 |
193,95 |
1545.720 |
|
H14 |
191,45 |
1565.905 |
C40 |
194,00 |
1545.322 |
|
C15 |
191,50 |
1565.496 |
H40 |
194,05 |
1545.322 |
|
H15 |
191,55 |
1565.087 |
C41 |
194.10 |
1544.526 |
|
C16 |
191,60 |
1564.679 |
H41 |
194,15 |
1544.128 |
|
H16 |
191,65 |
1564.271 |
C42 |
194,20 |
1543.730 |
|
C17 |
191,70 |
1563.863 |
H42 |
194,25 |
1543.333 |
|
H17 |
191,75 |
1563.455 |
C43 |
194,30 |
1542.936 |
|
C18 |
191,80 |
1563.047 |
H43 |
194,35 |
1542.539 |
|
H18 |
191,85 |
1562.640 |
C44 |
194,40 |
1542.142 |
|
C19 |
191,90 |
1562.233 |
H44 |
194,45 |
1541.746 |
|
H19 |
192,95 |
1561.826 |
C45 |
194,50 |
1541.349 |
|
C20 |
192,00 |
1561.419 |
H45 |
194,55 |
1540.953 |
|
H2O |
192,05 |
1561.013 |
C46 |
194,60 |
1540.557 |
|
C21 |
192.10 |
1560.606 |
H46 |
194,65 |
1540.162 |
|
H21 |
192,15 |
1560.200 |
C47 |
194,70 |
1539.766 |
|
C22 |
192,20 |
1559.794 |
H47 |
194,75 |
1539.371 |
|
H22 |
192,25 |
1559.389 |
C48 |
194,80 |
1538.976 |
|
C23 |
192,30 |
1558.983 |
H48 |
194,85 |
1538.581 |
|
H23 |
192,35 |
1558.578 |
C49 |
194,90 |
1538.186 |
|
C24 |
192,40 |
1558.173 |
H49 |
194,95 |
1537.792 |
|
H24 |
192,45 |
1557.768 |
C50 |
195,00 |
1537.397 |
|
C25 |
192,50 |
1557.363 |
H50 |
195,05 |
1537.003 |
|
H25 |
192,55 |
1556.959 |
C51 |
195.10 |
1536.609 |
|
C26 |
192,60 |
1556.555 |
H51 |
195,15 |
1536.216 |
|
H26 |
192,65 |
1556.151 |
C52 |
195,20 |
1535.822 |
|
C27 |
192,70 |
1555,747 |
H52 |
195,25 |
1535.429 |
|
H27 |
192,75 |
1555.343 |
C53 |
195,30 |
1535.036 |
|
C28 |
192,80 |
1554.940 |
H53 |
195,35 |
1534.643 |
|
H28 |
192,85 |
1554.537 |
C54 |
195,40 |
1534.250 |
|
C29 |
192,90 |
1554.134 |
H54 |
195,45 |
1533.858 |
|
H29 |
192,95 |
1553.731 |
C55 |
195,50 |
1533.465 |
|
C30 |
193,00 |
1553.329 |
H55 |
195,55 |
1533.073 |
|
H30 |
193,05 |
1552.926 |
C56 |
195,60 |
1532.681 |
|
C31 |
193.10 |
1552.524 |
H56 |
195,65 |
1532.290 |
|
H31 |
193,15 |
1552.122 |
C57 |
195,70 |
1531.898 |
|
C32 |
193,20 |
1551.721 |
H57 |
195,75 |
1531.507 |
|
H32 |
193,25 |
1551.319 |
C58 |
195,80 |
1531.116 |
|
C33 |
193,30 |
1550.918 |
H58 |
195,85 |
1530,725 |
|
H33 |
193,35 |
1550.517 |
C59 |
195,90 |
1530.334 |
|
C34 |
193,40 |
1550.116 |
H59 |
195,95 |
1529.944 |
|
H34 |
193,45 |
1549,715 |
C60 |
196,00 |
1529.553 |
|
C35 |
193,50 |
1549.315 |
H60 |
196,05 |
1529.163 |
|
H35 |
193,55 |
1548.915 |
C61 |
196.10 |
1528.773 |
|
C36 |
193,60 |
1548.515 |
