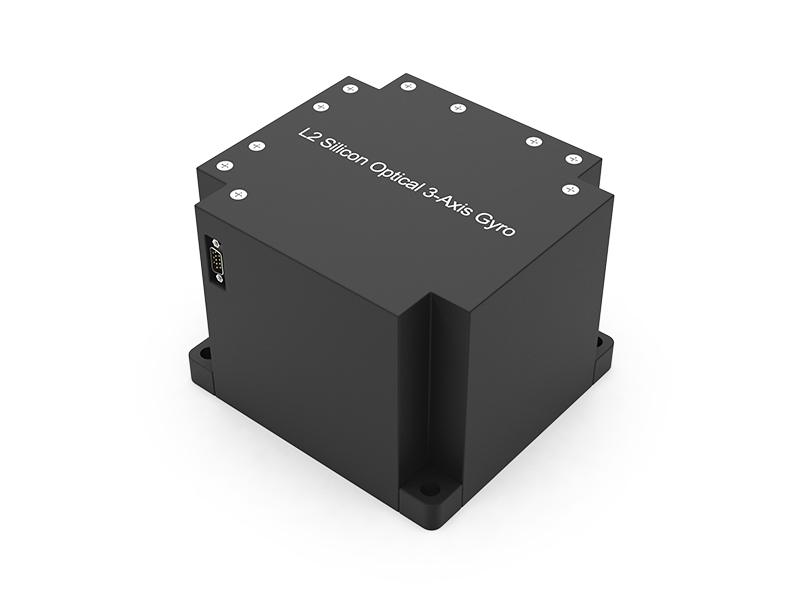

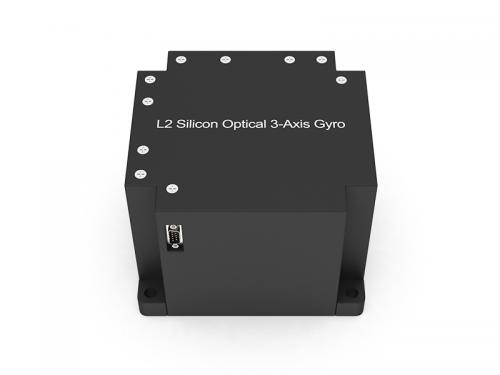

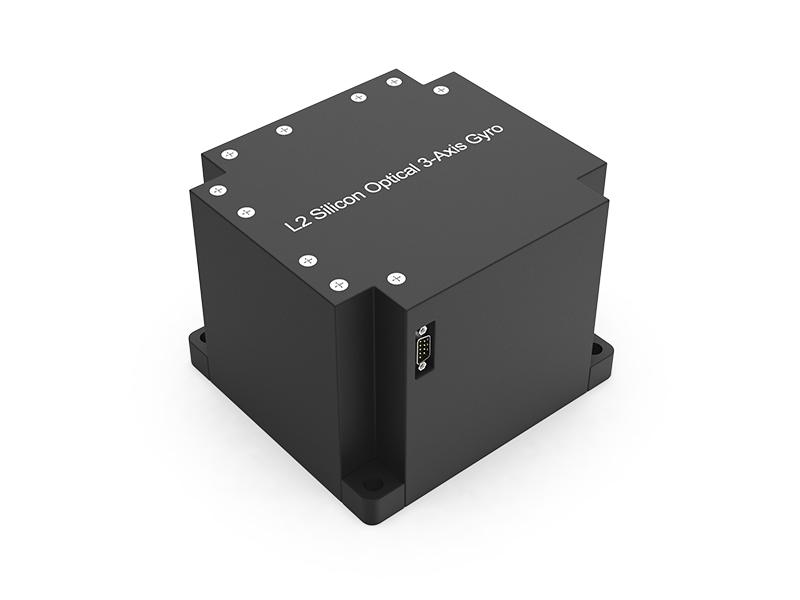

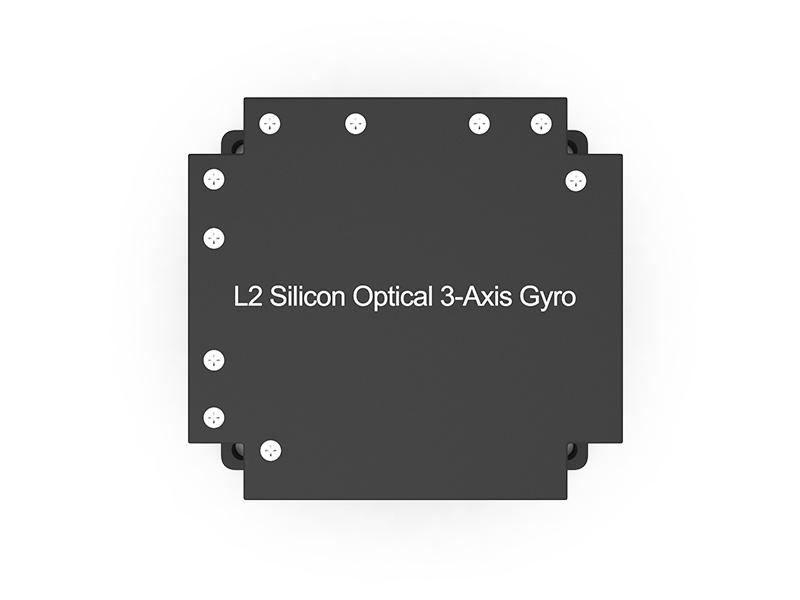

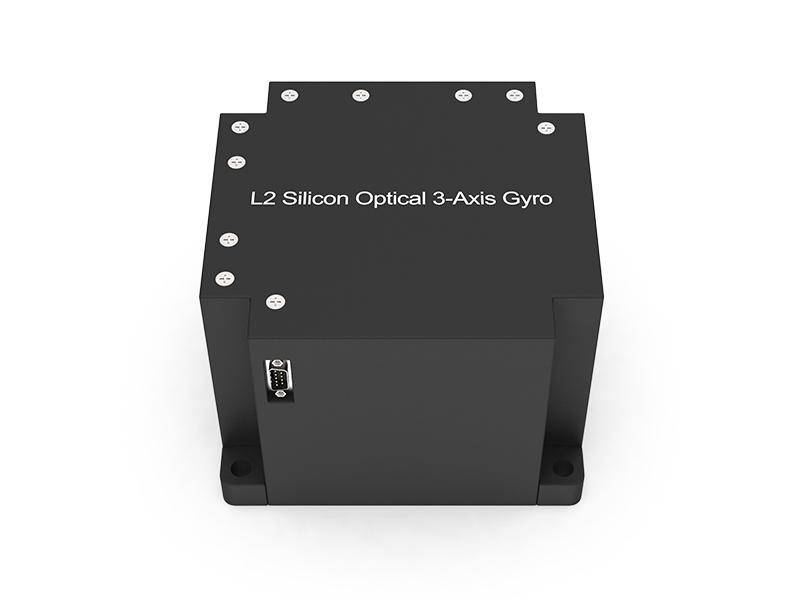

L2 Silizium-optisches 3-Achsen-Gyroskop

Das optische 3-Achsen-Gyroskop L2 Silizium ist ein leistungsstarkes Siliziumphotonikprodukt zur 3-Achsen-Winkelgeschwindigkeitsmessung mit hoher Präzision. Es zeichnet sich durch eine Nullpunktstabilität bei Raumtemperatur von ≤ 0,2°/h, einen Winkelgeschwindigkeitsmessbereich von -800°/s bis +800°/s, einen Winkel-Random-Walk-Faktor von ≤ 0,02°/h¹ᐟ² und eine Bandbreite von ≥ 400 Hz aus. Skalenfaktor-Nichtlinearität und Wiederholgenauigkeit liegen jeweils bei ≤ 100 ppm. Das Produkt hat eine Startzeit von ≤ 1 Minute, einen Betriebstemperaturbereich von -40 °C bis +60 °C und einen Lagertemperaturbereich von -55 °C bis +85 °C und unterstützt einen Weitbereichsspannungsbereich von +12 V bis +24 V. Es hat Abmessungen von 70±0,3 × 65±0,3 × 51,4±1 mm und ein maximales Gewicht von 500 g und ist mit einer standardisierten elektrischen Schnittstelle ausgestattet. Dank hoher Detektionsgenauigkeit und starker Umweltverträglichkeit liefert es zuverlässig Daten zur Winkelgeschwindigkeit.

L2 Silizium Optisches 3-Achsen-Gyroskop
Leistungsparameter			Einheit
1. Gyroskop
1.1	Nullspannungsstabilität bei Raumtemperatur (10s, 1σ)	≤0,2	(°)/h
1.2	Wiederholgenauigkeit ohne systematische Abweichung (1σ)	≤0,2	(°)/h
1.3	Nullspannungsstabilität bei Raumtemperatur (10s, 1σ)	≤0,2	(°)/h
1.4	Skalenfaktor Nichtlinearität (1σ)	≤100	ppm
1,5	Wiederholbarkeit des Skalierungsfaktors (1σ)	≤100	ppm
1.6	Messbereich	-800 bis +800	(°) /s
1.7	Koeffizient der Zufallswanderung	≤0,02	(°) /h1 /2
1.8	Bandbreite	≥400	Hz
2. Weitere Indikatoren

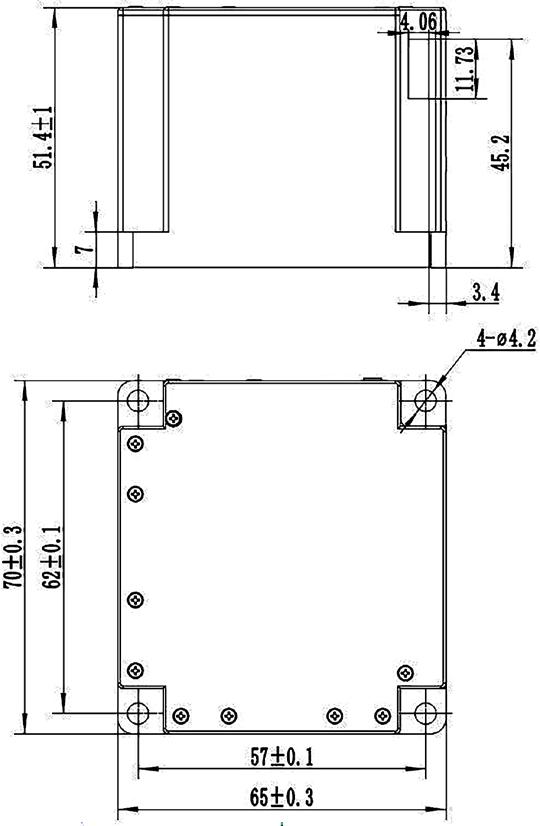

2.1	Gesamtabmessungen	70±0,3×65±0,3×51,4±1	mm
2.2	Startzeit	≤1	min
2.3	Gewicht	≤500	G
2.4	Betriebstemperatur	-40 bis +60	℃
2,5	Lagertemperatur	-55 bis +85	℃
2.6	Stromspannung	+12 bis +24	V
2.7	Elektrische Verbindungsschnittstelle	J63A-242-015-261-TH	/
