Der von FIBERWDM entwickelte 16-Kanal-O-Band-DWDM-Multiplexer/Demultiplexer ist ein rein passives DWDM-Gerät mit geringer Einfügungsdämpfung (Wellenlängenports < 4,8 dB). Die Wellenlängenbereiche sind 1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45/1304,58/1305,72/1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm. Er unterstützt die Übertragung von 16 Kanälen über zwei Glasfasern und verfügt über einen EXP-Port und einen 1310-nm-Port.

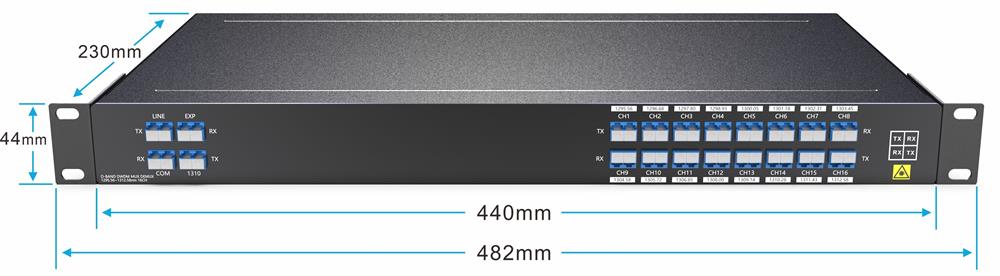

Dual Fiber 16-Kanal O-Band DWDM MUX/DEMUX, LC/UPC, EXP+1310-Anschluss, 1U Rack
Der von FIBERWDM entwickelte 16-Kanal-O-Band-DWDM-Multiplexer/Demultiplexer ist ein rein passives DWDM-Gerät mit geringer Einfügungsdämpfung (Wellenlängenports < 4,8 dB). Die Wellenlängenbereiche sind 1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45/1304,58/1305,72/1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm. Er unterstützt die Übertragung von 16 Kanälen über zwei Glasfasern und verfügt über einen EXP-Port und einen 1310-nm-Port.
Produktübersicht
16-Kanal O-Band DWDM MUX DEMUX Dual Fiber
Leitungsverbindung

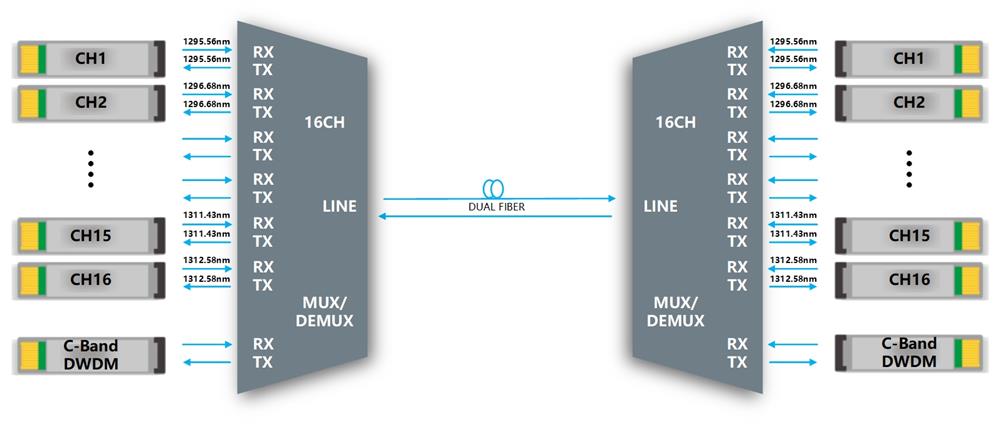

16-Kanal O-Band DWDM MUX DEMUX Dual-Glasfaserübertragung
Der 16-Kanal-O-Band-DWDM-Multiplexer/Demultiplexer unterstützt 16 unterschiedliche Kanäle über zwei Glasfasern für Punkt-zu-Punkt-Übertragungen. Er ist außerdem mit der gleichzeitigen Übertragung von C-Band-Diensten kompatibel.
Es findet Anwendung in den Bereichen Rundfunk und Fernsehen, IDC, Finanzen, Regierung, Cloud, Massive Data und anderen Branchen.
Produktspezifikation
| Arbeitswellenlänge | 1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45/1304,58/1305,72/ 1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm | Betriebswellenlänge | 1260–1360 nm |
| Kanalpassband | ±0,11 nm | Technologie | TFF (Dünnschichtfilter) |
| Einfügungsdämpfung | ≤ 4,8 dB | Temperaturabhängigkeit der Einfügungsdämpfung | ≤ 0,5 dB |
| Rückgabeverlust | ≥ 45 dB | Richtwirkung | ≥ 45 dB |
| 1310 nm Port-Durchlassbandbreite | 1260 nm bis 1360 nm | Einfügungsdämpfung am Port 1310 | ≤ 0,8 dB |
|
Polarisationsmodendispersion |
≤ 0,2 ps | Polarisationsabhängige Verluste | ≤ 0,2 dB |
| Kanalisolierung |
Angrenzend ≥25dB
Nicht benachbart ≥ 35 dB |
Temperatur |
Betriebstemperatur -40 bis 85 °C Lagerung -40 bis 85 °C |

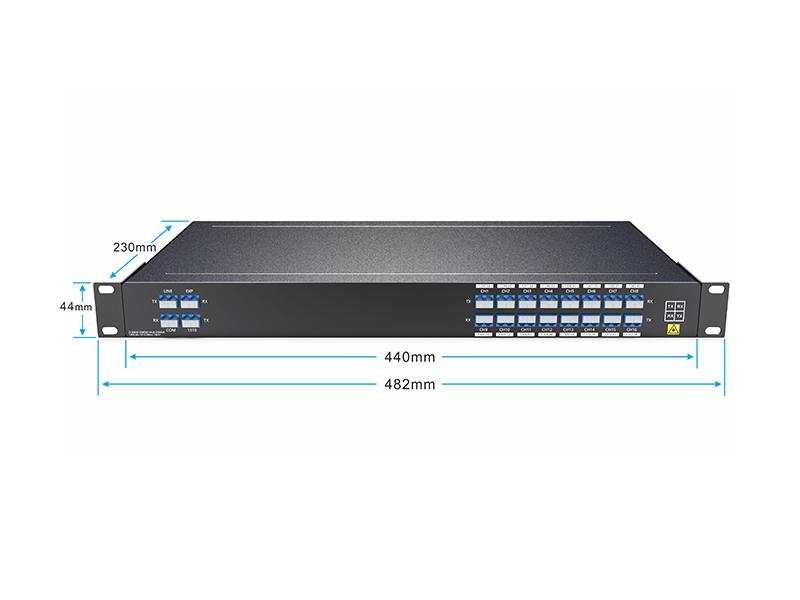

| Nettogewicht | 3,5 kg | Abmessungen (H x B x T) | 44 x 440 x 230 mm |
Hinweis: Mit Steckverbindern angegeben.
Verpackungsinformationen
1U-Rack
Bestellinformationen
| Produktnr. | Produktbeschreibung |
| ODMD16-1U01-31-I | DWDM-Multiplexer/Demultiplexer mit 16 Kanälen (1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45/1304,58/1305,72/1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm), Dualfaser, LC/UPC, EXP-Port, 1310-Port, 1HE-Rack |
Hinweis: Wir bieten auch kundenspezifische Designs an. Bitte kontaktieren Sie uns per E-Mail.
