Der 16-Kanal-DWDM-MUX/DEMUX wurde von FIBERWDM für Wellenlängen von C21 bis C26 (1560,61 nm bis 1548,52 nm) entwickelt (andere Wellenlängen sind auf Anfrage erhältlich). Gemäß dem ITU-T G.694.1 100-GHz-Raster maximiert er die Kapazität des C-Band-Bereichs.
Das 16-Kanal-DWDM-System ist ein rein passives LGX-Box-Modul, das in ein 1-HE-Rack mit zwei Steckplätzen passt. Die Einfügedämpfung beträgt weniger als 3,5 dB. In Kombination mit DWDM-Verstärkern und einem DCM-Gerät ermöglicht das 8-Kanal-DWDM-Übertragungssystem die Übertragung über große Entfernungen.

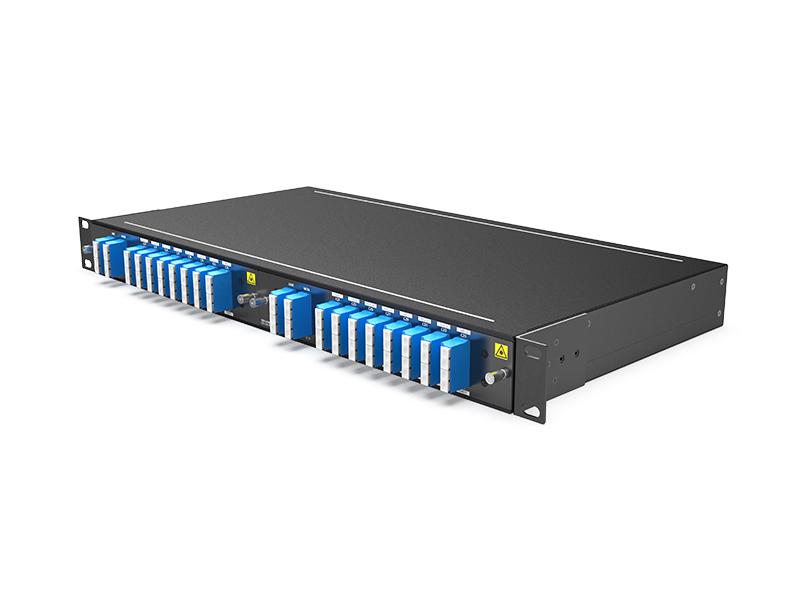

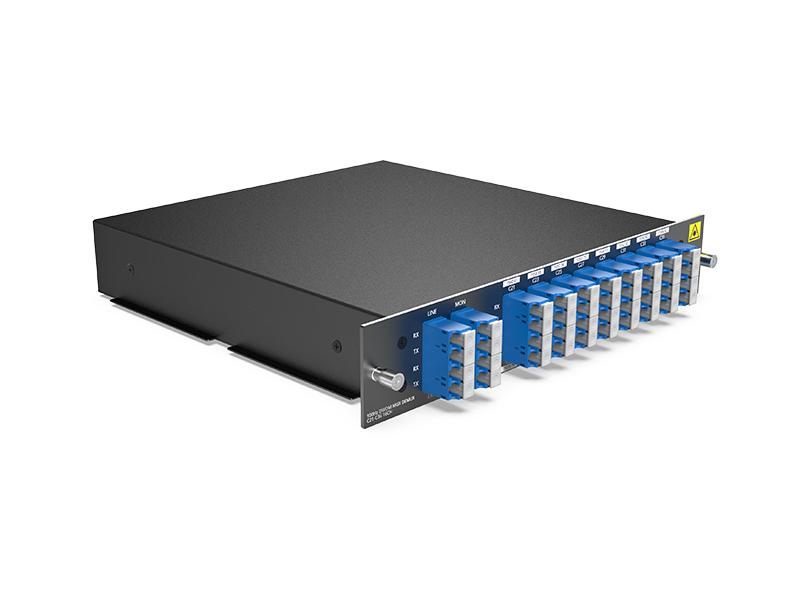

Dual Fiber 16CH C21-C36 DWDM MUX DEMUX mit 1310 nm, Monitor- und Erweiterungsport, LC/UPC, LGX-Box und 2 Steckplätzen in 1 HE-Rack
Produktübersicht

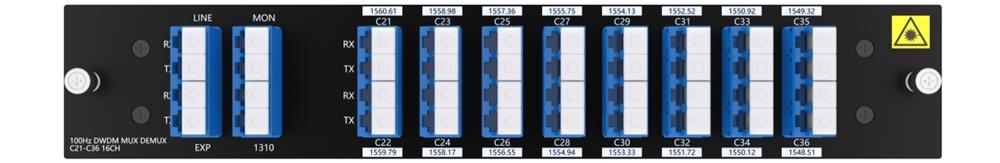

16CH DWDM MUX DEMUX Dual Fiber
Erweiterungsport zur zukünftigen Bandbreitenerhöhung. Ermöglicht die Erhöhung der Netzwerkkapazität durch Anschluss an den Leitungsport eines anderen DWDM MUX/DEMUX, der unterschiedliche Wellenlängen unterstützt, ohne dass zusätzliche Fasern installiert oder gemietet werden müssen.
Leitungsverbindung

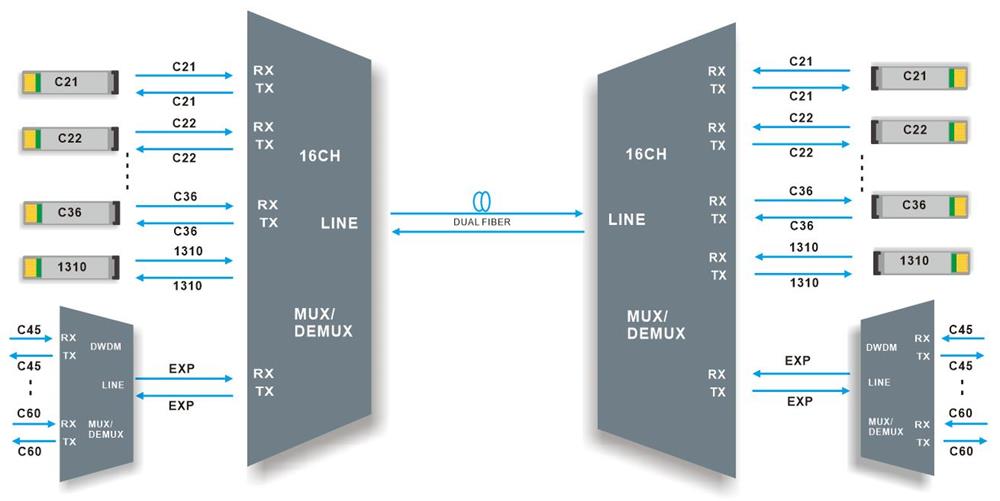

16CH DWDM MUX DEMUX Dual Fiber-Übertragung
16 Kanäle DWDM und 1 Kanal 1310 nm MUX DEMUX unterstützen 16+1 Kanäle unterschiedliche Geschäftsprozesse in zwei Glasfasern für Punkt-zu-Punkt-Übertragung.
Es eignet sich für Rundfunk und Fernsehen, IDC, Finanzen, Behörden, Cloud, Massive Data und andere Branchen.
Produktspezifikation
|
Wellenlänge |
16 Kanäle C21-C36 |
Kanalabstand |
100 GHz (0,8 nm) |
|
Kanal-Durchlassbereich |
±0,11 nm |
Technologie |
TFF (Dünnschichtfilter) |
|
Einfügedämpfung |
≤ 3,5 dB |
Mittenwellenlänge Genauigkeit |
±0,05 nm |
|
1310 nm Port-Durchlass Bandbreite |
1260 nm ~ 1360 nm |
Einfügedämpfung bei 1 % Mon |
≤ 26 dB |
|
Rückflussdämpfung |
≥ 45 dB |
Richtwirkung |
≥ 45 dB |
|
Polarisationsmodus Dispersion |
≤ 0,1 ps |
Polarisationsabhängige Dämpfung |
≤ 0,3 dB |
|
Kanaltrennung |
Benachbart ≥ 30 dB
|
Temperatur |
Betrieb -40 bis 85 °C Lagerung -40 bis 85 °C |
|
Nettogewicht |
LGX-Box: 0,5 kg 2-Slot 1HE-Rack: 2,5 kg |

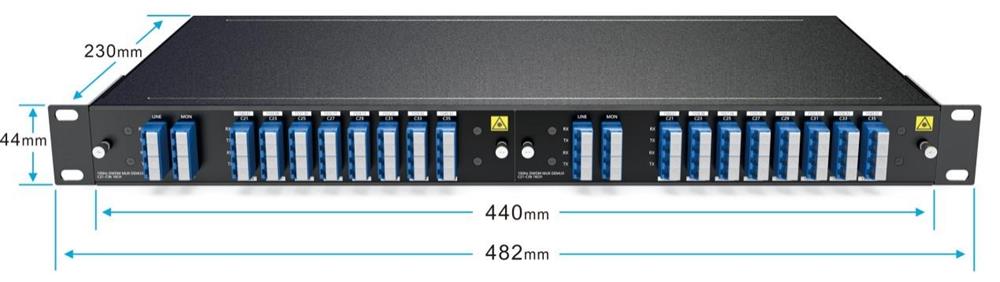

Abmessungen (H x B x T) |

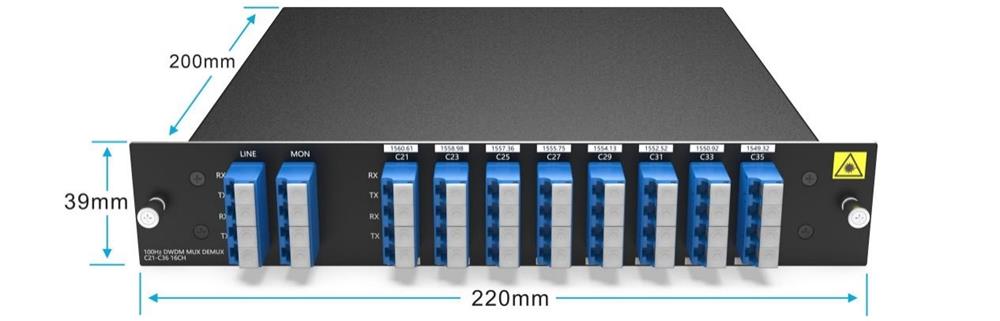

LGX-Box: 220 x 200 x 39 mm 1HE-Rack: 44 x 440 x 230 mm |
Hinweis: Mit Anschlüssen.
Verpackungsinformationen

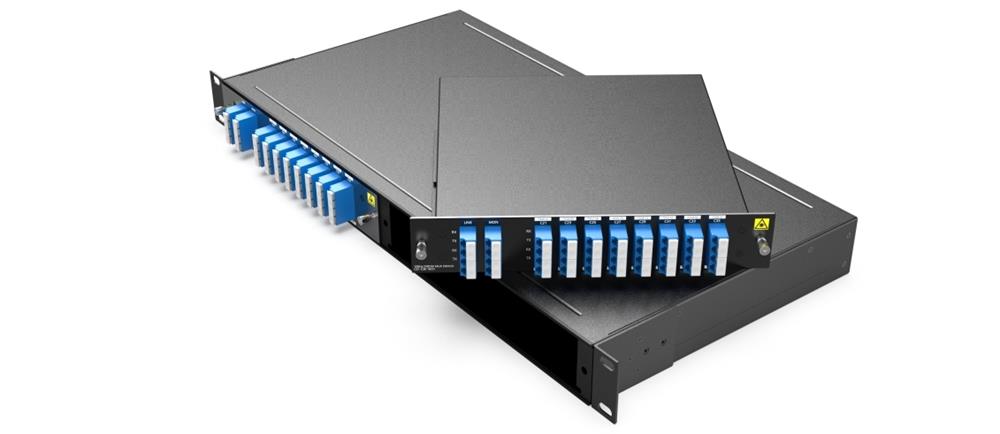

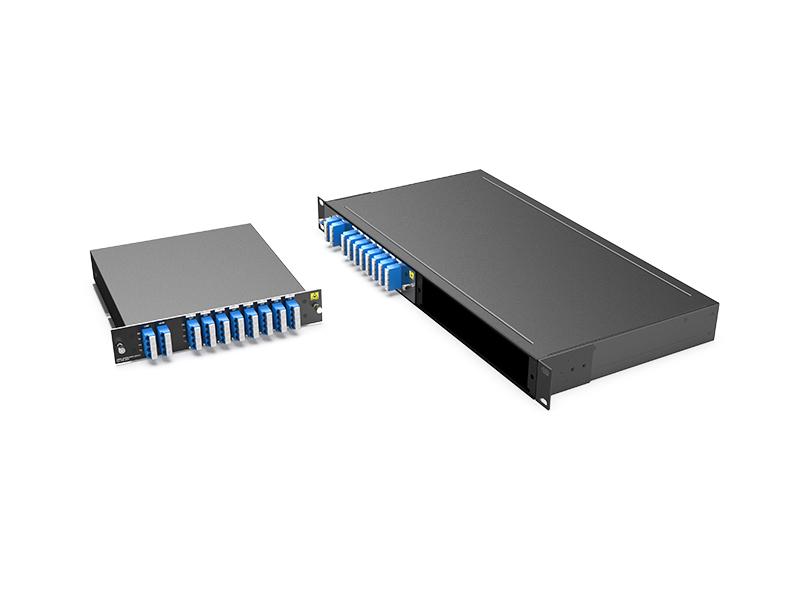

LGX-Box, 2-Slot 1HE-Rack

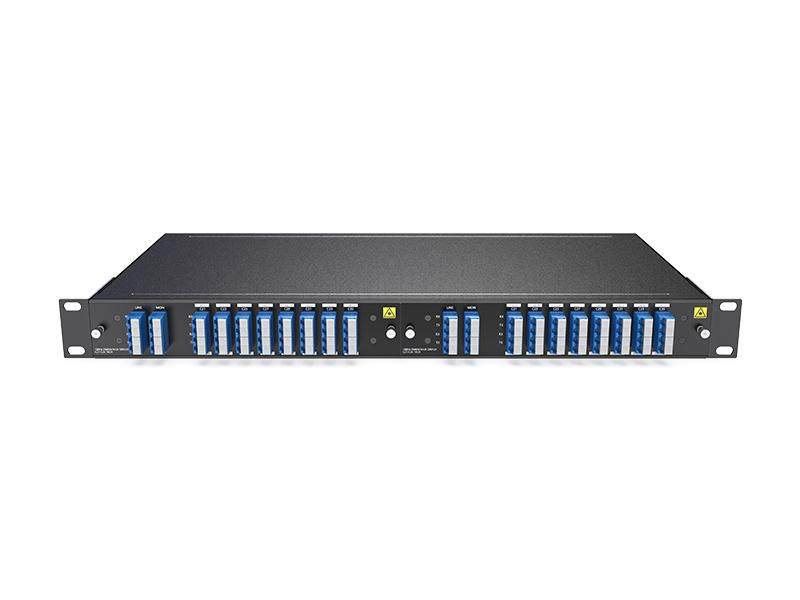

2-Slot 1HE-Rack für LGX-Box
Bestellinformationen
|
Produktnr. |
Produktbeschreibung |
|
DMD16-LGX01-C2136-31M |
DWDM MUX DEMUX 16-Kanal (C21-C36) mit 1310 nm, Monitor- und EXP-Port, Dual-Faser, LC/UPC, LGX-Box zum Einstecken, 220 x 200 x 39 mm |
|
1U02-2LGX |
19-Zoll-1HE-Rack mit 2 Steckplätzen für LGX-Box zum Einstecken, 440 x 230 x 44 mm |
Hinweis: Wir unterstützen kundenspezifisches Design. Bitte kontaktieren Sie uns per E-Mail.
