DCM-Dispersionskompensationsmodulplatine

DCM-Dispersionskompensationsmodul: 10–100 km DCM
  • Produktdetail

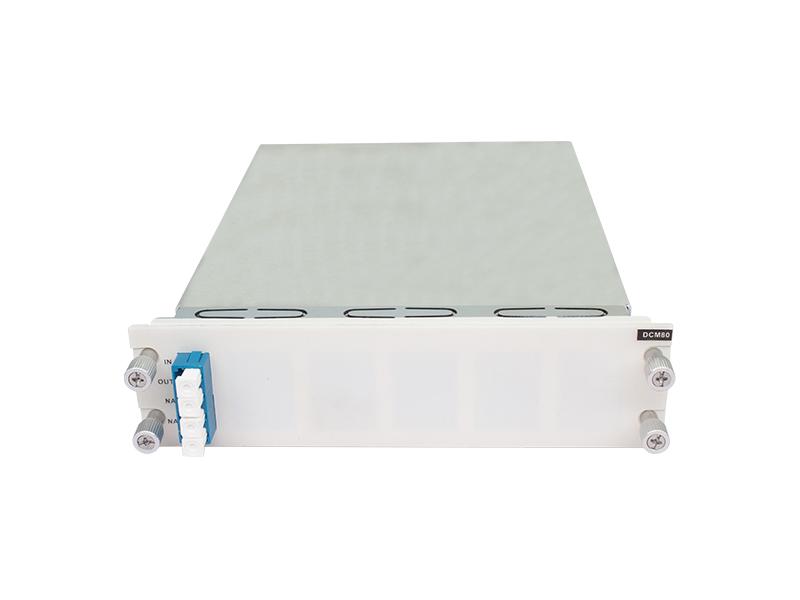

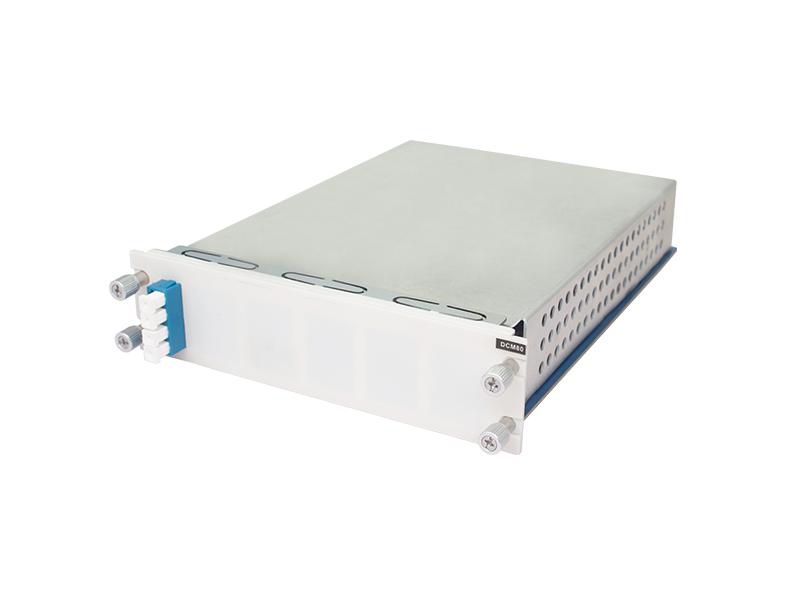

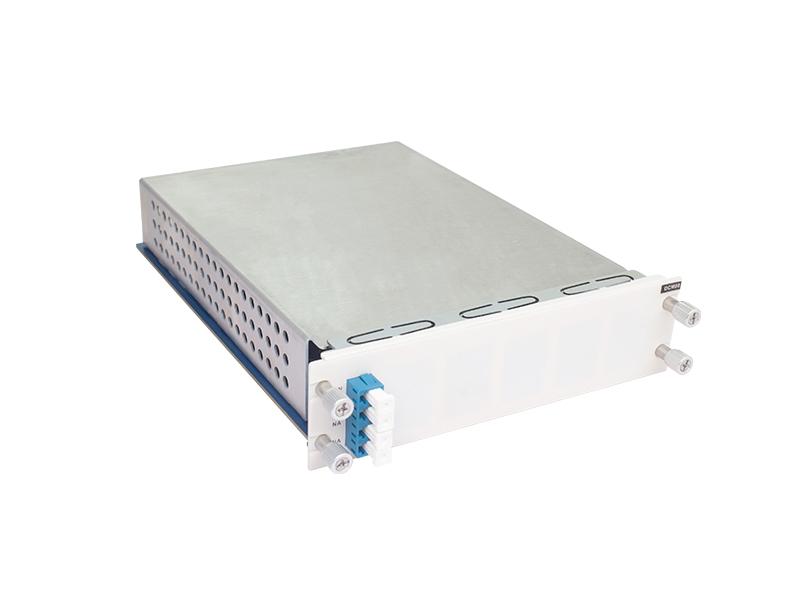

DCM-Dispersionskompensationsmodulplatine 10 ~ 100 km DCM



DCM  ist die optische Faser mit negativer Dispersion, eine neue Art von Singlemode-Glasfaser, die für aktuelle Singlemode-Glasfasern nach G.652 und G.655standard entwickelt wurde. Die Dispersion der optischen G.652-Faser in der Nähe der Wellenlänge von 1550 nm ist positiv (17–20) ps/nm (km), und die Dispersion der optischen Glasfaser des G.655-Standards in der Nähe der Wellenlänge von 1550 nm ist positiv (4–6). ) ps/nm (km), mit positiver Dispersionssteigung. Daher müssen wir der Glasfaser eine Dispersionskompensationsfaser mit negativer Dispersion hinzufügen, um die Dispersionskompensation durchzuführen und sicherzustellen, dass die Gesamtdispersion der gesamten Glasfaserleitung nahezu Null ist. Dadurch können hohe Geschwindigkeit, große Kapazität und Fernkommunikation realisiert werden.

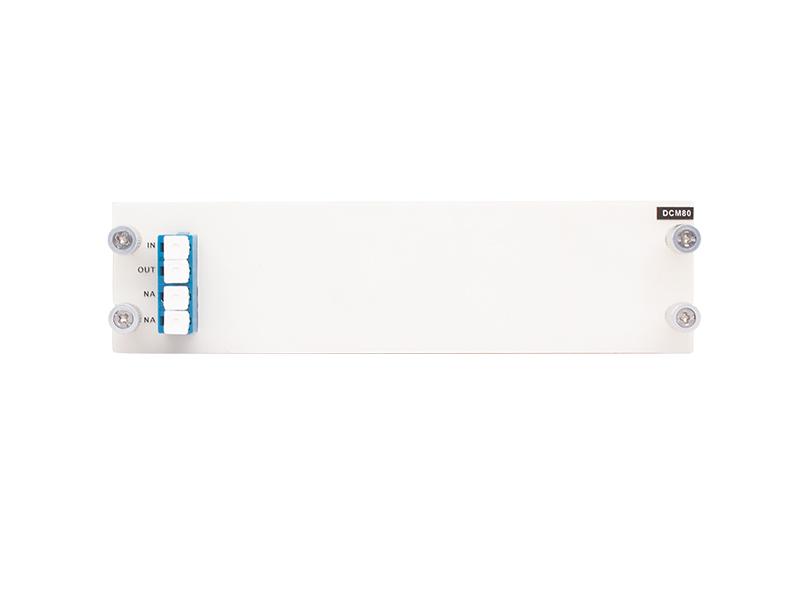

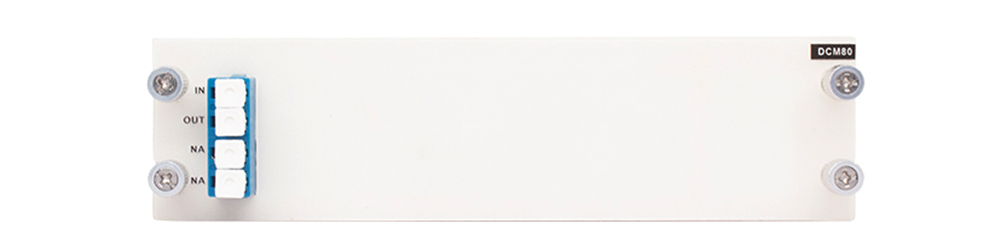

Produktpanel







 Prinzip der Dispersionskompensation



Dispersion ist eine der Übertragungseigenschaften von Glasfasern, und das optische Impulssignal wird nach der Übertragung in der Glasfaser über eine Distanz mit der Zeit verbreitert, was zu Intersymbolinterferenzen führt, wodurch die Fehlerrate steigt und die Qualität der Kommunikation beeinträchtigt wird.




  • Je höher die Datenrate ist,Es kommt leichter zu Intersymbolinterferenzen
  • Je länger die Übertragungsentfernung ist, desto leichter treten Intersymbolinterferenzen auf





Produktspezifikation



Produktmodell

DCM20

DCM40

DCM60

DCM80

DCM100

Äquivalenter G.652-Kompensationsabstand

20 km

40 km

60 km

80 km

100 km

1545 nm Wellenlängendispersion (ps/nm)

-340±20

-670±30

-1000±40

-1340±50

-1670±60

Relative Dispersionssteigung bei 1545 nm Wellenlänge

0,004 ± 20 % (nm-1)

Einfügedämpfung

≤3,6 dB

≤4,8 dB

≤6,8 dB

≤8,7 dB

≤9,7 dB

Polarisationsmodendispersion

≤0,6 Ps

≤0,9 ps

≤1 Ps

≤1 Ps

≤1 Ps

Nominelle optische Einzelwellen-Eingangsleistung

≤0 dBm
