Zentraler Geräteraum – Mastmontierte Multi-Standort-CWDM/DWDM-Kaskadennetzwerklösung

June 15 , 2026

Übersicht des Schemas

Dieses Schema ist für das Szenario der kettenförmigen Kaskadenübertragung von der zentralen Geräteausstattung zu mehreren mastmontierten Standorten konzipiert. Durch den Einsatz der CWDM/DWDM-Wellenlängenmultiplex-Technologie ermöglicht es die Mehrstandort- und Mehrdienstesignalübertragung über eine einzelne Faser oder ein Faserpaar durch den koordinierten Einsatz passiver Multiplexer/Demultiplexer-Geräte,optische Transceiverund mastmontierten OADMs. Es löst die Probleme unzureichender Faserressourcen, komplizierter Außeninstallationen und hoher Erweiterungskosten und ist für Szenarien wie Sicherheitsüberwachung, Campus-Verbindungen und Stromkommunikation geeignet.

Kernarchitektur und Schlüsselprodukte

Netzwerkarchitektur

Es wird eine kettenförmige Kaskaden-Topologie (Daisy-Chain) verwendet:

Ein 1U-rackmontierter CWDM/DWDM-Multiplexer/Demultiplexer (MUX/DEMUX) wird im zentralen Geräteraum eingesetzt, um Signale aller Standorte zu kombinieren und aufzuteilen.
Die Backbone-Glasfaser verläuft durch die mastmontierten Standorte. Jeder Standort ist mit einem mastmontierten Outdoor-OADM-Gerät ausgestattet, das lokale Dienstsignale hinzufügt/entfernt und gleichzeitig Signale anderer Wellenlängen transparent überträgt.
Die Dienstausrüstung an jedem Standort wird über CWDM/DWDM-Transceiver (1.25G/10G) mit dem OADM verbunden und bildet eine Backhaul-Verbindung „zentraler Geräteraum → mehrere Standorte → zentraler Geräteraum“.

Positionierung der Schlüsselprodukte

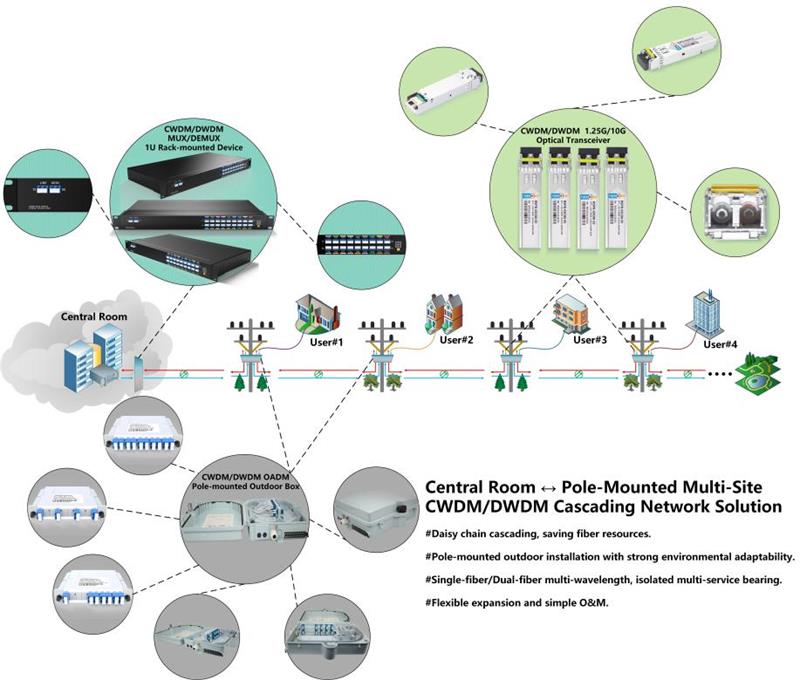

Central Equipment Room – Pole-Mounted Multi-Site CWDM/DWDM Cascading Network Solution

Positionierung der Schlüsselprodukte

Produkt	Kernfunktion	Installationsort
CWDM/DWDM-Multiplexer/Demultiplexer (MUX/DEMUX) kombiniert und trennt Mehrwellenlängensignale zur Unterstützung der Mehrwellenlängenübertragung	Kombiniert und trennt Mehrwellenlängensignale zur Unterstützung der Mehrwellenlängenübertragung über eine einzelne Faser	Zentraler Geräteraum (1U-Rack-Formfaktor)
CWDM/DWDM-Transceiver (1.25G/10G)	Führt die optisch-elektrische Umwandlung von Dienstsignalen und die Wellenlängenanpassung durch und weist jedem Standort eine unabhängige Wellenlänge zu	Seite der Dienstausrüstung an jedem Standort + Seite des zentralen Geräteraums
Mastmontiertes OADM-Gerät	Fügt Signale der lokalen Standortwellenlänge selektiv hinzu/entfernt sie und lässt andere Signale passieren, wodurch eine kettenförmige Kaskadenvernetzung ermöglicht wird	Mastmontierte Außenstandorte

Kernvorteile des Schemas

Einsparung von Faserressourcen: Im kettenförmigen Kaskadenmodus kann nur 1 Faserkern oder 1 Paar Backbone-Fasern die Service-Backhaul-Verbindung für mehrere Standorte unterstützen. Im Vergleich zur Punkt-zu-Punkt-Vernetzung wird der Faserverbrauch um mehr als 80 % reduziert.
Hohe Umweltanpassungsfähigkeit: Das OADM verwendet ein mastmontiertes Design mit IP65-Schutzart, unterstützt den Betrieb bei großen Temperaturbereichen und eignet sich für raue Außenumgebungen wie Strommasten und Übertragungstürme.
Isolierte Mehrdiensteträgerfähigkeit: Unterstützt sowohl Einzel-Faser- als auch Doppel-Faser-Übertragung. Unterschiedliche Wellenlängen können Video, Daten, Sprache und andere Dienste unabhängig voneinander ohne gegenseitige Störungen übertragen.
Einfache Erweiterung sowie Betrieb und Wartung: Das Hinzufügen eines neuen Standorts erfordert nur die Installation eines OADM und passender Wellenlängen-Transceiver, ohne dass eine Neuverkabelung erforderlich ist. Passive Geräte benötigen keine regelmäßige Wartung.

Typische Anwendungsszenarien

Zentralisierte Backhaul-Übertragung von Sicherheitsüberwachungsvideos in Städten oder auf Campussen
Kettenförmige Service-Backhaul-Verbindung für Strommasten und Kommunikationsbasisstationen
Kettenförmige Verbindung mehrerer Gebäude in Industrieparks oder auf Campussen
