Im Bereich der optischen Faserkommunikation,
Glasfaser-Patchkabel
Sie sind vergleichbar mit „speziellen Datenkabeln“, die optische Kommunikationsgeräte miteinander verbinden. SC/APC-Glasfaser-Patchkabel zeichnen sich unter anderem durch eine hervorragende Rückflussdämpfung und hohe Systemstabilität aus und sind daher in optischen Übertragungsszenarien, die empfindlich auf reflektiertes Licht reagieren, wie beispielsweise Kabelfernsehnetze (CATV) und passive optische Netze (PON), unverzichtbar.
Bei der Glasfaserübertragung wird, selbst bei fester Verbindung, an der Steckerendfläche ein geringer Teil des optischen Signals reflektiert. Dieses reflektierte Licht vermischt sich mit dem ursprünglichen Signal, was zu Signalverzerrungen, verminderter Stabilität und sogar zur Beschädigung der Leuchtdiode führen kann.

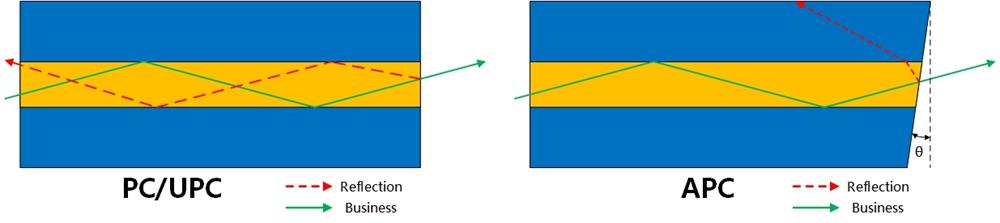

(Unterschied im reflektierten Licht zwischen PC/UPC und APC)
Derzeit ist der Mainstream der

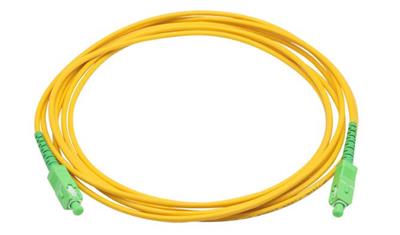

8-Grad-Winkel SC/APC Glasfaser-Patchkabel
Prinzip und Kernfunktion entsprechen im Wesentlichen denen des 9°-Winkel-SC/APC-Glasfaser-Patchkabels. Allerdings kann die Rückflussdämpfung des 9°-Winkel-SC/APC-Glasfaser-Patchkabels über -65 dB liegen, was bedeutet, dass das reflektierte Licht nahezu vernachlässigbar stark abgeschwächt wird. Es wird speziell in Glasfasersystemen eingesetzt, die extrem geringe Reflexionen und hohe Signalstabilität erfordern.
(Der 8-Grad-Winkel SC/APC wird im Folgenden als SC/APC8 bezeichnet; der 9-Grad-Winkel SC/APC wird im Folgenden als SC/APC9 bezeichnet;)
II. Unterschiede zwischen SC/APC8- und SC/APC9-Glasfaser-Patchkabeln
Hinweis: SC/APC8- und SC/APC9-Glasfaser-Patchkabel sind prinzipiell aus folgenden Gründen nicht interoperabel:
-
Mangelhafter Körperkontakt:
Durch die nicht übereinstimmenden Winkel ist eine präzise Ausrichtung der Faserkerne der beiden Steckverbinder nicht möglich, was zu einem starken Anstieg der Dämpfung führt (die von 0,2 dB auf mehr als 1 dB ansteigen kann).
-
Risiko von Stirnflächenschäden:
Durch das Passen mit nicht übereinstimmenden Winkeln entsteht ein ungleichmäßiger Kontaktdruck auf die Stirnfläche der Keramikhülse, was zu Kratzern und dauerhaften Schäden an der Keramikstirnfläche führt.
-
Leistungsverschlechterung:
Selbst eine kurzfristige Verbindung führt zu einem signifikanten Abfall der Rückflussdämpfung, wodurch die Leistungsanforderungen des Systems nicht mehr erfüllt werden.
III. Technische Merkmale und Anwendungsszenarien
Die Glasfaser-Patchkabel SC/APC8 und SC/APC9 zeichnen sich durch extreme Rückflussdämpfung, hohe Störfestigkeit und stabile Leistung aus und sind daher in Bereichen mit hohen Anforderungen an die Signalstabilität unersetzlich:
1. Verbindung mit traditioneller japanischer Ausrüstung
Für den Anschluss von Geräten in Regionen, in denen SC/APC9 Standard ist, wie z. B. herkömmliche optische Übertragungstechnik und lokale Zugangsnetzgeräte (einschließlich OLT und optischer Repeater) von Herstellern wie dem japanischen Unternehmen NTT, verwenden die Originalprodukte möglicherweise dieselbe Schnittstelle. In diesem Fall müssen SC/APC9-Glasfaser-Patchkabel ausgewählt werden, die den Schnittstellenspezifikationen der Geräte entsprechen und eine einwandfreie Signalübertragung gewährleisten.
2. FTTx-Glasfaserzugangsnetze
Ob Glasfaser bis ins Gebäude (FTTB) oder bis ins Haus (FTTH), SC/APC-Glasfaser-Patchkabel werden aufgrund ihrer geringen Reflexion und der einfachen Plug-and-Play-Funktionalität häufig zur Verbindung von OLTs (Optical Line Terminals) in den Serverräumen der Betreiber und ONUs (Optical Network Units/Optical Modems) beim Endnutzer eingesetzt. Beispielsweise sind SC/APC8-Glasfaser-Patchkabel Standard in Breitbandzugangsprojekten. Sie verhindern, dass reflektiertes Licht die Stabilität des Breitbandsignals beim Upload und Download beeinträchtigt und unterstützen Hochgeschwindigkeits-Netzwerkübertragungen von 1000 Mbit/s und mehr.
3. Radio- und Fernsehübertragungssysteme (Kabelfernsehen) und analoge Signalübertragungssysteme
In den Empfangsräumen von Kabelfernsehen (CATV) und Satellitenfernsehen werden SC/APC-Glasfaser-Patchkabel zur Verbindung von Signalgebern, optischen Splittern und Verstärkern eingesetzt. Da analoge Signale äußerst empfindlich auf Reflexionsstörungen reagieren, verhindert die geringe Rückflussdämpfung von APC-Kabeln effektiv Bildstörungen wie Schneeflocken und Geisterbilder. Beispielsweise haben im regionalen Backbone-Übertragungsnetz des chinesischen Rundfunks und Fernsehens (CRTV) SC/APC8-Glasfaser-Patchkabel die herkömmlichen PC-Glasfaser-Patchkabel vollständig ersetzt und gewährleisten so die stabile Ausstrahlung von 4K-HD-Kanälen.
4. Hochpräzise Prüfung, Betrieb und Wartung von Glasfasern
Bei der OTDR-Lückenmessung (optisches Zeitbereichsreflektometer), der Dämpfungsprüfung nach Glasfaserfusionen und der Fehlerdiagnose von Kommunikationsverbindungen sind SC/APC-LWL-Patchkabel (8° oder 9°, passend zum jeweiligen Gerät) unverzichtbare Werkzeuge. Beispielsweise können SC/APC8-LWL-Patchkabel bei der Prüfung von Glasfaserverbindungen Störungen der Testsignale durch reflektiertes Licht vermeiden, Kabelbrüche und anormale Dämpfungspunkte präzise lokalisieren und die Effizienz von Betrieb und Wartung verbessern.
5. Industrielle Steuerung und spezielle Kommunikation
-
Industrieszenarien:
In optischen Fasersensorsystemen (wie Temperatur- und Drucksensoren) der Erdöl- und Energiewirtschaft werden SC/APC-Lichtwellenleiter-Patchkabel zur Verbindung von Sensoren und Steuergeräten eingesetzt. Dank ihrer geringen Reflexionseigenschaften werden Fehlinterpretationen der Signale durch Umwelteinflüsse vermieden. So ermöglicht beispielsweise das Temperaturüberwachungssystem von Ölpipelines auf Ölfeldern eine präzise Überwachung mit einer Genauigkeit von ±0,1 °C mithilfe von SC/APC-Lichtwellenleiter-Patchkabeln.
-
Besondere Mitteilung:
In optischen Kurzstrecken-Kommunikationsverbindungen im militärischen und Luft- und Raumfahrtbereich,
SC/APC Glasfaser-Patchkabel
Aufgrund ihrer Vibrationsfestigkeit und stabilen Kontakteigenschaften werden sie zur Signalübertragung zwischen Geräten eingesetzt und halten extremen Temperaturen (-40℃~85℃) sowie mechanischen Stößen stand.
IV. Zusammenfassung
Die Glasfaser-Patchkabel SC/APC8 und SC/APC9 basieren auf demselben Funktionsprinzip und erzielen dank der APC-Winkeltechnologie eine hervorragende Rückflussdämpfung und hohe Störfestigkeit. Sie eignen sich für Anwendungen, die eine hohe Signalstabilität erfordern. Die Hauptunterschiede liegen im Winkel und der regionalen Kompatibilität: SC/APC8 ist der weltweit gängige Standard und mit Geräten in den meisten Regionen kompatibel; SC/APC9 ist hingegen nur für bestimmte Anwendungen geeignet. Eine Interoperabilität zwischen den beiden Standards ist nicht gegeben. Die Verwendung des Standardstandards gewährleistet den effizienten und stabilen Betrieb des optischen Übertragungssystems.
