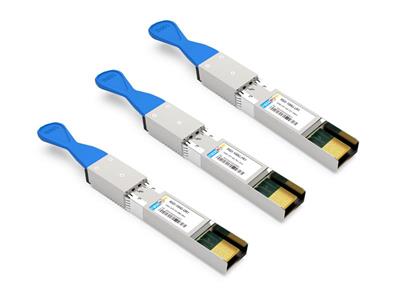

Angesichts des stetig wachsenden Bedarfs an Rechenzentrumsverbindungen haben sich optische Einzelwellenlängen-Transceiver gemäß dem 100G Lambda MSA-Standard aufgrund ihrer Vorteile wie hoher Dichte, geringem Stromverbrauch und niedrigen Kosten als Standard etabliert. Basierend auf den drei optischen Transceivern unseres Unternehmens im SFP56-DD-Gehäuse – dem 100G SFP-DD DR1 (RSD-100G-DR1), 100G SFP-DD FR1 (RSD-100G-FR1) und 100G SFP-DD LR1 (RSD-100G-LR1) führt diese Arbeit einen umfassenden Vergleich ihrer technischen Merkmale durch, um Ihnen zu helfen, die optimale Entscheidung für spezifische Anwendungsszenarien zu treffen.

I. Umfassender Vergleich der Kernspezifikationen

II. Detaillierter Funktionsvergleich

1. Übertragungsdistanz und Linkbudget

RSD-100G-DR1 (500 m)

• Positionierung: Optimiert für ultrakurze Distanzen, typischerweise verwendet für Verbindungen innerhalb desselben Schranks oder zwischen benachbarten Schränken.
• Leistung: Die Empfängerempfindlichkeit beträgt -4,0 dBm. Obwohl die minimale Sendeleistung (-2,6 dBm) etwas niedriger ist als die des FR1, ist die Faserdämpfung aufgrund der extrem kurzen Übertragungsdistanz vernachlässigbar, sodass die Linkbudget-Anforderungen innerhalb von 500 m vollständig erfüllt werden.

RSD-100G-FR1 (2 km)

• Positionierung: Ein Standard-Kurzstrecken-Transceiver, der die meisten Szenarien innerhalb von Rechenzentren abdeckt.
• Leistung: Die Empfängerempfindlichkeit wurde auf -4,5 dBm verbessert, wodurch eine stabile Übertragung bis zu 2 Kilometern ermöglicht wird.

RSD-100G-LR1 (10 km)

• Positionierung: Ein Flaggschiff für mittlere und lange Distanzen mit der stärksten Dämpfungsresistenz.
• Leistung: Es verfügt über die beste Empfängerempfindlichkeit (-6,1 dBm) und die höchste minimale Sendeleistung (-1,4 dBm) der drei.

2. Stromverbrauch und Energieeffizienzverhältnis

• Energieeffizienzanalyse: Bei gleichem Stromverbrauch bietet LR1 eine 20-mal größere Übertragungsdistanz als DR1.
• Auswahlstrategie:
  • Bei Hyperscale-Rechenzentren kann der Masseneinsatz von DR1 Vorteile bei den Beschaffungskosten bieten (abhängig von den Preisen der Lieferanten) und die thermische Belastung des Systems leicht reduzieren (bei einigen DR1-Implementierungen kann der Stromverbrauch etwas geringer ausfallen).
  • Wenn eine zukünftige Erweiterung der Netzwerktopologie in Betracht gezogen wird (z. B. von Verbindungen innerhalb eines Racks zu Verbindungen zwischen Räumen), können durch den direkten Einsatz von LR1 Baukosten und das Risiko von Serviceunterbrechungen durch einen zukünftigen Austausch der Transceiver vermieden werden, wodurch die Möglichkeit einer „einmaligen Bereitstellung, ein Jahrzehnt lang sorgenfrei“ erreicht wird.

3. Kompatibilität und Standardisierung

• Protokollstandards: Alle drei sind vollständig mit den Standards 100G Lambda MSA und IEEE802.3cu kompatibel.
• Interoperabilität:
  • DR1, FR1 und LR1 sind im Allgemeinen interoperabel, solange die tatsächliche Verbindungslänge innerhalb der Nennreichweite des kürzesten Transceivers liegt und die optische Leistung innerhalb des zulässigen Bereichs des Empfängers liegt (keine Überlastung und nicht unterhalb der Empfindlichkeit).
  • Beispiel: Die Verbindung einer 300 m langen Glasfaser mit LR1-Transceivern an beiden Enden ist völlig normal; die Verbindung einer 400 m langen Glasfaser mit einem DR1 an einem Ende und einem LR1 am anderen Ende funktioniert in der Regel auch, es muss jedoch sichergestellt werden, dass die empfangene optische Leistung am DR1-Ende nicht unter -4,0 dBm liegt.
• Digitales Diagnosemonitoring (DDM): Integrierte, vollständige digitale Diagnosefunktionen, die Temperatur, Spannung, gesendete/empfangene optische Leistung und Biasstrom in Echtzeit über die I2C-Schnittstelle überwachen und so die Fehlersuche und das Leistungsmanagement für das Betriebs- und Wartungspersonal erleichtern.
• FEC-Unterstützung: Alle unterstützen KP-FEC (wird verwendet, um die nominale Entfernung zu erreichen), KR-FEC ist in einigen Szenarien optional.

4. Signalverarbeitungstechnologie

• Elektrische Schnittstelle: 2 x 53,125 Gb/s PAM4 (100GAUI-2).
• Optische Schnittstelle: 1 x 106,25 Gbit/s PAM4. Dieses Design nutzt die Bandbreite einer einzelnen Wellenlänge effektiv aus und erreicht im Vergleich zur herkömmlichen NRZ-Modulation eine doppelt so hohe Datenrate bei gleicher Baudrate, wodurch die spektrale Effizienz deutlich verbessert wird.

III. Anwendungsszenarien

RSD-100G-DR1 (500 m)

• Ultrahochdichte Rechenzentren: Geeignet für die Verbindung von Top-of-Rack (ToR)-Switches innerhalb derselben Schrankreihe oder zwischen benachbarten Reihen.
• KI/Hochleistungsrechnercluster: Ultrakurzreichweitige Hochgeschwindigkeitsverbindungen zwischen Servern und Switches in latenzkritischen Szenarien.
• Kostensensible Projekte mit kurzer Reichweite: Dient als die kostengünstigste 100G-Einzelwellenlängenlösung, wenn die Entfernung nachweislich nicht mehr als 500 Meter beträgt und die Faserqualität gut ist.

RSD-100G-FR1 (2 km)

• Zusammenschaltung in großen Gebäuden: Verbindung des Zwischenverteilers (IDF) und des Hauptverteilers (MDF) auf verschiedenen Etagen desselben Gebäudes.
• Campusnetzwerk-Aggregationsschicht: Geeignet für Verbindungen zwischen Gebäuden auf mittelgroßen Campusgeländen (mit einer Entfernung von 500 m bis 2 km).
• Standardmäßige Rechenzentrumsvernetzung: Routinemäßige Vernetzung verschiedener Computerräume auf demselben Campus für Szenarien, in denen die Entfernung 500 m überschreitet, aber weniger als 10 km beträgt.

RSD-100G-LR1 (10 km)

• Weiträumige Campusnetzwerke: Verbindung mehrerer geografisch verteilter Bürogebäude oder Industrieanlagen (2 km-10 km).
• Zugangsschicht für Metropolitan Area Networks: 100G-Zugangsverbindungen für Netzbetreiber oder große Unternehmensnetzwerke.
• Umgebungen mit hohen Dämpfungsverlusten: Sehr empfehlenswert. Selbst bei kurzen Distanzen (z. B. < 500 m) ist bei älteren Glasfaserverbindungen, zahlreichen Steckverbindern oder hohen Splitterverlusten die hohe Leistungsaufnahme des LR1 die einzige Möglichkeit, die Verbindungsstabilität zu gewährleisten.
• Zukünftige Erweiterungsreserve: Szenarien, in denen die genaue Entfernung in der anfänglichen Planungsphase noch ungewiss ist oder in Zukunft eine Erweiterung über große Entfernungen erwartet wird.

IV. Schlussfolgerung und Empfehlungen
