Die PLC-Bauelemente von Fiberwdm basieren auf einem einzigartigen Quarzglas-Wellenleiterverfahren mit zuverlässigen, präzise ausgerichteten Faser-Pigtails in einem Miniaturgehäuse. Sie bieten eine kostengünstige Lichtverteilungslösung mit kleinem Formfaktor und hoher Zuverlässigkeit. Die PLC-Bauelemente zeichnen sich durch geringe Einfügungsdämpfung, niedrige PDL, hohe Rückflussdämpfung und exzellente Gleichmäßigkeit über einen breiten Wellenlängenbereich von 1260 nm bis 1620 nm und einen Betriebstemperaturbereich von -40 °C bis +85 °C aus. Die PLC-Bauelemente sind in Standardkonfigurationen von 1×4, 1×8, 1×16 und 1×32 sowie in kundenspezifischen Strukturen von 2×8, 2×16, 2×32 und 2×64 erhältlich.

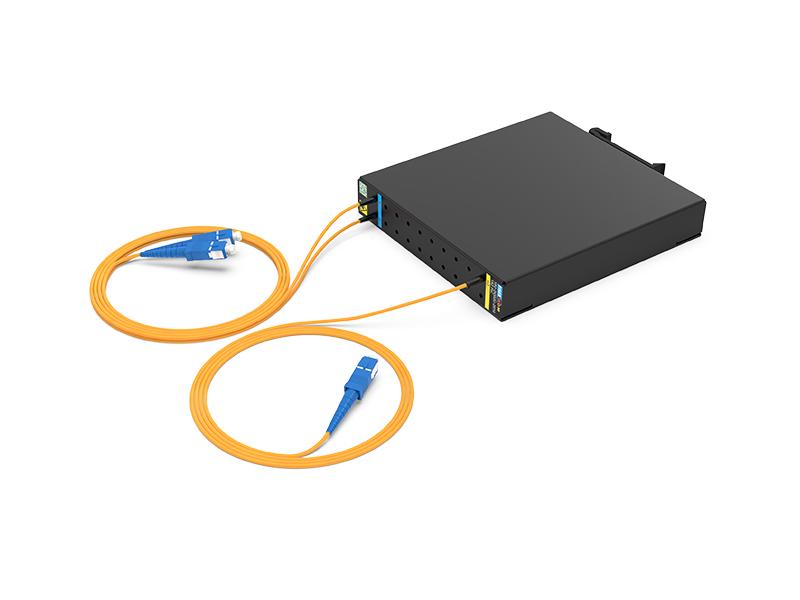

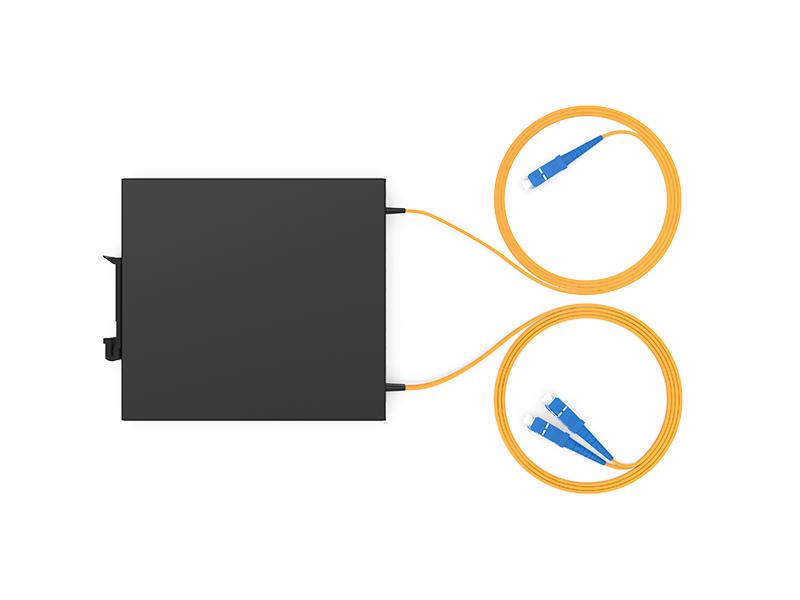

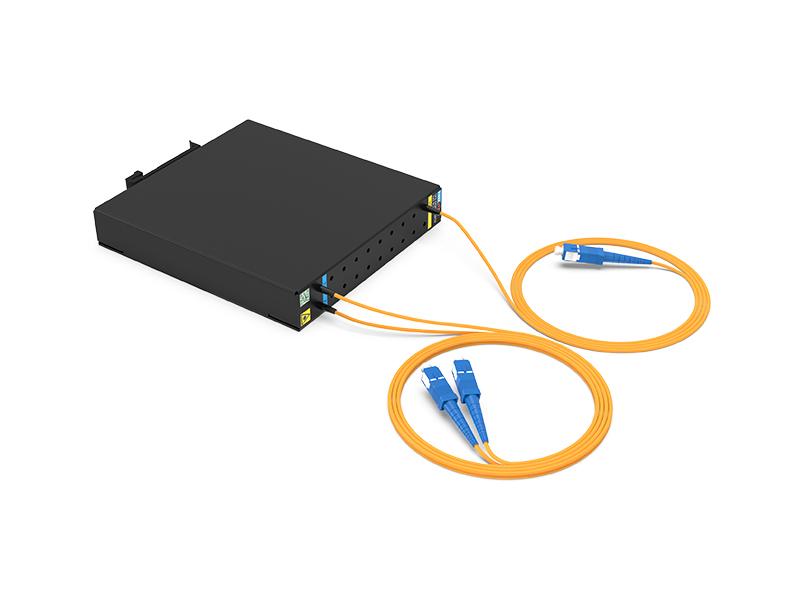

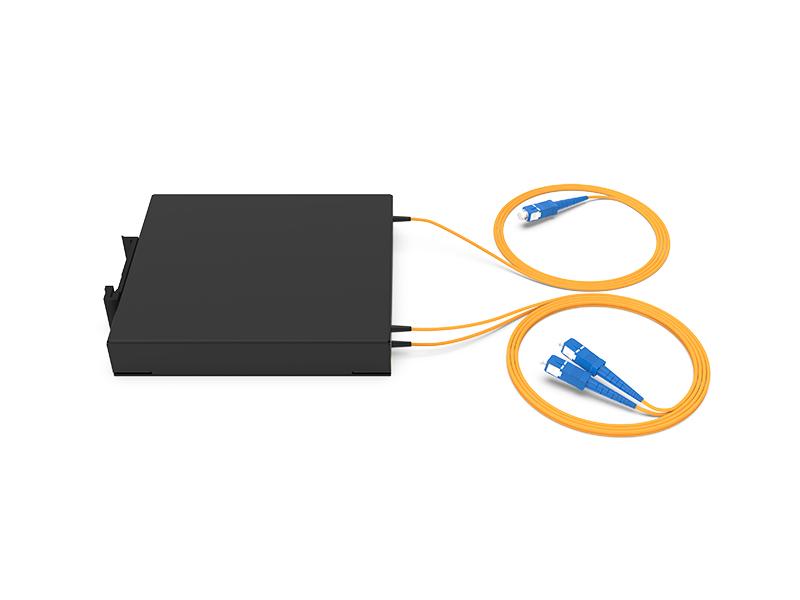

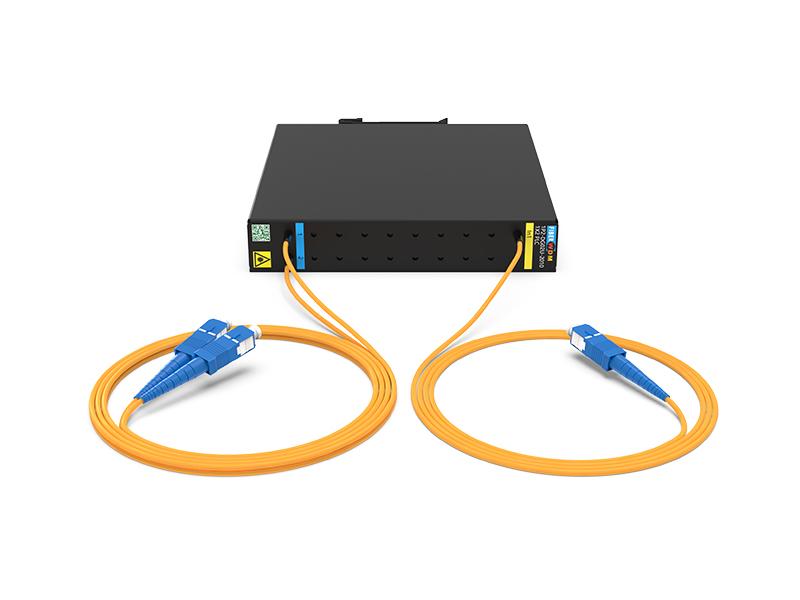

1x2 PLC SC/UPC 2,0 mm 1,0 m Glasfaser DIN-Montagekasten 120 x 110 x 20 mm
Produkt
1x2 PLC SC/UPC DIN-Montagekasten 120x110x20 mm
Merkmale:
Anwendungen
Einhaltung
1*N SPS-Spezifikationen
| Portkonfiguration | 1×2 | 1×4 | 1×8 | 1×16 | |
| Fasertyp | SMF-28e oder kundenspezifisch | ||||
| Betriebswellenlänge (nm) | 1260–1650 | ||||
| Einfügungsdämpfung | Typisch | 3.7 | 6.8 | 10.0 | 13.0 |
| Max | 4.0 | 7.2 | 10,5 | 13,5 | |
| Dämpfungsgleichmäßigkeit (dB) | Max | 0,4 | 0,6 | 0,8 | 1.2 |
| Rückflussdämpfung (dB) | Min | 50 | 50 | 50 | 50 |
| Polarisationsabhängiger Verlust (dB) | Max | 0,2 | 0,2 | 0,3 | 0,3 |
| Richtwirkung (dB) | Min | 55 | 55 | 55 | 55 |
| Wellenlängenabhängige Dämpfung (dB) | Max | 0,3 | 0,3 | 0,3 | 0,5 |
|
Temperaturabhängiger Verlust (-40～85°C) (dB) |
Max | 0,5 | 0,5 | 0,5 | 0,8 |
| Anschluss | SC/UPC oder andere | ||||
| Betriebstemperatur (°C) | -40 bis 85 | ||||
| Lagertemperatur (°C) | -40 bis 85 | ||||
| Verpackungsgröße (mm) | 120 x 110 x 20 mm | ||||
Anmerkungen: 1. Spezifikationen ohne Glasfaseranschlüsse.
2. Raumtemperaturtest.
2*N SPS-Spezifikationen
| Portkonfiguration | 2×2 | 2×4 | 2×8 | 2×16 | |
| Fasertyp | SMF-28e oder kundenspezifisch | ||||
| Betriebswellenlänge (nm) | 1260–1650 | ||||
| Einfügungsdämpfung | Typisch | 3.8 | 7.4 | 10.8 | 14.2 |
| Max | 4.2 | 7,8 | 11.2 | 14.6 | |
| Dämpfungsgleichmäßigkeit (dB) | Max | 1.0 | 1.4 | 1,5 | 2.0 |
| Rückflussdämpfung (dB) | Min | 50 | 50 | 50 | 50 |
| Polarisationsabhängiger Verlust (dB) | Max | 0,2 | 0,2 | 0,4 | 0,4 |
| Richtwirkung (dB) | Min | 55 | 55 | 55 | 55 |
| Wellenlängenabhängige Dämpfung (dB) | Max | 0,8 | 0,8 | 0,8 | 0,8 |
|
Temperaturabhängiger Verlust (-40～85°C) (dB) |
Max | 0,5 | 0,5 | 0,5 | 0,8 |
| Anschluss | SC/UPC oder andere | ||||
| Betriebstemperatur (°C) | -40 bis 85 | ||||
| Lagertemperatur (°C) | -40 bis 85 | ||||
| Verpackungsgröße (mm) | 120 x 110 x 20 mm | ||||
Anmerkungen: 1. Spezifikationen ohne Glasfaseranschlüsse.
2. Raumtemperaturtest.

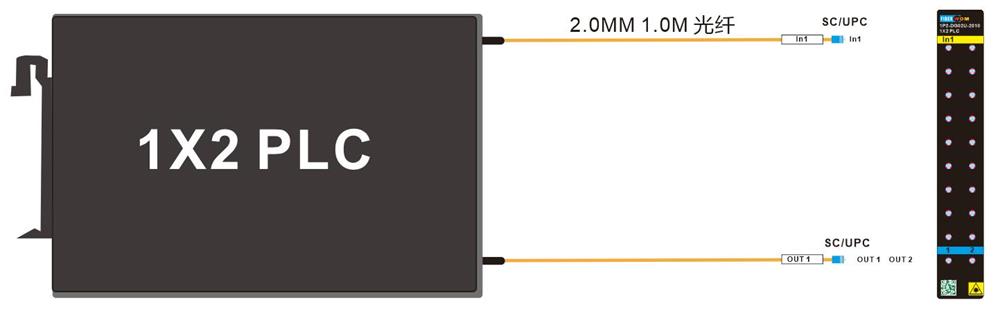

Gehäuse (mm)
Bestellinformationen
| Teilenummer | Spezifikationen |
| 1P2-DG02U-2010 | 1x2 PLC SC/UPC 2,0 mm 1,0 m Glasfaser DIN-Montagekasten 120 x 110 x 20 mm |
