Die PLC-Bauelemente von Fiberwdm basieren auf einem einzigartigen Quarzglas-Wellenleiterverfahren mit zuverlässigen, präzise ausgerichteten Faser-Pigtails in einem Miniaturgehäuse. Sie bieten eine kostengünstige Lichtverteilungslösung mit kleinem Formfaktor und hoher Zuverlässigkeit. Die PLC-Bauelemente zeichnen sich durch geringe Einfügungsdämpfung, niedrige PDL, hohe Rückflussdämpfung und exzellente Gleichmäßigkeit über einen breiten Wellenlängenbereich von 1260 nm bis 1620 nm und einen Betriebstemperaturbereich von -40 °C bis +85 °C aus. Die PLC-Bauelemente sind in Standardkonfigurationen von 1×4, 1×8, 1×16 und 1×32 sowie in kundenspezifischen Strukturen von 2×8, 2×16, 2×32 und 2×64 erhältlich.

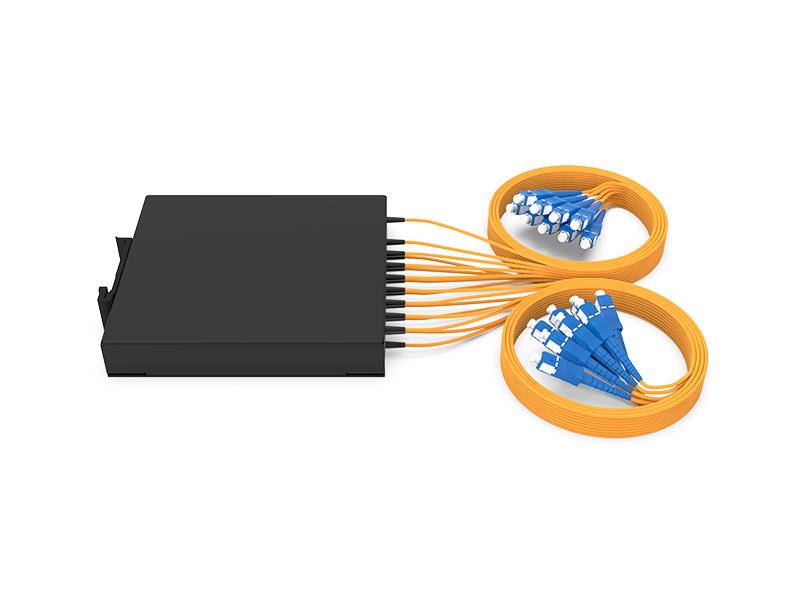

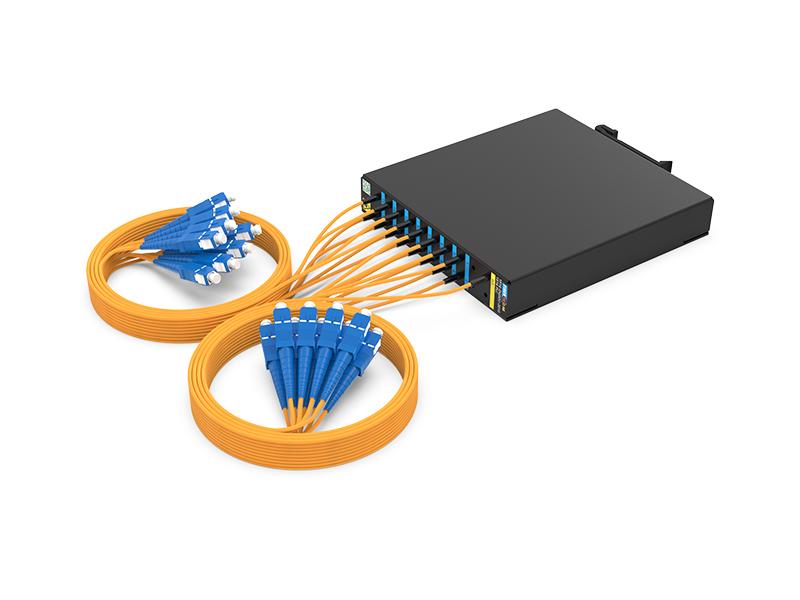

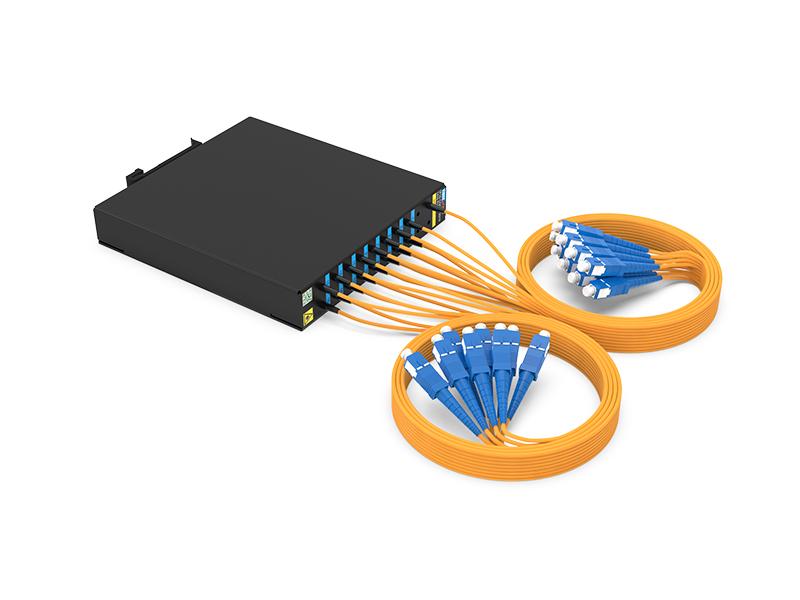

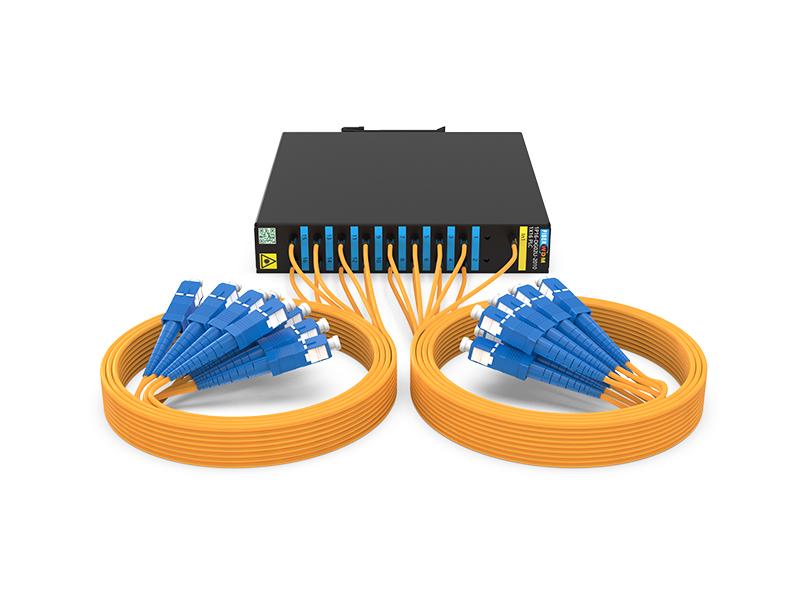

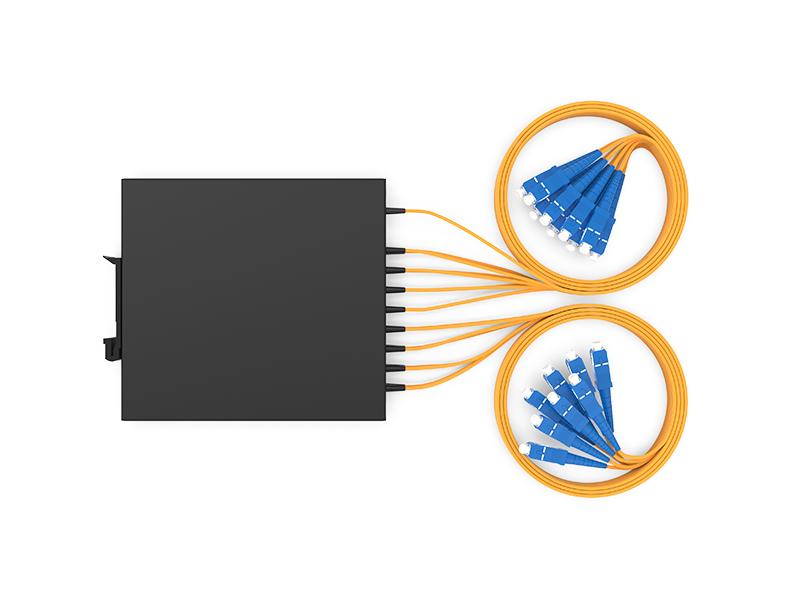

1x16 PLC SC/UPC 2,0 mm 1,0 m Glasfaser DIN-Montagekasten 120 x 110 x 20 mm
Produkt
1*16 PLC SC/UPC DIN-Montagekasten 120*110*20MM
Eigenschaften:
Anwendungen
Konformität
1*N SPS-Spezifikationen
| Portkonfiguration | 1×2 | 1×4 | 1×8 | 1×16 | |
| Fasertyp | SMF-28e oder kundenspezifisch | ||||
| Betriebswellenlänge (nm) | 1260–1650 | ||||
| Einfügungsdämpfung | Typisch | 3,7 | 6,8 | 10,0 | 13,0 |
| Max | 4,0 | 7,2 | 10,5 | 13,5 | |
| Dämpfungsgleichmäßigkeit (dB) | Max | 0,4 | 0,6 | 0,8 | 1.2 |
| Rückflussdämpfung (dB) | Min. | 50 | 50 | 50 | 50 |
| Polarisationsabhängige Dämpfung (dB) | Max | 0,2 | 0,2 | 0,3 | 0,3 |
| Richtwirkung (dB) | Min. | 55 | 55 | 55 | 55 |
| Wellenlängenabhängige Dämpfung (dB) | Max | 0,3 | 0,3 | 0,3 | 0,5 |
|
Temperaturabhängige Dämpfung (-40～85°C) (dB) |
Max | 0,5 | 0,5 | 0,5 | 0,8 |
| Anschluss | SC/UPC oder andere | ||||
| Betriebstemperatur (°C) | -40~85 | ||||
| Lagertemperatur (°C) | -40~85 | ||||
| Verpackungsgröße (mm) | 120*110*20MM | ||||
Hinweise: 1. Spezifikationen ohne Glasfaserstecker.
2. Test bei Raumtemperatur
2*N SPS-Spezifikationen
| Portkonfiguration | 2×2 | 2×4 | 2×8 | 2×16 | |
| Fasertyp | SMF-28e oder kundenspezifisch | ||||
| Betriebswellenlänge (nm) | 1260–1650 | ||||
| Einfügungsdämpfung | Typisch | 3,8 | 7,4 | 10,8 | 14,2 |
| Max | 4,2 | 7,8 | 11,2 | 14,6 | |
| Dämpfungsgleichmäßigkeit (dB) | Max | 1,0 | 1,4 | 1,5 | 2,0 |
| Rückflussdämpfung (dB) | Min. | 50 | 50 | 50 | 50 |
| Polarisationsabhängige Dämpfung (dB) | Max | 0,2 | 0,2 | 0,4 | 0,4 |
| Richtwirkung (dB) | Min. | 55 | 55 | 55 | 55 |
| Wellenlängenabhängige Dämpfung (dB) | Max | 0,8 | 0,8 | 0,8 | 0,8 |
|
Temperaturabhängige Dämpfung (-40～85°C) (dB) |
Max | 0,5 | 0,5 | 0,5 | 0,8 |
| Anschluss | SC/UPC oder andere | ||||
| Betriebstemperatur (°C) | -40~85 | ||||
| Lagertemperatur (°C) | -40~85 | ||||
| Verpackungsgröße (mm) | 120*110*20MM | ||||
Hinweise: 1. Spezifikationen ohne Glasfaserstecker.
2. Test bei Raumtemperatur

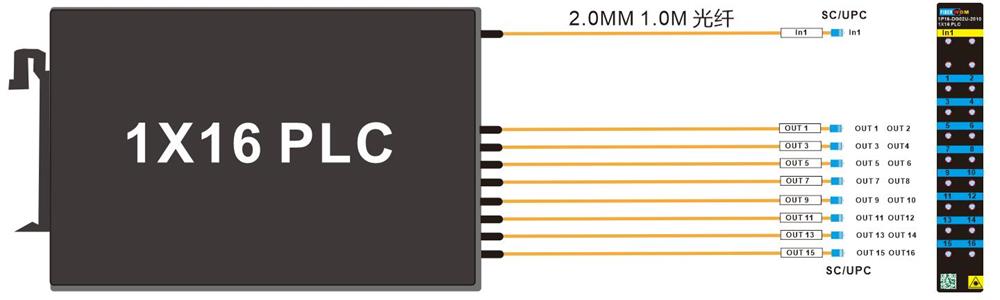

Gehäuse (mm)
Bestellinformationen
| Teilenummer | Spezifikationen |
| 1P16-DG02U-2010 | 1x16 PLC SC/UPC 2,0 mm 1,0 m Glasfaser DIN-Montagekasten 120 x 110 x 20 mm |
Möchten Sie mehr über dieses Produkt erfahren?
WENN Sie sind an unseren Produkten interessiert und möchten mehr Details erfahren, bitte hinterlassen Sie hier eine Nachricht, wir antworten Ihnen so schnell wie wir.
Splitter PLC 1x2 SC/APC 1U Rack 440*200*44mm
Splitter PLC 1x2 SC/APC Plug-in LGX Box 215*150*20MM

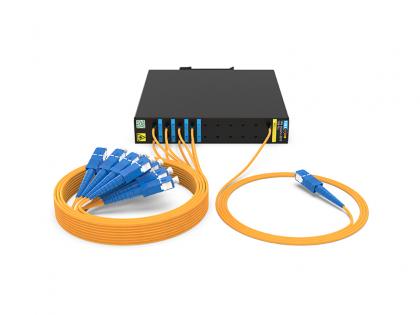

1x8 PLC SC/UPC 2,0 mm 1,0 m Glasfaser DIN-Montagekasten 120 x 110 x 20 mm
