Der 150-GHz-8-Kanal-DWDM-MUX/DEMUX wurde von FIBERWDM für den Wellenlängenbereich C26-H36 (1556,555 nm-1548,115 nm) gemäß dem ITU-150-GHz-Raster entwickelt und maximiert die Kapazität des C-Band-Bereichs.
Das 150-GHz-8-Kanal-DWDM-Gerät ist ein vollständig passives DWDM-Gerät und unterstützt geringe Einfügungsdämpfung (Wellenlängenanschlüsse < 2,4 dB). Es unterstützt 800G x 8-Kanal-Geschäfte im DWDM-Übertragungssystem.

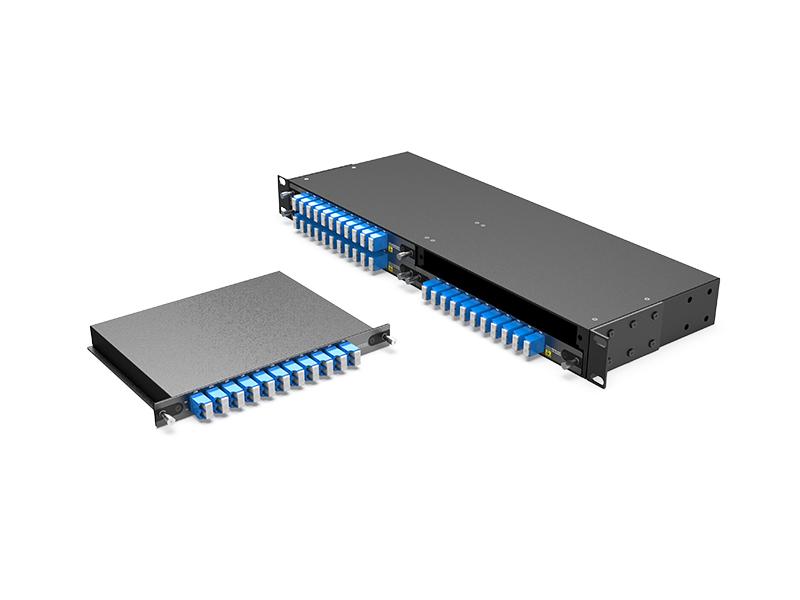

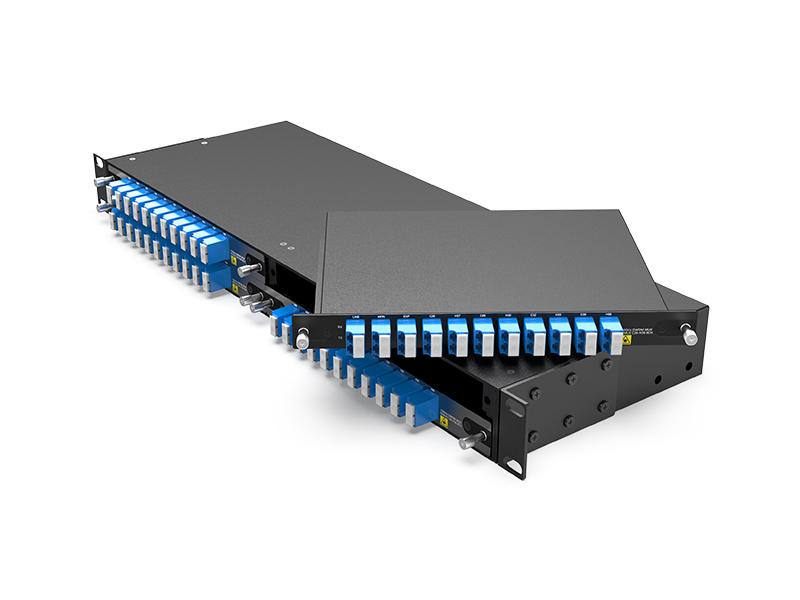

150-GHz-8-Kanal-DWDM-Multiplexer/Demultiplexer C26-H36 (1556,555 nm–1548,115 nm) mit Monitoranschluss, LC/UPC, LGX-Box und 4 Steckplätzen im 1-HE-Rack
Der 150-GHz-8-Kanal-DWDM-MUX/DEMUX wurde von FIBERWDM für den Wellenlängenbereich C26-H36 (1556,555 nm-1548,115 nm) gemäß dem ITU-150-GHz-Raster entwickelt und maximiert die Kapazität des C-Band-Bereichs.
Das 150-GHz-8-Kanal-DWDM-Gerät ist ein vollständig passives DWDM-Gerät und unterstützt geringe Einfügungsdämpfung (Wellenlängenanschlüsse < 2,4 dB). Es unterstützt 800G x 8-Kanal-Geschäfte im DWDM-Übertragungssystem.
Produktübersicht
150 GHz 8-Kanal DWDM MUX DEMUX
Der Mon-Port dient zur Überwachung von Netzwerkverbindungen oder der Stromversorgung und ermöglicht eine einfache Fehlerbehebung ohne Beeinträchtigung des Datenverkehrs.

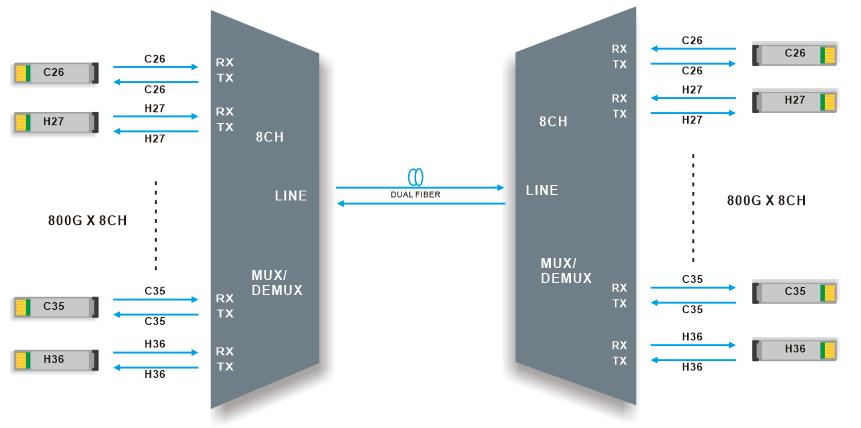

Leitungsverbindung
8-Kanal-DWDM-Multiplexer/Demultiplexer mit Dual-Glasfaserübertragung
8-Kanal-DWDM-Multiplexer/Demultiplexer, unterstützt 8 Kanäle mit 800G-Differenzdatenverkehr über zwei Glasfasern für Punkt-zu-Punkt-Übertragung. Er ist für IDC-Übertragungssysteme geeignet.
Produktspezifikation
| Wellenlänge | 1556,555 nm–1548,115 nm | Kanalabstand | 150 GHz |
| Kanalpassband | ±0,5 nm | Technologie | TFF |
| Einfügungsdämpfung | ≤2,4 dB | Verbindungsverlust | ≤3,5 dB |
|
Genauigkeit der Mittenwellenlänge |
±0,05 nm | Totales Übersprechen | ≥5dB |
| -0,5 dB Bandbreite | ≥90 GHz | -3dB Bandbreite | ≥150 GHz |
| Rückgabeverlust | ≥ 40 dB | Richtwirkung | ≥ 40 dB |
|
Polarisationsmodendispersion |
≤ 1,0 ps | Polarisationsabhängige Verluste | ≤ 0,7 dB |
| Kanalisolation bei Mittenfrequenz |
Nachbar ≥ 30dB
Nicht benachbart ≥ 45 dB |
Temperatur |
Betriebstemperatur -40 bis 85 °C Lagerung -40 bis 85 °C |
| Nettogewicht |
LGX-Box: 0,5 kg 4-Slot 1U Rack: 2,5 kg |
Abmessungen |

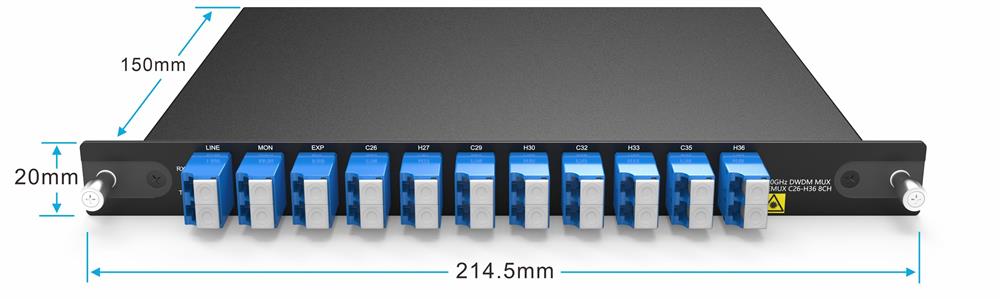

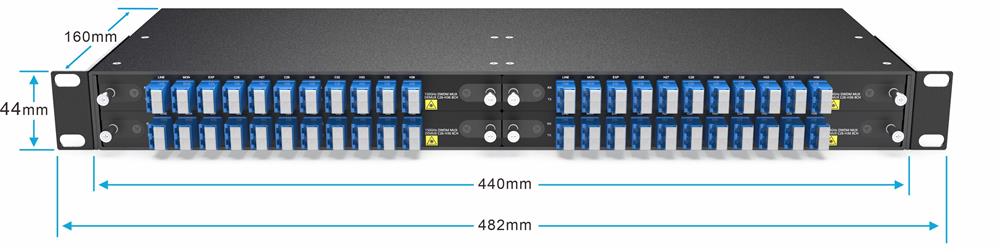

LGX-Verpackung: 214,5 x 150 x 20 mm 1HE-Rack: 440 x 160 x 44 mm |
Hinweis: Mit Steckverbindern angegeben.
Kanalplan
Verpackungsinformationen

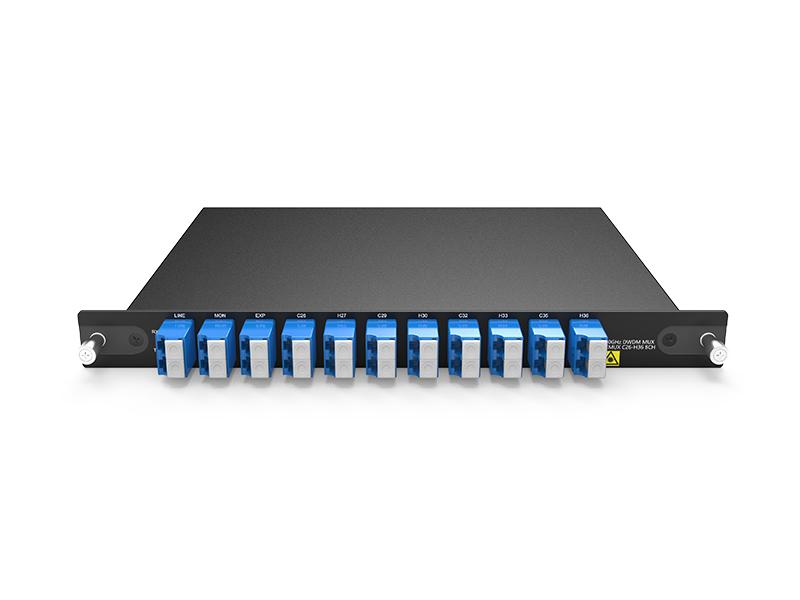

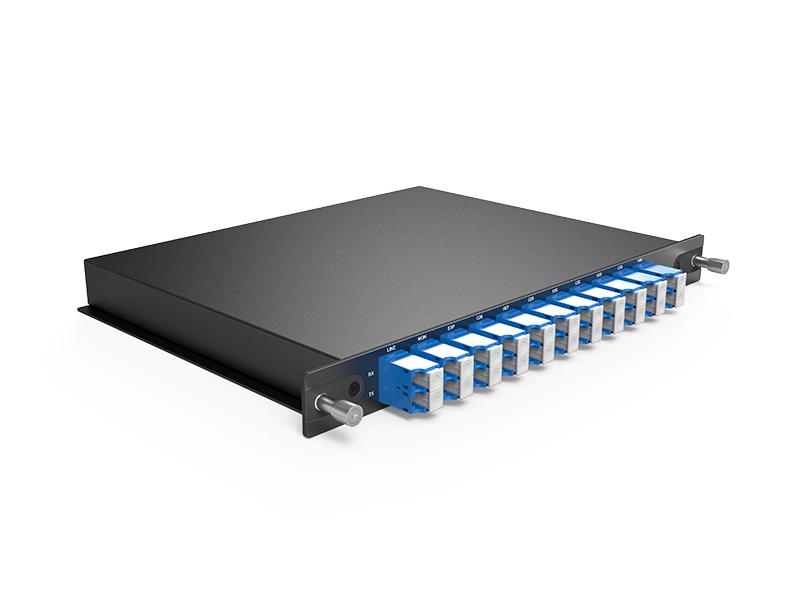

LGX BOX Steckbares 4-Steckplatz-1HE-Rack

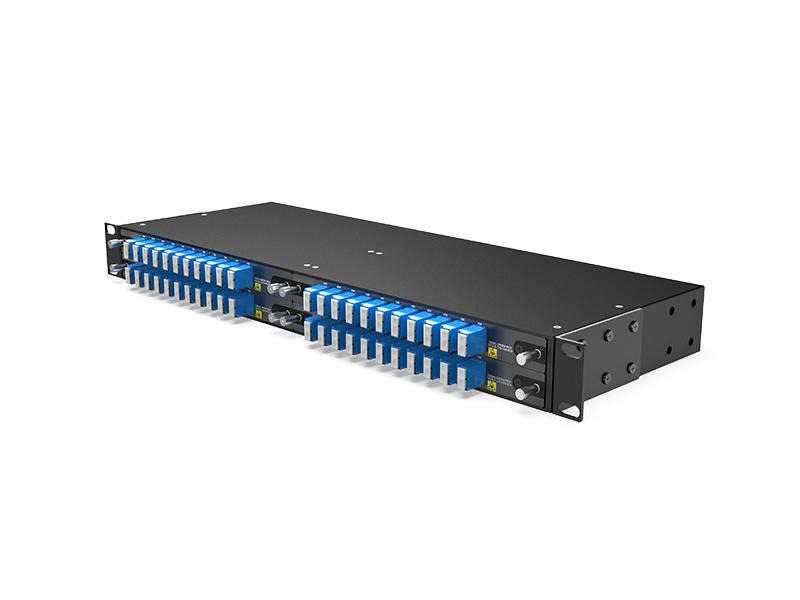

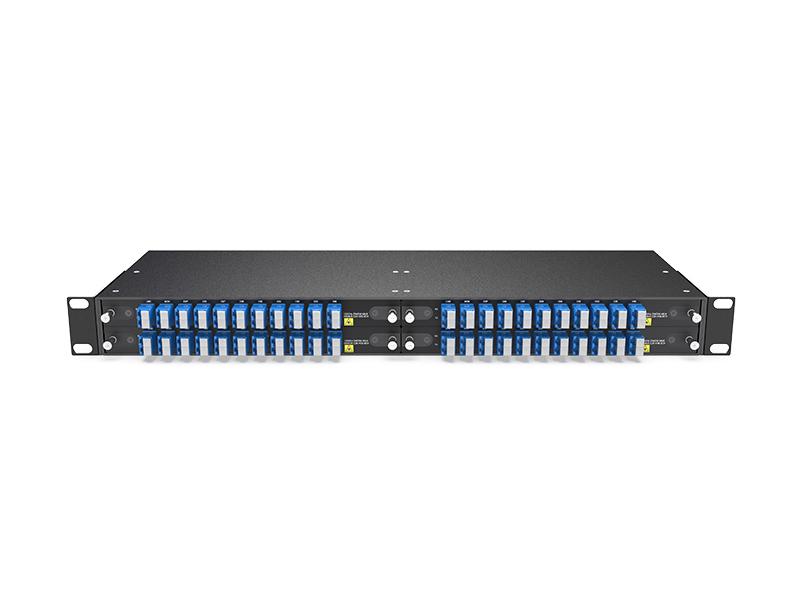

4-Slot 1U Rack für LGX BOX
Bestellinformationen
| Produktnr. | Produktbeschreibung |
| DMD8-LGX01-150GHZ-M-C26H36 | 150-GHz-8-Kanal-DWDM-Multiplexer/Demultiplexer C26-H36 (1556,555 nm–1548,115 nm) mit Monitoranschluss, LC/UPC-Steckplatz, LGX-Gehäuse (214,5 × 150 × 20 mm) |
| 1U02-4LGX | 19-Zoll-1HE-Rack mit 4 Steckplätzen für LGX-Einschubboxen, 440 x 160 x 44 mm |
Hinweis: Wir bieten auch kundenspezifische Designs an. Bitte kontaktieren Sie uns per E-Mail.
