Optischer Leitungsschutz (OLP)
Produkte
Heim /

Optisches Transportnetzwerk

/

WDM-optisches Übertragungsnetzwerksystem

/Optischer Leitungsschutz (OLP)

Optical Line Protection (OLP)
Optischer Leitungsschutz (OLP) Optischer Leitungsschutz (OLP) Optischer Leitungsschutz (OLP)

Optischer Leitungsschutz (OLP)

Produktmerkmale



  • Unterstützt den optischen Leitungsschutz für Singlemode- und Multimodefasern
  • Unterstützt bidirektionale Schutzmodi mit zwei Fasern und bidirektionale Schutzmodi mit einer Faser.
  • Unterstützt Schutzmodi 1+1 (Doppeltransmitter-Doppelreceiver) und 1:1 (Transmitterauswahl, Receiverauswahl).
  • Großer Bereich der Überwachung der optischen Leistung: -50 dBm bis +25 dBm.
  • Kurze Umschaltzeit des optischen Leitungsschutzes:
  • Unterstützt lokale und ferngesteuerte Steuerung.
  • Unterstützt eine einheitliche SNMP-basierte Netzwerkverwaltungsplattform. Umfasst CLI (Telnet und Konsole), Web und NetView (grafische Oberfläche).
Jetzt anfragen Herunterladen
  • Produktdetail

Optischer Leitungsschutz (OLP) FW6OLP



Die optische OLP-Schutzplatine ist ein von FIBERWDM entwickeltes Schutzsystem für die Sicherung von Glasfaserleitungen. Sie verwendet fortschrittliche optische automatische Umschaltmodule und ist ein optisches Gerät, das für die Umschaltung zwischen primären und Backup-optischen Pfaden im Bereich der Glasfaserkommunikation eingesetzt wird. Sie kann den Signalstatus der optischen Pfade des Primär- und Backup-Systems automatisch erkennen und eine sofortige Umschaltung des optischen Pfads durchführen, um den normalen Betrieb des primären optischen Kabels bei einer vollständigen Unterbrechung sicherzustellen und dadurch die Servicequalität des Dienstanbieters zu verbessern. Die optische OLP-Leitungsschutzplatine wird häufig zum Schutz von Primär- und Backup-Leitungen verschiedener Hauptleitungen sowie in Netzwerken eingesetzt, die verschiedene optische Pfadumschaltungen erfordern. Ihre Vorteile liegen in der direkten Nutzung optischer Signale in der optischen Leitung, der kompakten Größe und der Kosteneffizienz, wodurch sie in verschiedenen Bereichen der optischen Übertragung weit verbreitet ist.



Produkteinführung

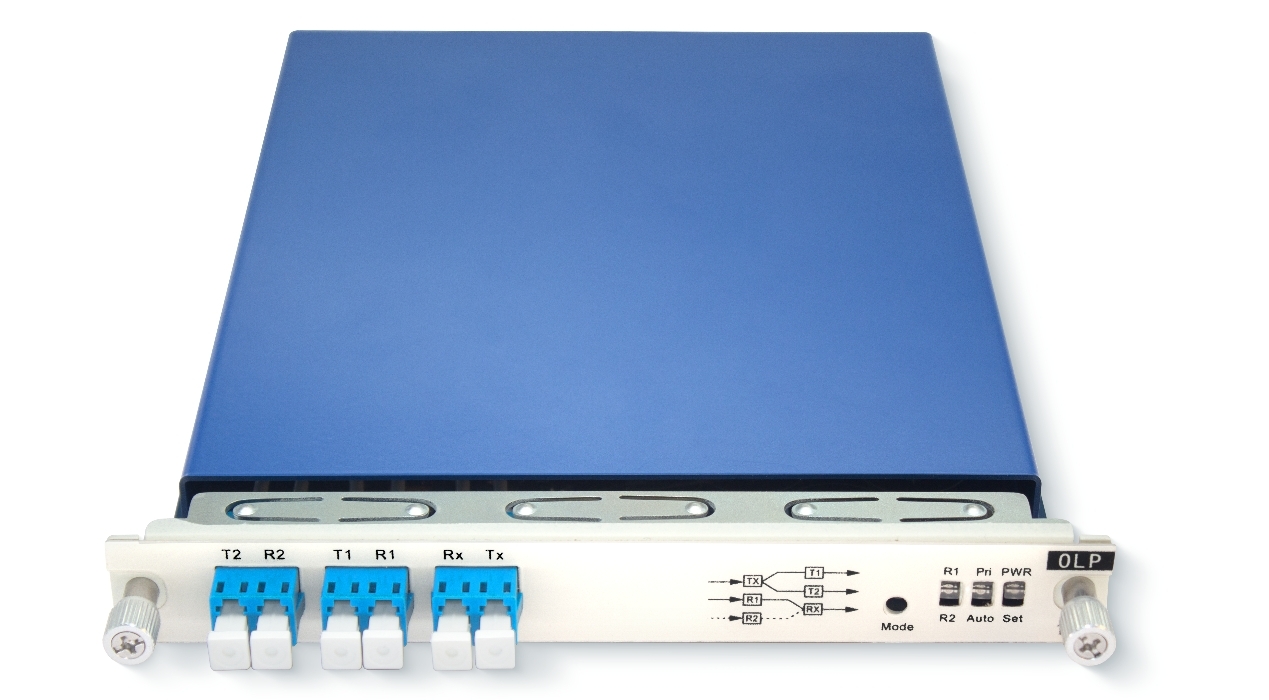

Abbildung 1: Optische OLP-Schutzplatine





Produktspezifikationen



Parameter

Spezifikationen

Wellenlängenbereich

1310±50nm und 1550±50nm

Erkennung des optischen Leistungsbereichs

Tx

+2dBm~-50dBm

Rx

+10dBm~-50dBm

Einfügedämpfung

1+1-Schutz

Senderseite

≤4.0dB

Empfängerseite

≤1.5dB

1:1-Schutz

≤1.5dB

Messgenauigkeit der optischen Leistung

≤0.5dB（+20dBm~-50dBm）

≤1.0dB（-40dBm~-50dBm）

Auflösung der optischen Leistung

≤0.01dB

Wellenlängenabhängige Verluste

≤0.25dB

Polarisationsabhängige Verluste

≤0.1dB

Umschaltzeit

≤20ms

Rückflussdämpfung

≥45dB

Übersprechen

≥55dB

Netzwerkmanagement

NetView, Web

Abmessungen der Platine

156 (B) ×20 (H) ×225 (T) (mm)

Umgebung

Anforderung

Betriebstemperatur

-10℃~50℃

Lagertemperatur

-40℃~80℃

Relative Luftfeuchtigkeit

5%~95% (nicht kondensierend)

Sicherheits- und EMV-Konformität

FCC-, UL-, CE-, TUV-, CSA-Standards

Leistungsaufnahme





Bestellinformationen



Teilenr.

Spezifikationen

FW6OLPA

OLP-Karte, optischer Leitungsschutz 1+1 LC/UPC, Zweifaserbetrieb, verwendet in der FW6600-Serie und belegt einen Steckplatz

FW6OLPB

OLP-Karte, optischer Leitungsschutz 1:1 LC/UPC, Zweifaserbetrieb, verwendet in der FW6600-Serie und belegt einen Steckplatz

FW6OLPABD

OLP-Karte, optischer Leitungsschutz 1+1 LC/UPC, bidirektional, verwendet in der FW6600-Serie und belegt einen Steckplatz
