Bei der MPO-LC-Rechenzentrumsverkabelung bestimmt die Kassettenpolarität die Faserzuordnung zwischen dem MPO-Trunk-Port und den vorderen LC-Duplex-Ports. Sie entscheidet darüber, ob Sende- und Empfangspfade übereinstimmen; ein Fehler hier bedeutet, dass die Verbindung schlichtweg nicht zustande kommt. Es gibt fünf gängige Polaritäten — A, AF, B1, B2 und U —, die jeweils einer anderen Verkabelungsmethode nach ANSI/TIA-568 entsprechen.

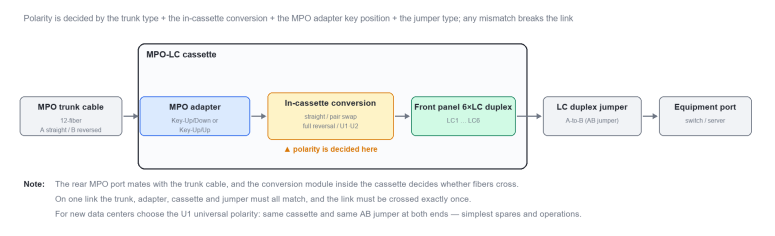

Abbildung 1  MPO-LC-Kassette: interner Aufbau und Festlegung der Polarität

Typ-A folgt Methode-A und kombiniert einen A-Typ-Adapter (Key-Up/Down) mit einem 1:1 durchgeschalteten A-Typ-Trunk. Die Fasern verlaufen direkt durch die Kassette, sodass die Sequenz 1–12 erhalten bleibt. Die Bereitstellung ist einfach, jedoch benötigen die beiden Enden unterschiedliche Patchkabel (AA an einem Ende, AB am anderen), was die Wartung umständlich macht. Dies findet sich hauptsächlich in älteren 10G/25G-Duplex-LC-Installationen.

Typ-AF verwendet ebenfalls einen A-Typ-Adapter und einen A-Typ-Trunk; der Unterschied besteht darin, dass die Kassette den Paarwechsel (1↔️2, 3↔️4) intern durchführt und Tx/Rx an jedem Duplex-Port vertauscht. Als Paar mit Typ-A verwendet, ermöglicht sie die Nutzung von AB-Patchkabeln an beiden Enden, was das Patchen vor Ort vereinfacht. Sie eignet sich für hochdichte MPO-LC-Nachrüstungen.

Typ-B1 und B2 folgen Methode-B und nutzen beide einen B-Typ-Adapter (Key-Up/Up) mit einem gekreuzten B-Typ-Trunk. B1 ist innerhalb der Kassette 1:1 durchgeschaltet, sodass der Tx/Rx-Tausch durch den Adapter erfolgt; dies ist die gebräuchlichste B-Typ-Polarität. B2 kehrt die gesamte Sequenz 1–12 innerhalb der Kassette um, sodass der Tausch von der Kassette selbst übernommen wird und sie mit einem 1:1 durchgeschalteten Trunk kombiniert werden muss (ein gekreuzter Trunk würde zweimal tauschen und die Verbindung unterbrechen). B2 ist meist ein herstellerspezifisches Design mit schlechter Austauschbarkeit. Mischen Sie die beiden Typen niemals.

Typ-U (U1/U2) ist die universelle Polarität, die durch ANSI/TIA-568.3-E (2022) hinzugefügt wurde, und die bevorzugte Wahl für Neubauten. U1 und U2 nutzen beide einen B-Typ-Trunk sowie AB-Duplex-Patchkabel, und an beiden Enden kann dieselbe U-Typ-Kassette verwendet werden — eine Unterscheidung der Kassettentypen entfällt. Der Unterschied liegt im Adapter: U1 verwendet einen A-Typ-Adapter, deckt sowohl Multimode als auch Singlemode ab und wird häufig für Modul-Breakout/-Aggregation eingesetzt; U2 verwendet einen B-Typ-Adapter und dient hauptsächlich für Multimode-Duplex-Kanäle. Ihre Komponenten sind nicht untereinander austauschbar.

Tabelle 1  Kurzanleitung zur Auswahl der sechs Kassettenpolaritätstypen

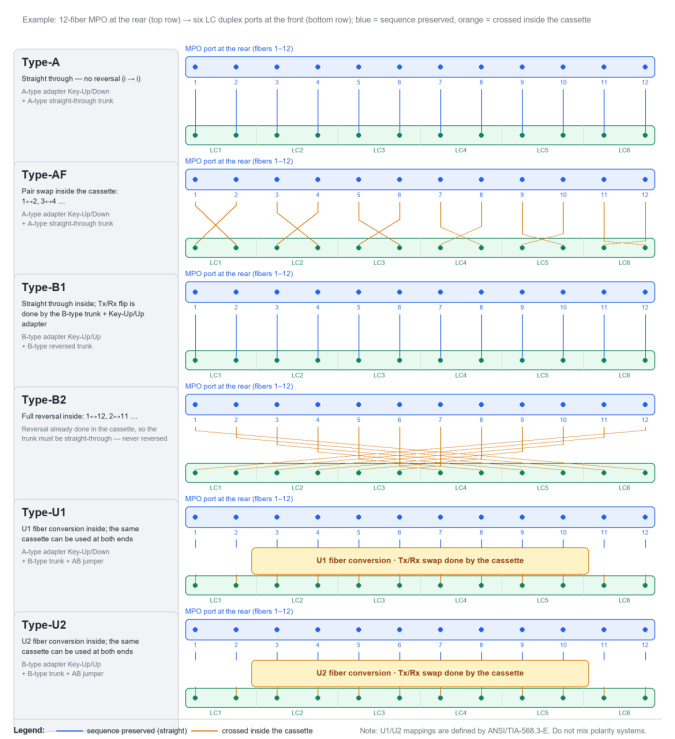

Abbildung 2 Faser-Mapping in der Kassette für die sechs Polaritätstypen (12-Faser MPO → 6×LC-Duplex)

Planungsregel: Ein Polaritätssystem pro Link beibehalten. Niemals A/AF, B1/B2 oder U über Systeme hinweg mischen. Für neue Rechenzentren U1 bevorzugen; für Altanlagen-Nachrüstungen je nach Bedarf A/AF oder B1 verwenden.

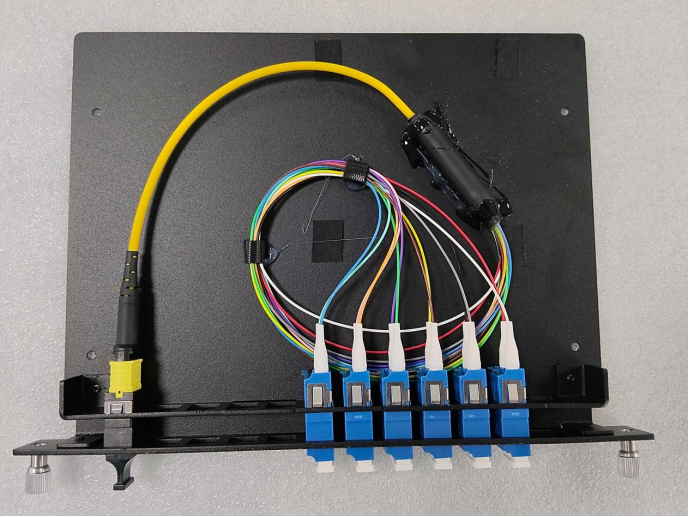

Abbildung 3 MPO-LC-Kassette im Praxiseinsatz: 12-Faser MPO an der Rückseite, aufgefächert auf sechs LC-Duplex-Ports an der Vorderseite

Häufig gestellte Fragen (FAQ)

F1 Wie erkenne ich schnell, welche Polarität eine Kassette verwendet?

Beginnen Sie mit der MPO-Adapter-Schlüsselposition: Key-Up/Down (A-Typ) bedeutet normalerweise A, AF oder U1, während Key-Up/Up (B-Typ) normalerweise B1, B2 oder U2 bedeutet. Überprüfen Sie dann das Kassettenetikett und ob der Trunk gerade (straight-through) oder gekreuzt (reversed) ist. Ob die Kassette Fasern intern tauscht, ist von außen nicht sichtbar; bestätigen Sie dies daher anhand der Faser-Mapping-Tabelle des Herstellers und verifizieren Sie kritische Links Kern für Kern mit einer Rotlichtquelle.

F2 Typ-A und Typ-AF verwenden beide Methode-A – warum müssen sie paarweise verwendet werden?

Bei einer Typ-A-Kassette verlaufen die Fasern gerade durch und der Tx/Rx-Wechsel erfolgt durch das Patchkabel; Typ-AF verlagert diesen Wechsel in das Innere der Kassette. Zusammen verwendet, können beide Enden des Links AB-Patchkabel nutzen, ohne dass nachverfolgt werden muss, welches Ende AA benötigt. Wenn der gesamte Link nur A oder nur AF verwendet, wird er einmal zu oft oder einmal zu wenig gewechselt, und Tx/Rx bleibt am Ende doch gekreuzt.

F3 Warum wird Typ-U1 für neue Rechenzentren empfohlen?

Bei U1/U2 verwenden beide Enden dieselbe Kassette und dasselbe AB-Patchkabel, sodass es keine „A-Enden-Kassette“ im Vergleich zur „B-Enden-Kassette“ gibt. Es wird nur ein Ersatzteil benötigt, was Erweiterungen und den Austausch bei Fehlern so einfach wie möglich macht. U1 verwendet einen A-Typ-Adapter und deckt sowohl Multimode als auch Singlemode ab. Beachten Sie, dass U1 und U2 unterschiedliche Adapter verwenden und ihre Komponenten nicht austauschbar sind – mischen Sie sie nicht in einem Link.

F4 Was passiert, wenn die Polarität falsch ist, und wie behebe ich den Fehler?

Typischerweise kommt der Link nicht zustande oder verliert häufig Pakete, da die Transceiver an den beiden Enden keine Verbindung herstellen können. Suchen Sie in dieser Reihenfolge nach dem Fehler: (1) Bestätigen Sie, dass die Kassetten-Polaritätstypen an beiden Enden tatsächlich übereinstimmen; (2) prüfen Sie, ob der Trunk gerade oder umgekehrt ist; (3) prüfen Sie, ob die Patchkabel AA oder AB sind und ob beide Enden konsistent sind; (4) verifizieren Sie das Mapping Kern für Kern mit einer Rotlichtquelle oder einem optischen Leistungsmesser und ersetzen Sie dann das entsprechende Teil, sobald die Position des fehlerhaften Kerns lokalisiert ist.
