I. Vorwort



Mit der großflächigen kommerziellen Einführung von 400G- und 800G-Technologien sowie der schrittweisen Bereitstellung von 1.6T-OSFP/OSFP-XD-Lösungen ist der Stromverbrauch von Hochgeschwindigkeits-Optikmodulen deutlich gestiegen: Der Stromverbrauch von 800G-DR8-Modulen kann 15–18 W erreichen; der Stromverbrauch von kohärenten 400G/800G-ZR-Modulen übersteigt 25 W; und die gesamte thermische Last von Optikmodulen, die in einem vollständig bestückten 32-Port-Switch installiert sind, nähert sich 800 W – wodurch das Wärmemanagement zum zentralen Engpass bei der Implementierung von OSFP-Gehäuselösungen wird.



Die OSFP-MSA-Allianz hat zwei standardisierte Kühlarchitekturen für die beiden wichtigsten Rechenzentrumskühlkonzepte – Luftkühlung und Flüssigkeitskühlung – definiert: OSFP-IHS (integrierter Kühlkörper) und OSFP-RHS (rackmontierter Kühlkörper). Obwohl diese beiden Konfigurationen hinsichtlich elektrischer Pfade, CMIS-Verwaltung und Übertragungsraten vollständig kompatibel sind, unterscheiden sich ihre mechanischen Strukturen, Wärmeableitungspfade und Einsatzszenarien grundlegend; daher können Käfigpositionen nicht ausgetauscht oder wechselseitig verwendet werden. Basierend auf der OSFP-MSA-5.22-Spezifikation analysiert dieser Artikel systematisch die Unterschiede zwischen den beiden Modularchitekturen und ihren jeweiligen thermischen Leistungsgrenzen und bietet einen Auswahl- und Implementierungsleitfaden für KI-Cluster, Cloud-Rechenzentren und HPC-Umgebungen (High-Performance Computing).



2、OSFP-IHS (integrierter Kühlkörper): Grunddefinition und strukturelle Eigenschaften





2.1 Physikalische Hardwarespezifikationen

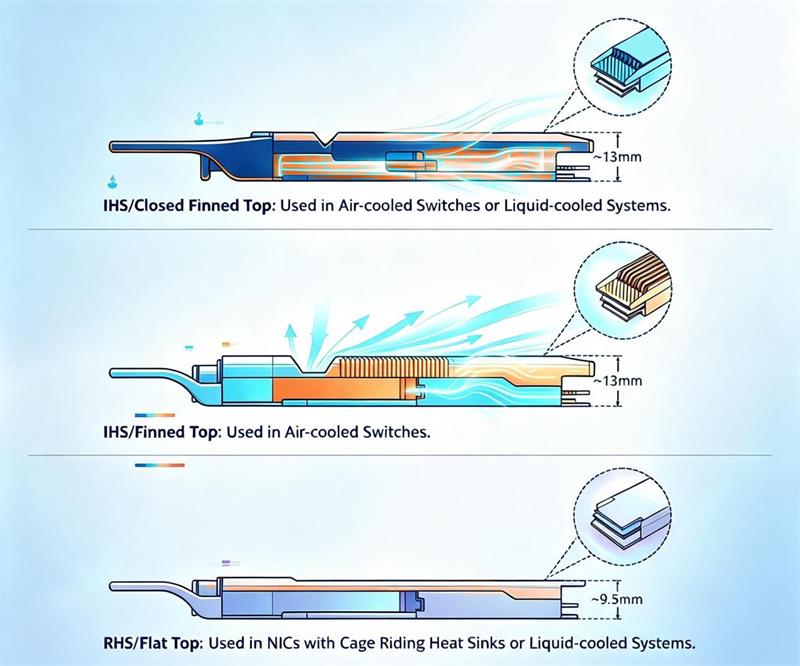

Der IHS ist die ursprüngliche Form des OSFP-Standards mit Abmessungen von 22,58 mm (Breite) × 107,8 mm (Tiefe) × 13,0 mm (Höhe); das Modulgehäuse verfügt über integrierte Druckguss-Aluminium-Kühlrippen und ist in zwei Untervarianten erhältlich: offene Rippenkonfiguration und geschlossenes Gehäuse.

1.Offenes Rippendesign: freiliegende wärmeableitende Rippen auf der Oberseite tauschen direkt Wärme mit dem Luftstrom von vorne nach hinten durch das Gehäuse aus und vergrößern die Wärmeableitungsfläche im Vergleich zu Modulen mit flacher Oberseite um 30%;

2.Geschlossenes Gehäuse: Das Kühlrippendesign enthält ein integriertes Schutzgehäuse, das Staubschutz mit grundlegender Wärmeableitung kombiniert und sich für Serverräume mit stark staubbelasteten Umgebungen eignet.



2.2 Logik der Wärmeableitung



Wärmeableitungspfad: DSP-Modul / Laserchip $ightarrow$ integrierter Aluminium-Kühlkörper $ightarrow$ Luftkanal des Switch-Gehäuses zur konvektiven Kühlung; die Wärmeableitungsfähigkeit wird vollständig vom Modul selbst getragen und erfordert keine zusätzlichen Wärmeleitstrukturen innerhalb des Switch-Gehäuses. Der OSFP-MSA-Standard legt eine maximale Leistungsaufnahme von 15 W fest; erweiterte Modelle können Hochleistungsmodule bis zu 20 W aufnehmen; der Standardbetriebstemperaturbereich liegt bei 0–70 °C; die temperaturerweiterte Version unterstützt den Langzeitbetrieb bei Temperaturen zwischen 75–80 °C.



2.3 Eigenschaften der mechanischen Interaktion



1.Standardmäßige Einsteck- und Auszugskraft des Käfigsteckplatzes: maximale Einsteckkraft: 40 N; maximale Auszugskraft: 30 N;

2.Steckplatzdesign gegen Fehlstecken: Die IHS-spezifische Höhenbegrenzung des Steckplatzes verhindert das Einsetzen des RHS-Moduls mit flacher Oberseite;

3.Betriebliche Vorteile: Die hervorstehenden Kühlrippen dienen als Griffbereich, wodurch das Einsetzen und Entfernen in hochdichten Switches erleichtert und das Risiko einer Berührung der internen Kontakte des Optikports reduziert wird.



2.4 Zentrale Vorteile



1.Unabhängige Wärmeableitung und niedrige Bereitstellungsschwelle: kein kundenspezifisches thermisches Switch-Design erforderlich; universelle luftgekühlte Kühlungseinheiten für Vorder- und Rückseite können direkt angepasst werden und ermöglichen eine Bereitstellung ohne zusätzliche Konfiguration;

2.Ausreichende thermische Reserve: mit großer Wärmeableitungsfläche und einem vollständig ausgestatteten 32-Port-Switch, der Volllastbetrieb ohne Überhitzung oder Frequenzreduzierung aufrechterhält, wodurch außergewöhnliche Stabilität in Langstrecken-Kohärenzszenarien wie Finanztransaktionen und Campus-DCI-Anwendungen erreicht wird;

3.Ausgereifte und universelle Ökosystemunterstützung: Alle Produktlinien von Arista, Cisco und Juniper verfügen über eine Standardkonfiguration luftgekühlter Switches; alle 400G/800G-SR/DR/FR/LR/ZR-Optikmodule dieser Serien sind mit IHS-Versionen erhältlich.



2.5 Einschränkungen



Die erhöhten Kühlrippen können nicht eng an der Kühlplatte anliegen und sind daher vollständig inkompatibel mit Flüssigkeitskühlsystemen; wenn das Luftstromdesign des Gehäuses Mängel aufweist, sinkt die Kühlleistung hochdichter Schränke erheblich.





III. Grunddefinition und strukturelle Eigenschaften von OSFP-RHS (Kühlkörper mit Zirkulationsdesign)



3.1 Physikalische Hardwarespezifikationen



Der RHS, allgemein bekannt als Flat-Top-OSFP, besitzt dieselbe Breite und Tiefe wie der IHS; seine Höhe beträgt nur 9,5 mm und er verfügt über keine hervorstehenden Rippen auf der Oberseite – stattdessen bietet er eine flache metallische Wärmeübertragungsfläche und ist dadurch speziell für Flüssigkeitskühlung sowie hochdichte NIC/DPU-Szenarien geeignet.



3.2 Logik der Wärmeableitung



Wärmeübertragungspfad: Modulchip $ightarrow$ flache Metalloberfläche $ightarrow$ im Switch-Käfig montierter Wärmeleitkörper mit Kontaktauflage (RHS-Kühlkörper), wobei die Wärme durch Festkörperleitung abgeführt wird; bei Flüssigkeitskühlung kann das System direkt mit einer Kühlplatte verbunden werden, wodurch eine spaltfreie Wärmeleitung ermöglicht und die durch Luftkühlung verursachten Einschränkungen vollständig beseitigt werden. Die maximale Wärmeableitungskapazität hängt von der thermischen Schnittstellenstruktur auf der Host-Seite ab; hochwertige Kühlplattensysteme können stabil extrem leistungsstarke kohärente Module mit Leistungswerten über 25 W unterstützen und weisen Wärmewiderstände auf, die deutlich niedriger als bei luftgekühlten IHS-Lösungen sind.



3.3 Eigenschaften der mechanischen Interaktion



1.RHS-spezifische Einsteck- und Auszugskraft des Käfigs: maximale Einsteckkraft 55 N, maximale Auszugskraft 45 N; höhere Kräfte gewährleisten eine enge Verbindung zwischen Oberseite und Wärmeverteiler;

2.Verpflichtende Merkmale gegen Fehlinstallation: Höhenbegrenzer des Käfigs, Schnappverbindungen und fehlende Austauschbarkeit mit IHS verhindern eine fehlerhafte Installation, die die Wärmeableitungsstruktur beschädigen könnte;

3.Kompaktes Design: keine hervorstehenden Kühlrippen; ermöglicht interne Stapelung von Komponenten und eine höhere Raumausnutzung im NIC-Steckplatz des GPU-Servers.



3.4 Zentrale Vorteile



1.Kompatibel mit Rechenzentren der nächsten Generation mit Flüssigkeitskühlung: Die flache Oberseite ermöglicht eine direkte Verbindung mit Kühlplatten und macht dies zur einzigen standardisierten OSFP-Lösung für KI-Supercomputing und flüssigkeitsgekühlte HPC-Cluster;

2.Kompatibel mit Netzwerkkarten/DPU-Geräten: NVIDIA ConnectX-7/8 und BlueField DPU; es werden nur RHS-Käfigsteckplätze bereitgestellt, die für die schmalen Kartensteckplätze innerhalb des Servergehäuses ausgelegt sind;

3.Kompatibilität mit extrem hoher Dichte: Ohne hervorstehende Kühlrippen bietet es größere Flexibilität bei internen Verkabelungs- und Stapelkonfigurationen und eignet sich ideal für KI-Trainingscluster mit extrem hoher Bandbreite.



3.5 Einschränkungen



Diese Systeme sind auf kundenspezifische Wärmemanagementstrukturen angewiesen; standardmäßige luftgekühlte Wärmetauscher können in solchen Konfigurationen nicht verwendet werden. Das eigenständige Modul besitzt keine eigene Kühlfähigkeit und überhitzt bei Entfernung aus seinem zugehörigen RHS-Gehäuse schnell, was zu einem Systemausfall führt; daher sind Bereitstellungskosten und die Schwelle für Nachrüstungen in Rechenzentren deutlich höher.



IV. Vergleichstabelle der Kernparameter zwischen OSFP-IHS und RHS



Tabelle





V. Leitfaden zur szenariobasierten Auswahl der Anwendungsimplementierung



5.1 Szenario 1: Traditionelle luftgekühlte Cloud-Rechenzentren, Campus-DCI und Serverräume für Finanztransaktionen



Empfohlene Lösung: OSFP-IHS



1. Geschäftsmerkmale: Das Rechenzentrum verwendet standardmäßige Racks mit Front-zu-Rück-Belüftungskühlung; die Switches sind universelle Ethernet-Leaf-Spine-Geräte, eingesetzt mit 400G DR4/FR4/LR4, 800G DR8 und 400G ZR-Kohärenzmodulen;

2. Auswahlbegründung: Es sind keine Änderungen an der Schrankkühlung erforderlich; die Module verfügen über integrierte Kühlrippen und ermöglichen eine vollständige 32-Port-Konfiguration mit dauerhaftem Volllastbetrieb ohne Überhitzungsrisiken; IHS wird für latenzarme Verbindungen in Finanzhandelsräumen und 10-km-Verbindungen zwischen Schränken in Campus-Umgebungen bevorzugt;

3. Praxisbeispiel: Ein Finanzinstitut rüstete seine 400G-Kohärenzverbindungen auf; ein einzelnes Modul eines 32-Port-Switches verbraucht nur 18 W Leistung, verwendet die IHS-Lösung zur Sicherstellung von null Überhitzungsausfällen über das ganze Jahr und vermeidet effektiv die mit QSFP-DD-Modulen verbundenen thermischen Engpässe.



5.2 Szenario 2: KI-Großmodell-Trainingscluster, flüssigkeitsgekühltes Hochleistungsrechnen (HPC) und großflächige GPU-Vernetzung



Empfohlene Lösung: OSFP-RHS



1. Systemmerkmale: Das Rechenzentrum ist mit einem Kaltplatten-Flüssigkeitskühlsystem ausgestattet, verwendet flüssigkeitsgekühlte NVIDIA Quantum-3-Switches, verfügt über hochdichte Verbindungen zwischen GPU-Servern und hat zahlreiche 800G DR8- und 800G-Langstrecken-Kohärenzmodule, die mit voller Kapazität betrieben werden;

2. Auswahlbegründung: Das RHS-Flachdesign verbindet sich direkt mit der Kühlplatte und erreicht eine Wärmeübertragungseffizienz, die die von Luftkühlungslösungen deutlich übertrifft; es kann Hochleistungsmodule mit einem Stromverbrauch von über 25 W stabil unterstützen; es verfügt über keine hervorstehenden Kühlrippen und gewährleistet dadurch keine Beeinträchtigungen bei Verkabelung oder Stapelung in hochdichten GPU-Schränken;

3. Aktuelle Branchenlandschaft: Alle neuen Trainingscluster führender KI-Hersteller verwenden die RHS-Flüssigkeitskühlungslösung; jeder Cluster umfasst über 10.000 800G OSFP-RHS-Module, gewährleistet langfristig stabile Betriebstemperaturen unter Volllast und beseitigt Probleme mit thermischer Drosselung.



5.3 Szenario 3: Server-NICs, DPU-basierte Smart-NICs und Edge-Hochleistungsrechenknoten



Empfohlene Lösung: OSFP-RHS



Die Hardware-Käfig-Steckplätze für NVIDIA ConnectX-7/8- und BlueField-Serien-DPU-Modelle unterstützen nur RHS-Flat-Top-Module; der PCIe-Steckplatzbereich innerhalb des Servers ist sehr begrenzt, wobei die hervorstehenden IHS-Kühlrippen mit der Gehäuseabdeckung oder dem GPU-Kühler interferieren können; daher passt die Flat-Top-RHS-Konfiguration perfekt in den begrenzten Innenraum des Servers.



5.4 Szenario 4: 1.6T OSFP/OSFP-XD-Hochgeschwindigkeitsverbindung der nächsten Generation



1.OSFP1600-Standardmodell: Behält den IHS-Formfaktor bei und ist mit bestehenden luftgekühlten Kühlern kompatibel, wodurch es sich ideal für eine reibungslose Aufrüstung bestehender Rechenzentren eignet;

2.OSFP-XD-Hochdichtemodell: Verfügt über ein RHS-Flat-Top-Design, das speziell für flüssigkeitsgekühlte KI-Cluster entwickelt wurde; bietet 16 Kanäle und eine ultrahohe 1.6T-Bandbreite und nutzt eine Kühlplatte zur Bewältigung extrem hoher thermischer Lasten.



VI. Wichtige Überlegungen für Bereitstellung und Auswahl



1.Verschiedene Käfigpositionen dürfen nicht austauschbar verwendet werden: Die mechanischen Strukturen von IHS und RHS sind durch ihre Begrenzungsclips vollständig voneinander getrennt; gewaltsames Einsetzen oder Entfernen kann das Modul oder den Switch-Käfig beschädigen. Vor der Beschaffung muss überprüft werden, ob das Switch-Hardwaremodell diese Konfiguration unterstützt;

2.An den Stromverbrauch angepasste Wärmemanagementlösung: Für optische Kurzstreckenmodule mit niedrigem bis mittlerem Stromverbrauch (SR8/DR8) und einem Verbrauch von ≤18W ist die Luftkühlung durch IHS vollständig ausreichend; für kohärente ZR-Langstreckenmodule mit einem Stromverbrauch von >20W wird RHS für Flüssigkühlungsszenarien empfohlen;

3.Prioritätsentscheidung für Rechenzentrum-Kühlarchitekturen: Für neu errichtete luftgekühlte Rechenzentren direkt IHS auswählen; für Projekte mit Nachrüstung auf Flüssigkühlung oder neuen KI-Clustern einheitlich RHS einsetzen;

4.CMIS-Allgemeinverwaltung: Beide Modultypen unterstützen CMIS 5.0 oder spätere digitale Diagnoseüberwachung; ihre Funktionen für Temperatur, optische Leistung und dynamisches Energiemanagement sind vollständig identisch, sodass keine sekundären Änderungen am Netzwerkverwaltungssystem erforderlich sind.



VII. Zusammenfassung



OSFP-IHS und RHS sind keine Frage von Leistungsüberlegenheit oder -unterlegenheit; vielmehr handelt es sich um differenzierte Designs, die auf zwei völlig unterschiedliche Kühlungssysteme von Rechenzentren zugeschnitten sind:



1.OSFP-IHS stellt eine standardisierte Universallösung für die Ära der Luftkühlung dar und bietet integrierte unabhängige Kühlfunktionen, ein ausgereiftes Ökosystem und eine einfache Bereitstellung; es eignet sich für traditionelle Cloud-Rechenzentren, Campus-Verbindungen und geschäftskritische Finanzdienste.

2.OSFP-RHS ist eine Hochleistungslösung der nächsten Generation für flüssigkeitsgekühltes KI-Supercomputing, die hostbasierte Wärmeleitung nutzt, um Stromverbrauchsgrenzen zu überwinden, und mit großen GPU-Clustern, DPU-Netzwerkkarten und zukünftigen 1.6T-Ultrahochgeschwindigkeitsverbindungen kompatibel ist.

Während des Branchenzyklus, der durch die weitverbreitete Einführung von 800G und die schrittweise Kommerzialisierung von 1.6T gekennzeichnet ist, müssen Netzwerkarchitekten die Kühlarchitekturen von Rechenzentren, den Energieverbrauch der Dienste und die Rack-Steckplatzspezifikationen der Hardwareplattform integrieren, um die entsprechenden OSFP-Wärmemanagementlösungen abzustimmen und dadurch Kernrisiken wie Überhitzung, Frequenzreduzierung und Systemausfälle von Hochgeschwindigkeits-Optikmodulen bereits an der Quelle zu minimieren.



Häufig gestellte Fragen (FAQs)



FAQ1: Können OSFP-IHS- und RHS-Optikmodule gemischt und am selben Switch verwendet werden?



Eine Austauschbarkeit ist nicht zulässig. Beide Module sind mit Höhenbegrenzern und speziellen Mechanismen gegen fehlerhaftes Einrasten ausgestattet, die eine physische gegenseitige Ausschließung ihrer mechanischen Strukturen gewährleisten: Das IHS-Modul hat eine Höhe von 13 mm, während das RHS-Modul nur 9,5 mm aufweist; daher kann das IHS-Modul nicht in den RHS-Käfig eingesetzt werden und das RHS-Modul nicht in den für IHS vorgesehenen Käfig. Gewaltsames Einsetzen oder Entfernen kann die Wärmeableitungsstruktur zerkratzen oder sowohl den Switch-Käfig als auch das Modulgehäuse beschädigen. Vor Beschaffung und Installation muss zwingend die unterstützte Konfiguration des Switch-Käfigs überprüft werden.



FAQ 2: Kann das RHS-Flat-Top-Modul normal funktionieren, wenn es mit einem standardmäßigen luftgekühlten Wärmetauscher verbunden ist?



Das System kann nicht stabil betrieben werden und ist stark anfällig für Überhitzung und Systemabstürze. RHS verfügt nicht über integrierte Kühlrippen und ist vollständig auf das Wärmeleitpad des Kühladapters und den Flüssigkühlblock zur Wärmeableitung angewiesen; im Gegensatz dazu verfügen standardmäßige luftgekühlte Switches nicht über einen entsprechenden thermischen Schnittstellenblock, wodurch die Oberseite des Moduls die Wärme nicht effektiv ableiten kann. Bei voller Last kann die Chiptemperatur bereits nach wenigen Minuten den Grenzwert überschreiten, was eine reduzierte Taktrate, eine Stromunterbrechung oder sogar ein dauerhaftes Durchbrennen des Chips auslösen kann.



FAQ3: In welchen Szenarien sollte ich IHS wählen und in welchen Szenarien muss ich RHS verwenden?



IHS wählen: Ideal für traditionelle Rechenzentrum-Kühlsysteme mit Front- und Rückseitenbelüftung, Campus-DCI-Verbindungen, Rechenzentren für Finanztransaktionen und die reibungslose Aufrüstung bestehender Switch-Infrastrukturen auf 1.6T-Verbindungen; die Module verfügen über integrierte Kühlrippen für konvektive Kühlung, machen keine Nachrüstung des Rechenzentrums erforderlich, sind mit Optikmodulen mit einem Stromverbrauch von bis zu 20W kompatibel und bieten eine ausgereifte, ökosystemkompatible Lösung.

Muss enthalten sein: RHS – flüssigkeitsgekühlte KI-Trainingscluster, HPC-Supercomputersysteme, NVIDIA ConnectX-Serien-NICs/BlueField-DPU-Netzwerkkarten, 800G ZR und andere leistungsstarke kohärente Module; Flat-Top-Design kompatibel mit Kühlplatten, kompakte Raumnutzung ohne physische Beeinträchtigung und Unterstützung von bis zu 30W hoher thermischer Last.



FAQ 4: Wie wähle ich zwischen dem geschlossenen IHS-Gehäuse und der Version mit offenen Kühlrippen?



·Offene Kühlrippen (IHS): bieten eine größere Wärmeableitungsfläche und höhere Wärmeübertragungseffizienz und eignen sich daher für saubere Standard-Rechenzentren und hochdichte 32-Port-Switches unter Volllastbedingungen;

·Geschlossenes IHS-Gehäuse: Das schutzintegrierte Gehäuse mit Kühlrippen bietet eine bessere Staubschutzleistung; es wird besonders für industrielle Maschinenräume mit hoher Staubbelastung oder Outdoor-Edge-Maschinenräume empfohlen; beide Modelle verfügen über identische elektrische Spezifikationen, Käfigpositionen und maximale Stromverbrauchsgrenzen, wobei sich nur die externe Wärmeableitungs- und Schutzstruktur unterscheidet.



FAQ 5: Sind die Netzwerkverwaltungs- und Überwachungsfunktionen von IHS- und RHS-Optikmodulen austauschbar?



Vollständig kompatibel: Beide OSFP-Module mit unterschiedlichen Wärmeableitungskonfigurationen sind mit CMIS 5.0 und späteren Standards kompatibel; ihre digitalen Diagnosefunktionen bleiben identisch und ermöglichen das normale Auslesen von Parametern wie Modultemperatur, optischer Leistung, Spannung und Echtzeit-Stromverbrauch; bestehende Netzwerkverwaltungssysteme können diese Module daher einheitlich verwalten, ohne dass eine sekundäre Entwicklung oder Änderung erforderlich ist.
